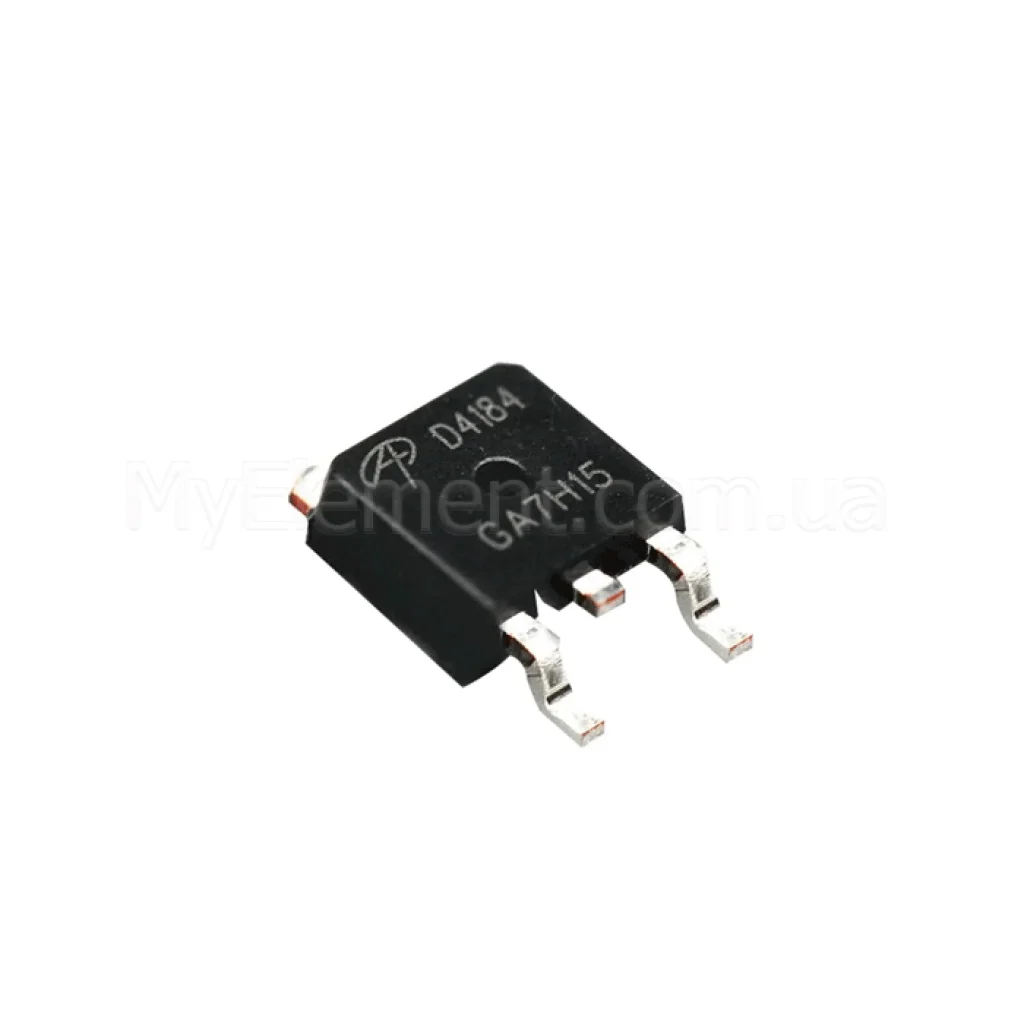

AOD4184 Транзистор SMD TO-252 D4184 50A 40V

Страна-производитель: Китай Код товара: 5428
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
AOD4184 Транзистор SMD TO-252 D4184 50A 40V
Есть в наличии
Код товара: 5428
14.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:40 V
Максимальный ток:50 A
Полярность:N-канальный MOSFET
Потребляемая мощность:до 130 Вт
Рабочая температура:-55°C ... +155°C
Сопротивление:12 мОм
Тип корпуса:TO-252
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
AOD4184 Транзистор SMD TO-252 D4184 50A 40V
Код товара: 5428
14.00 грн
Описание

AOD4184 N-канальный MOSFET TO-252 (DPAK)

Мощный N-канальный MOSFET 40 В / 50 А с очень низким сопротивлением канала, оптимизирован для высокотоковых нагрузок и низких потерь при коммутации.

Основные преимущества

Низкий RDS(on)

До 7 мОм при VGS=10 В и до 9.5 мОм при VGS=4.5 В — минимальные потери проводимости.

Высокая токовая способность

Непрерывный ток до 50 А (TC=25°C) и импульсный до 120 А — запас для пиковых нагрузок.

Поддержка низкого управляющего напряжения

Нормированное сопротивление при VGS=4.5 В, что упрощает управление от логических уровней.

Теплостойкость и отвод тепла

Макс. температура перехода до 175°C; низкое RθJC до 2.4 °C/Вт в корпусе TO‑252.

Ключевые характеристики

ТипN-канальный MOSFET
КорпусTO-252 (DPAK)
VDS (макс.)40 В
VGS (макс.)±20 В
ID непрерывный (TC=25°C)50 А
ID непрерывный (TC=100°C)40 А
ID непрерывный (TA=25°C)13 А
ID (импульсный)120 А
RDS(on) @ VGS=10 В, ID=20 Адо 7 мОм
RDS(on) @ VGS=4.5 В, ID=15 Адо 9.5 мОм
Qg (тип.) @ 10 В27 нКл
Ciss / Coss / Crss (тип.)1500 пФ / 215 пФ / 135 пФ
VSD (тип.)0.7 В
IS (макс. ток диода)20 А
trr / Qrr (тип.)29 нс / 26 нКл
PD (TC=25°C)50 Вт
PD (TC=100°C)25 Вт
RθJC (тип./макс.)2.4 / 3 °C/Вт
RθJA (установившийся режим, тип./макс.)44 / 55 °C/Вт
Диапазон температур TJ, TSTG−55…+175 °C

Детальные технические параметры

  • Пороговое напряжение затвора VGS(th): 1.7…2.6 В (тип. 2.1 В), при ID=250 мА.
  • Ток утечки при нулевом напряжении на затворе IDSS: до 1 мкА (VDS=40 В, VGS=0 В).
  • Ток утечки через затвор IGSS: до ±100 нА (VDS=0 В, VGS=±20 В).
  • Заряд затвора Qg (тип.): 27 нКл @ 10 В; 14 нКл @ 4.5 В.
  • Заряд Qgd / Qgs (тип.): 6 нКл / 5 нКл.
  • Времена коммутации (тип.): tD(on)=6 нс, tr=17 нс, tD(off)=30 нс, tf=17 нс (VGS=10 В, VDS=20 В, ID=20 А, RL=1 Ω, RGEN=3 Ω).
  • Параметры диода: VSD тип. 0.7 В при IS=1 А; IS непрерывный до 20 А; trr тип. 29 нс, Qrr тип. 26 нКл (IF=20 А, dI/dt=100 А/мкс).
  • Устойчивость к лавинному режиму: IAS до 35 А; EAS (L=0.1 мГн) до 61 мДж.
  • Тепловые параметры: RθJA (установившийся) тип. 44 °C/Вт; RθJA (t≤10 с) тип. 18 °C/Вт.
  • Монтажный корпус: TO‑252 (DPAK), выводы G‑S‑D; подложка/лапка — сток (D).
Примечание: параметры основаны на документации Alpha & Omega Semiconductor для AOD4184A. Источник: Alpha & Omega Semiconductor Datasheet (PDF).

Основные области применения

  • Высокотоковые ключевые каскады с низкими потерями.
  • Общие силовые коммутаторы постоянного тока.
  • Узлы, требующие быстрой коммутации при небольшом Qg.

Совместимые обозначения и альтернативы

Для подбора полных аналогов ориентируйтесь на ключевые критерии даташита: корпус TO‑252, VDS=40 В, ID=50 А, RDS(on) ≤ 10 мОм и TJ до 175°C. В номенклатуре производителя присутствуют близкие варианты той же серии в других корпусах (например, AOx4184), подбор зависит от требований к рассеянию тепла и разводке платы.

Вопросы-ответы (FAQ)

Можно ли управлять от 5 В логики?

Да. Даташит нормирует RDS(on) при VGS=4.5 В (до 9.5 мОм), что совместимо с 5‑вольтовыми драйверами.

Какое макс. напряжение между затвором и истоком?

±20 В по абсолютным предельным параметрам.

Какая реальная рассеиваемая тепловая мощность?

50 Вт при TC=25°C (25 Вт при TC=100°C); на воздухе (TA=25°C) — до 2.3 Вт, в зависимости от платы (RθJA).
