RV097NS RK097NS потенціометр 5/10/20/50/100/500 кОм

Name: RV097NS RK097NS потенціометр 5/10/20/50/100/500 кОм
Brand: Мій Проект
SKU: 1152
Price: 20.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 1152

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Рекомендуємо

RV097NS RK097NS потенціометр 5/10/20/50/100/500 кОм

В наявності

Код товару: 1152

20.00 грн

Знайшли дешевше?

Потенціометр *

-Максимальний струм-:100 мА

-Опір-:5, 10, 20, 50, 100, 500 кОм

-Максимальна потужність-:0,05 Вт

-Діаметр валу-:6 мм

-Розміри-:11.5 х 9.8 x 22.6 мм

-Діапазон робочої температури-:- 10 °C ... + 70 °C

-Точність-:± 20%

-Життєвий цикл-:10 000

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Пошта

від 49 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

RV097NS RK097NS потенціометр 5/10/20/50/100/500 кОм

Код товару: 1152

20.00 грн

Опис

🏷️ Поворотний потенціометр

RV097NS / RK097NS для точного керування опором

Надійний модуль для плавного регулювання у аудіо, світлі та керуючих електронних схемах

⚡ Швидкий огляд

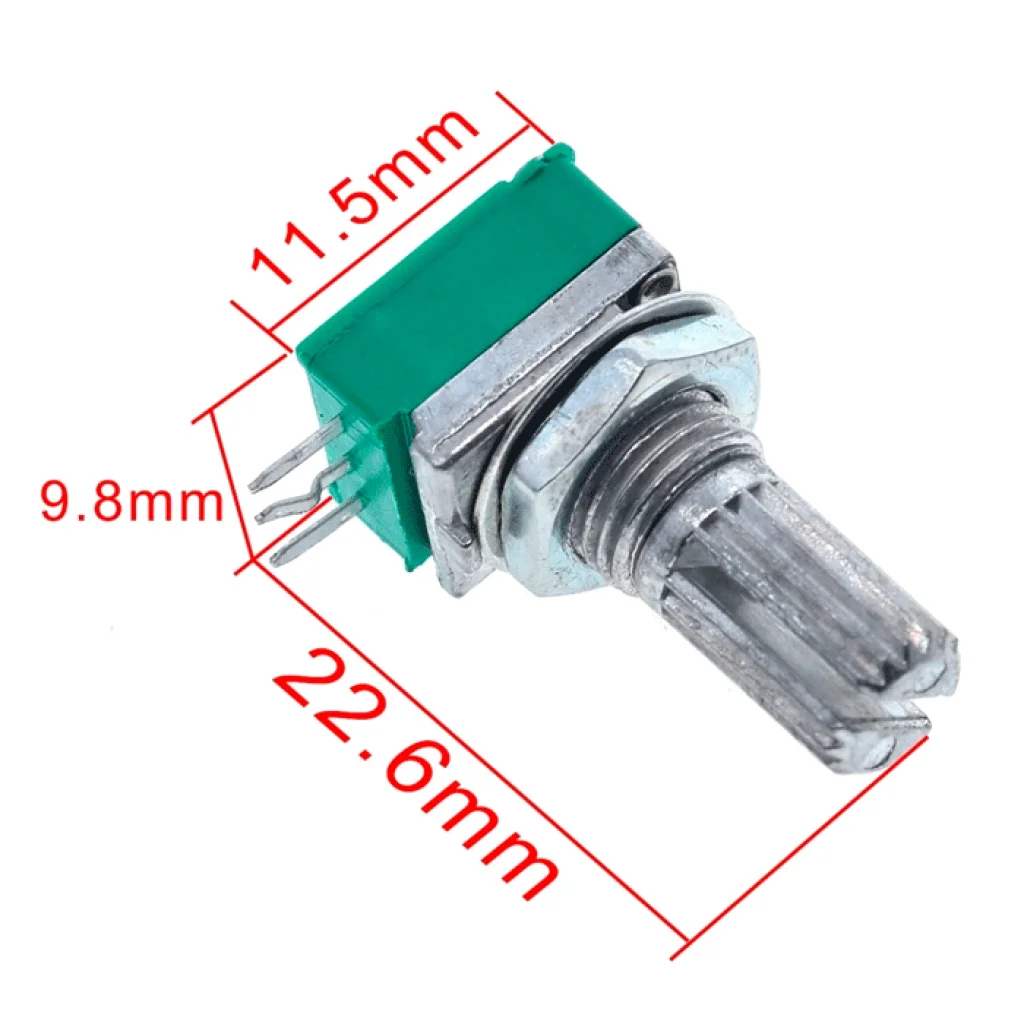

Розміри корпусу

11.5 × 9.8 × 22.6 мм

Номінали опору

5 / 10 / 20 / 50 / 100 / 500 кОм

Точність

±20%

Електричне навантаження

0.05 Вт / до 100 мА

Робоча температура

-10 °C ... +70 °C

Ресурс повороту

10 000 циклів

Діаметр валу

6 мм

📖 Загальний опис

RV097NS та RK097NS — це поворотні потенціометри для плавної зміни опору в електронному колі. Вони працюють як ручний регулятор сигналу або керуючого рівня, коли потрібно точно налаштувати поведінку пристрою без складної цифрової логіки.

Такі елементи часто використовують у аудіотехніці, контролерах та DIY-електроніці, де важлива передбачувана реакція на поворот ручки. Потенціометр допомагає зручно керувати параметрами в реальному часі — від гучності до яскравості чи чутливості.

Серія підходить для проєктів із різною архітектурою підключення: від базових вузлів керування до рішень із додатковими контактними групами. Це універсальна основа для стабільного аналогового регулювання в побутових і промислових задачах.

✅ Технічні переваги

Закрите виконання корпусу

Конструкція краще захищає контактну частину від пилу та вологи, тому регулювання залишається стабільним навіть у тривалій експлуатації в майстернях, аудіоапаратурі та керуючих панелях.

Гнучкість по конфігураціях виводів

Серія доступна у виконаннях на 3, 5, 6 та 8 pin, включно з версіями із вбудованим вимикачем і паралельними рядами контактів. Це спрощує підбір під конкретну плату без переробки всієї схеми.

Підтримка моно та стерео вузлів

Варіанти з подвійними секціями зручні для каналів, які мають змінюватися синхронно. Це корисно в аудіомодулях, регуляторах тембру та інших застосуваннях, де потрібне узгоджене керування двома лініями.

Стабільна електрична поведінка

Типи градації опору A/B/C/W дозволяють обрати характер зміни параметра під задачу: лінійний або нелінійний. Це дає більш прогнозоване керування у звукових та інтерфейсних схемах.

Практичний формат для компактних пристроїв

Компактний форм-фактор і стандартний вал зручні для монтажу на передню панель корпусу. Компонент легко інтегрується в серійні вироби та в одиничні прототипи.

🔧 Де застосовується

Аудіотехніка

Регулювання гучності, балансу та тембру в підсилювачах, мікшерах, портативних колонках і DIY-аудіопристроях.

Світлорегулятори та димери

Плавне ручне керування яскравістю в інтер’єрному, сценічному та експериментальному освітленні.

Промислові панелі керування

Локальне налаштування порогів і рівнів у контролерах, тестових стендах та операторських модулях.

Робототехніка та автоматика

Калібрування чутливості, швидкості реакції або положення у керованих механізмах і сенсорних вузлах.

Навчальні та хобі-проєкти

Швидкий спосіб додати зручний ручний інтерфейс до макетних плат, прототипів та саморобної електроніки.

🧩 Швидкий старт

Оберіть потрібну модифікацію

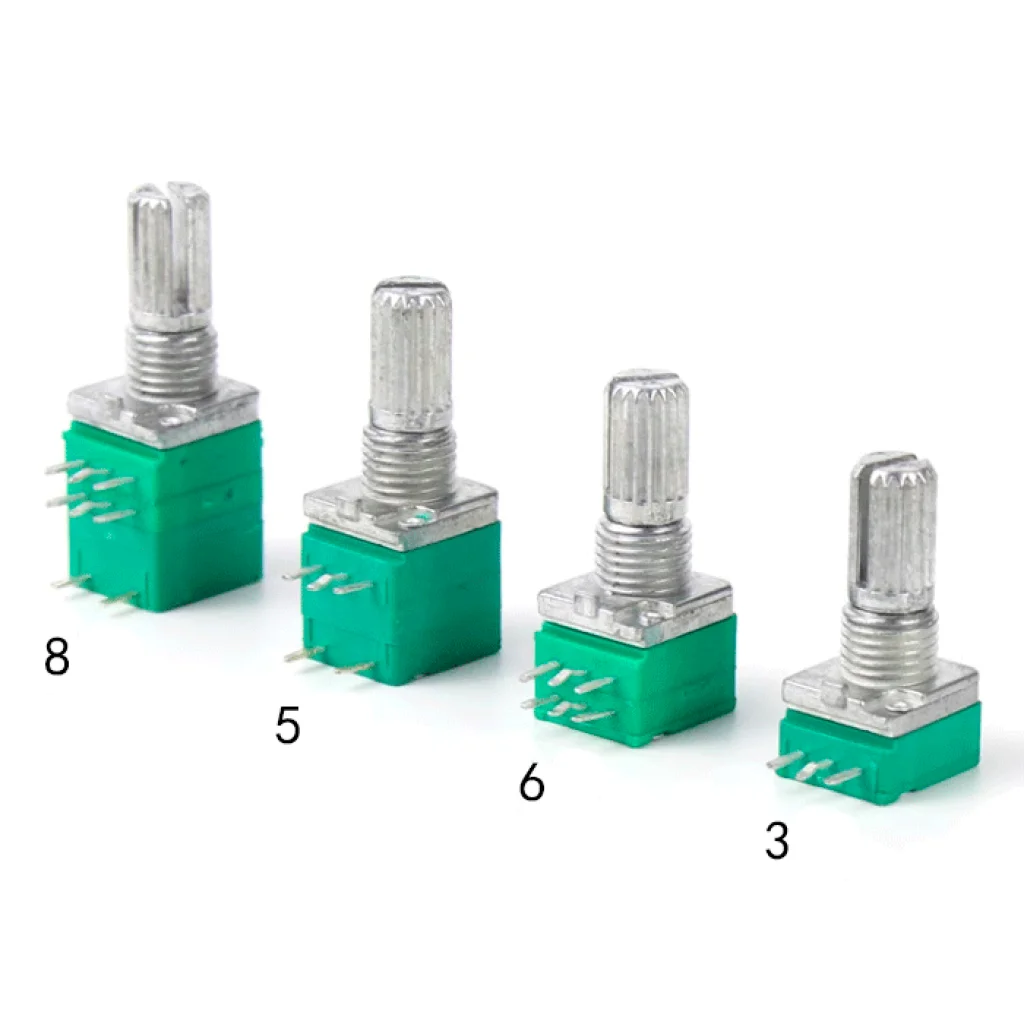

Визначте номінал опору (5/10/20/50/100/500 кОм) і конфігурацію корпусу: 3 pin, 5 pin (з вимикачем), 6 pin (2 ряди паралельно) або 8 pin (2 ряди паралельно з вимикачем).

Підготуйте монтаж

Закріпіть потенціометр на панелі або платі, перевірте посадку валу під ручку та відсутність механічного перекосу перед пайкою.

Підключіть контактні групи за схемою

Для базового регулювання використовуйте основну резистивну секцію, а у версіях з вимикачем окремо розведіть комутаційні контакти в живленні або керуючому ланцюзі.

Перевірте роботу під навантаженням

Плавно прокрутіть вал по всьому ходу та проконтролюйте рівномірність зміни параметра у вашому пристрої без ривків і провалів.

⚠️ Важливо знати / Нюанси

Обмеження за напругою та режимом

Не застосовуйте компонент у ланцюгах вище 50V AC і не працюйте за межами допустимого температурного режиму — це підвищує ризик деградації доріжки та нестабільного контакту.

Чистота контактів критично важлива

Пил, флюс і окиснення на виводах можуть створювати шум при регулюванні. Для стабільної роботи тримайте вузол сухим і очищуйте після монтажу.

Механічні перевантаження скорочують ресурс

Надмірне зусилля на вал або перекіс ручки викликають передчасний знос. Встановлюйте елемент без натягу та уникайте ударних навантажень на панель.

❓ Часті запитання

Чи підійде цей потенціометр для заміни в аудіопристрої?

Так, якщо збігаються тип регулювання, потрібний номінал і формат виводів. Перед заміною звірте механічну посадку та схему підключення вашої моделі.

Який варіант обрати: звичайний чи з вимикачем?

Версія з вимикачем зручна, коли одним рухом потрібно і регулювати, і комутувати живлення. Якщо потрібне лише керування параметром, достатньо базової модифікації.

Чи можна використовувати в DIY та Arduino-проєктах?

Так, це популярний вибір для макетів і саморобних контролерів. Компонент добре підходить для ручного введення аналогового керуючого сигналу.

Що робити, якщо під час обертання з’явився шум або ривки?

Спочатку перевірте пайку, чистоту контактів і відсутність механічного перекосу. У більшості випадків проблема вирішується корекцією монтажу та очищенням вузла.

🏷️ Теги

#потенціометр #RV097NS #RK097NS #регуляторгучності #зміннийрезистор #аудіоелектроніка #DIYелектроніка #промисловіконтролери

Характеристики

-Основні-

-Максимальний струм-

100 мА

-Опір-

5, 10, 20, 50, 100, 500 кОм

-Максимальна потужність-

0,05 Вт

-Діаметр валу-

6 мм

-Додаткові-

-Розміри-

11.5 х 9.8 x 22.6 мм

-Діапазон робочої температури-

- 10 °C ... + 70 °C

-Точність-

± 20%

-Життєвий цикл-

10 000
