RV097NS RK097NS потенциометр 5/10/20/50/100/500 кОм

Name: RV097NS RK097NS потенциометр 5/10/20/50/100/500 кОм
Brand: Мій Проект
SKU: 1152
Price: 20.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1152

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

RV097NS / RK097NS для точного управления сопротивлением

Надежный модуль для плавной регулировки в аудио, свете и управляющих электронных схемах

⚡ Быстрый обзор

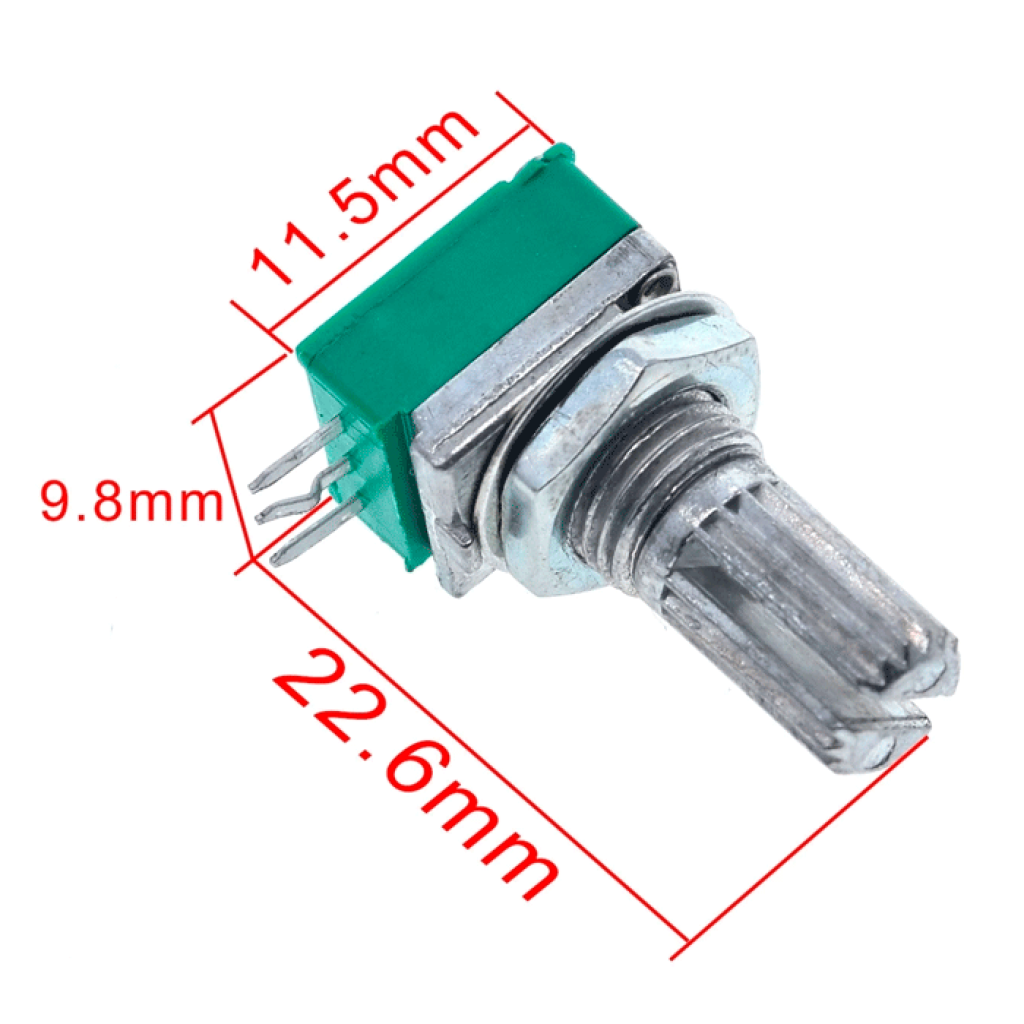

Размеры корпуса

11.5 × 9.8 × 22.6 мм

Номиналы сопротивления

5 / 10 / 20 / 50 / 100 / 500 кОм

Точность

±20%

Электрическая нагрузка

0.05 Вт / до 100 мА

Рабочая температура

-10 °C ... +70 °C

Ресурс поворота

10 000 циклов

Диаметр вала

6 мм

📖 Общее описание

RV097NS и RK097NS — это поворотные потенциометры для плавного изменения сопротивления в электронной цепи. Они работают как ручной регулятор сигнала или управляющего уровня, когда нужно точно настроить поведение устройства без сложной цифровой логики.

Такие элементы часто используют в аудиотехнике, контроллерах и DIY-электронике, где важна предсказуемая реакция на поворот ручки. Потенциометр помогает удобно управлять параметрами в реальном времени — от громкости до яркости или чувствительности.

Серия подходит для проектов с разной архитектурой подключения: от базовых узлов управления до решений с дополнительными контактными группами. Это универсальная основа для стабильной аналоговой регулировки в бытовых и промышленных задачах.

✅ Технические преимущества

Закрытое исполнение корпуса

Конструкция лучше защищает контактную часть от пыли и влаги, поэтому регулировка остается стабильной даже при длительной эксплуатации в мастерских, аудиоаппаратуре и управляющих панелях.

Гибкость по конфигурациям выводов

Серия доступна в исполнениях на 3, 5, 6 и 8 pin, включая версии со встроенным выключателем и параллельными рядами контактов. Это упрощает подбор под конкретную плату без переделки всей схемы.

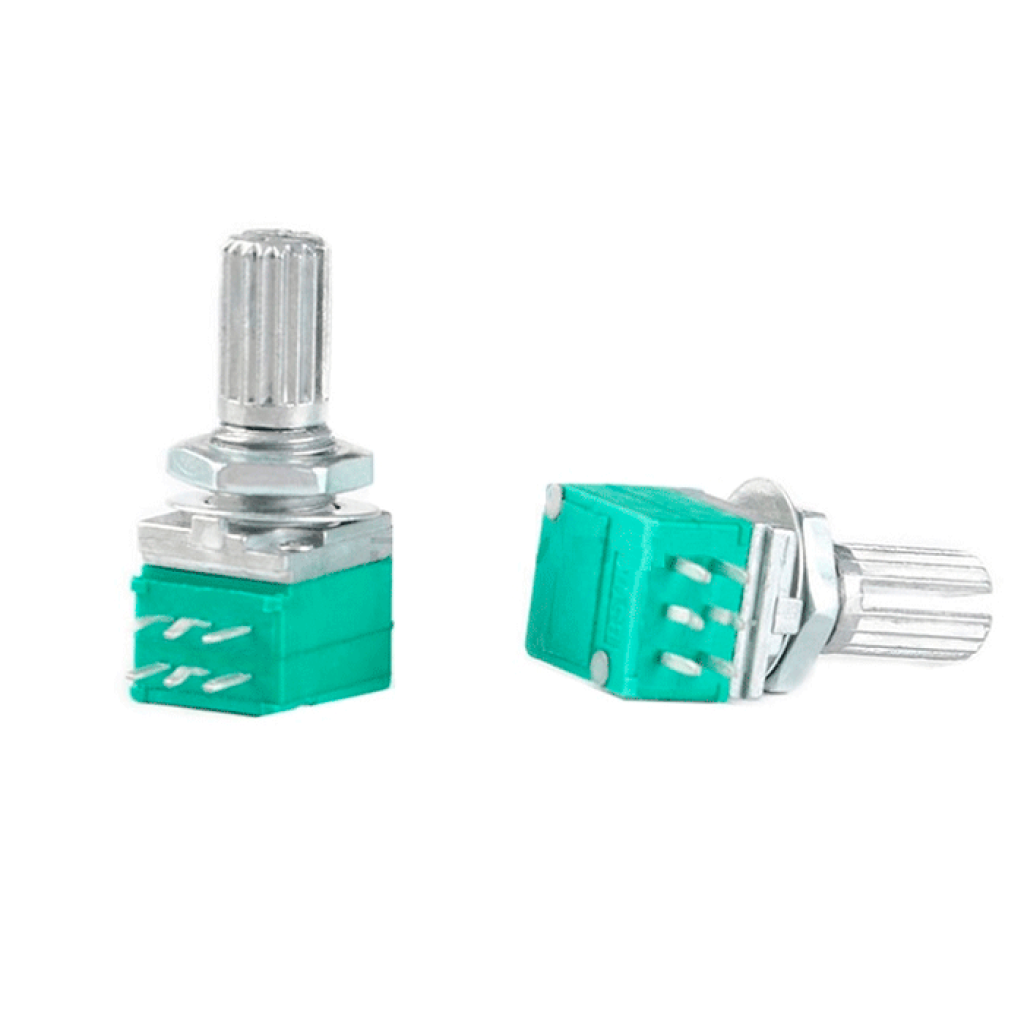

Поддержка моно и стерео узлов

Варианты с двойными секциями удобны для каналов, которые должны изменяться синхронно. Это полезно в аудиомодулях, регуляторах тембра и других применениях, где нужно согласованное управление двумя линиями.

Стабильное электрическое поведение

Типы градации сопротивления A/B/C/W позволяют выбрать характер изменения параметра под задачу: линейный или нелинейный. Это дает более прогнозируемое управление в звуковых и интерфейсных схемах.

Практичный формат для компактных устройств

Компактный форм-фактор и стандартный вал удобны для монтажа на переднюю панель корпуса. Компонент легко интегрируется в серийные изделия и в единичные прототипы.

🔧 Где применяется

Аудиотехника

Регулировка громкости, баланса и тембра в усилителях, микшерах, портативных колонках и DIY-аудиоустройствах.

Светорегуляторы и диммеры

Плавное ручное управление яркостью в интерьерном, сценическом и экспериментальном освещении.

Промышленные панели управления

Локальная настройка порогов и уровней в контроллерах, тестовых стендах и операторских модулях.

Робототехника и автоматика

Калибровка чувствительности, скорости реакции или положения в управляемых механизмах и сенсорных узлах.

Учебные и хобби-проекты

Быстрый способ добавить удобный ручной интерфейс к макетным платам, прототипам и самодельной электронике.

🧩 Быстрый старт

Выберите нужную модификацию

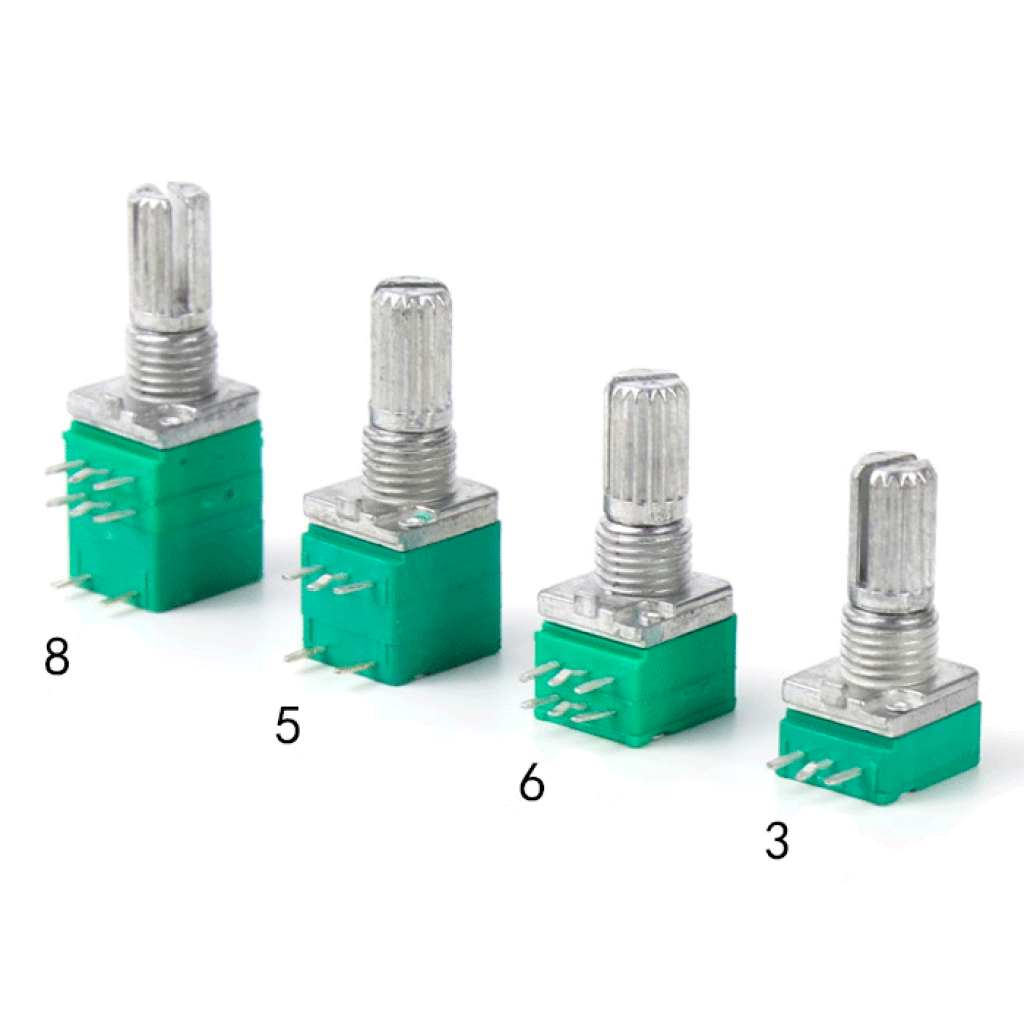

Определите номинал сопротивления (5/10/20/50/100/500 кОм) и конфигурацию корпуса: 3 pin, 5 pin (с выключателем), 6 pin (2 ряда параллельно) или 8 pin (2 ряда параллельно с выключателем).

Подготовьте монтаж

Закрепите потенциометр на панели или плате, проверьте посадку вала под ручку и отсутствие механического перекоса перед пайкой.

Подключите контактные группы по схеме

Для базовой регулировки используйте основную резистивную секцию, а в версиях с выключателем отдельно разведите коммутационные контакты в питании или управляющей цепи.

Проверьте работу под нагрузкой

Плавно прокрутите вал по всему ходу и проконтролируйте равномерность изменения параметра в вашем устройстве без рывков и провалов.

⚠️ Важно знать / Нюансы

Ограничения по напряжению и режиму

Не применяйте компонент в цепях выше 50V AC и не работайте за пределами допустимого температурного режима — это повышает риск деградации дорожки и нестабильного контакта.

Чистота контактов критически важна

Пыль, флюс и окисление на выводах могут создавать шум при регулировке. Для стабильной работы держите узел сухим и очищайте после монтажа.

Механические перегрузки сокращают ресурс

Чрезмерное усилие на вал или перекос ручки вызывают преждевременный износ. Устанавливайте элемент без натяга и избегайте ударных нагрузок на панель.

❓ Частые вопросы

Подойдет ли этот потенциометр для замены в аудиоустройстве?

Да, если совпадают тип регулировки, нужный номинал и формат выводов. Перед заменой сверьте механическую посадку и схему подключения вашей модели.

Какой вариант выбрать: обычный или с выключателем?

Версия с выключателем удобна, когда одним движением нужно и регулировать, и коммутировать питание. Если нужно только управление параметром, достаточно базовой модификации.

Можно ли использовать в DIY и Arduino-проектах?

Да, это популярный выбор для макетов и самодельных контроллеров. Компонент хорошо подходит для ручного ввода аналогового управляющего сигнала.

Что делать, если во время вращения появился шум или рывки?

Сначала проверьте пайку, чистоту контактов и отсутствие механического перекоса. В большинстве случаев проблема решается коррекцией монтажа и очисткой узла.

🏷️ Теги

#потенциометр #RV097NS #RK097NS #регуляторгромкости #переменныйрезистор #аудиоэлектроника #DIYэлектроника #промышленныеконтроллеры

Характеристики

-Основные-

-Максимальный ток-

100 мА

-Сопротивление-

5, 10, 20, 50, 100, 500 кОм

-Максимальная мощность-

0,05 Вт

-Диаметр вала-

6 мм

-Дополнительные-

-Размеры-

11.5 х 9.8 x 22.6 мм

-Диапазон рабочей температуры-

- 10 °C ... + 70 °C

-Точность-

± 20%

-Жизненный цикл-

10 000
