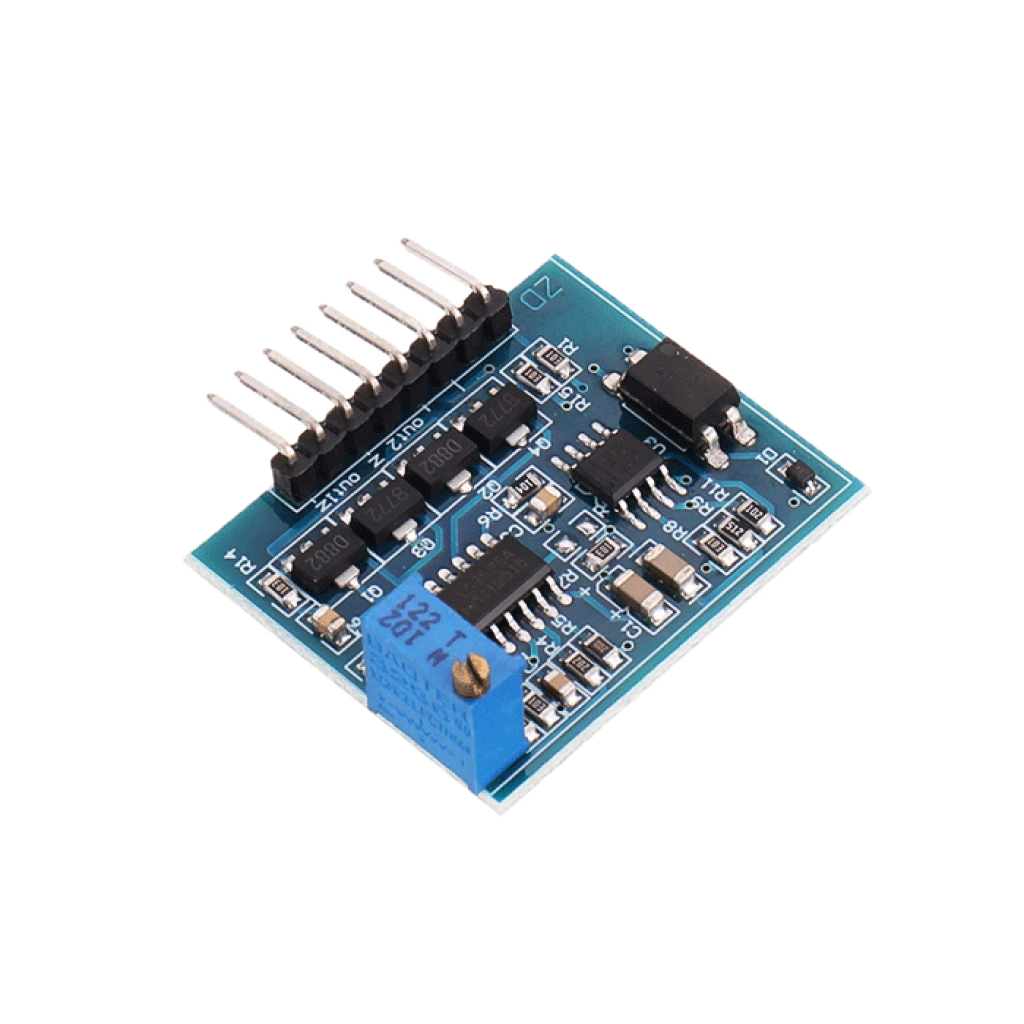

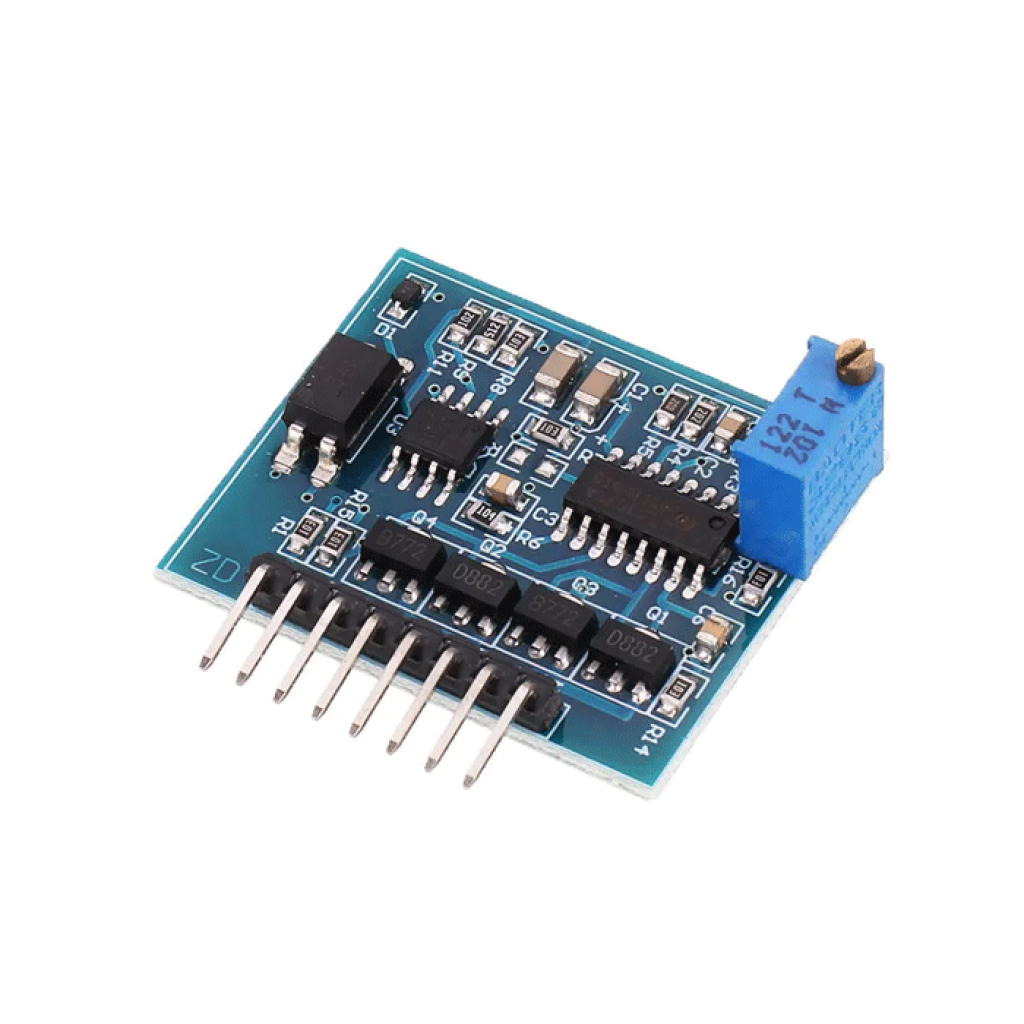

Плата с генератором и драйвером для инвертора на SG3525 и LM358

Страна-производитель: Китай Код товара: 1624

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Плата с генератором и драйвером для инвертора на SG3525 и LM358

Есть в наличии

Код товара: 1624

94.00 грн

Нашли дешевле?

-Рабочее напряжение-:8 - 12 В

-Размеры-:35 х 30 мм

-Функции-:Назначение выводов платы: Вывод 1 - питание платы, Вывод 2 - выход 1, Вывод 3 - минус платы (земля), Вывод 4 - выход 2, Вывод 5 и 6 - вход блокировки выхода (оптрон), Вывод 7 - выход блокировки, Вывод 8 - вход микросхемы для регулировки выходного напряжения (обратная связь)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Плата с генератором и драйвером для инвертора на SG3525 и LM358

Код товара: 1624

94.00 грн

Описание

🔌 Модуль драйвера SG3525 и LM358 для DC-DC преобразователей

Профессиональный ШИМ-контроллер с оптронной защитой для мощных инверторов

Общее описание

Модуль драйвера SG3525 и LM358 – это готовое решение для управления мощными DC-DC преобразователями типа push-pull. Построен на базе популярного ШИМ-контроллера SG3525 с дополнительным операционным усилителем LM358 и оптронной развязкой. Модуль позволяет управлять полевыми транзисторами с мощным эмиттерным повторителем, обеспечивая выходной ток до 3А. Идеально подходит для создания самодельных инверторов, источников питания и солнечных систем. Компактные размеры и удобный разъем упрощают интеграцию в любой проект.

✅ Технические преимущества:

• Мощный ШИМ-контроллер SG3525 – надежная микросхема промышленного класса с регулируемой частотой от 24 кГц и выше через многооборотный подстроечный резистор
• Эмиттерный повторитель высокой мощности – обеспечивает выходной ток до 3А, что позволяет управлять до 10 полевыми транзисторами в плече (до 3 кВт выходной мощности)
• Оптронная защита с PC817 – гальваническая развязка между высоковольтной и низковольтной частями с возможностью реализации защиты от КЗ и стабилизации напряжения
• Операционный усилитель LM358 – для организации точной обратной связи и защит, с возможностью регулирования выходного напряжения
• Удобный 6-контактный разъем – простота подключения питания, управляющих выходов и входов обратной связи без пайки
• Широкий диапазон питания – работает от 9В до 12В, хотя рекомендуется добавить защиту от пониженного напряжения при работе с аккумуляторами

🔧 Идеальное решение для:

Солнечные инверторы

DC-DC преобразователи мощностью до 3кВт

Push-pull преобразователи

Самодельные источники питания

Запасные инверторные системы

Литиевые и кислотные аккумуляторные системы

Доработка готовых инверторов

Преобразователи для электромобилей

💡 Широкие возможности применения:

Солнечные электростанции – используйте модуль для создания высокоэффективных инверторов, преобразующих напряжение от солнечных панелей и аккумуляторов в 220В переменного тока. Особенно подходит для систем с литий-железо-фосфатными аккумуляторами и традиционными свинцово-кислотными АКБ. Защита от короткого замыкания обеспечивает безопасность при подключении потребителей.
Модернизация готовых преобразователей – замените штатную систему управления на более надежную и функциональную. Модуль позволяет добавить защиту от перегрузки, стабилизацию выходного напряжения и повысить общую эффективность преобразователя. Легко интегрируется в уже существующие конструкции благодаря стандартному разъему.
Лабораторные источники питания – создайте регулируемый источник питания с широким диапазоном напряжений. С помощью обратной связи по напряжению можно реализовать точную стабилизацию и защиту от короткого замыкания. Особенно полезно для радиолюбителей и мастерских электроники.
Зарядные устройства – применяйте модуль для создания интеллектуальных зарядных устройств для различных типов аккумуляторов. Возможность реализации режима CV/CC (константное напряжение/константный ток) через обратную связь по току и напряжению. Подходит для зарядки литиевых банок и других типов аккумуляторов.
Профессиональное прототипирование – используйте для создания систем прототипирования мощных преобразователей. Модуль позволяет быстро изменять параметры (частоту, защиты) без перепайки основной схемы. Идеально подходит для тестирования различных конфигураций полевых транзисторов и трансформаторов.

📦 Детальные технические характеристики:

Основной контроллер: SG3525
Операционный усилитель: LM358
Оптопара: PC817 (или аналог)
Напряжение питания: 9-12В (рекомендуется 12В)
Выходной ток драйвера: до 3А
Количество управляемых транзисторов: до 10 в плече
Максимальная мощность системы: до 3 кВт
Диапазон частоты ШИМ: 24 кГц - регулируемый
Тип модуляции: Push-pull
Подключение:
- 1-й: VCC (+12В)
- 2-й: OUT1 (выход 1)
- 3-й: GND (масса)
- 4-й: OUT2 (выход 2)
- 5-й: Анод оптопары
- 6-й: Катод оптопары

⚠️ Важные аспекты использования:

Затворные резисторы – обязательно устанавливайте резисторы 4.7 Ом между выходами модуля и затворами полевых транзисторов, а также 10 кОм от затвора к массе. Это обеспечивает правильное управление транзисторами и предотвращает паразитные срабатывания.
Защита от пониженного напряжения – модуль работает даже при 9В, что может привести к глубокому разряду аккумулятора. Рекомендуется добавить защиту на базе TL431 или операционного усилителя для автоматического отключения при напряжении ниже 10.5В.
Настройка датчика тока – для защиты от КЗ используйте мощный резистор 0.47-1 Ом, 5-10Вт. Чем меньше сопротивление, тем больше ток срабатывания. Параллельно резистору установите конденсатор 0.1 мкФ для фильтрации импульсных помех.
Оптимизация частоты – повышение частоты ШИМ до 24-30 кГц снижает потребление в холостом ходу и улучшает КПД. Используйте многооборотный резистор для точной настройки под конкретный трансформатор.
Сброс защиты – после срабатывания защиты от КЗ необходимо отключить и снова подать питание на модуль. Автоматического сброса нет, что обеспечивает дополнительную безопасность при длительных перегрузках.

Создавайте профессиональные преобразователи напряжения своими руками с модулем драйвера SG3525. Надежное решение для солнечных систем, инверторов и источников питания с возможностью полного контроля параметров и защит. Идеальный баланс функциональности и доступности для ваших проектов!

#SG3525 #ШИМ_драйвер #DC_DC_преобразователь #солнечный_инвертор #защита_от_КЗ #DIY_инвертор

Характеристики

-Основные-

-Рабочее напряжение-

8 - 12 В

-Дополнительные-

-Размеры-

35 х 30 мм

-Функции-

Назначение выводов платы: Вывод 1 - питание платы, Вывод 2 - выход 1, Вывод 3 - минус платы (земля), Вывод 4 - выход 2, Вывод 5 и 6 - вход блокировки выхода (оптрон), Вывод 7 - выход блокировки, Вывод 8 - вход микросхемы для регулировки выходного напряжения (обратная связь)
