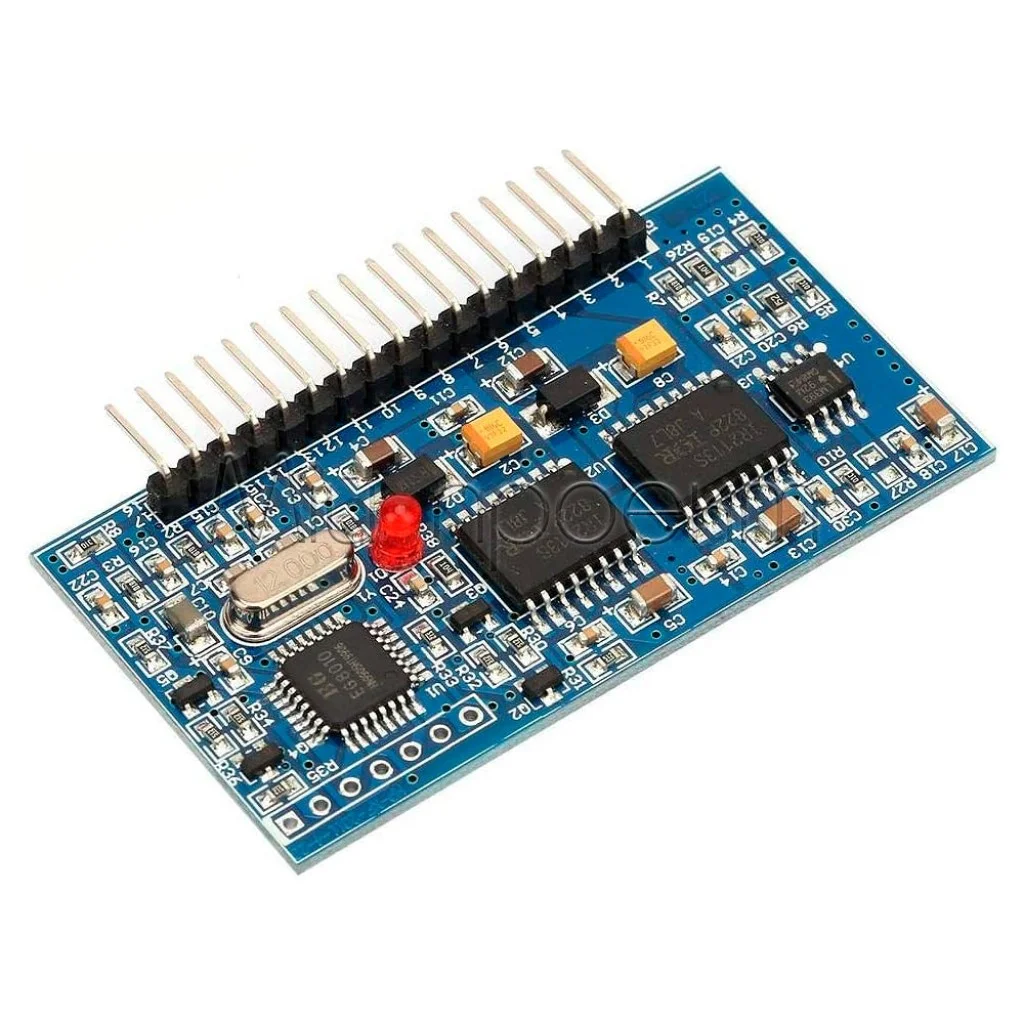

Модуль инвертора с чистой синусоидой EGS002 на EG8010

1. Идентификация компонентов и выводов

    flowchart TD
      subgraph EGS002["Модуль инвертора EGS002"]
        direction TB

        EG8010["Чип EG8010
(генератор SPWM)"]
        IR2113["Драйверы IR2113S
(для H-моста)"]
        LED["Индикатор состояния
(красный LED)"]
        JP["Перемычки настройки
(джамперы)"]

        subgraph Pins["Основные контакты"]
          direction LR
          Power["Питание
+5V, +12V, GND"] --- Outputs["Выходы ШИМ
HO1, LO1, HO2, LO2"]
          Outputs --- Feedback["Обратные связи
VFB, IFB, TFB"]
          Feedback --- VS["VS1, VS2
(Bootstrap)"]
          VS --- Optional["Опциональные
FANCTR, LCD"]
        end
      end

      classDef mainComp fill:#f96,stroke:#333,stroke-width:2px
      class EG8010,IR2113 mainComp

      classDef pinClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Power,Outputs,Feedback,VS,Optional pinClass


1.1. Основные компоненты модуля

• EG8010: Специализированный чип (ASIC) для генерации синусоидальной ШИМ (SPWM)
• IR2113S/IR2110: Драйверы для управления силовыми MOSFET/IGBT транзисторами
• Светодиод (LED): Индикатор состояния (нормальная работа или индикация ошибок)
• Перемычки (Jumpers): Для настройки частоты, мёртвого времени и других параметров
• Контактные площадки/разъёмы: Для подключения внешних компонентов

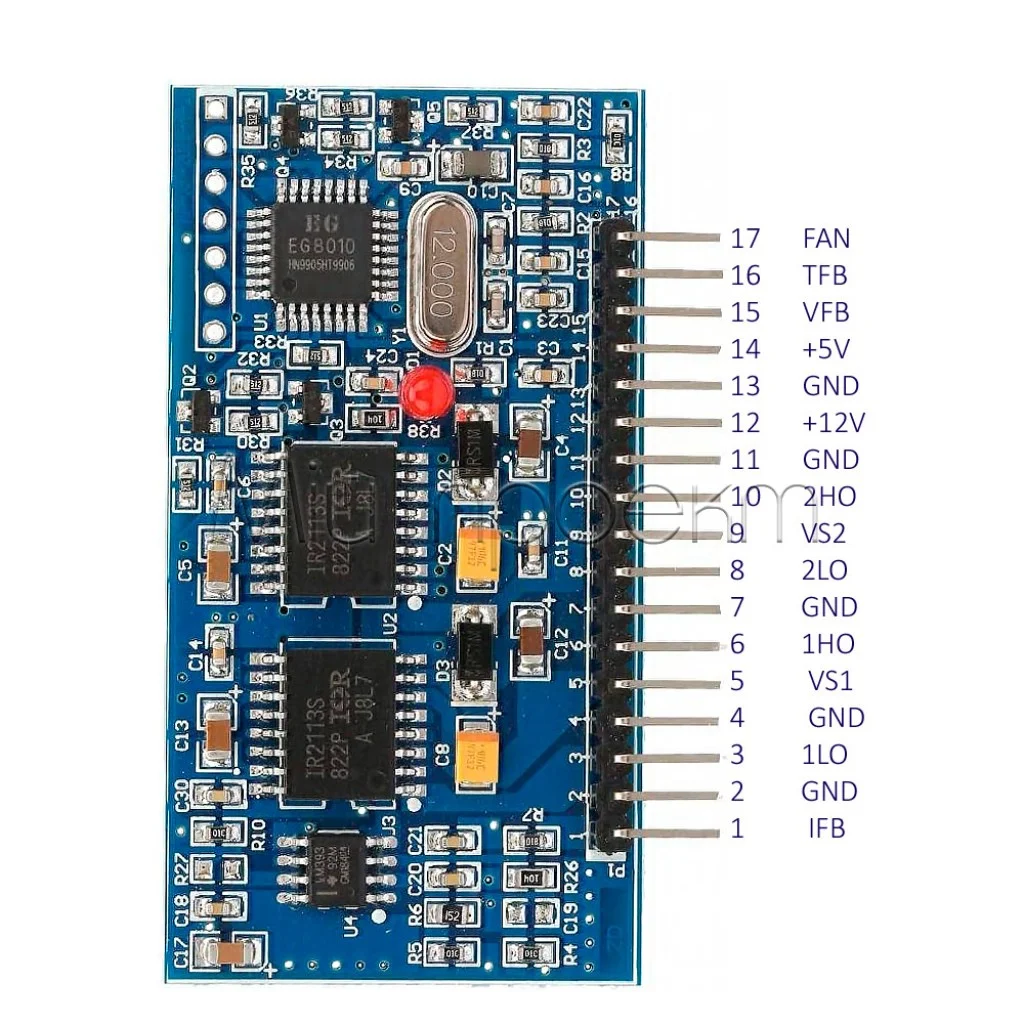

1.2. Основные выводы модуля

2. Настройка перемычек (джамперов)

    flowchart LR
      JP1["JP1: 60 Гц"]
      JP5["JP5: 50 Гц"]
      JP2["JP2: Плавный пуск"]
      DT["Настройка
мёртвого времени"]

      subgraph DT
        direction TB
        JP3["JP3"] --- JP4["JP4"]
        JP7["JP7"] --- JP8["JP8"]
      end

      classDef freqClass fill:#f96,stroke:#333,stroke-width:2px
      class JP1,JP5 freqClass

      classDef dtClass fill:#90EE90,stroke:#333,stroke-width:2px
      class JP3,JP4,JP7,JP8 dtClass


2.1. Выбор частоты

Выберите одну перемычку для установки выходной частоты:

• JP5: Замкнуть для 50 Гц (стандарт в России и большинстве стран Европы)
• JP1: Замкнуть для 60 Гц (стандарт в США и некоторых других странах)

2.2. Плавный пуск

• JP2: Замкнуть для активации функции плавного пуска (рекомендуется)

2.3. Настройка мёртвого времени

Мёртвое время (dead time) — это задержка между выключением одного транзистора и включением другого в одной стойке H-моста. Это предотвращает сквозной ток.

3. Схема подключения

    flowchart TB
      Battery["Источник постоянного тока
(аккумулятор, DC)"]
      EGS002["Модуль EGS002"]
      Hbridge["H-мост
(4 × MOSFET/IGBT)"]
      LCfilter["LC-фильтр
(дроссель и конденсатор)"]
      Output["Выход переменного тока
(220В, 50Гц)"]
      Feedback["Схемы обратной связи
(напряжение, ток, температура)"]

      Battery --> Hbridge
      EGS002 -- "HO1, LO1
HO2, LO2" --> Hbridge
      Hbridge --> LCfilter
      LCfilter --> Output
      Output -- "Делитель напряжения" --> Feedback
      Feedback -- "VFB, IFB, TFB" --> EGS002

      classDef powerClass fill:#f96,stroke:#333,stroke-width:2px
      class Battery,Output powerClass

      classDef controlClass fill:#90EE90,stroke:#333,stroke-width:2px
      class EGS002,Feedback controlClass

      classDef mosfetClass fill:#e1f5fe,stroke:#333,stroke-width:2px
      class Hbridge,LCfilter mosfetClass


4. Необходимые внешние компоненты

1. Источник питания:
   • Аккумулятор или блок питания DC (12В, 24В, 48В и т.д.) достаточной мощности
   • Стабилизированный источник +5V для логических схем модуля
   • Стабилизированный источник +12V (10-15В) для драйверов MOSFET/IGBT
2. Силовые ключи для H-моста:
   • 4 × силовых MOSFET или IGBT транзистора (например, IRF840, IRFP460, HY4008)
   • Радиаторы для охлаждения транзисторов
   • Затворные резисторы (10-47 Ом) для ограничения тока
3. Выходной LC-фильтр:
   • Индуктивность (дроссель), рассчитанная на рабочую частоту и мощность
   • Конденсатор(ы) соответствующей ёмкости и рабочего напряжения
4. Компоненты для обратной связи:
   • Делитель напряжения для VFB (резисторы + потенциометр)
   • Датчик тока для IFB (шунт или датчик Холла) — опционально, но рекомендуется
   • NTC термистор 10 кОм для TFB — опционально, но рекомендуется
5. Прочие компоненты:
   • Провода соответствующего сечения
   • Предохранители и элементы защиты
   • Опционально: транзистор для управления вентилятором охлаждения
   • Опционально: LCD дисплей (например, 128×32)

5. Пошаговая инструкция по подключению

5.1. Подготовительные настройки

1. Установите перемычки (джамперы) в соответствии с вашими потребностями:
   • Выберите частоту: JP5 (50 Гц) или JP1 (60 Гц)
   • Активируйте плавный пуск: замкните JP2
   • Установите мёртвое время в зависимости от ваших силовых ключей (начните с 500 нс или 1.0 мкс)

5.2. Подключение питания модуля

1. Подключите стабилизированный источник +5V к выводу +5V модуля
2. Подключите стабилизированный источник +12V к выводу +12V модуля
3. Подключите GND (землю) от обоих источников питания к выводам GND на модуле

5.3. Подключение H-моста

1. Подключите затворы (Gate) силовых транзисторов к соответствующим выходам модуля EGS002:
   • HO1 → Затвор верхнего транзистора первой стойки H-моста (через резистор 10-47 Ом)
   • LO1 → Затвор нижнего транзистора первой стойки H-моста (через резистор 10-47 Ом)
   • HO2 → Затвор верхнего транзистора второй стойки H-моста (через резистор 10-47 Ом)
   • LO2 → Затвор нижнего транзистора второй стойки H-моста (через резистор 10-47 Ом)
2. Подключите VS1 к точке соединения верхнего и нижнего ключей первой стойки H-моста.
3. Подключите VS2 к точке соединения верхнего и нижнего ключей второй стойки H-моста.

    flowchart TB
      subgraph HBridge["H-мост"]
        direction TB

        subgraph HB1["Первая стойка"]
          direction TB
          Q1["Верхний MOSFET
(Q1)"]
          Q3["Нижний MOSFET
(Q3)"]
          Q1 --- VS1Point["VS1"] --- Q3
        end

        subgraph HB2["Вторая стойка"]
          direction TB
          Q2["Верхний MOSFET
(Q2)"]
          Q4["Нижний MOSFET
(Q4)"]
          Q2 --- VS2Point["VS2"] --- Q4
        end

        HB1 --- Output["Выход AC"] --- HB2
      end

      EGS002["Модуль EGS002"]

      EGS002 -- "HO1" --> Q1
      EGS002 -- "LO1" --> Q3
      EGS002 -- "HO2" --> Q2
      EGS002 -- "LO2" --> Q4
      EGS002 -. "VS1" .-> VS1Point
      EGS002 -. "VS2" .-> VS2Point


5.4. Подключение обратной связи по напряжению (VFB)

1. Создайте делитель напряжения для измерения выходного напряжения:
   • Подключите резистор 200-400 кОм к выпрямленному выходному напряжению
   • Последовательно с этим резистором подключите потенциометр 10 кОм
   • Параллельно потенциометру подключите резистор 10 кОм к GND
   • Точку соединения высокоомного резистора и потенциометра подключите к входу VFB модуля

    flowchart LR
      ACOutput["Выход AC
(после фильтра)"]
      Bridge["Диодный мост
(выпрямитель)"]
      R1["200-400 кОм"]
      POT["10 кОм
потенциометр"]
      R2["10 кОм"]
      VFB["К входу VFB
модуля EGS002"]

      ACOutput --> Bridge
      Bridge --> R1
      R1 --> POT
      POT -- "Точка измерения" --> VFB
      R2 -- "Параллельно
потенциометру" --> POT
      R2 --- GND["GND"]

      classDef acClass fill:#f96,stroke:#333,stroke-width:2px
      class ACOutput acClass

      classDef fbClass fill:#90EE90,stroke:#333,stroke-width:2px
      class VFB fbClass


5.5. Подключение обратной связи по току (IFB)

1. Для защиты от перегрузки по току используйте резистивный шунт или датчик Холла:
   • При использовании шунта: подключите шунт в разрыв силовой цепи, а сигнал с него (через схему усиления) к входу IFB
   • При использовании датчика Холла: выход датчика (через схему обработки, если необходимо) подключите к входу IFB

5.6. Подключение датчика температуры (TFB)

1. Подключите NTC термистор (рекомендуется 10 кОм при 25°C):
   • Один вывод термистора подключите к входу TFB модуля
   • Другой вывод подключите к GND
   • Физически закрепите термистор на радиаторе силовых транзисторов

5.7. Подключение управления вентилятором (опционально)

1. Подключите транзистор (например, тип 8050) для управления вентилятором:
   • Базу транзистора подключите к выходу FANCTR через резистор 1-2 кОм
   • Эмиттер транзистора подключите к GND
   • Коллектор подключите к отрицательному выводу вентилятора
   • Положительный вывод вентилятора подключите к источнику питания (обычно +12В)

    flowchart LR
      FANCTR["FANCTR
выход EGS002"]
      R["1-2 кОм"]
      T["Транзистор
(8050 или аналог)"]
      Fan["Вентилятор
охлаждения"]
      V12["Источник +12В"]

      FANCTR --> R --> T
      T ---> GND["GND"]
      T -- "Коллектор" --> Fan
      V12 --> Fan

      classDef fanClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Fan fanClass


5.8. Подключение LCD дисплея (опционально)

Если вы используете совместимый LCD дисплей (например, 128×32 LCD3220):

1. Подключите выводы дисплея к соответствующим контактам на модуле:
   • LCDDI (Data In)
   • LCDCLK (Clock)
   • LCDEN (Enable)
   • LAMP (Управление подсветкой, если доступно)
   • +5V и GND для питания дисплея

6. Проверка и тестирование

6.1. Базовая проверка модуля

1. Для базовой проверки функциональности модуля (без подключения силовых компонентов):
   • Временно замкните контакты VFB, IFB, TFB, VS1 и VS2 на GND
   • Подайте питание (+5V и +12V) на модуль
   • С помощью осциллографа проверьте наличие сигналов ШИМ на выходах HO1, LO1, HO2 и LO2
   • Вы должны увидеть прямоугольные сигналы с частотой 50/60 Гц (в зависимости от установленной перемычки)
   • После проверки выключите питание и уберите временные замыкания

6.2. Полное тестирование

1. Убедитесь, что все схемы обратной связи (VFB, IFB, TFB) правильно подключены
2. Убедитесь, что силовые транзисторы имеют радиаторы и надёжно изолированы
3. Начните с отключённой нагрузки и сниженного входного напряжения (если возможно)
4. Включите питание модуля (+5V и +12V)
5. Включите силовое DC питание для H-моста
6. С помощью осциллографа проверьте форму напряжения на выходе (после LC-фильтра)
7. Используйте вольтметр (True RMS) для измерения уровня выходного напряжения
8. Настройте потенциометр в цепи VFB для достижения желаемого выходного напряжения (220В или другое)
9. Постепенно подключайте небольшую нагрузку и проверяйте стабильность работы

7. Индикация ошибок и устранение неисправностей

7.1. Коды ошибок (мигание LED)

7.2. Устранение типичных проблем
