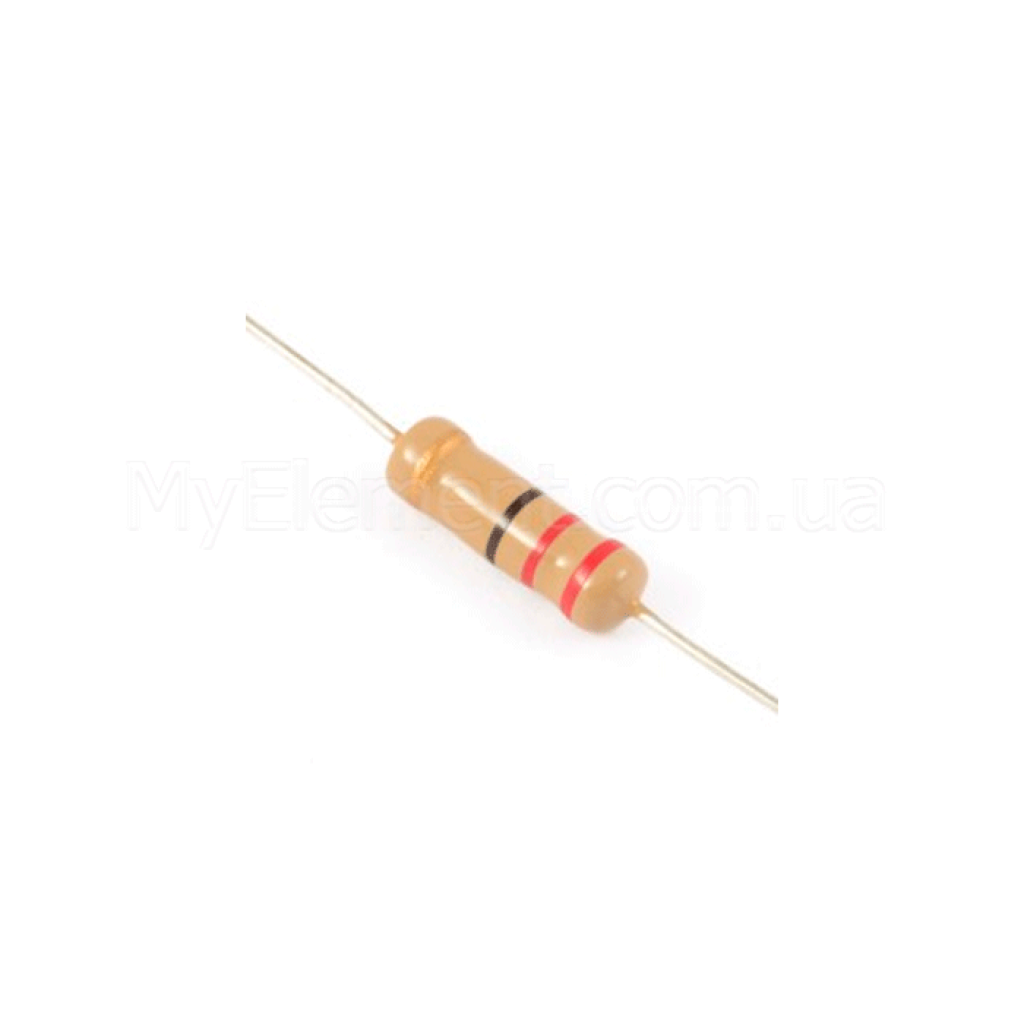

Резистор металлопленочный 0.25 Вт

Name: Резистор металлопленочный 0.25 Вт
Brand: Мій Проект
SKU: 5140
Price: 0.50 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5140

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5140

0.50 грн

Нашли дешевле?

500 или более: 0.25 грн

Сопротивление *

Номинальная мощность:0,25 W

Точность :5%

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор металлопленочный 0.25 Вт

Код товара: 5140

0.50 грн

Описание

```html

Резистор металлоплёночный 0.25 Вт LR0204

Осевой металлоплёночный резистор серии Type LR для общего и прецизионного применения с низким TCR и высокой стабильностью в широком температурном диапазоне.

Основные преимущества

Стабильность параметров

Типичные изменения сопротивления после испытаний на влажность и ресурс: ±1.5% (1000 ч при RCWV), что подходит для долговременной эксплуатации.

Низкий TCR

Для LR0204 заявлен TCR до ±100 ppm/°C (макс.); для диапазона 10 Ом…1 МОм — до ±50 ppm/°C по таблице TCR.

Высокие напряжения работы

Максимальное рабочее напряжение 200 В, перегрузочное — 400 В; рейтинг напряжения определяется по формулам √(P·R) и 2.5·√(P·R).

Компактный типоразмер 0204

Габариты тела: 2.0 × 3.4 мм; выводы Ø0.45 мм, длина 28 мм — удобно для плотного монтажа.

Ключевые характеристики

Серия / тип:	TE Connectivity Type LR — LR0204
Номинальная мощность (при 70°C):	0.25 Вт
Диапазон сопротивлений (LR0204):	10 Ом … 1 МОм
Допуск (LR0204):	±5%
Температурный коэффициент (TCR):	±100 ppm/°C (макс.); для 10 Ом…1 МОм — до ±50 ppm/°C
Макс. рабочее напряжение:	200 В
Макс. перегрузочное напряжение:	400 В
Выдерживаемое диэлектрическое напряжение:	400 В
Рабочий температурный диапазон:	−55 °C … +155 °C
Корпус / монтаж:	LR0204, осевой (сквозной), код 0204
Габариты тела (макс.):	D = 2.0 мм; L = 3.4 мм
Диаметр вывода:	0.45 мм
Длина выводов:	28 мм
Цвет покрытия / маркировка:	зелёный (для LR0204 — тёмно-зелёный); цветовое кодирование JIS C 0802
Уровень влагочувствительности:	MSL1

Детальные технические параметры

Резистивный элемент: тонкая плёнка никель-хрома на керамическом сердечнике; концевые колпачки — сталь с лужёным покрытием; выводы — медь, лужёная.
Покрытие: 1 слой фенольной смолы + 3 слоя эпоксидной смолы; цвет покрытия — зелёный (LR0204 — тёмно-зелёный).
Формулы рейтинга напряжения: рабочее — мин(макс. рабочее напряжение, √(P·R)); перегрузочное — мин(макс. перегрузочное, 2.5·√(P·R)).
Кратковременная перегрузка: изменение сопротивления ≤ ±(0.5% + 0.05 Ом) без механических повреждений.
Импульсная перегрузка: ≤ ±(1% + 0.05 Ом) после 10 000 циклов (1 с «вкл», 25 с «выкл») при 4×RCWV.
Устойчивость во влажности: типичное изменение сопротивления после 1000 ч при RCWV, 40 °C и 90–95% RH — ±1.5% (нормальный тип).
Ресурс (load life): ±1.5% после 1000 ч при RCWV, 70 °C (циклический режим 1.5 ч «вкл» / 0.5 ч «выкл»).
Пайка: паяемость ≥95% при 245 °C ±3 °C, 2–3 с; термостойкость при пайке — погружение на 3.2–4.8 мм в 350 °C ±10 °C на 3 ±0.5 с.
Рекомендации по волновой пайке: соблюдать условия из раздела “Soldering Conditions” в даташите; электрические характеристики должны сохраняться без деформаций.
Маркировка: цветовое кодирование в соответствии с JIS C 0802.

Примечание: параметры основаны на документации TE Connectivity для Type LR (LR0204). Источник: TE Connectivity Datasheet (PDF).

Основные сферы применения

Схемы управления (control circuitry).
Приводы и драйверы (drives).
Промышленные системы, включая турбины.

Совместимые обозначения и альтернативы

Другие номиналы той же серии TE Connectivity Type LR в типоразмере LR0204 с эквивалентными электрическими рейтингами (0.25 Вт, 200/400 В, TCR до ±100 ppm/°C). Перед заменой сверяйте допуск, TCR и предельные напряжения по официальному даташиту.

Вопросы-ответы (FAQ)

Каковы максимальные рабочее и перегрузочное напряжения?

Для LR0204: 200 В (рабочее) и 400 В (перегрузочное); также действуют формулы √(P·R) и 2.5·√(P·R) — используйте меньшее из двух значений.

Какой температурный коэффициент и допуск?

Заявленный TCR для LR0204 — до ±100 ppm/°C; для 10 Ом…1 МОм — до ±50 ppm/°C. Стандартный допуск — ±5%.

Каковы габариты корпуса LR0204?

Тело примерно 2.0 мм (диаметр) × 3.4 мм (длина); диаметр вывода 0.45 мм; длина выводов 28 мм; покрытие — зелёный цвет.

```
