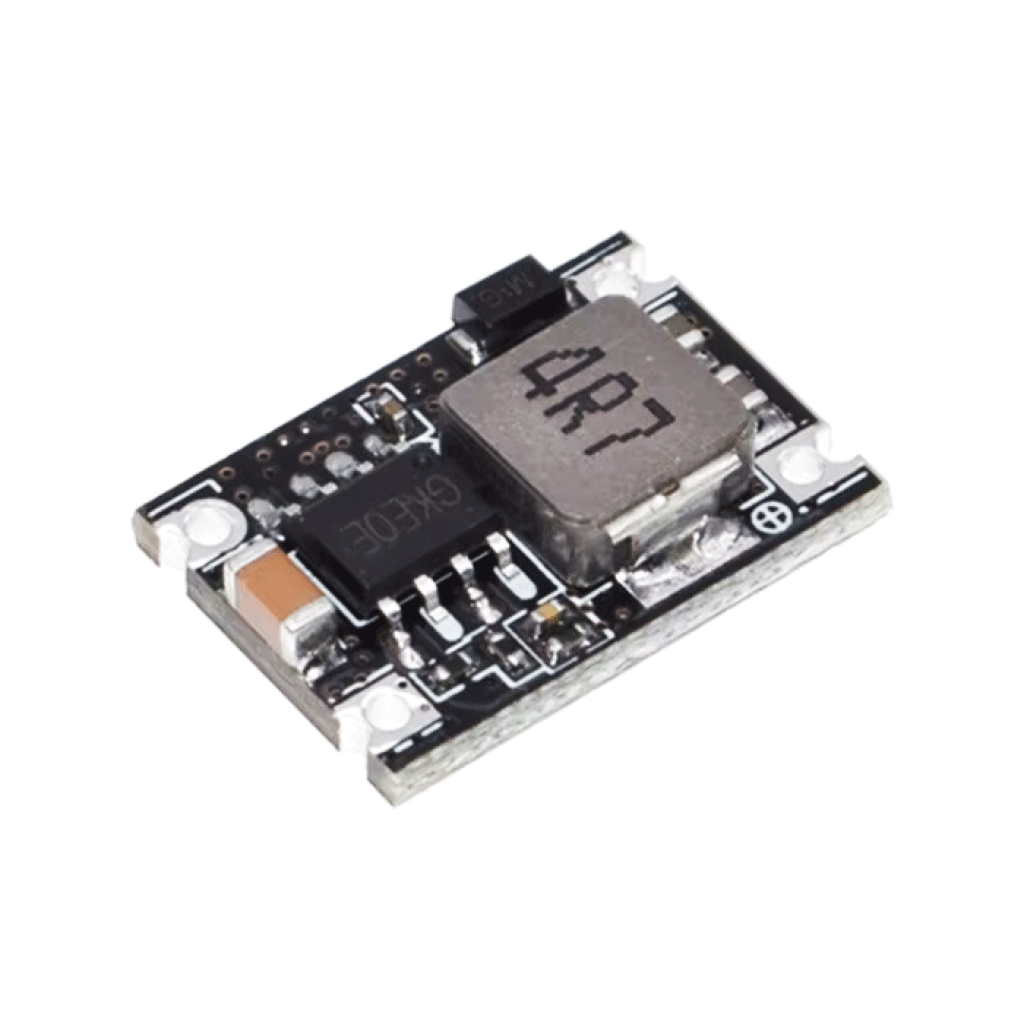

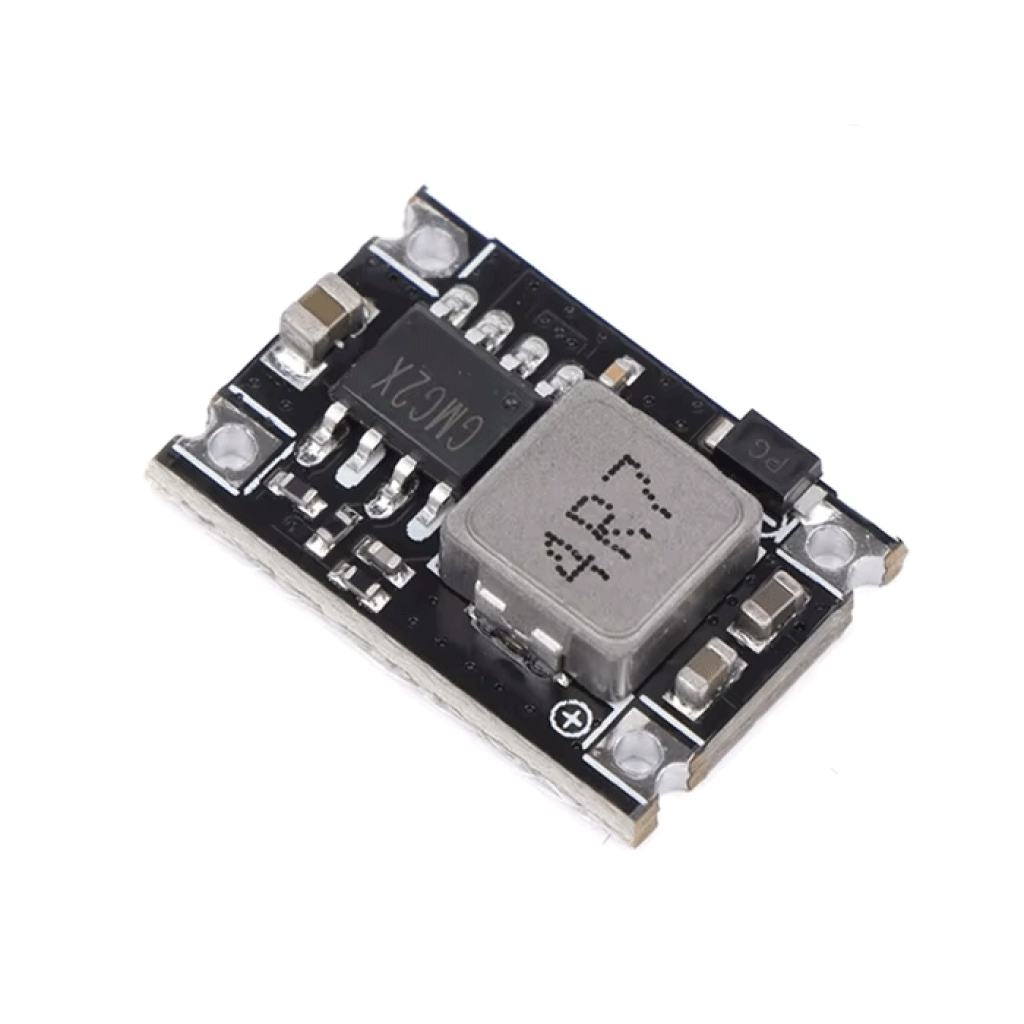

Коротко про CN3903 5 В
CN3903 — мініатюрний понижувальний DC-DC перетворювач із фіксованим виходом 5 В. Модуль призначений для живлення 5-вольтової електроніки від джерела постійної напруги 5,5–30 В; для робочого запасу на вході рекомендовано не перевищувати 28 В.
Ключові характеристики
- Тип
- понижувальний DC-DC, buck / step-down
- Контролер
- CN3903
- Вхідна напруга
- 5,5–30 В DC; рекомендовано не більше 28 В
- Вихідна напруга
- 5 В DC, фіксована
- Максимальний вихідний струм
- 3 А
- Рекомендований струм
- 1,6–1,8 А для тривалої роботи
- Ефективність
- до 96%, залежно від режиму
- Розміри модуля
- 17,5 × 12 × 4,5 мм
- Робоча температура
- −40…+85 °C
- Контакти
- IN+, IN−, OUT+, OUT−; монтаж паянням
Детальний опис та особливості
Фіксоване живлення 5 В
Модуль знижує вхідну постійну напругу до стабілізованих 5 В. Він не підвищує напругу та не має підлаштування виходу, тому підходить саме для навантажень із 5-вольтовим живленням. Джерело повинно забезпечувати щонайменше 5,5 В під навантаженням.
Струм і тепловий режим
Значення 3 А є верхньою межею, а рекомендований діапазон 1,6–1,8 А краще відповідає тривалій роботі компактної плати. Допустиме навантаження залежить від вхідної напруги, вентиляції, температури, якості паяння та перерізу провідників. Для споживачів із пусковими імпульсами враховуйте не лише середній, а й піковий струм.
Компактний монтаж
Плата розміром 17,5 × 12 × 4,5 мм займає мало місця у вбудованих пристроях. Контакти входу й виходу підписані окремо; провідники припаюються безпосередньо до майданчиків. Короткі з’єднання достатнього перерізу зменшують падіння напруги та локальне нагрівання.
Підійде / не підійде
Підійде
- для отримання фіксованих 5 В від джерела 6, 9, 12 або 24 В DC у межах робочого діапазону;
- для контролерів, сенсорів, модулів зв’язку та іншої 5-вольтової електроніки;
- для готових LED-модулів і стрічок із живленням від стабілізованих 5 В;
- для компактних вбудованих пристроїв із тривалим струмом до 1,6–1,8 А.
Не підійде
- для підвищення напруги або стабілізації 5 В від джерела, яке просідає нижче 5,5 В;
- коли потрібна регульована вихідна напруга чи рівень, відмінний від 5 В;
- для безперервного навантаження 3 А без окремої перевірки теплового режиму;
- для прямого заряджання акумуляторів, яким потрібні контроль струму та профіль заряджання;
- для навантажень, що потребують гальванічної розв’язки входу й виходу.
Приклади застосування
5-вольтова гілка від адаптера 12 В
Живлення контролера, сенсорів або допоміжних модулів від спільного джерела 12 В, якщо сумарний тривалий струм не перевищує рекомендований діапазон.
Живлення електроніки від системи 24 В
Отримання 5 В від стабілізованої 24-вольтової шини з контролем нагрівання, особливо під час тривалої роботи в закритому корпусі.
Компактне 5-вольтове освітлення
Живлення готового LED-модуля або відрізка 5-вольтової стрічки після перевірки його робочого та пускового струму.
Підключення
-
Перевірте джерело та навантаження
Переконайтеся, що джерело видає 5,5–30 В DC, бажано не більше 28 В, а споживач розрахований на 5 В і відповідний струм.
-
Припаяйте вхід
При вимкненому живленні під’єднайте плюс джерела до IN+, а мінус — до IN−. Повторно перевірте полярність перед увімкненням.
-
Перевірте вихід
Увімкніть джерело без цільового навантаження та виміряйте напругу між OUT+ і OUT−. На виході має бути близько 5 В.
-
Підключіть споживач
Знову знеструмте схему, припаяйте навантаження до OUT+ і OUT−, після запуску перевірте вихідну напругу та температуру модуля в робочому режимі.
Обмеження та безпека
Не плутайте вхід, вихід і полярність
Усі з’єднання виконуйте при вимкненому живленні. Не подавайте напругу на OUT і не міняйте місцями «плюс» та «мінус»: неправильне підключення може пошкодити модуль і навантаження.
Залишайте запас за вхідною напругою
Робоча межа входу становить 30 В, але для постійної експлуатації рекомендовано не перевищувати 28 В. Джерело не повинно виходити за цю межу під час запуску або зміни навантаження.
Не розраховуйте на 3 А як на тривалий режим
Для безперервного навантаження орієнтуйтеся на 1,6–1,8 А. Якщо напруга просідає або плата надмірно нагрівається, зменште струм і поліпште вентиляцію.
Передбачте захист ланцюга
У відповідальних пристроях встановіть зовнішній запобіжник, підібраний за струмом навантаження та допустимим струмом проводки. Захист розміщуйте якомога ближче до джерела живлення.
Альтернативи й сумісні рішення
Регульований вихід і вища вхідна напруга
Якщо потрібне налаштування 3–16 В або джерело має напругу понад рекомендовані для CN3903 28 В, розгляньте понижувальний перетворювач MP4560 6–55 В / 3–16 В, 2 А.
Окремі виходи 5 В і 3,3 В від 12 В
Для спеціалізованого ремонту або схеми з двома фіксованими лініями доступний модуль CA-1253 із виходами 5 В і 3,3 В; перед монтажем обов’язково звірте його пін-аут і габарити.
FAQ
Чи можна постійно навантажувати CN3903 струмом 3 А?
Для тривалої роботи рекомендовано 1,6–1,8 А. Значення 3 А слід сприймати як максимальне, а не як бажаний безперервний режим компактного модуля.
Чи працюватиме модуль від джерела 5 В?
Ні, мінімальна вхідна напруга становить 5,5 В. Для стабілізованого виходу 5 В джерело має зберігати щонайменше цей рівень і під навантаженням.
Чи можна змінити вихід із 5 В на 3,3 В або 9 В?
Ні, ця модифікація має фіксований вихід 5 В. Для іншої напруги потрібен регульований перетворювач або окрема модифікація з відповідним виходом.
Чи можна живити навантаження з двигуном або насосом?
Лише якщо робочий і пусковий струми вкладаються в можливості модуля. Для індуктивного навантаження також потрібні захисні компоненти, передбачені його схемою керування.
