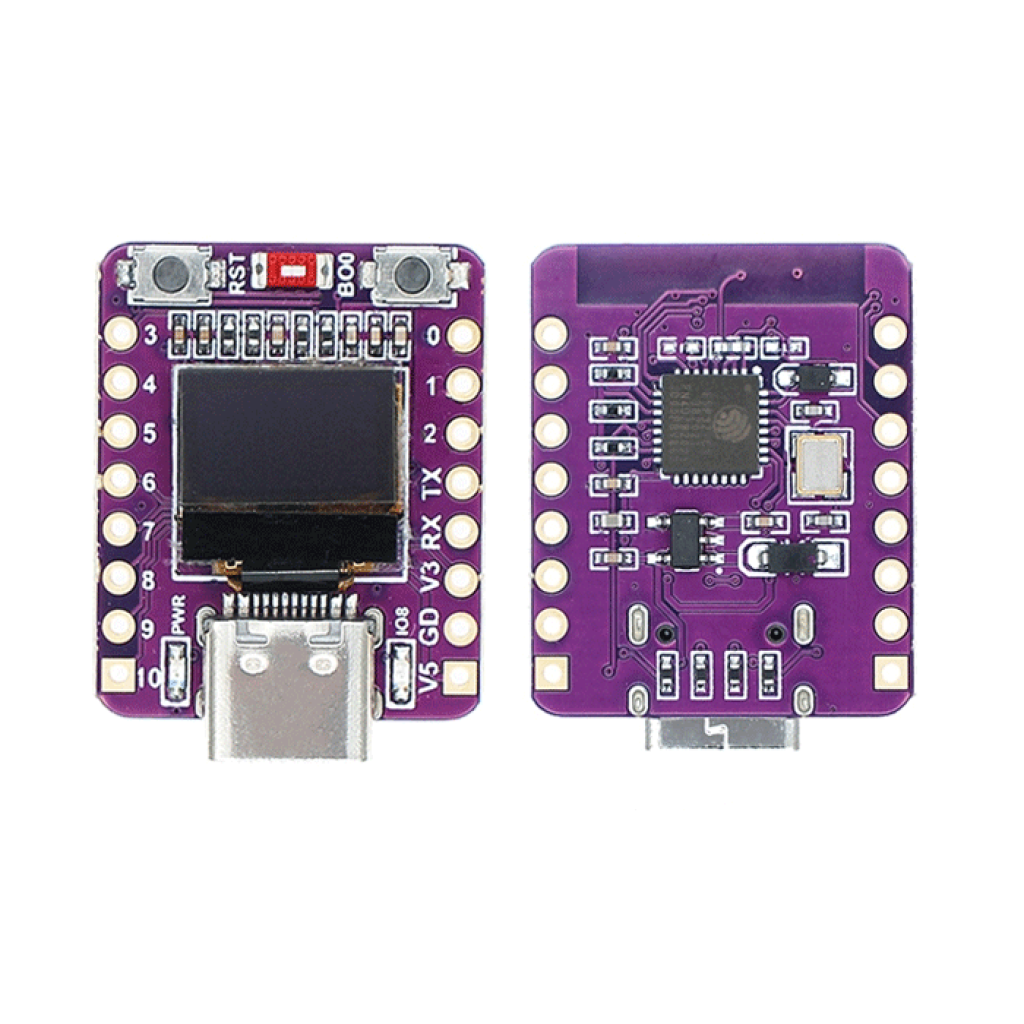

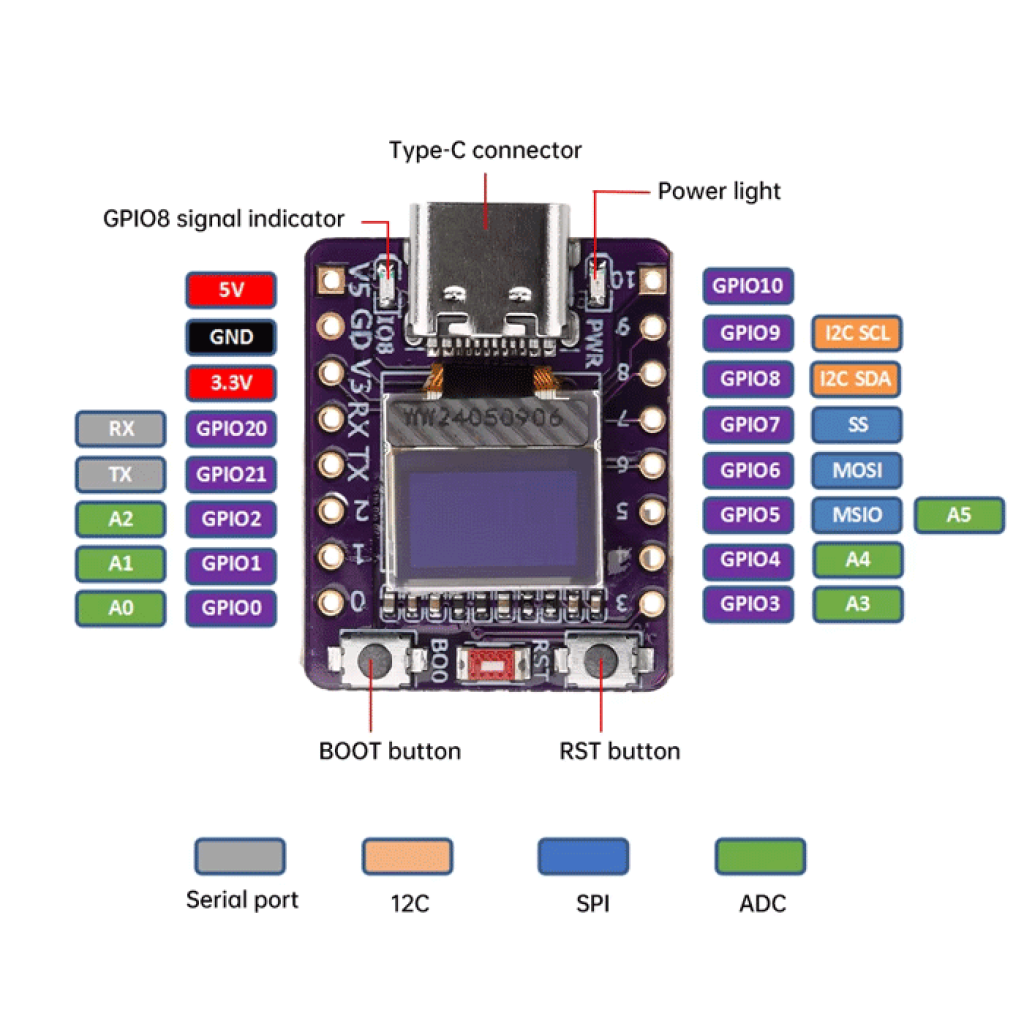

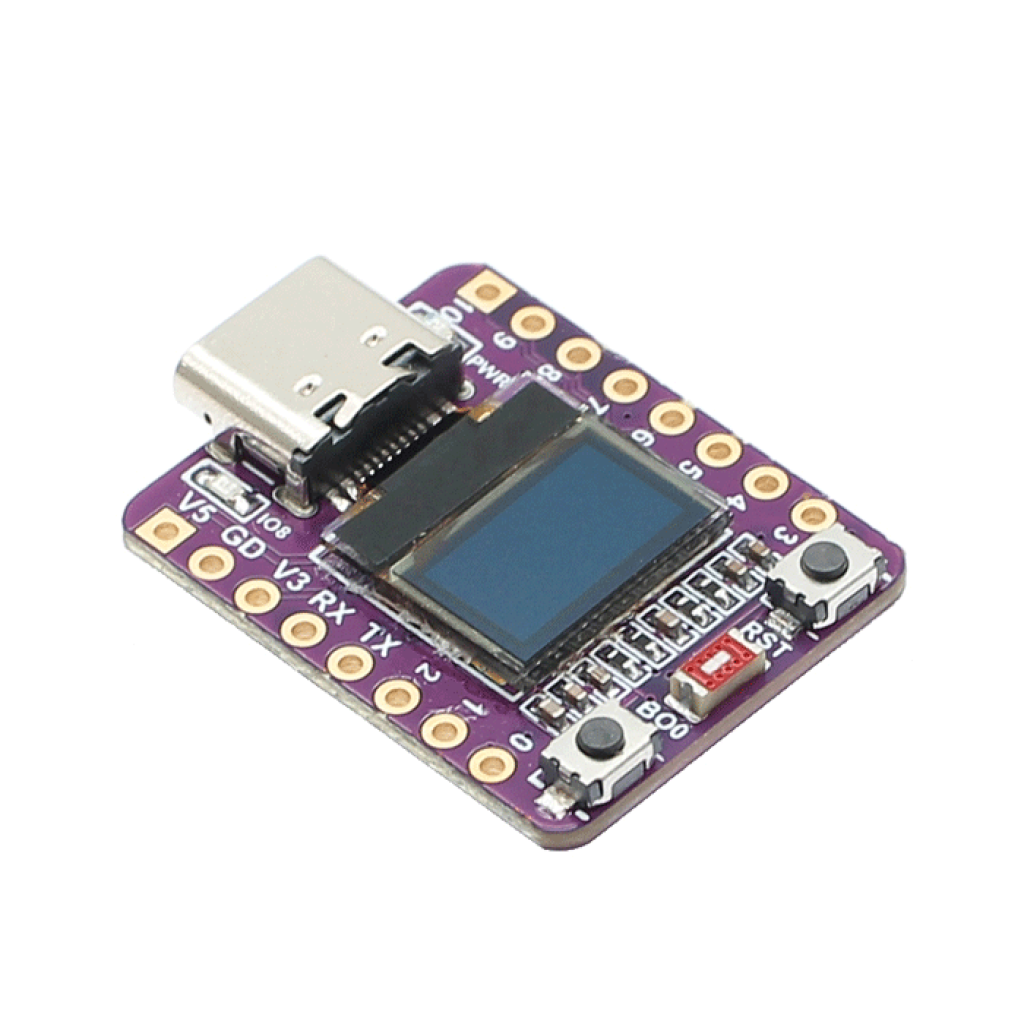

1. Ідентифікація та основні компоненти
flowchart TD
subgraph ESP32["ESP32-C3 з OLED-Дисплеєм"]
direction TB
subgraph Components["Основні компоненти"]
USB["USB Type-C
порт"]
OLED["OLED-дисплей
0.42 дюйма"]
LED["RGB
світлодіод"]
BOOT["Кнопка BOOT
(GPIO9)"]
RST["Кнопка RST
(Reset)"]
MCU["ESP32-C3
RISC-V MCU"]
PWR["Індикатор
живлення"]
end
subgraph GPIO["GPIO піни"]
direction TB
subgraph LEFT["Ліва сторона"]
direction TB
GPIO0["GPIO0 (A0)"]
GPIO1["GPIO1 (A1)"]
GPIO2["GPIO2 (A2)"]
GPIO20["GPIO20 (RX)"]
GPIO21["GPIO21 (TX)"]
end
subgraph RIGHT["Права сторона"]
direction TB
GPIO3["GPIO3 (A3)"]
GPIO4["GPIO4 (A4)"]
GPIO5["GPIO5 (MSIO, I2C SDA)"]
GPIO6["GPIO6 (MOSI, I2C SCL)"]
GPIO7["GPIO7 (SS)"]
GPIO8["GPIO8 (GPIO)"]
GPIO9["GPIO9 (GPIO)"]
GPIO10["GPIO10 (GPIO)"]
end
LEFT --- RIGHT
end
subgraph POWER["Живлення"]
direction LR
GND["GND"]
V33["3.3V"]
V5["5V"]
BAT["BAT"]
end
Components --- GPIO
Components --- POWER
end
classDef component fill:#f8f9fa,stroke:#333,stroke-width:1px
class USB,OLED,LED,BOOT,RST,MCU,PWR component
classDef power fill:#ffe0b2,stroke:#e65100,stroke-width:1px
class GND,V33,V5,BAT power
classDef gpio fill:#e1f5fe,stroke:#0056b3,stroke-width:1px
class GPIO0,GPIO1,GPIO2,GPIO3,GPIO4,GPIO5,GPIO6,GPIO7,GPIO8,GPIO9,GPIO10,GPIO20,GPIO21 gpio
Перед початком роботи з модулем переконайтеся, що у вас є робочий кабель USB Type-C. При підключенні зовнішніх компонентів уважно слідкуйте за відповідністю пінів та напруг, щоб уникнути пошкодження модуля.
2. Схема підключення до комп'ютера
flowchart LR
PC["ПК/Ноутбук"] -- "USB Type-C кабель" --> ESP["ESP32-C3
з OLED-дисплеєм"]
ESP -- "COM-порт" --> ARDUINO["Arduino IDE"]
classDef device fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef software fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
class PC,ESP device
class ARDUINO software
2.1. Покрокова інструкція підключення до комп'ютера
- Фізичне підключення:
- Використайте кабель USB Type-C для підключення модуля до USB-порту комп'ютера.
- Після підключення має засвітитися індикатор живлення, а на OLED-дисплеї може з'явитися демонстраційна програма (якщо вона не була перезаписана).
- Перевірка COM-порту:
- На комп'ютері з Windows відкрийте "Диспетчер пристроїв" (правий клік на "Цей ПК" → "Керування" → "Диспетчер пристроїв").
- Розгорніть розділ "Порти (COM і LPT)".
- Після підключення модуля має з'явитися новий віртуальний COM-порт. Запам'ятайте його номер.
- Якщо порт не з'являється, можливо, потрібно встановити драйвер CH340/CH341 або CP210x.
Якщо у Диспетчері пристроїв не з'являється COM-порт, спробуйте використати інший кабель USB Type-C, оскільки деякі кабелі підтримують лише заряджання без передачі даних.
3. Налаштування Arduino IDE
- Встановлення підтримки ESP32:
- Вибір плати та порту:
- Перейдіть до Tools → Board → ESP32 Arduino.
- Зі списку плат виберіть "XIAO_ESP32C3" (налаштування для цієї плати сумісні з ESP32-C3).
- Перейдіть до Tools → Port та виберіть COM-порт, який з'явився після підключення модуля.
4. Завантаження прошивки
flowchart TB
START["Початок"] --> CODE["Підготовка коду"]
CODE --> BOOT["Перехід в режим завантаження
(натиснути BOOT + RESET)"]
BOOT --> UPLOAD["Завантаження коду
через Arduino IDE"]
UPLOAD --> RESET["Натискання кнопки RESET
для запуску програми"]
RESET --> END["Програма запущена"]
classDef process fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef action fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
classDef start fill:#f5f5f5,stroke:#333,stroke-width:1px
class START,END start
class CODE,UPLOAD process
class BOOT,RESET action
- Підготовка коду:
- Напишіть власний скетч або відкрийте приклад (наприклад, File → Examples → 01.Basics → Blink).
- Переведення плати в режим завантаження:
- Натисніть та утримуйте кнопку B (Boot, GPIO9).
- Не відпускаючи кнопку B, натисніть та відпустіть кнопку R (Reset).
- Відпустіть кнопку B.
- Плата тепер у режимі очікування прошивки.
- Завантаження коду:
- В Arduino IDE натисніть кнопку "Upload" (стрілка вправо).
- Спостерігайте за процесом у нижній частині вікна Arduino IDE.
- Після повідомлення "Done uploading", натисніть кнопку R (Reset) на платі, щоб запустити щойно завантажений код.
Перехід у режим завантаження (Bootloader Mode) є критично важливим кроком для ESP32-C3 плат. Якщо пропустити цей крок, прошивка не завантажиться, і ви отримаєте помилку з'єднання в Arduino IDE.
5. Підключення зовнішніх компонентів
5.1. Підключення світлодіода
flowchart LR
ESP["ESP32-C3
з OLED-дисплеєм"] -- "GPIO0" --> LED_A["LED (+)"]
LED_A --- LED_C["LED (-)"]
LED_C -- "Через резистор
220-330 Ом" --> ESP_GND["GND"]
classDef device fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef component fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
class ESP,ESP_GND device
class LED_A,LED_C component
- Підключіть довшу ніжку світлодіода (анод, "+") до піна GPIO0 на платі.
- Підключіть коротшу ніжку світлодіода (катод, "-") через резистор 220-330 Ом до піна GND на платі.
- Завантажте код, який керує пінoм GPIO0.
// Приклад коду для керування світлодіодом
const int ledPin = 0; // GPIO0
void setup() {
pinMode(ledPin, OUTPUT);
}
void loop() {
digitalWrite(ledPin, HIGH);
delay(1000);
digitalWrite(ledPin, LOW);
delay(1000);
}
5.2. Підключення релейного модуля
flowchart TB
subgraph ESP32["ESP32-C3 з OLED-дисплеєм"]
ESP_IO["GPIO0"] --> RELAY_IN["IN (Сигнал)"]
ESP_GND["GND"] --> RELAY_GND["GND"]
end
subgraph POWER["Зовнішнє живлення"]
BATT["+5V (Батарея/БЖ)"] --> RELAY_VCC["VCC"]
BATT_GND["GND"] --> RELAY_GND
end
subgraph RELAY["Релейний модуль"]
RELAY_IN
RELAY_GND
RELAY_VCC
RELAY_COM["COM"]
RELAY_NO["NO"]
end
subgraph LOAD["Навантаження (лампа)"]
AC_L["L (фаза)"] --> RELAY_COM
RELAY_NO --> LAMP["Лампа"]
LAMP --> AC_N["N (нуль)"]
end
classDef esp fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef relay fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
classDef power fill:#fff3e0,stroke:#ef6c00,stroke-width:2px
classDef ac fill:#ffebee,stroke:#c62828,stroke-width:2px
class ESP_IO,ESP_GND esp
class RELAY_IN,RELAY_GND,RELAY_VCC,RELAY_COM,RELAY_NO relay
class BATT,BATT_GND power
class AC_L,AC_N,LAMP ac
Робота з мережевою напругою (220V) небезпечна! Виконуйте підключення лише якщо маєте відповідну кваліфікацію та розумієте ризики. Використовуйте належну ізоляцію та дотримуйтесь правил електробезпеки.
- Керування реле:
- Підключіть пін GPIO0 плати до входу IN (або SIG) релейного модуля.
- Підключіть пін GND плати до піна GND релейного модуля.
- Живлення реле:
- Підключіть позитивний вихід зовнішнього джерела живлення (5V) до піна VCC релейного модуля.
- Підключіть негативний вихід (землю) зовнішнього джерела живлення до піна GND релейного модуля.
- Важливо: земля живлення реле має бути з'єднана з землею ESP32-C3.
- Підключення навантаження:
- Один провід від розетки (фаза) підключіть до клеми COM (Common) на реле.
- Клему NO (Normally Open) на реле з'єднайте з одним контактом навантаження (наприклад, лампочки).
- Другий контакт навантаження з'єднайте з другим проводом від розетки (нуль).
5.3. Підключення I2C пристроїв
flowchart LR
subgraph ESP32["ESP32-C3 з OLED-дисплеєм"]
ESP_SDA["GPIO5 (SDA)"] --> I2C_SDA["SDA"]
ESP_SCL["GPIO6 (SCL)"] --> I2C_SCL["SCL"]
ESP_3V3["3.3V"] --> I2C_VCC["VCC"]
ESP_GND["GND"] --> I2C_GND["GND"]
end
subgraph I2C_DEVICE["I2C пристрій (сенсор, дисплей, тощо)"]
I2C_SDA
I2C_SCL
I2C_VCC
I2C_GND
end
classDef esp fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
classDef i2c fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
class ESP_SDA,ESP_SCL,ESP_3V3,ESP_GND esp
class I2C_SDA,I2C_SCL,I2C_VCC,I2C_GND i2c
ESP32-C3 модуль має зручний роз'єм SH1.0 4P для I2C підключень:
- Підключіть GND плати до GND I2C пристрою.
- Підключіть 3.3V плати до VCC I2C пристрою (якщо він працює від 3.3V).
- Підключіть GPIO5 (SDA) плати до SDA пристрою.
- Підключіть GPIO6 (SCL) плати до SCL пристрою.
Використання готового I2C роз'єму SH1.0 4P значно спрощує підключення I2C сенсорів та дисплеїв без необхідності прокладати окремі дроти.
5.4. Підключення акумулятора
- Підключіть позитивний вихід акумулятора (Li-ion/LiPo 3.7V) до піна BAT IN.
- Підключіть негативний вихід акумулятора до піна GND.
Для портативних проєктів рекомендується використовувати акумулятор Li-ion або LiPo з номінальною напругою 3.7V. Максимальна ємність акумулятора залежить від вашого проєкту, але зазвичай використовують від 400mAh до 2000mAh.
6. Цікаві аспекти використання
6.1. Компактність та інтеграція
Надзвичайно малий розмір модуля з інтегрованим дисплеєм робить його ідеальним для проєктів з обмеженим простором. Можна інтегрувати в носимі пристрої, мініатюрні IoT-датчики та компактні системи автоматизації.
6.2. Інтегрований OLED-дисплей
Вбудований OLED-дисплей дозволяє:
- Відображати службову інформацію (IP-адресу, статус підключення Wi-Fi)
- Виводити показники сенсорів у реальному часі
- Створювати простий користувацький інтерфейс
- Відлагоджувати код без підключення до комп'ютера (виводячи значення змінних)
- Відображати невеликі графіки або піктограми
6.3. Програмований RGB-світлодіод
Вбудований RGB-світлодіод можна використовувати для:
- Індикації різних режимів роботи (за кольором)
- Сигналізації про помилки або важливі події
- Візуального зворотного зв'язку без підключення додаткових компонентів
6.4. Гнучкість Wi-Fi та Bluetooth
ESP32-C3 має вбудовані модулі Wi-Fi (2.4 GHz) та Bluetooth 5 LE, що дозволяє:
- Підключатися до існуючих Wi-Fi мереж або створювати власну точку доступу
- Керувати пристроєм через веб-інтерфейс
- Підключатися до смартфонів та інших Bluetooth-пристроїв
- Створювати мережі з декількох пристроїв
Поєднання компактності, OLED-дисплея, двох фізичних кнопок, та бездротових можливостей робить цей модуль ідеальним для створення розумних датчиків, міні-метеостанцій, пультів керування, IoT-пристроїв та навчальних проєктів.
6.5. Практичні приклади використання
- Міні-метеостанція: підключення датчиків температури, вологості, тиску з виведенням показників на вбудований дисплей та передачею даних через Wi-Fi
- Розумний пульт керування: керування домашньою автоматикою через реле з індикацією статусу на дисплеї
- Система моніторингу: відстеження параметрів навколишнього середовища або технічних систем з віддаленим доступом
- Портативний IoT-гаджет: компактний пристрій з живленням від акумулятора для збору та відображення даних
- Датчик з повідомленнями: надсилання сповіщень на смартфон при певних умовах (наприклад, датчик руху)
При використанні модуля для IoT-проєктів рекомендується реалізувати режим глибокого сну (deep sleep) для економії заряду акумулятора. ESP32-C3 може працювати в такому режимі, споживаючи мінімум енергії та прокидаючись лише для виконання вимірювань та передачі даних.
Важливе зауваження: Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з напругою 220В.
