1. Ідентифікація та основні компоненти

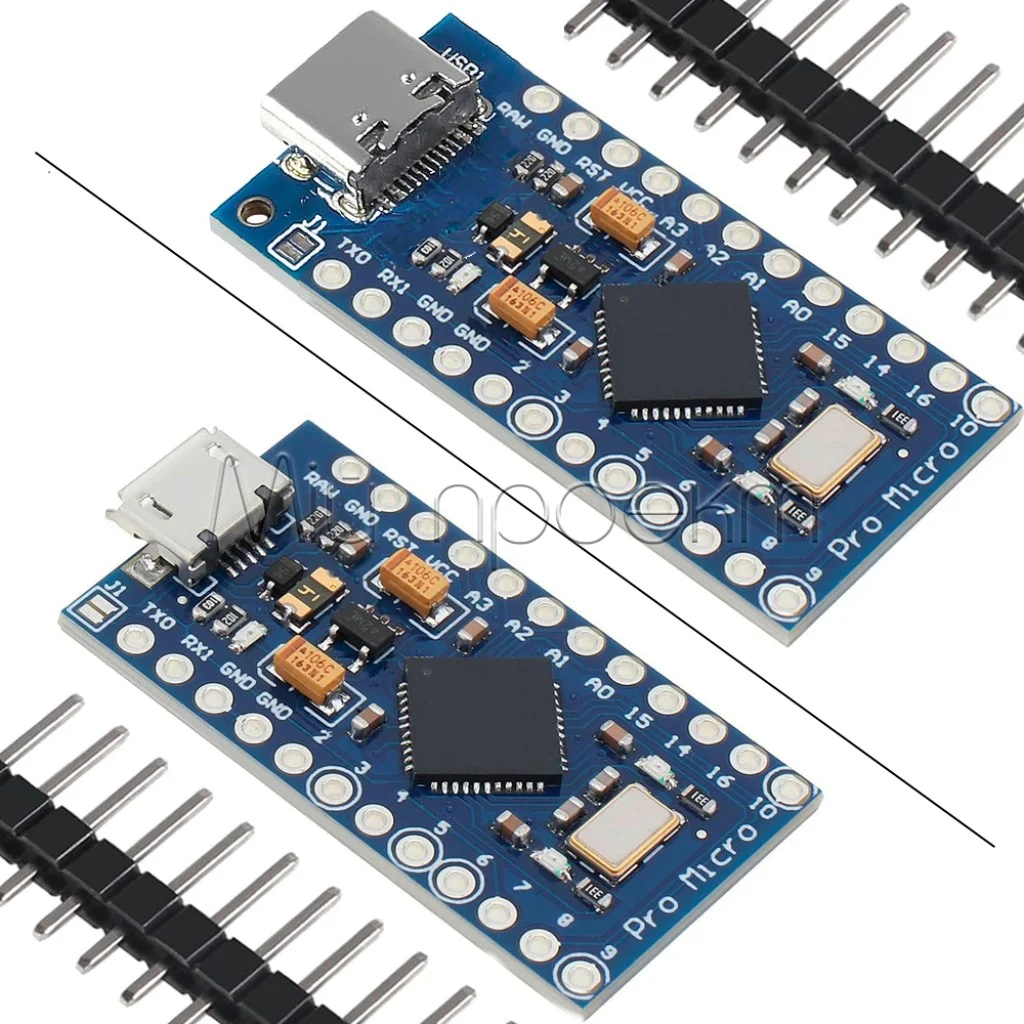

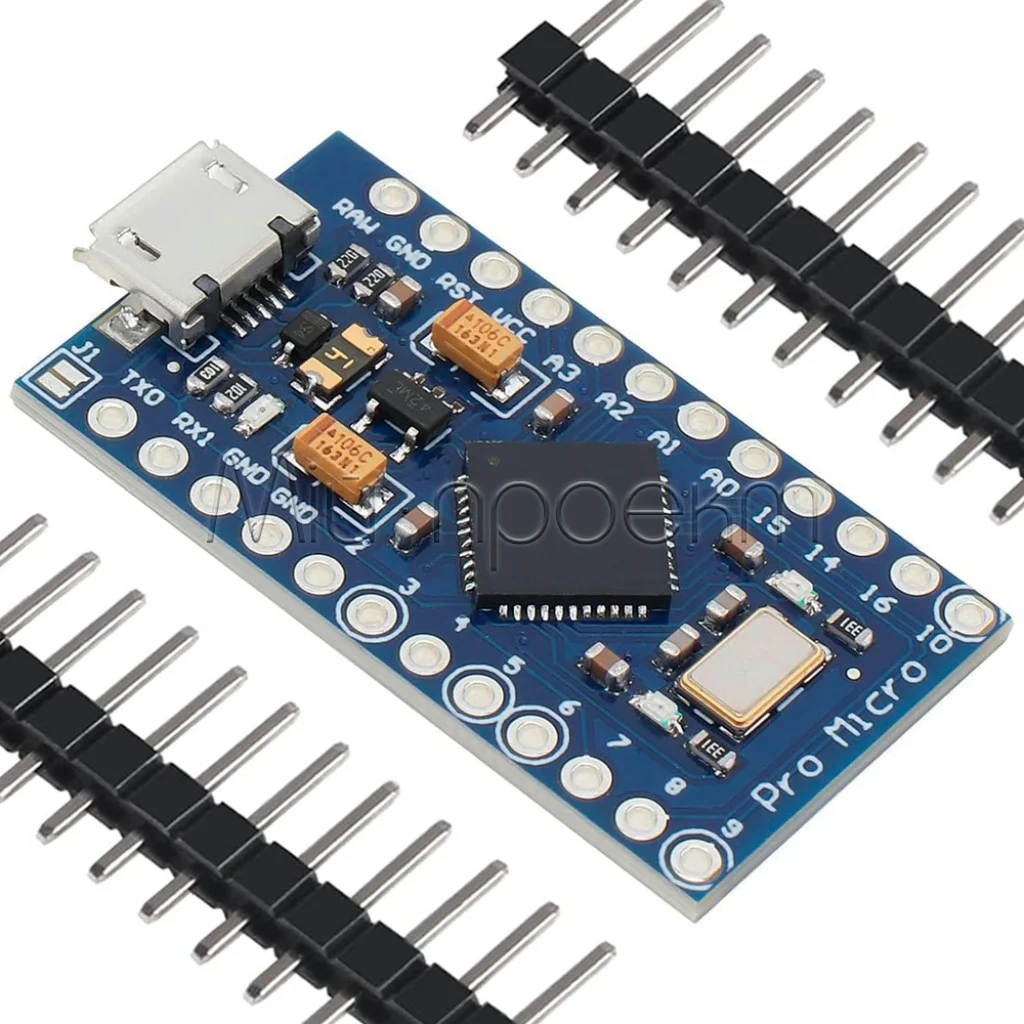

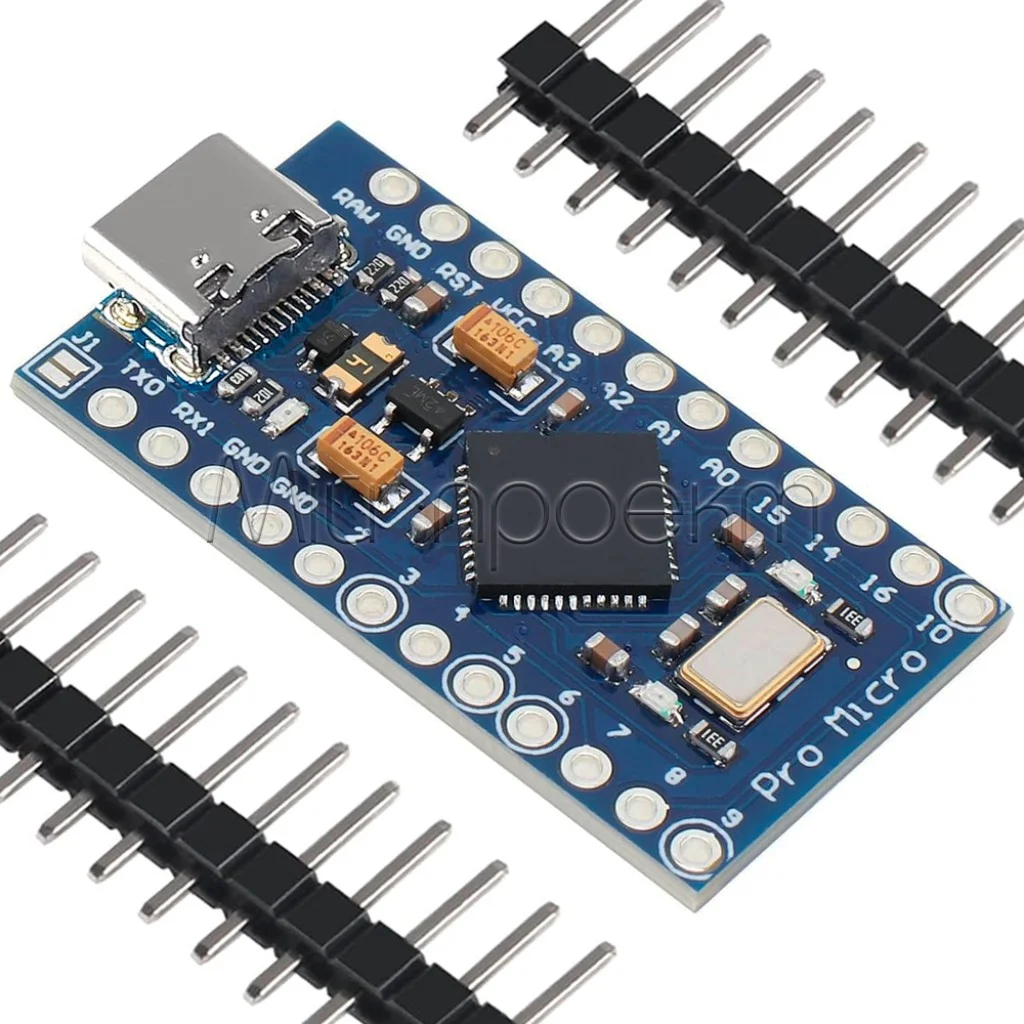

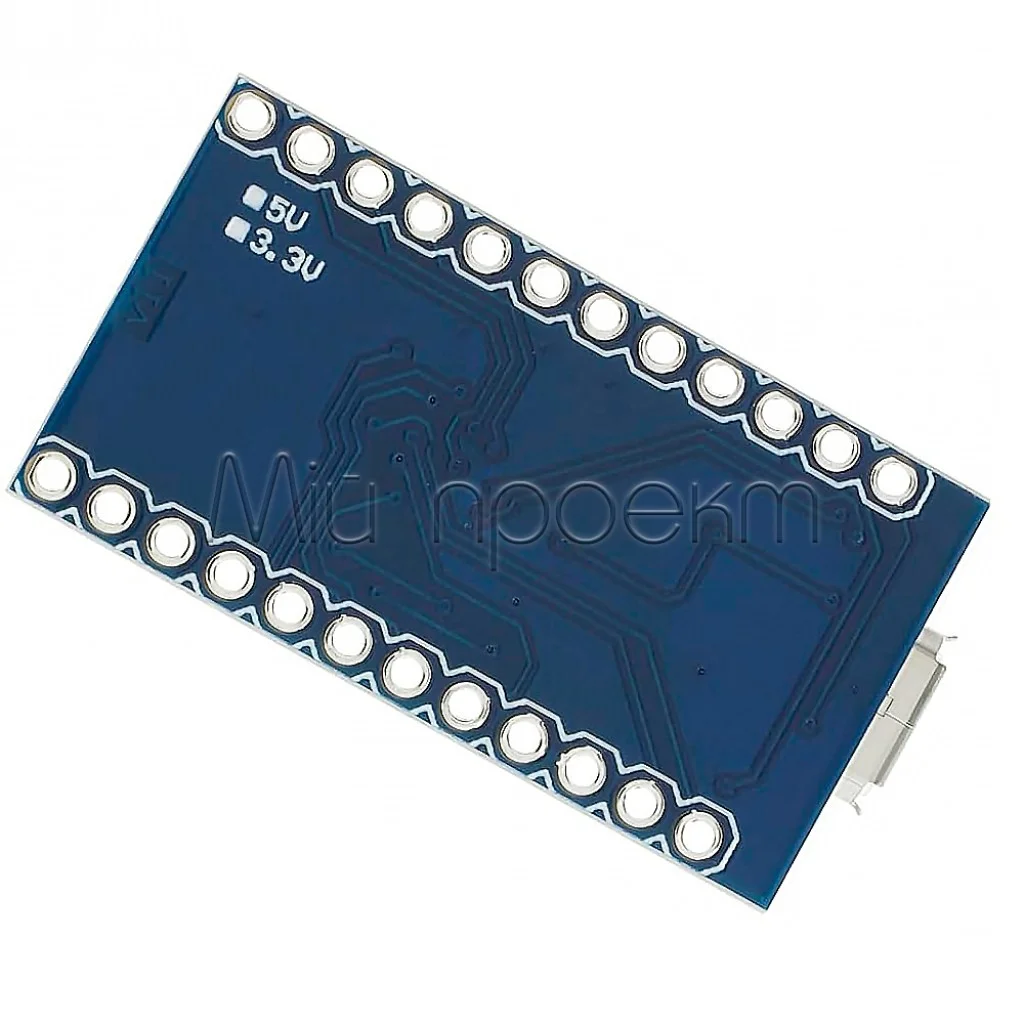

Arduino Pro Micro — компактна плата на основі мікроконтролера ATmega32U4, що має вбудовану USB-підтримку, дозволяючи платі виступати в ролі HID-пристрою (клавіатура, миша тощо).
flowchart TD
subgraph ProMicro["Arduino Pro Micro (вигляд зверху)"]
direction TB
subgraph Components["Основні компоненти"]
MCU["ATmega32U4
Мікроконтролер"]
USB["Micro-USB/Type-C
порт"]
XTAL["16 МГц
Кварцовий резонатор"]
LED1["TX LED
(жовтий)"]
LED2["RX LED
(жовтий)"]
LED3["Power LED
(зелений)"]
end
subgraph Pins["Виводи (контакти)"]
direction TB
subgraph LeftPins["Ліва сторона"]
direction TB
L1["TX0/D1"] --- L2["RX1/D0"] --- L3["GND"] --- L4["GND"] --- L5["D2/SDA"] --- L6["D3/SCL"] --- L7["D4/A6"] --- L8["D5"]
end
subgraph RightPins["Права сторона"]
direction TB
R1["RAW"] --- R2["GND"] --- R3["RST"] --- R4["VCC"] --- R5["D21/A3"] --- R6["D20/A2"] --- R7["D19/A1"] --- R8["D18/A0"]
end
end
end
classDef pin fill:#f96,stroke:#333,stroke-width:2px
class L1,L2,L3,L4,L5,L6,L7,L8,R1,R2,R3,R4,R5,R6,R7,R8 pin

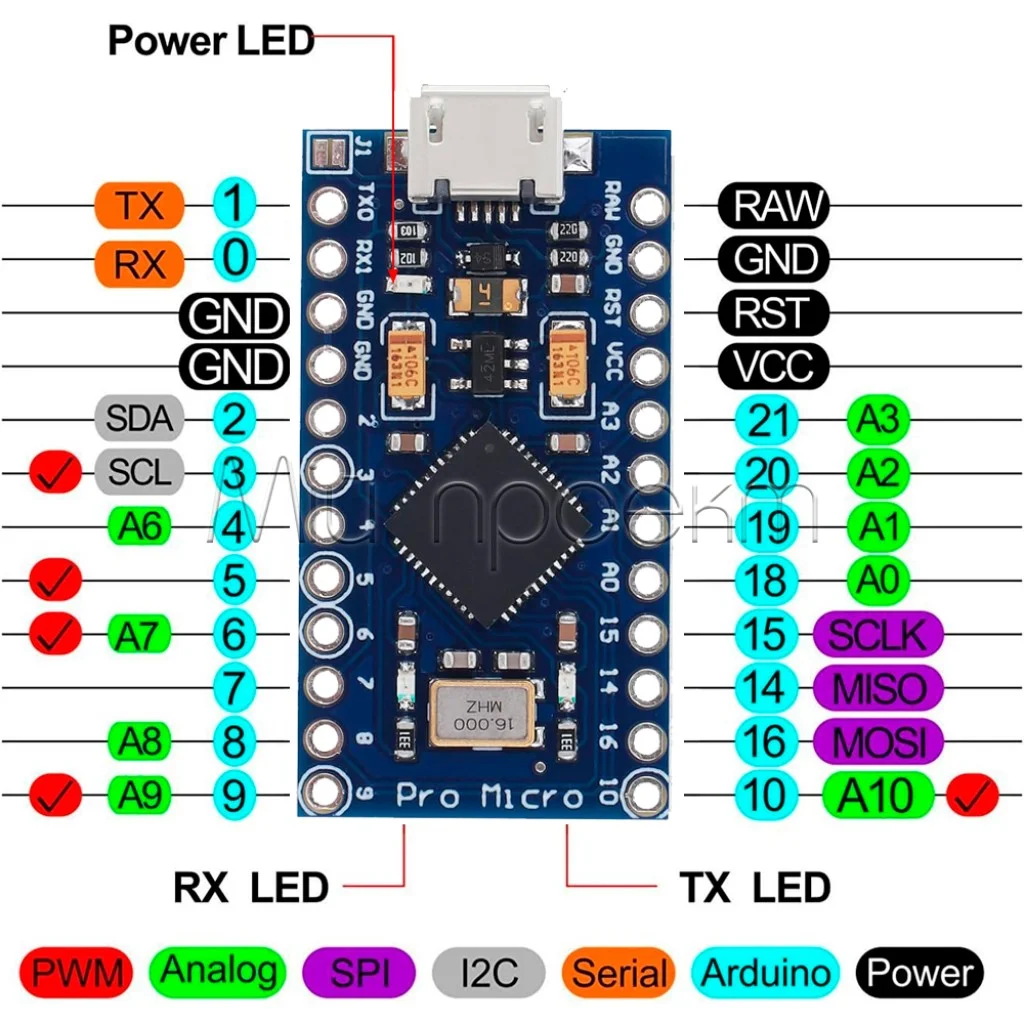

Призначення основних виводів:
| Вивід |
Призначення |
| RAW |
Необроблене вхідне живлення (напряму на стабілізатор) |
| VCC |
Регульоване живлення 5В |
| RST |
Сигнал скидання (активний рівень - низький) |
| GND |
Земля (мінус) |
| D0/RX, D1/TX |
Піни передачі/прийому для Serial |
| D2/SDA, D3/SCL |
Піни для I2C інтерфейсу |
| D18-D21/A0-A3 |
Аналогові входи (також можна використовувати як цифрові) |
Arduino Pro Micro працює з рівнями напруги 5В. Підключення до пінів сигналів вищої напруги може пошкодити мікроконтролер.
2. Необхідні компоненти для підключення та програмування
2.1. Основний набір
- Плата Arduino Pro Micro (оригінальна або клон)
- USB-кабель з роз'ємом Micro-USB або Type-C (залежно від версії плати)
- Комп'ютер з USB-портом
- Дріт-перемичка (jumper wire) для ручного скидання (Reset)
2.2. Додаткове програмне забезпечення
- Arduino IDE (безкоштовне середовище розробки)
Для надійного підключення використовуйте якісний USB-кабель. Дешеві кабелі можуть спричиняти проблеми з передачею даних під час програмування.
3. Встановлення Arduino IDE
- Завантажте Arduino IDE з офіційного сайту: www.arduino.cc/en/software
- Виберіть версію для вашої операційної системи (Windows, macOS, Linux)
- Запустіть інсталятор (для Windows) або розпакуйте архів (для macOS/Linux)
- Дотримуйтесь інструкцій інсталятора
flowchart TD
A["Відвідати arduino.cc"] --> B["Секція SOFTWARE"]
B --> C["Вибрати відповідну версію
для вашої ОС"]
C --> D["Відкрити сторінку донатів"]
D --> E["Натиснути
'Just Download'"]
E --> F["Запустити інсталятор"]
F --> G["Натиснути 'I Agree'"]
G --> H["Вибрати компоненти
(за замовчуванням - всі)"]
H --> I["Вибрати шлях встановлення"]
I --> J["Натиснути 'Install'"]
J --> K["Дочекатися завершення
інсталяції"]
K --> L["Arduino IDE
встановлено"]
4. Підключення та налаштування Arduino Pro Micro
4.1. Підключення до комп'ютера
- Підключіть Micro-USB/Type-C кабель до відповідного порту на Arduino Pro Micro
- Підключіть інший кінець кабелю до USB-порту комп'ютера
- Зачекайте, поки Windows встановить необхідні драйвери
- Зелений світлодіод живлення на платі має засвітитися
4.2. Перевірка підключення та визначення COM-порту
flowchart TD
A["Клацніть ПКМ на 'Цей комп'ютер'"] --> B["Виберіть 'Властивості'"]
B --> C["Виберіть 'Диспетчер пристроїв'"]
C --> D["Розгорніть розділ
'Порти (COM & LPT)'"]
D --> E{"Знайдіть Arduino Pro Micro
або Arduino Leonardo"}
E -->|"Знайдено"| F["Запам'ятайте номер COM-порту
(наприклад, COM5)"]
E -->|"Не знайдено"| G["Перевірте підключення
та драйвери"]
Клони Arduino Pro Micro часто визначаються як "Arduino Leonardo" через використання того самого чіпа ATmega32U4. Це нормально і не впливає на функціональність.
5. Налаштування Arduino IDE для роботи з платою
- Запустіть Arduino IDE
- Перейдіть до меню:
Інструменти → Плата
- Виберіть
Arduino Leonardo (для більшості клонів Pro Micro) або Sparkfun Pro Micro (якщо доступно)
- Перейдіть до меню:
Інструменти → Порт
- Виберіть COM-порт, який ви визначили раніше (наприклад, COM5)
- Перейдіть до меню:
Інструменти → Процесор (якщо доступно)
- Виберіть
ATmega32U4 (5V, 16MHz)
Якщо ваша плата не визначається як Leonardo або Pro Micro, можливо, потрібно встановити додаткові ядра плат. Для оригінальних плат SparkFun Pro Micro можна додати підтримку через менеджер плат Arduino IDE.
6. Завантаження тестового скетчу "Blink"
6.1. Відкриття прикладу
- В Arduino IDE перейдіть до меню:
Файл → Приклади → 01.Basics → Blink
- Скетч "Blink" відкриється в редакторі
6.2. Код тестового скетчу
// Тестовий скетч для перевірки Arduino Pro Micro
// Змушує блимати вбудований світлодіод
void setup() {
// Ініціалізуємо цифровий пін LED_BUILTIN як вихід
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // Вмикаємо світлодіод (HIGH = ввімкнено)
delay(1000); // Чекаємо 1 секунду
digitalWrite(LED_BUILTIN, LOW); // Вимикаємо світлодіод (LOW = вимкнено)
delay(1000); // Чекаємо 1 секунду
}
6.3. Завантаження скетчу на плату
flowchart TD
A["Натисніть кнопку
'Завантажити' (Upload)
в Arduino IDE"] --> B{"Чи почалося завантаження?"}
B -->|"Так"| C["Дочекайтеся повідомлення
'Завантаження завершено'"]
B -->|"Помилка"| D["Виконайте ручний Reset
для входу в режим
завантаження"]
subgraph Reset["Процедура ручного Reset"]
E["Натисніть кнопку
'Завантажити' знову"] --> F["Візьміть дріт-перемичку"]
F --> G["Коли в IDE з'явиться напис
'Завантаження...',
швидко замкніть контакти
RST і GND на 1-2 секунди"]
G --> H["Приберіть перемичку"]
end
D --> Reset
Reset --> C
C --> I["Перевірте роботу:
світлодіод має блимати"]
Оскільки багато клонів Arduino Pro Micro не мають фізичної кнопки Reset, вам може знадобитися виконати ручне скидання, замкнувши контакти RST і GND під час початку завантаження.
6.4. Процедура ручного Reset (якщо завантаження не вдається)
- Натисніть кнопку "Завантажити" (стрілка вправо) в Arduino IDE
- Візьміть дріт-перемичку (jumper wire)
- Коли в IDE з'явиться повідомлення про компіляцію і почнеться спроба завантаження, швидко замкніть контакти RST та GND на платі на 1-2 секунди
- Ви маєте почути звук перепідключення пристрою до USB
- IDE повинна успішно завершити завантаження
7. Приклади практичного використання
7.1. Використання як HID-пристрій (емуляція клавіатури)
#include "Keyboard.h"
void setup() {
// Ініціалізуємо емуляцію клавіатури
Keyboard.begin();
// Чекаємо 3 секунди перед початком дій
delay(3000);
}
void loop() {
// Вводимо текст
Keyboard.println("Привіт від Arduino Pro Micro!");
// Чекаємо 5 секунд перед наступним введенням
delay(5000);
}
7.2. Підключення LED-дисплею TM1637
flowchart LR
ProMicro["Arduino Pro Micro"] --> Display["LED-дисплей TM1637"]
subgraph Connections["Підключення"]
A["VCC (Pro Micro)"] --> B["VCC (TM1637)"]
C["GND (Pro Micro)"] --> D["GND (TM1637)"]
E["D2 (Pro Micro)"] --> F["CLK (TM1637)"]
G["D3 (Pro Micro)"] --> H["DIO (TM1637)"]
end
#include "TM1637Display.h"
// Визначаємо піни для дисплею
#define CLK 2
#define DIO 3
// Створюємо об'єкт дисплею
TM1637Display display(CLK, DIO);
void setup() {
// Налаштовуємо яскравість (0-7)
display.setBrightness(5);
// Очищуємо дисплей
display.clear();
}
void loop() {
// Відображаємо числа від 0 до 9999
for(int i = 0; i <= 9999; i++) {
display.showNumberDec(i);
delay(10);
}
}
8. Обмеження та технічні характеристики
| Параметр |
Значення |
| Мікроконтролер |
ATmega32U4 |
| Тактова частота |
16 МГц |
| Flash-пам'ять |
32 KB (4 KB використовується для завантажувача) |
| SRAM |
2.5 KB |
| EEPROM |
1 KB |
| Цифрові виводи I/O |
18 |
| Аналогові входи |
4 (A0-A3), 10-бітна роздільна здатність |
| ШІМ-канали |
7 |
| Робоча напруга |
5В |
| Вхідна напруга (рекомендована) |
7-12В (на пін RAW) |
| Струм на вивід I/O |
макс. 40 мА |
| USB |
Micro-USB або Type-C (залежно від версії) |

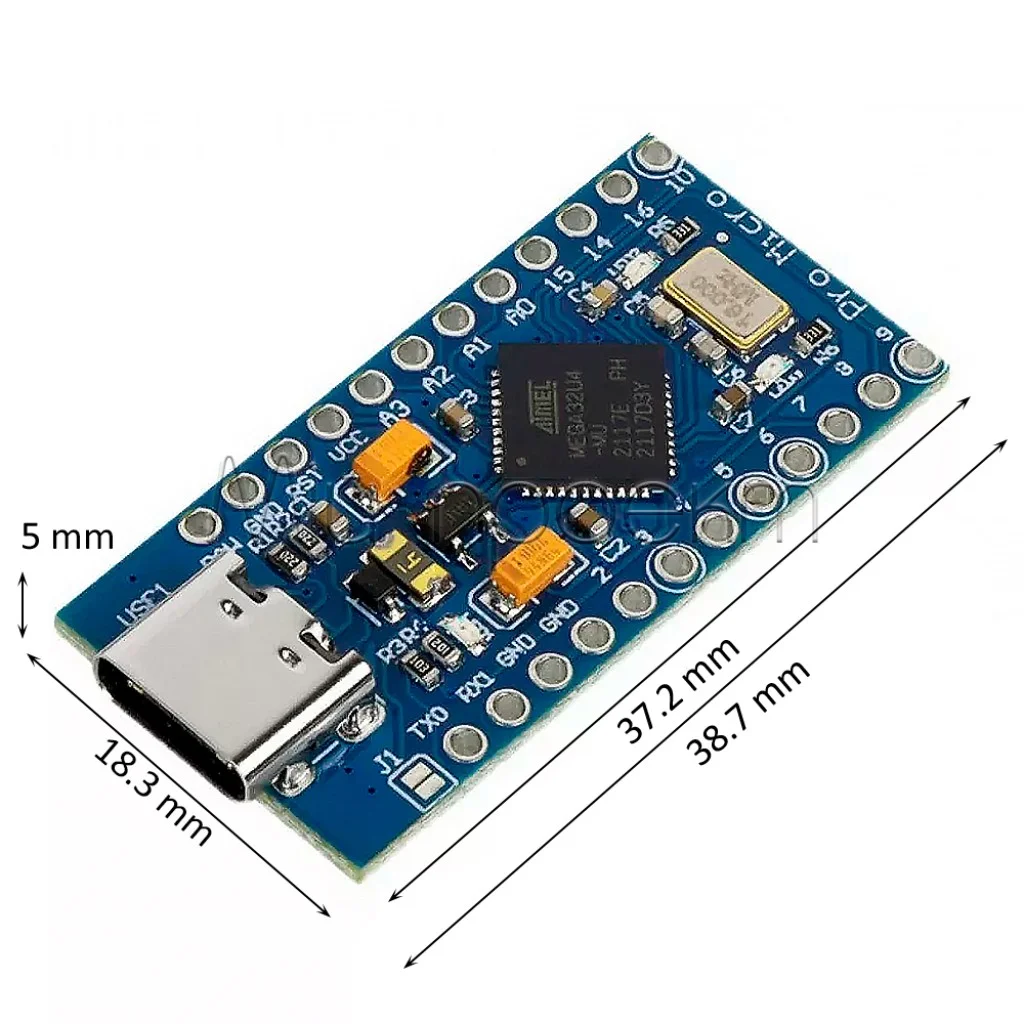

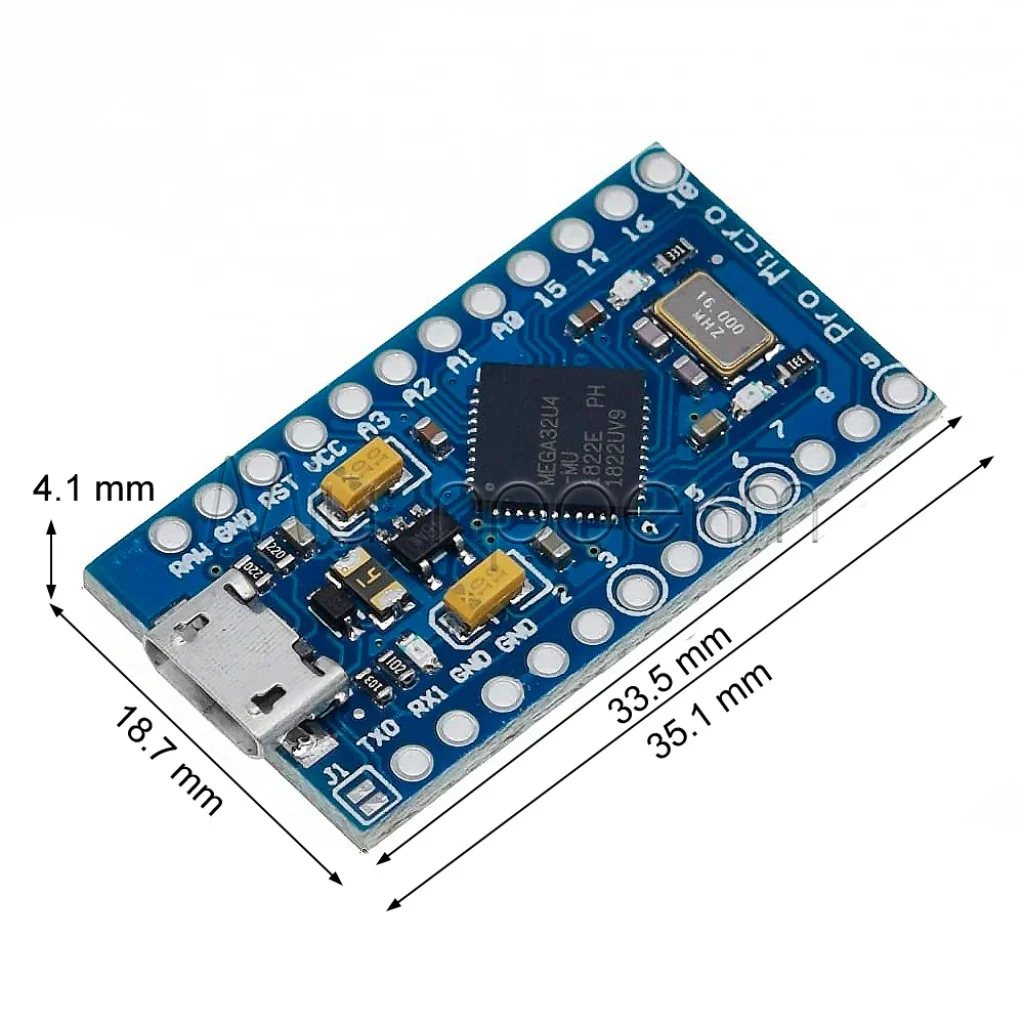

| Розміри |
~33x18 мм |
Arduino Pro Micro має обмежену кількість аналогових входів (4) порівняно з іншими платами Arduino (наприклад, Uno має 6).
9. Рекомендації та поради
Arduino Pro Micro ідеально підходить для компактних проєктів, де потрібна емуляція USB-пристроїв, таких як клавіатури, миші або MIDI-контролери.
- Захист від статичної електрики: Перед роботою з платою торкніться заземленого металевого предмета для зняття статичного заряду.
- Зберігання та транспортування: Використовуйте антистатичні пакети для зберігання та перенесення плати.
- Надійне підключення: При розробці постійного проєкту краще використовувати пайку замість макетних плат для більш надійного з'єднання.
- Робота з аналоговими входами: При зчитуванні аналогових датчиків додайте конденсатор 100nF між живленням та землею поруч з датчиком для зменшення шуму.
- Споживання енергії: Використовуйте режими сну мікроконтролера для проєктів з батарейним живленням.
Якщо ви плануєте використовувати Arduino Pro Micro для емуляції клавіатури або миші, завжди включайте затримку 3-5 секунд на початку скетчу (в функції setup()), щоб мати час відключити плату, якщо скетч працює некоректно.
10. Усунення типових проблем
10.1. Плата не визначається
- Перевірте USB-кабель, спробуйте інший кабель
- Спробуйте інший USB-порт комп'ютера
- Переконайтеся, що не використовуєте кабель "тільки для живлення" без даних
- Виконайте подвійний Reset: швидко замкніть RST і GND двічі з інтервалом менше секунди
10.2. Помилки при завантаженні скетчу
- Правильно виберіть плату та порт в Arduino IDE
- Виконайте ручний Reset у правильний момент (під час повідомлення "Завантаження...")
- Перевірте, чи не використовують інші програми COM-порт плати
- Переконайтеся, що закрили монітор послідовного порту перед завантаженням
10.3. Скетч з емуляцією клавіатури/миші працює некоректно
- Додайте затримку (delay) 3-5 секунд на початку скетчу
- Для аварійного відключення утримуйте кнопку Reset або замкніть RST і GND
- При розробці скетчів з емуляцією клавіатури завжди додавайте фізичну кнопку для активації функцій
11. Приклади проєктів для Arduino Pro Micro
flowchart TD
ProMicro["Arduino Pro Micro"] --> P1["HID Проєкти"]
ProMicro --> P2["IoT Проєкти"]
ProMicro --> P3["Робототехніка"]
ProMicro --> P4["Аудіо контролери"]
P1 --> P1_1["Програмований
медіа-контролер"]
P1 --> P1_2["MIDI-контролер"]
P1 --> P1_3["Кастомна клавіатура"]
P2 --> P2_1["Станція моніторингу
мікроклімату"]
P2 --> P2_2["Пульт розумного дому"]
P3 --> P3_1["Контролер серводвигунів"]
P3 --> P3_2["Мікроробот на гусеницях"]
P4 --> P4_1["USB аудіо-візуалізатор"]
P4 --> P4_2["Генератор звукових
ефектів"]
classDef project fill:#e1f5fe,stroke:#03a9f4,stroke-width:2px
class P1_1,P1_2,P1_3,P2_1,P2_2,P3_1,P3_2,P4_1,P4_2 project
11.1. Мультимедійний контролер
Створіть компактний контролер для керування медіапрогравачем з кнопками відтворення/паузи, гучності, пропуску треків.
11.2. Мініатюрний MIDI-контролер
Розробіть власний MIDI-контролер для музичного програмного забезпечення з використанням потенціометрів та кнопок.
11.3. Станція моніторингу мікроклімату
Підключіть датчики температури, вологості та тиску для створення компактної метеостанції з виведенням даних на комп'ютер.
Важливе зауваження: Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з напругою 220В.
