1. Идентификация и основные компоненты

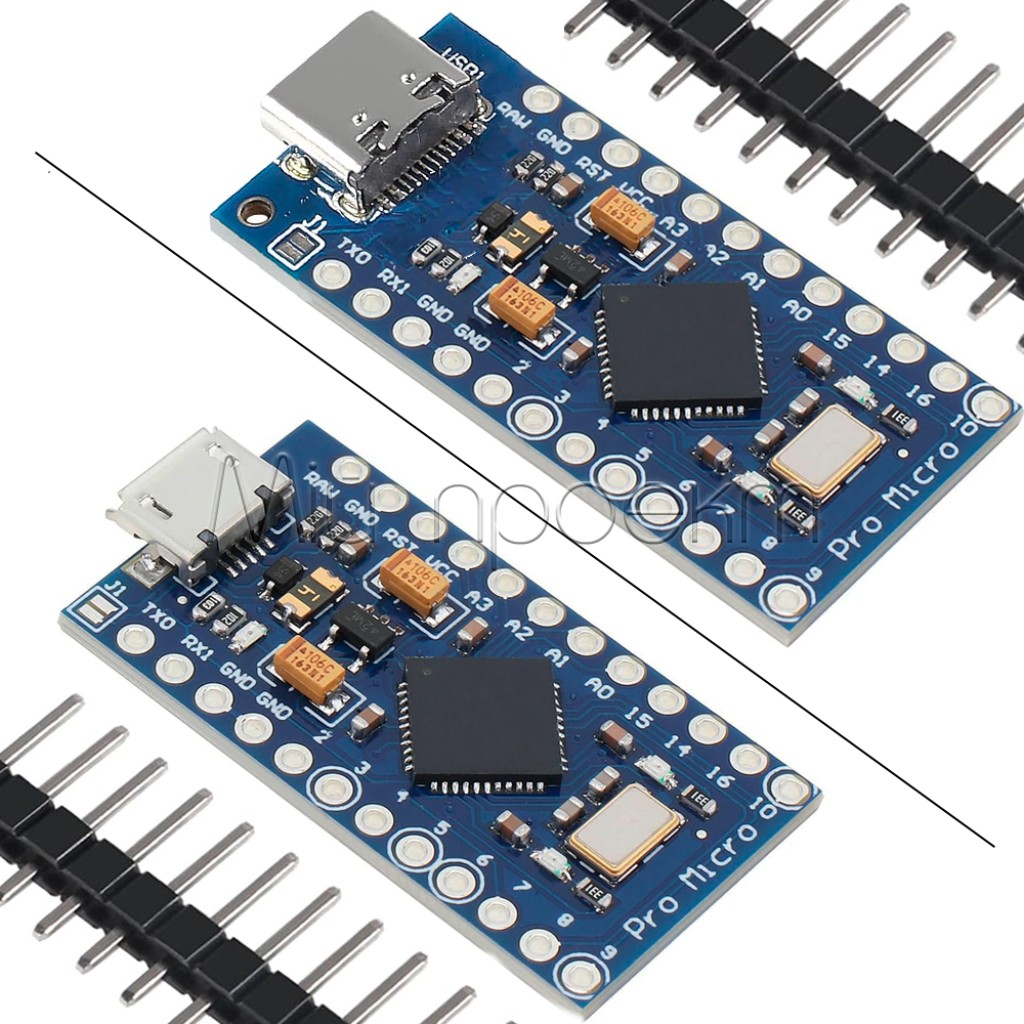

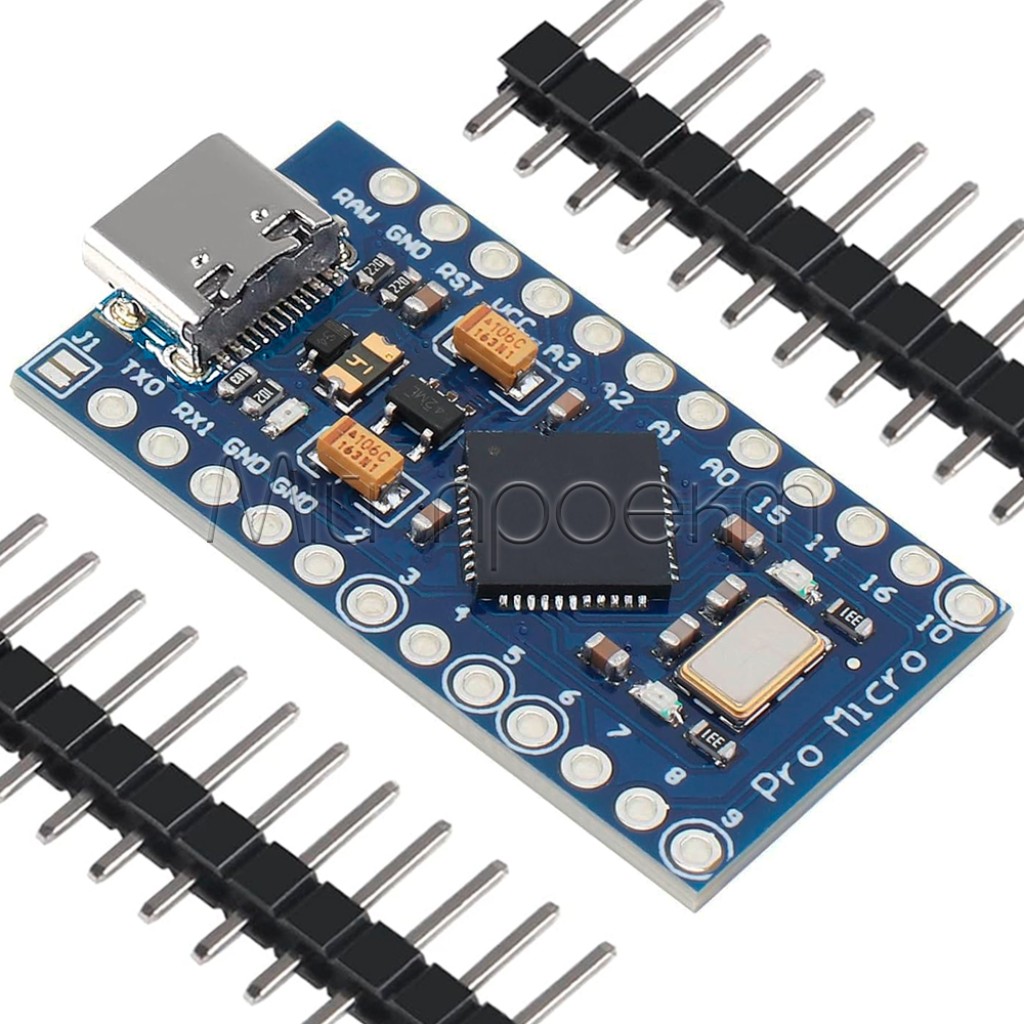

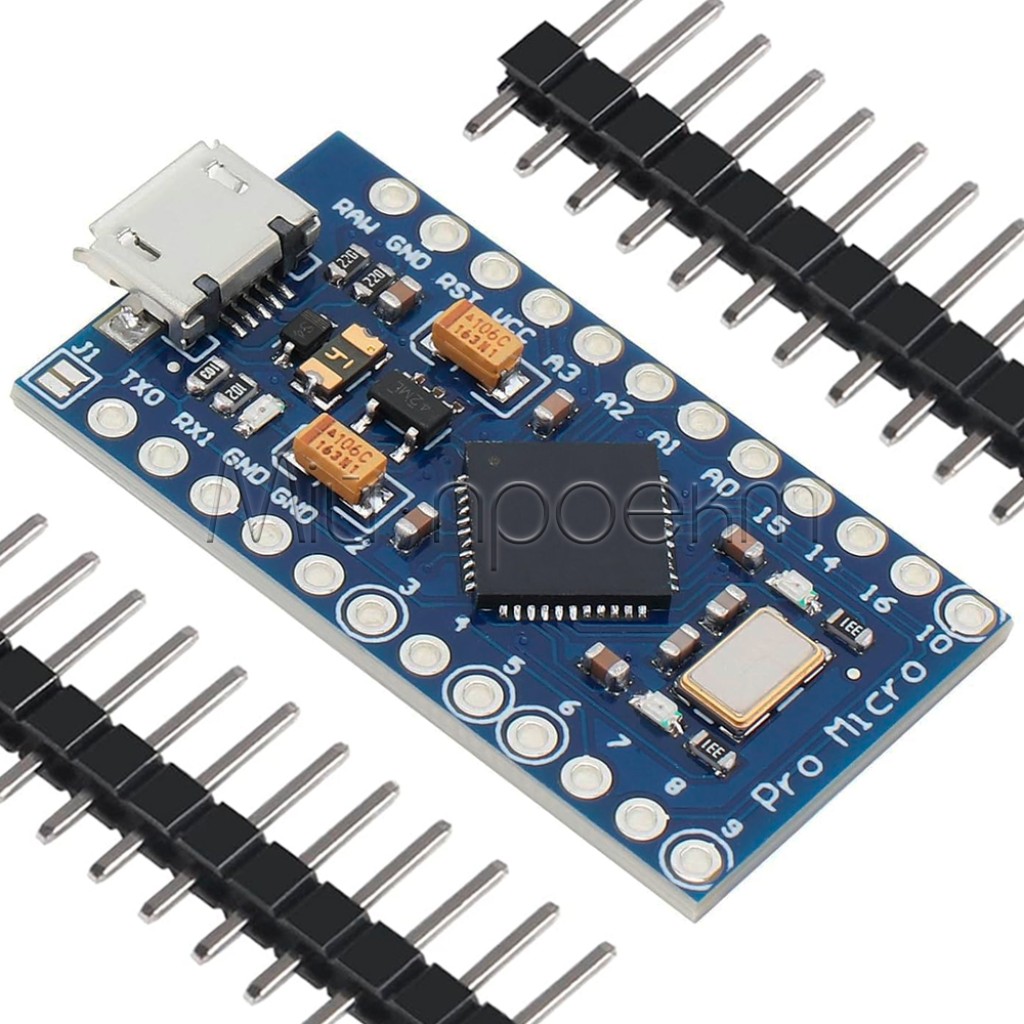

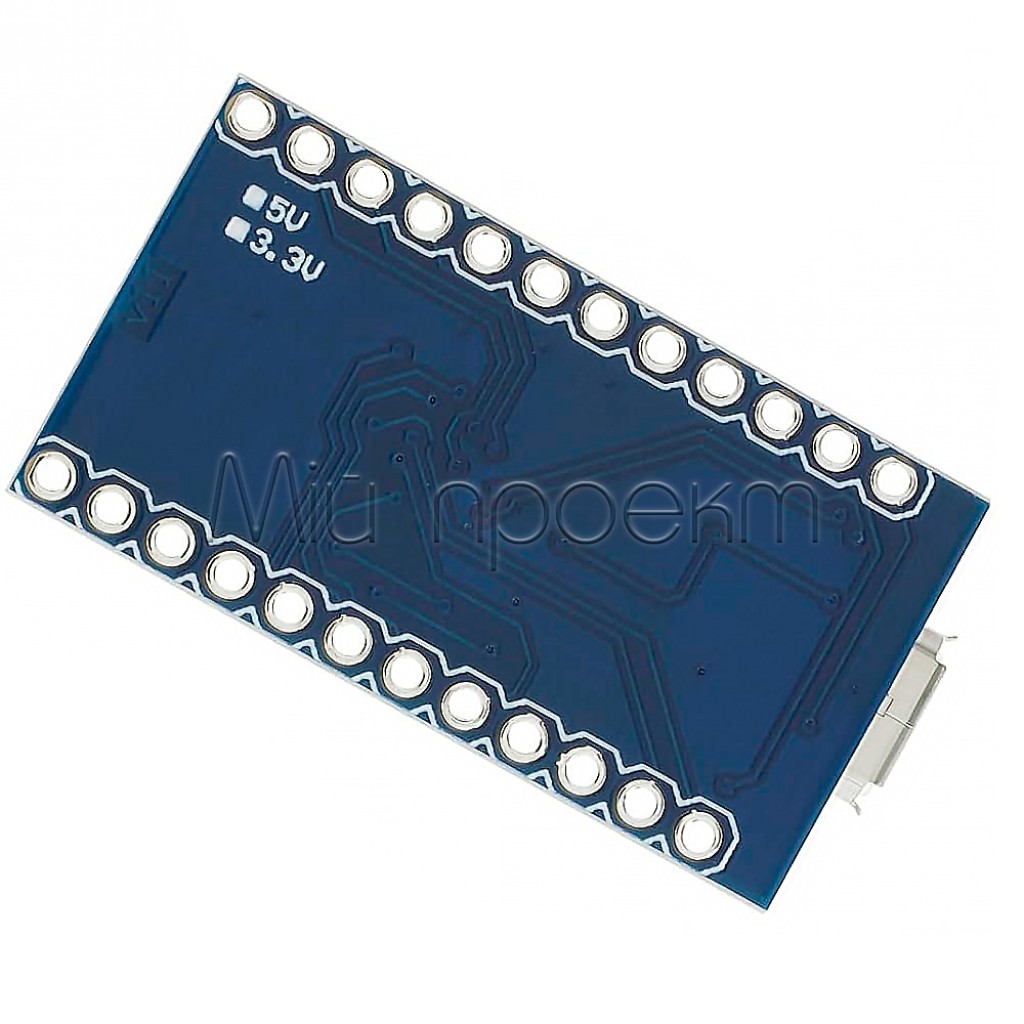

Arduino Pro Micro — компактная плата на основе микроконтроллера ATmega32U4, имеющая встроенную USB-поддержку, что позволяет плате выступать в роли HID-устройства (клавиатура, мышь и т.д.).
flowchart TD
subgraph ProMicro["Arduino Pro Micro (вид сверху)"]
direction TB
subgraph Components["Основные компоненты"]
MCU["ATmega32U4
Микроконтроллер"]
USB["Micro-USB/Type-C
порт"]
XTAL["16 МГц
Кварцевый резонатор"]
LED1["TX LED
(желтый)"]
LED2["RX LED
(желтый)"]
LED3["Power LED
(зеленый)"]
end
subgraph Pins["Выводы (контакты)"]
direction TB
subgraph LeftPins["Левая сторона"]
direction TB
L1["TX0/D1"] --- L2["RX1/D0"] --- L3["GND"] --- L4["GND"] --- L5["D2/SDA"] --- L6["D3/SCL"] --- L7["D4/A6"] --- L8["D5"]
end
subgraph RightPins["Правая сторона"]
direction TB
R1["RAW"] --- R2["GND"] --- R3["RST"] --- R4["VCC"] --- R5["D21/A3"] --- R6["D20/A2"] --- R7["D19/A1"] --- R8["D18/A0"]
end
end
end
classDef pin fill:#f96,stroke:#333,stroke-width:2px
class L1,L2,L3,L4,L5,L6,L7,L8,R1,R2,R3,R4,R5,R6,R7,R8 pin

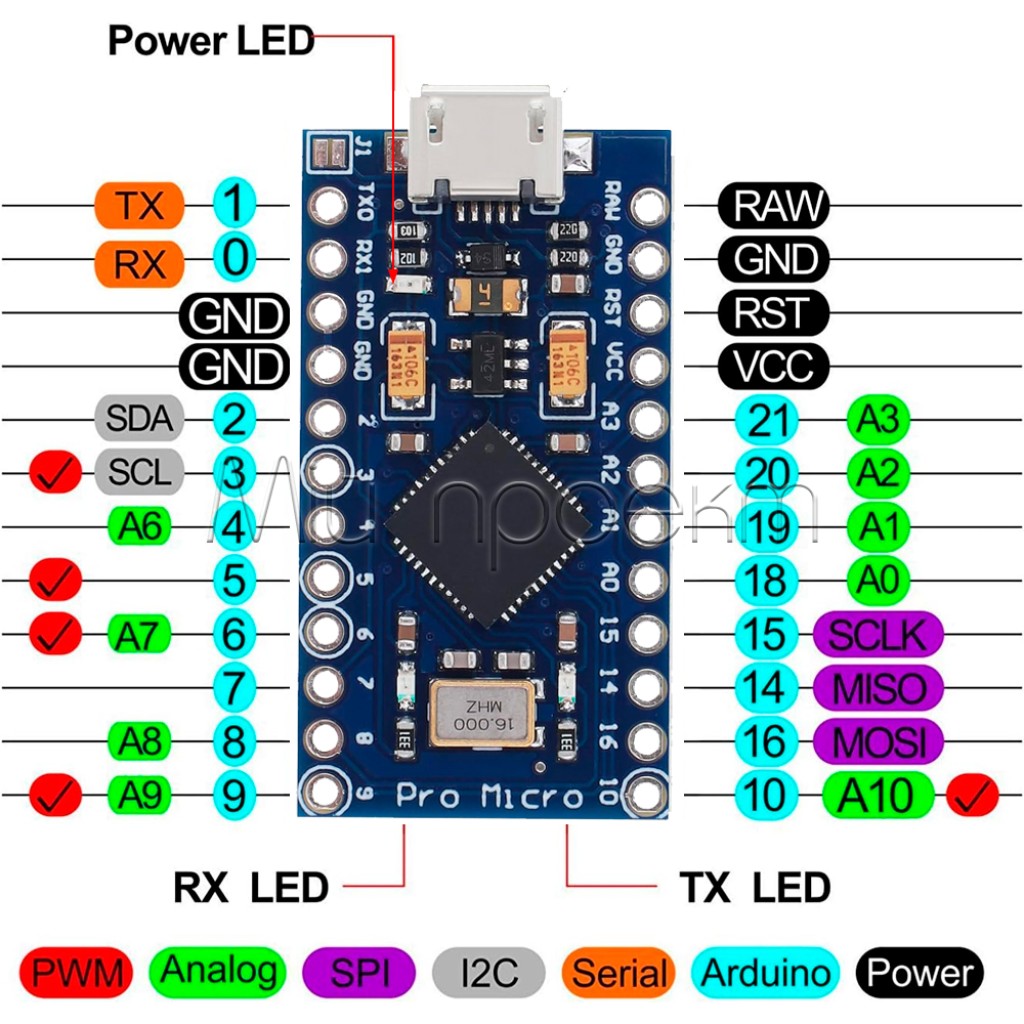

Назначение основных выводов:
| Вывод |
Назначение |
| RAW |
Необработанное входное питание (напрямую на стабилизатор) |
| VCC |
Регулируемое питание 5В |
| RST |
Сигнал сброса (активный уровень - низкий) |
| GND |
Земля (минус) |
| D0/RX, D1/TX |
Пины передачи/приема для Serial |
| D2/SDA, D3/SCL |
Пины для I2C интерфейса |
| D18-D21/A0-A3 |
Аналоговые входы (также можно использовать как цифровые) |
Arduino Pro Micro работает с уровнями напряжения 5В. Подключение к пинам сигналов более высокого напряжения может повредить микроконтроллер.
2. Необходимые компоненты для подключения и программирования
2.1. Основной набор
- Плата Arduino Pro Micro (оригинальная или клон)
- USB-кабель с разъемом Micro-USB или Type-C (в зависимости от версии платы)
- Компьютер с USB-портом
- Провод-перемычка (jumper wire) для ручного сброса (Reset)
2.2. Дополнительное программное обеспечение
- Arduino IDE (бесплатная среда разработки)
Для надежного подключения используйте качественный USB-кабель. Дешевые кабели могут вызывать проблемы с передачей данных во время программирования.
3. Установка Arduino IDE
- Скачайте Arduino IDE с официального сайта: www.arduino.cc/en/software
- Выберите версию для вашей операционной системы (Windows, macOS, Linux)
- Запустите инсталлятор (для Windows) или распакуйте архив (для macOS/Linux)
- Следуйте инструкциям инсталлятора
flowchart TD
A["Посетить arduino.cc"] --> B["Секция SOFTWARE"]
B --> C["Выбрать подходящую версию
для вашей ОС"]
C --> D["Открыть страницу донатов"]
D --> E["Нажать
'Just Download'"]
E --> F["Запустить инсталлятор"]
F --> G["Нажать 'I Agree'"]
G --> H["Выбрать компоненты
(по умолчанию - все)"]
H --> I["Выбрать путь установки"]
I --> J["Нажать 'Install'"]
J --> K["Дождаться завершения
установки"]
K --> L["Arduino IDE
установлено"]
4. Подключение и настройка Arduino Pro Micro
4.1. Подключение к компьютеру
- Подключите Micro-USB/Type-C кабель к соответствующему порту на Arduino Pro Micro
- Подключите другой конец кабеля к USB-порту компьютера
- Дождитесь, пока Windows установит необходимые драйверы
- Зеленый светодиод питания на плате должен загореться
4.2. Проверка подключения и определение COM-порта
flowchart TD
A["Щелкните ПКМ на 'Этот компьютер'"] --> B["Выберите 'Свойства'"]
B --> C["Выберите 'Диспетчер устройств'"]
C --> D["Разверните раздел
'Порты (COM & LPT)'"]
D --> E{"Найдите Arduino Pro Micro
или Arduino Leonardo"}
E -->|"Найдено"| F["Запомните номер COM-порта
(например, COM5)"]
E -->|"Не найдено"| G["Проверьте подключение
и драйверы"]
Клоны Arduino Pro Micro часто определяются как "Arduino Leonardo" из-за использования того же чипа ATmega32U4. Это нормально и не влияет на функциональность.
5. Настройка Arduino IDE для работы с платой
- Запустите Arduino IDE
- Перейдите в меню:
Инструменты → Плата
- Выберите
Arduino Leonardo (для большинства клонов Pro Micro) или Sparkfun Pro Micro (если доступно)
- Перейдите в меню:
Инструменты → Порт
- Выберите COM-порт, который вы определили ранее (например, COM5)
- Перейдите в меню:
Инструменты → Процессор (если доступно)
- Выберите
ATmega32U4 (5V, 16MHz)
Если ваша плата не определяется как Leonardo или Pro Micro, возможно, нужно установить дополнительные ядра плат. Для оригинальных плат SparkFun Pro Micro можно добавить поддержку через менеджер плат Arduino IDE.
6. Загрузка тестового скетча "Blink"
6.1. Открытие примера
- В Arduino IDE перейдите в меню:
Файл → Примеры → 01.Basics → Blink
- Скетч "Blink" откроется в редакторе
6.2. Код тестового скетча
// Тестовый скетч для проверки Arduino Pro Micro
// Заставляет мигать встроенный светодиод
void setup() {
// Инициализируем цифровой пин LED_BUILTIN как выход
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // Включаем светодиод (HIGH = включено)
delay(1000); // Ждем 1 секунду
digitalWrite(LED_BUILTIN, LOW); // Выключаем светодиод (LOW = выключено)
delay(1000); // Ждем 1 секунду
}
6.3. Загрузка скетча на плату
flowchart TD
A["Нажмите кнопку
'Загрузить' (Upload)
в Arduino IDE"] --> B{"Началась ли загрузка?"}
B -->|"Да"| C["Дождитесь сообщения
'Загрузка завершена'"]
B -->|"Ошибка"| D["Выполните ручной Reset
для входа в режим
загрузки"]
subgraph Reset["Процедура ручного Reset"]
E["Нажмите кнопку
'Загрузить' снова"] --> F["Возьмите провод-перемычку"]
F --> G["Когда в IDE появится надпись
'Загрузка...',
быстро замкните контакты
RST и GND на 1-2 секунды"]
G --> H["Уберите перемычку"]
end
D --> Reset
Reset --> C
C --> I["Проверьте работу:
светодиод должен мигать"]
Поскольку многие клоны Arduino Pro Micro не имеют физической кнопки Reset, вам может потребоваться выполнить ручной сброс, замкнув контакты RST и GND во время начала загрузки.
6.4. Процедура ручного Reset (если загрузка не удается)
- Нажмите кнопку "Загрузить" (стрелка вправо) в Arduino IDE
- Возьмите провод-перемычку (jumper wire)
- Когда в IDE появится сообщение о компиляции и начнется попытка загрузки, быстро замкните контакты RST и GND на плате на 1-2 секунды
- Вы должны услышать звук переподключения устройства к USB
- IDE должна успешно завершить загрузку
7. Примеры практического использования
7.1. Использование как HID-устройство (эмуляция клавиатуры)
#include "Keyboard.h"
void setup() {
// Инициализируем эмуляцию клавиатуры
Keyboard.begin();
// Ждем 3 секунды перед началом действий
delay(3000);
}
void loop() {
// Вводим текст
Keyboard.println("Привет от Arduino Pro Micro!");
// Ждем 5 секунд перед следующим вводом
delay(5000);
}
7.2. Подключение LED-дисплея TM1637
flowchart LR
ProMicro["Arduino Pro Micro"] --> Display["LED-дисплей TM1637"]
subgraph Connections["Подключение"]
A["VCC (Pro Micro)"] --> B["VCC (TM1637)"]
C["GND (Pro Micro)"] --> D["GND (TM1637)"]
E["D2 (Pro Micro)"] --> F["CLK (TM1637)"]
G["D3 (Pro Micro)"] --> H["DIO (TM1637)"]
end
#include "TM1637Display.h"
// Определяем пины для дисплея
#define CLK 2
#define DIO 3
// Создаем объект дисплея
TM1637Display display(CLK, DIO);
void setup() {
// Настраиваем яркость (0-7)
display.setBrightness(5);
// Очищаем дисплей
display.clear();
}
void loop() {
// Отображаем числа от 0 до 9999
for(int i = 0; i <= 9999; i++) {
display.showNumberDec(i);
delay(10);
}
}
8. Ограничения и технические характеристики
| Параметр |
Значение |
| Микроконтроллер |
ATmega32U4 |
| Тактовая частота |
16 МГц |
| Flash-память |
32 KB (4 KB используется для загрузчика) |
| SRAM |
2.5 KB |
| EEPROM |
1 KB |
| Цифровые выводы I/O |
18 |
| Аналоговые входы |
4 (A0-A3), 10-битное разрешение |
| ШИМ-каналы |
7 |
| Рабочее напряжение |
5В |
| Входное напряжение (рекомендуемое) |
7-12В (на пин RAW) |
| Ток на вывод I/O |
макс. 40 мА |
| USB |
Micro-USB или Type-C (в зависимости от версии) |

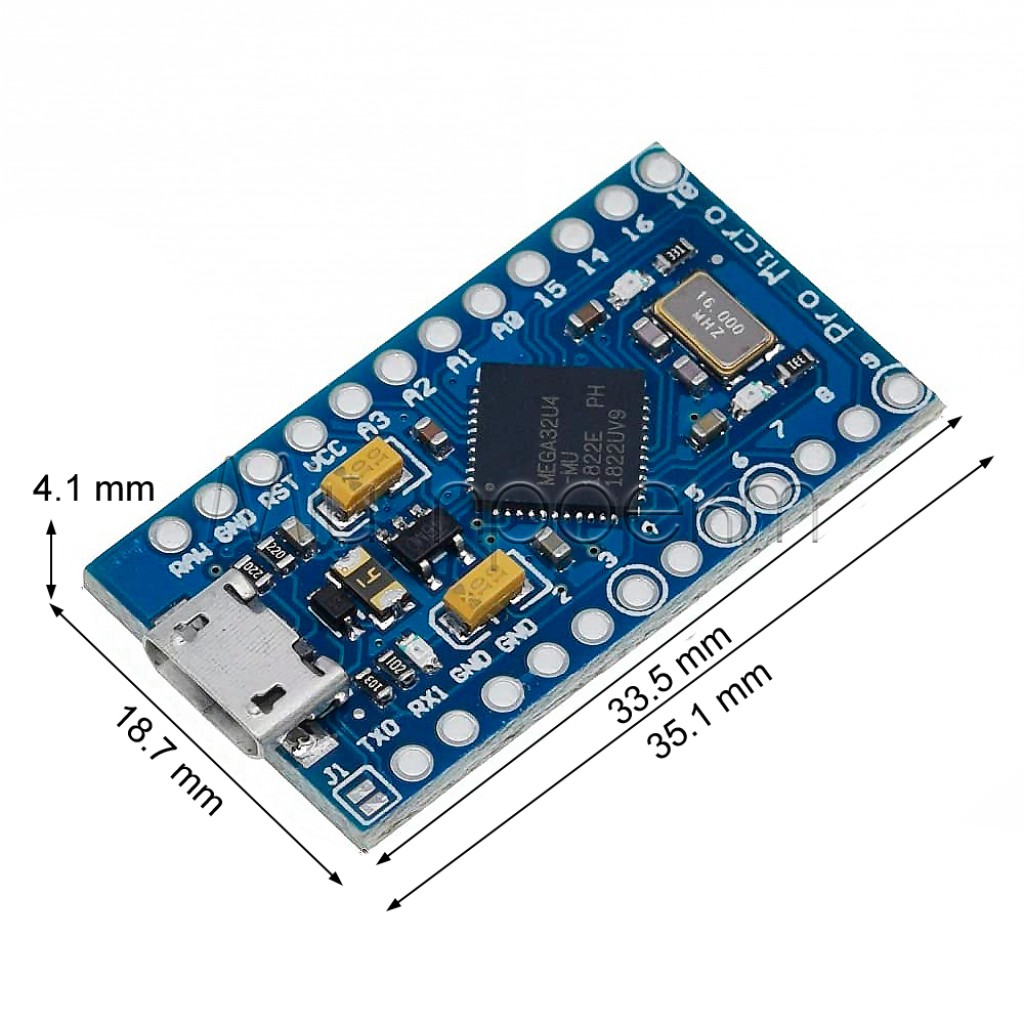

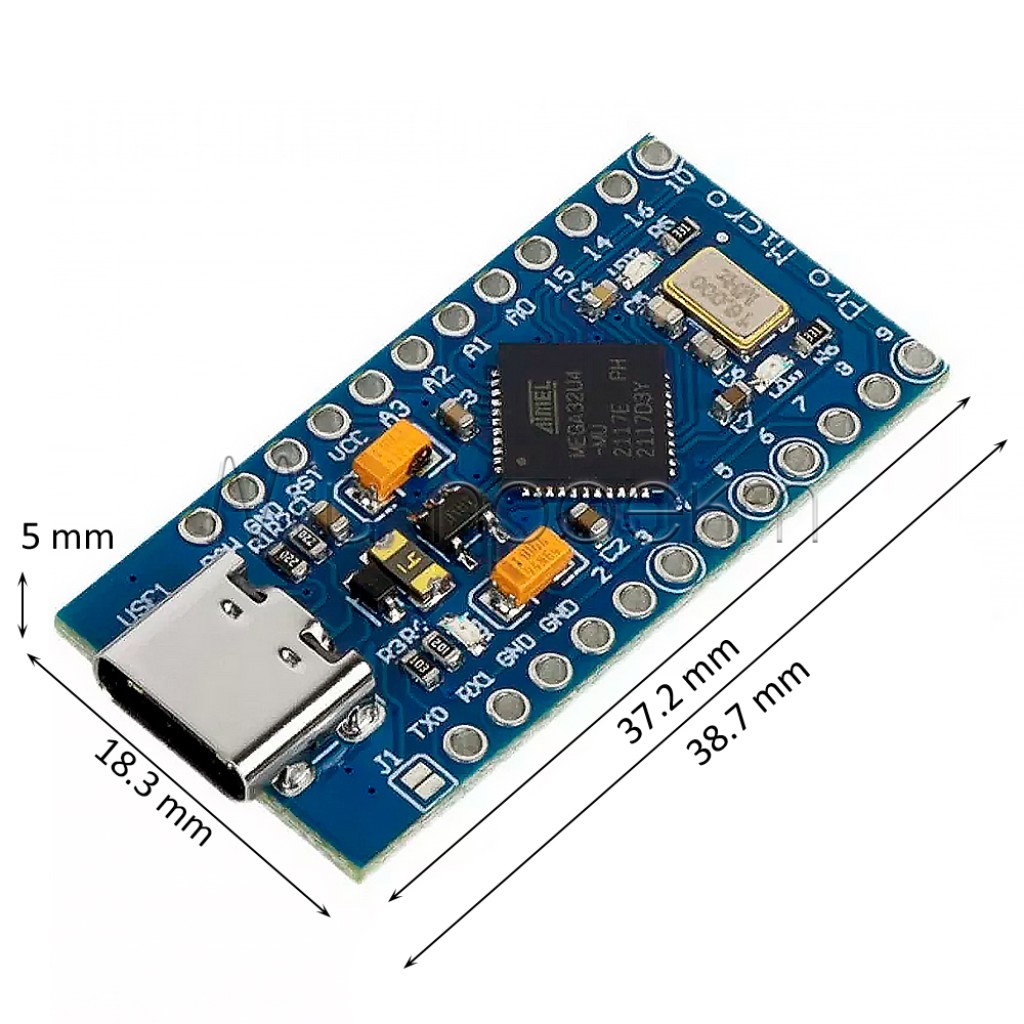

| Размеры |
~33x18 мм |
Arduino Pro Micro имеет ограниченное количество аналоговых входов (4) по сравнению с другими платами Arduino (например, Uno имеет 6).
9. Рекомендации и советы
Arduino Pro Micro идеально подходит для компактных проектов, где требуется эмуляция USB-устройств, таких как клавиатуры, мыши или MIDI-контроллеры.
- Защита от статического электричества: Перед работой с платой коснитесь заземленного металлического предмета для снятия статического заряда.
- Хранение и транспортировка: Используйте антистатические пакеты для хранения и переноски платы.
- Надежное подключение: При разработке постоянного проекта лучше использовать пайку вместо макетных плат для более надежного соединения.
- Работа с аналоговыми входами: При считывании аналоговых датчиков добавьте конденсатор 100nF между питанием и землей рядом с датчиком для уменьшения шума.
- Потребление энергии: Используйте режимы сна микроконтроллера для проектов с батарейным питанием.
Если вы планируете использовать Arduino Pro Micro для эмуляции клавиатуры или мыши, всегда добавляйте задержку 3-5 секунд в начале скетча (в функции setup()), чтобы иметь время отключить плату, если скетч работает некорректно.
10. Устранение типичных проблем
10.1. Плата не определяется
- Проверьте USB-кабель, попробуйте другой кабель
- Попробуйте другой USB-порт компьютера
- Убедитесь, что не используете кабель "только для питания" без данных
- Выполните двойной Reset: быстро замкните RST и GND дважды с интервалом менее секунды
10.2. Ошибки при загрузке скетча
- Правильно выберите плату и порт в Arduino IDE
- Выполните ручной Reset в правильный момент (во время сообщения "Загрузка...")
- Проверьте, не используют ли другие программы COM-порт платы
- Убедитесь, что закрыли монитор последовательного порта перед загрузкой
10.3. Скетч с эмуляцией клавиатуры/мыши работает некорректно
- Добавьте задержку (delay) 3-5 секунд в начале скетча
- Для аварийного отключения удерживайте кнопку Reset или замкните RST и GND
- При разработке скетчей с эмуляцией клавиатуры всегда добавляйте физическую кнопку для активации функций
11. Примеры проектов для Arduino Pro Micro
flowchart TD
ProMicro["Arduino Pro Micro"] --> P1["HID Проекты"]
ProMicro --> P2["IoT Проекты"]
ProMicro --> P3["Робототехника"]
ProMicro --> P4["Аудио контроллеры"]
P1 --> P1_1["Программируемый
медиа-контроллер"]
P1 --> P1_2["MIDI-контроллер"]
P1 --> P1_3["Кастомная клавиатура"]
P2 --> P2_1["Станция мониторинга
микроклимата"]
P2 --> P2_2["Пульт умного дома"]
P3 --> P3_1["Контроллер серводвигателей"]
P3 --> P3_2["Микроробот на гусеницах"]
P4 --> P4_1["USB аудио-визуализатор"]
P4 --> P4_2["Генератор звуковых
эффектов"]
classDef project fill:#e1f5fe,stroke:#03a9f4,stroke-width:2px
class P1_1,P1_2,P1_3,P2_1,P2_2,P3_1,P3_2,P4_1,P4_2 project
11.1. Мультимедийный контроллер
Создайте компактный контроллер для управления медиаплеером с кнопками воспроизведения/паузы, громкости, пропуска треков.
11.2. Миниатюрный MIDI-контроллер
Разработайте собственный MIDI-контроллер для музыкального программного обеспечения с использованием потенциометров и кнопок.
11.3. Станция мониторинга микроклимата
Подключите датчики температуры, влажности и давления для создания компактной метеостанции с выводом данных на компьютер.
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
