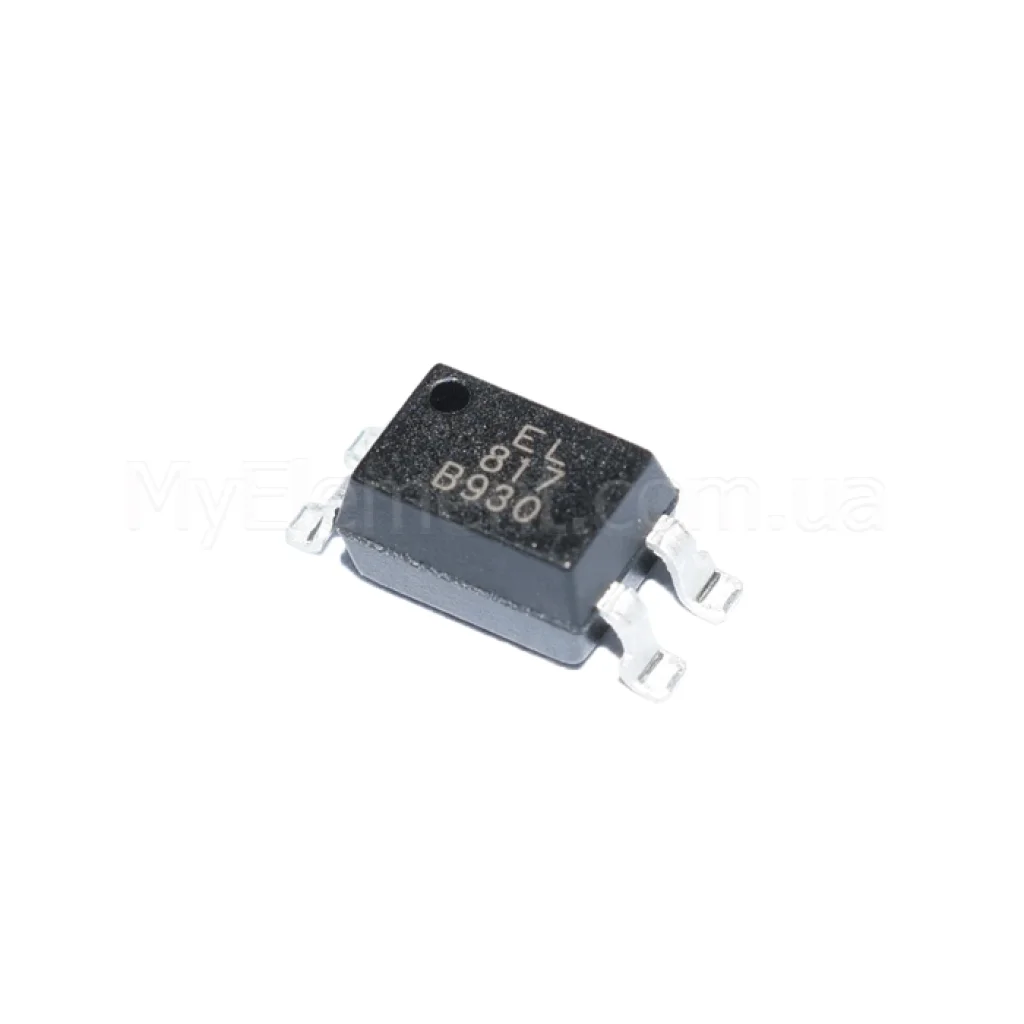

Оптрон EL817C SMD корпус SOP4

Код товару: 5413

4.00 грн

Опис

Оптрон EL817C SMD корпус SOP4

Фототранзисторна оптопара з інфрачервоним світлодіодом для надійної гальванічної розвʼязки керуючих і силових кіл у SMD-виконанні (4 виводи).

Основні переваги

Висока ізоляція 5000 Vrms

Забезпечує безпечну передачу сигналів між колами з різними потенціалами.

CTR класу C: 200–400%

Стабільна передача струму при IF=5 мА і VCE=5 В, зручна для логічних інтерфейсів.

Широкий температурний діапазон

Робота від -55°C до +110°C для промислових умов експлуатації.

SMD-виконання з рефлоу-пайкою

Пікова температура пайки 260°C (J-STD-020), підтримує до 3 циклів.

Ключові характеристики

Тип оптопари:	Фототранзистор, 1 канал
Корпус:	SMD, 4-вивідний (варіанти лід-форм S / S1 / S2)
CTR (EL817C):	200–400% @ IF=5 мА, VCE=5 В
Макс. струм колектора IC:	50 мА
VCEO (макс.):	35 В
VECO (макс.):	6 В
Ізоляційна напруга:	5000 Vrms (1 хв, RH 40–60%)
Робоча температура:	-55°C … +110°C
VF (світлодіод):	тип. 1.2 В, макс. 1.4 В @ IF=20 мА
IF (макс.):	60 мА
IFP (піковий):	1 А (1 мкс, імпульс)
VCE(sat):	тип. 0.1 В, макс. 0.2 В @ IF=20 мА, IC=1 мА
ICO (темновий ICEO):	макс. 100 нА @ VCE=20 В
Гранична частота fc:	80 кГц (VCE=5 В, IC=2 мА, RL=100 Ω)
Опір ізоляції RIO:	≥ 5×10¹⁰ Ω @ VIO=500 В DC
Ємність розвʼязки CIO:	тип. 0.6 пФ, макс. 1.0 пФ
Температура пайки (рефлоу):	пік 260°C, до 3 циклів

Детальні технічні параметри

Конфігурація виводів: 1 — Anode, 2 — Cathode, 3 — Emitter, 4 — Collector.
Вхідні параметри: IR (реверсний струм) макс. 10 мкА @ VR=4 В; Cin 30…250 пФ @ f=1 кГц.
Параметри виходу: BVCEO 35 В; BVECO 6 В; ICEO макс. 100 нА @ VCE=20 В.
Динаміка: tr тип. 4 мкс, tf тип. 3 мкс; fc 80 кГц (–3 дБ) при IC=2 мА, VCE=5 В, RL=100 Ω.
Виконання SMD: лід-форми S / S1 / S2; у даташиті наведено рекомендовані SMD-пади.
CTR-ранжування: C відповідає 200–400% (IF=5 мА, VCE=5 В) згідно з таблицею серії.

Примітка: параметри базуються на документації Everlight Electronics для EL817C (SMD, 4-вивідний). Джерело: Everlight Electronics Datasheet (PDF).

Основні сфери застосування

Програмовані контролери та системи керування.
Вимірювальні прилади та системні апарати.
Телекомунікаційне обладнання.
Побутові прилади.
Передача сигналів між колами різних потенціалів та імпедансів.

Сумісні позначення та альтернативи

Для SMD-виконання цієї серії сумісні варіанти позначень за лід-формою: EL817S(C), EL817S1(C), EL817S2(C) — електричні характеристики ідентичні, відрізняється форма SMD-виводів (див. «Order Information» у даташиті).

Питання-відповіді (FAQ)

Який діапазон CTR у версії EL817C?

200–400% при IF=5 мА та VCE=5 В (ранг C у таблиці серії EL817).

Чи підтримує компонент рефлоу-пайку в SMD?

Так. Допускається рефлоу з піком 260°C (за J‑STD‑020) та до 3 циклів, згідно з розділом «Soldering Condition».

Яка гранична частота роботи оптопари?

Типове значення fc становить 80 кГц за умов VCE=5 В, IC=2 мА, RL=100 Ω.
