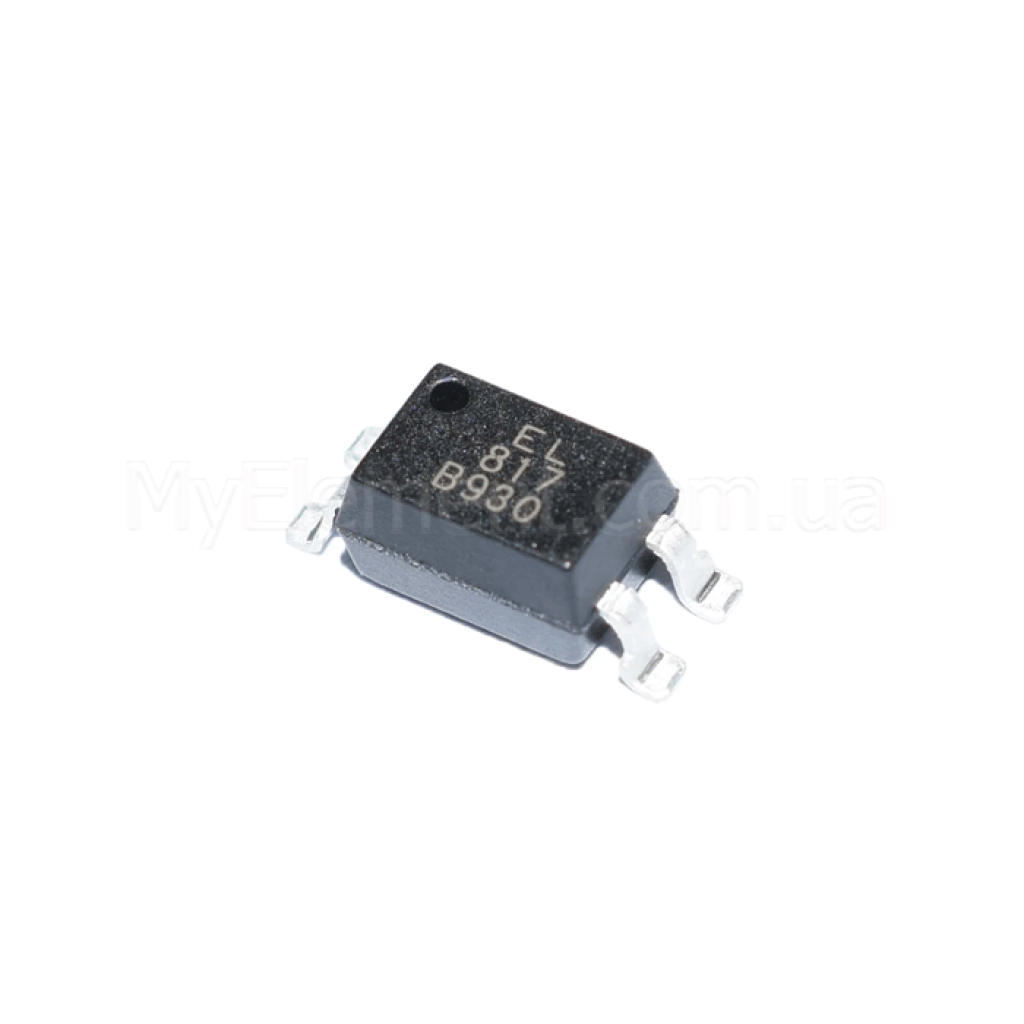

Оптрон EL817C SMD SOP4 корпус

Страна-производитель: Китай Код товара: 5413
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Оптрон EL817C SMD SOP4 корпус
Есть в наличии
Код товара: 5413
4.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальный ток на выходе:50 мА
Рабочая температура:-55°C до +110°C
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Оптрон EL817C SMD SOP4 корпус
Код товара: 5413
4.00 грн
Описание

Оптрон EL817C SMD корпус SOP4

Фототранзисторная оптопара с инфракрасным светодиодом для надежной гальванической развязки управляющих и силовых цепей в SMD-исполнении (4 вывода).

Основные преимущества

Высокая изоляция 5000 Vrms

Обеспечивает безопасную передачу сигналов между цепями с разными потенциалами.

CTR класса C: 200–400%

Стабильная передача тока при IF=5 мА и VCE=5 В, удобна для логических интерфейсов.

Широкий температурный диапазон

Работа от -55°C до +110°C для промышленных условий эксплуатации.

SMD-исполнение с рефлоу-пайкой

Пиковая температура пайки 260°C (J-STD-020), поддерживает до 3 циклов.

Ключевые характеристики

Тип оптопары:Фототранзистор, 1 канал
Корпус:SMD, 4-выводной (варианты лид-форм S / S1 / S2)
CTR (EL817C):200–400% @ IF=5 мА, VCE=5 В
Макс. ток коллектора IC:50 мА
VCEO (макс.):35 В
VECO (макс.):6 В
Изоляционное напряжение:5000 Vrms (1 мин, RH 40–60%)
Рабочая температура:-55°C … +110°C
VF (светодиод):тип. 1.2 В, макс. 1.4 В @ IF=20 мА
IF (макс.):60 мА
IFP (пиковый):1 А (1 мкс, импульс)
VCE(sat):тип. 0.1 В, макс. 0.2 В @ IF=20 мА, IC=1 мА
ICO (темновой ICEO):макс. 100 нА @ VCE=20 В
Граничная частота fc:80 кГц (VCE=5 В, IC=2 мА, RL=100 Ω)
Сопротивление изоляции RIO:≥ 5×10¹⁰ Ω @ VIO=500 В DC
Емкость развязки CIO:тип. 0.6 пФ, макс. 1.0 пФ
Температура пайки (рефлоу):пик 260°C, до 3 циклов

Детальные технические параметры

  • Конфигурация выводов: 1 — Anode, 2 — Cathode, 3 — Emitter, 4 — Collector.
  • Входные параметры: IR (обратный ток) макс. 10 мкА @ VR=4 В; Cin 30…250 пФ @ f=1 кГц.
  • Параметры выхода: BVCEO 35 В; BVECO 6 В; ICEO макс. 100 нА @ VCE=20 В.
  • Динамика: tr тип. 4 мкс, tf тип. 3 мкс; fc 80 кГц (–3 дБ) при IC=2 мА, VCE=5 В, RL=100 Ω.
  • Исполнение SMD: лид-формы S / S1 / S2; в даташите приведены рекомендованные SMD-пады.
  • CTR-ранжирование: C соответствует 200–400% (IF=5 мА, VCE=5 В) согласно таблице серии.
Примечание: параметры основаны на документации Everlight Electronics для EL817C (SMD, 4-выводной). Источник: Everlight Electronics Datasheet (PDF).

Основные области применения

  • Программируемые контроллеры и системы управления.
  • Измерительные приборы и системные аппараты.
  • Телекоммуникационное оборудование.
  • Бытовые приборы.
  • Передача сигналов между цепями разных потенциалов и импедансов.

Совместимые обозначения и альтернативы

Для SMD-исполнения этой серии совместимы варианты обозначений по лид-форме: EL817S(C), EL817S1(C), EL817S2(C) — электрические характеристики идентичны, отличается форма SMD-выводов (см. «Order Information» в даташите).

Вопросы-ответы (FAQ)

Каков диапазон CTR у версии EL817C?

200–400% при IF=5 мА и VCE=5 В (ранг C в таблице серии EL817).

Поддерживает ли компонент рефлоу-пайку в SMD?

Да. Допускается рефлоу с пиком 260°C (по J‑STD‑020) и до 3 циклов, согласно разделу «Soldering Condition».

Какова граничная частота работы оптопары?

Типичное значение fc составляет 80 кГц при условиях VCE=5 В, IC=2 мА, RL=100 Ω.
