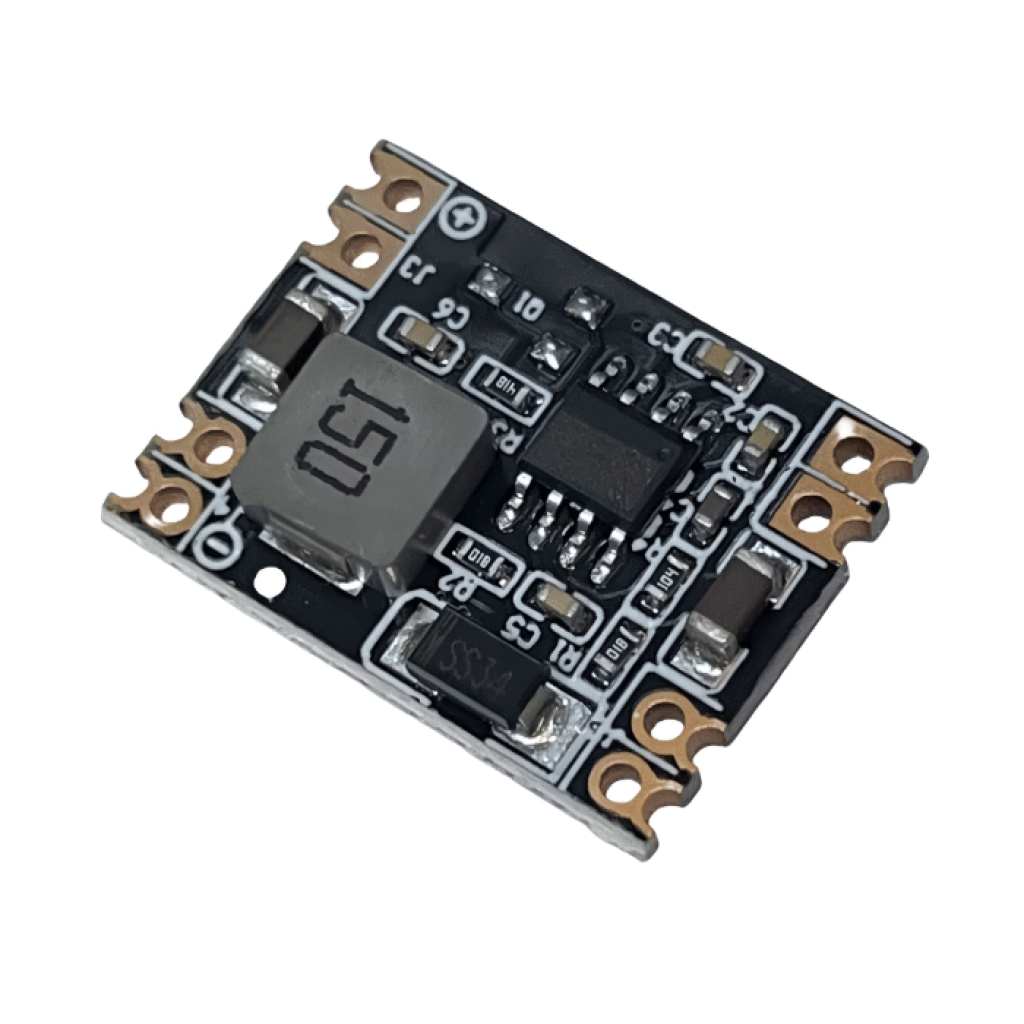

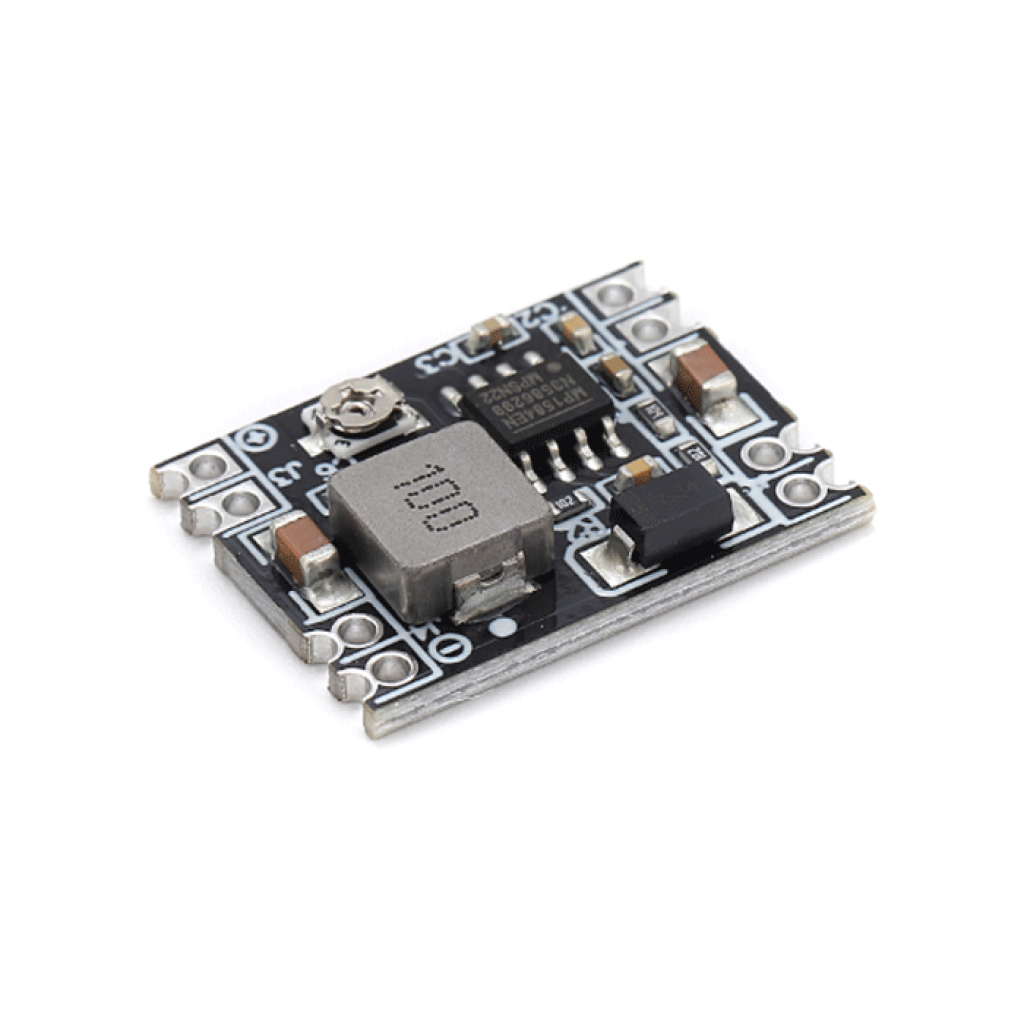

Коротко про MP1584EN
MP1584EN — компактний понижувальний DC-DC модуль для отримання нижчої стабілізованої напруги від джерела 7–26 В постійного струму.
Вихід модуля — 5 В або регульована напруга в межах 1–18 В. Для тривалої роботи рекомендовано навантаження до 1,6 А; значення 3 А є максимальним і не означає гарантованого безперервного режиму.
Ключові характеристики
- Тип перетворення
- понижувальний DC-DC, buck / step-down
- Контролер
- MP1584EN
- Вхідна напруга
- 7–26 В DC
- Вихідна напруга
- 5 В або 1–18 В у регульованому режимі
- Рекомендований тривалий струм
- до 1,6 А
- Максимальний струм
- до 3 А, не як гарантований безперервний режим
- Ефективність
- до 96%, залежно від режиму роботи
- Розміри модуля
- 22,3 × 17 × 4,2 мм
Детальний опис та особливості
Пониження та стабілізація напруги
Модуль перетворює вищу постійну напругу на нижчу й підходить для формування окремої шини живлення у контролерах, датчиках, засобах автоматики та інших низьковольтних пристроях. Вихід не може бути вищим за вхід, а для стабілізації потрібен запас між напругою джерела та потрібним виходом.
Вихід можна використовувати як 5-вольтовий або налаштовувати в діапазоні 1–18 В. У регульованому режимі положення підстроювального елемента саме по собі не показує встановлену напругу, тому її контролюють вимірювальним приладом до підключення споживача.
Струм і тепловий режим
Для тривалого навантаження слід орієнтуватися на струм до 1,6 А. Нагрів залежить від струму, різниці між вхідною та вихідною напругою, вентиляції, якості пайки та перерізу проводів. Після монтажу потрібно перевірити напругу й температуру модуля у фактичному режимі роботи.
Функції контролера
Контролер MP1584 працює за неізольованою понижувальною схемою та має внутрішнє обмеження струму й теплове вимкнення.[1] Ці функції не замінюють правильний вибір навантаження, зовнішній запобіжник, захист від переполюсування або попереднє налаштування вихідної напруги.
Підійде / не підійде
Підійде
- для отримання 3,3 В або 5 В для сумісних контролерів, датчиків і цифрових модулів від вищої DC-напруги;
- для пониження напруги адаптера або акумуляторної шини до рівня, потрібного малопотужній електроніці;
- для компактних робототехнічних, IoT та ремонтних конструкцій;
- для регульованого вузла живлення з робочим струмом у межах рекомендованих 1,6 А.
Не підійде
- коли потрібно підвищити напругу або підтримувати вихід при вході, нижчому за потрібне значення;
- для гарантованої безперервної роботи зі струмом 3 А;
- для прямого заряджання акумуляторів без окремого контролю струму та алгоритму для відповідної хімії;
- для потужних світлодіодів та інших навантажень, яким потрібен драйвер постійного струму;
- для систем, де потрібна гальванічна ізоляція входу від виходу.
Приклади застосування
Живлення контролера від 12 В
Вихід можна встановити на 5 В або 3,3 В для сумісної плати керування, якщо враховані її робоче й пікове споживання.
Окрема шина у робототехніці
MP1584EN може живити логіку, датчики або допоміжні модулі від акумуляторної шини з вищою напругою. Двигуни та сервоприводи слід оцінювати за пусковим струмом, а не лише за середнім споживанням.
Адаптація DC-адаптера
Від адаптера з напругою в межах 7–26 В можна отримати нижчу напругу для роутера, контролера чи іншого сумісного пристрою, попередньо перевіривши полярність, вихід і струм.
Компактний регульований вузол
Модуль можна вбудувати у прототип або стенд разом з індикатором напруги, запобіжником і роз'ємами, залишивши доступ для налаштування та вентиляції.
Підключення та налаштування
Підготуйте з'єднання

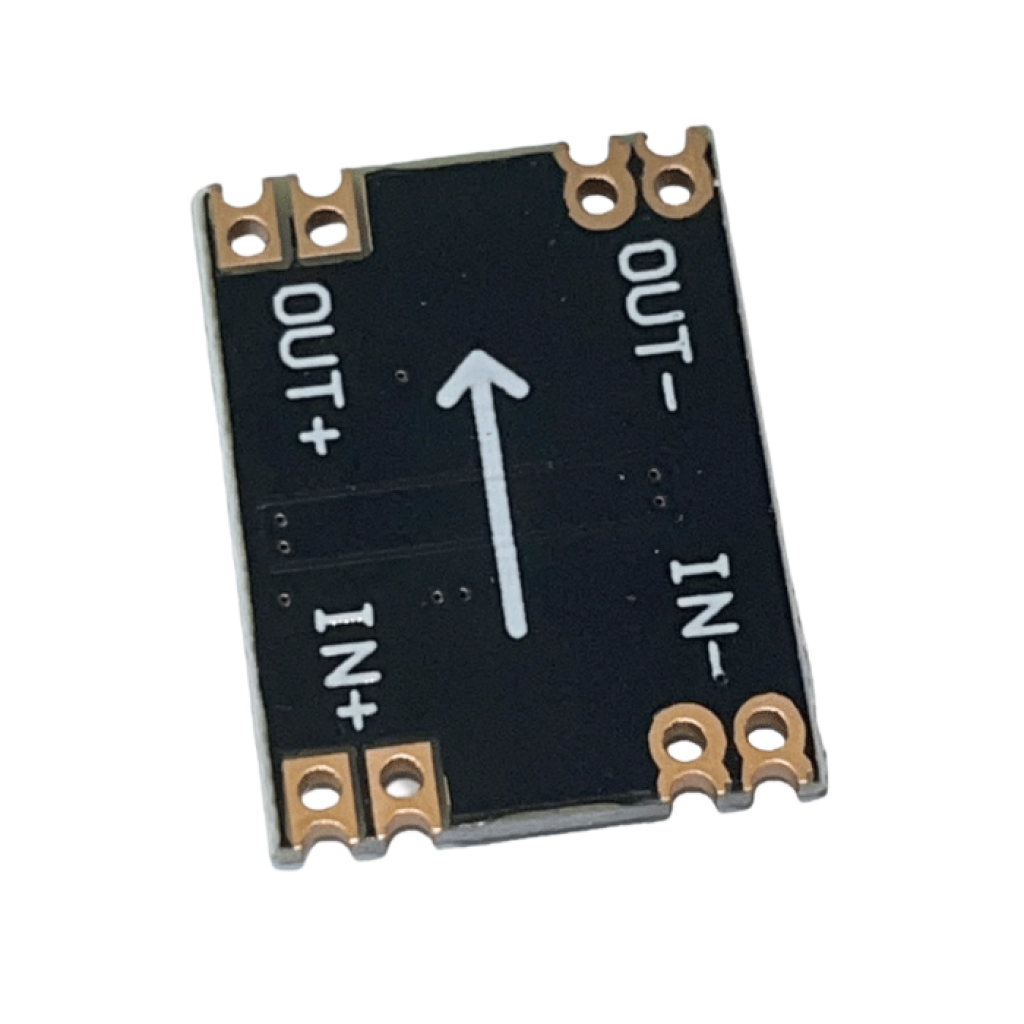

Припаяйте проводи до вхідних і вихідних майданчиків, дотримуючись позначень IN+, IN−, OUT+ та OUT−. Для навантаження оберіть відповідний переріз проводів.
Подайте вхідну напругу
Без підключеного навантаження подайте 7–26 В DC на вхід. Переконайтеся, що джерело має правильну полярність і достатній запас над потрібною вихідною напругою.
Перевірте вихід
Виміряйте напругу між OUT+ та OUT−. Для постійної індикації у корпусі можна додати 0,28-дюймовий цифровий вольтметр, попередньо звіривши його схему живлення та вимірювальний діапазон.
Налаштуйте регульований режим
Повільно змінюйте вихід у межах 1–18 В під контролем вимірювального приладу. Не підключайте чутливий пристрій, доки потрібне значення не встановлене й не перевірене.
Перевірте під навантаженням
Під'єднайте споживач, повторно виміряйте вихід і проконтролюйте нагрів. Для тривалої роботи не перевищуйте рекомендовані 1,6 А та зменште навантаження, якщо напруга просідає або температура надмірно зростає.
Альтернативи й сумісні товари
Якщо потрібен більший запас за вихідним струмом і габарити не критичні, розгляньте понижувальний модуль XL4015 до 5 А; його максимальний режим також потребує належного охолодження.
Для джерела з напругою понад 26 В може підійти MP4560 з входом 6–55 В і виходом 3–16 В, якщо його діапазон виходу та струм відповідають навантаженню.
Обмеження та безпека
Не переплутайте полярність
Модуль не має заявленого захисту входу від переполюсування. Помилка під час підключення IN+ та IN− може пошкодити перетворювач і навантаження.
Спочатку виміряйте вихід
Неправильно встановлена напруга може пошкодити контролер, датчик, роутер або інший пристрій. Налаштовуйте вихід без чутливого навантаження та перевіряйте його вимірювальним приладом.
3 А — максимальне значення
Для тривалої роботи орієнтуйтеся на струм до 1,6 А. За більшого навантаження тепловий режим і стабільність залежать від різниці напруг, вентиляції, монтажу та проводів.
Залишайте запас за вхідною напругою
MP1584EN не підвищує напругу. Якщо вхід наближається до потрібного виходу або просідає під навантаженням, модуль може втратити стабілізацію.
Захистіть відкриту плату
Не допускайте контакту плати з металевими предметами, вологою та провідним пилом. Для стаціонарного монтажу використовуйте корпус із вентиляцією та запобіжник, підібраний під конкретну систему.
FAQ
Чи може MP1584EN постійно працювати зі струмом 3 А?
Ні, 3 А не слід сприймати як гарантований безперервний режим. Для тривалої роботи рекомендовано до 1,6 А з перевіркою нагріву й стабільності виходу.
Чи можна отримати 12 В від джерела 12 В?
Стабільні 12 В від такого самого або нижчого входу цей понижувальний модуль не гарантує. Потрібне джерело з вищою напругою та практичним запасом під навантаженням.
Чи можна живити Arduino, ESP або іншу плату керування?
Так, якщо встановлена напруга відповідає точці живлення конкретної плати, а робоче та пікове споживання не перевищують можливості модуля. Перед підключенням виміряйте вихід.
Чи підходить модуль для заряджання акумулятора?
Не як самостійний зарядний пристрій. Для акумулятора потрібні контроль струму, алгоритм для відповідної хімії та належний захист батареї.
Чому модуль нагрівається або вихід просідає?
Перевірте струм навантаження, напругу джерела під навантаженням, запас між входом і виходом, якість пайки, переріз проводів та вентиляцію. За потреби зменште струм або оберіть потужніший перетворювач.
Документи та джерела
- Monolithic Power Systems, MP1584 — 3A, 1.5MHz, 28V Step-Down Converter: принцип роботи контролера, внутрішнє обмеження струму та теплове вимкнення.
