MOSFET Модуль драйвера тригерного перемикача PWM 20A-50A-100A

В наявності

Код товару: 1634

45.00 грн

Знайшли дешевше?

Максимальна сила струму *

20 А - Розпродано

50 А

100 А

-Робоча напруга-:5–26 В DC

-Максимальний струм-:20, 50 або 100 А залежно від обраного варіанта

-Вхідний сигнал-:5–12 В

-Розміри-:16,5 × 12,8 мм (20 і 50 А); 26,5 × 17,8 мм (100 А)

-Діапазон робочої температури-:−40…+85 °C

-Управління-:увімкнення/вимкнення, PWM

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 55 ₴

Meest Пошта

від 80 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

MOSFET Модуль драйвера тригерного перемикача PWM 20A-50A-100A

Код товару: 1634

45.00 грн

Опис

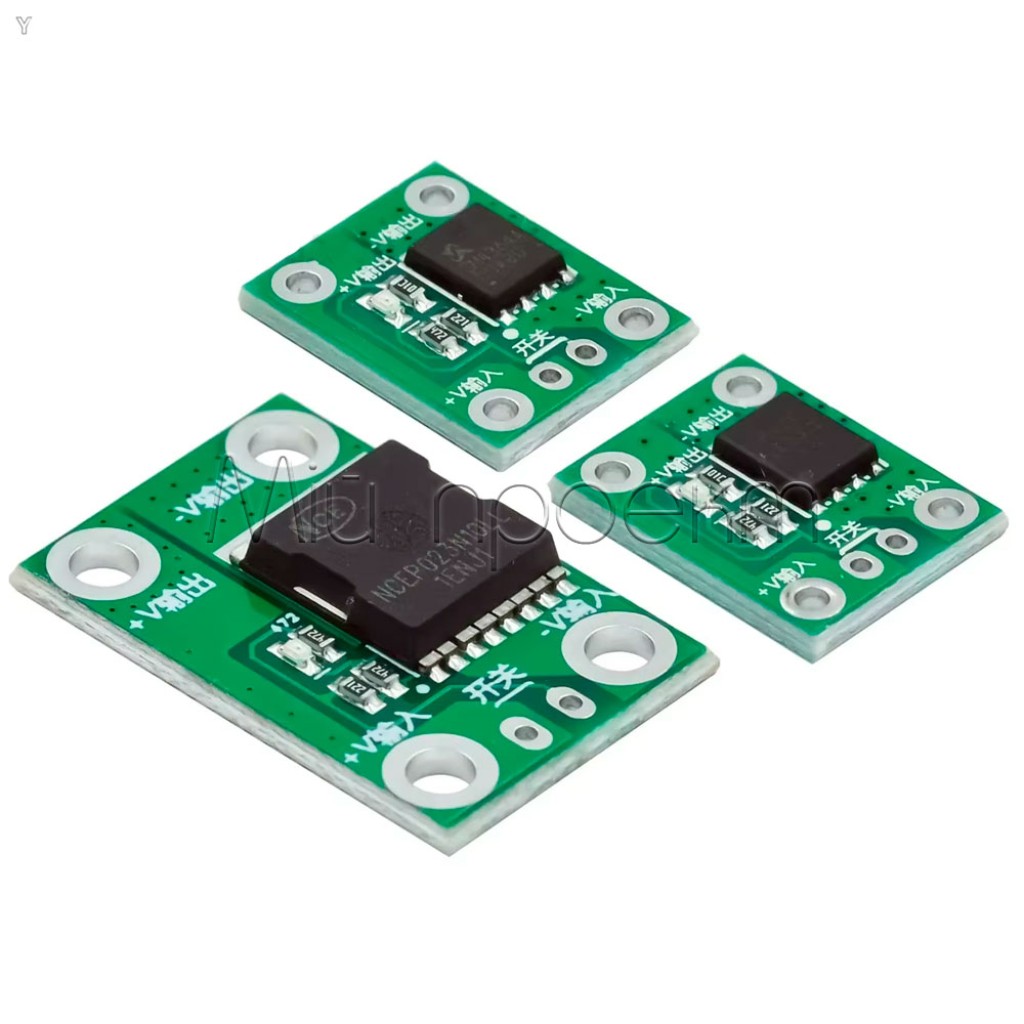

Коротко про MOSFET-модуль 20A/50A/100A

MOSFET-модуль комутує навантаження постійного струму з напругою 5–26 В за сигналом 5–12 В. Він працює як електронний ключ у режимі увімкнено/вимкнено або приймає PWM-сигнал для регулювання середньої потужності навантаження.

Варіанти 20 А, 50 А і 100 А відрізняються силовим виконанням та розмірами. Ці струмові позначення відповідають максимальному піковому або короткочасному навантаженню, тому для тривалої роботи потрібні запас за струмом, належні провідники, надійні з’єднання й контроль температури.

Ключові характеристики

Тип: MOSFET-ключ для навантажень постійного струму
Напруга силового кола: 5–26 В DC
Керувальний сигнал: 5–12 В
Режими керування: увімкнено/вимкнено, PWM
Варіанти за струмом: 20 А, 50 А або 100 А — максимальні пікові чи короткочасні значення

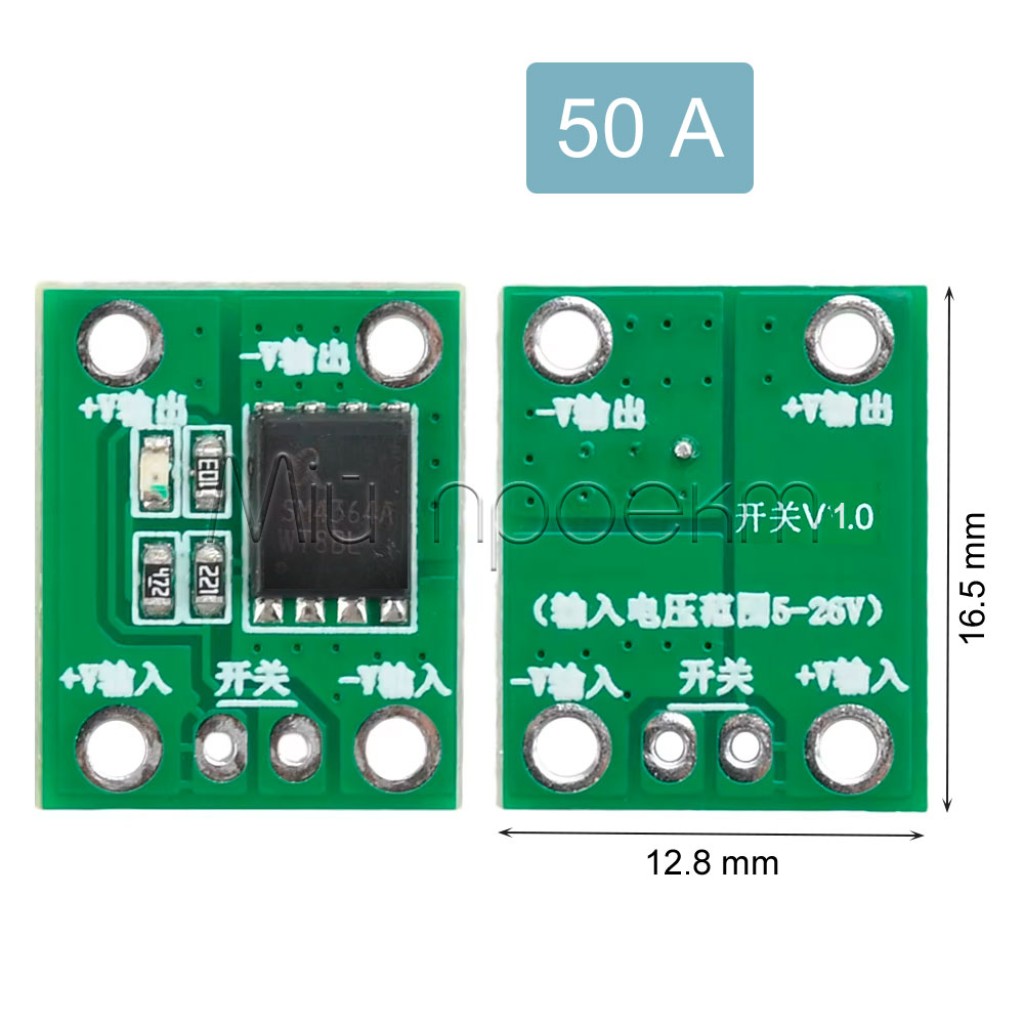

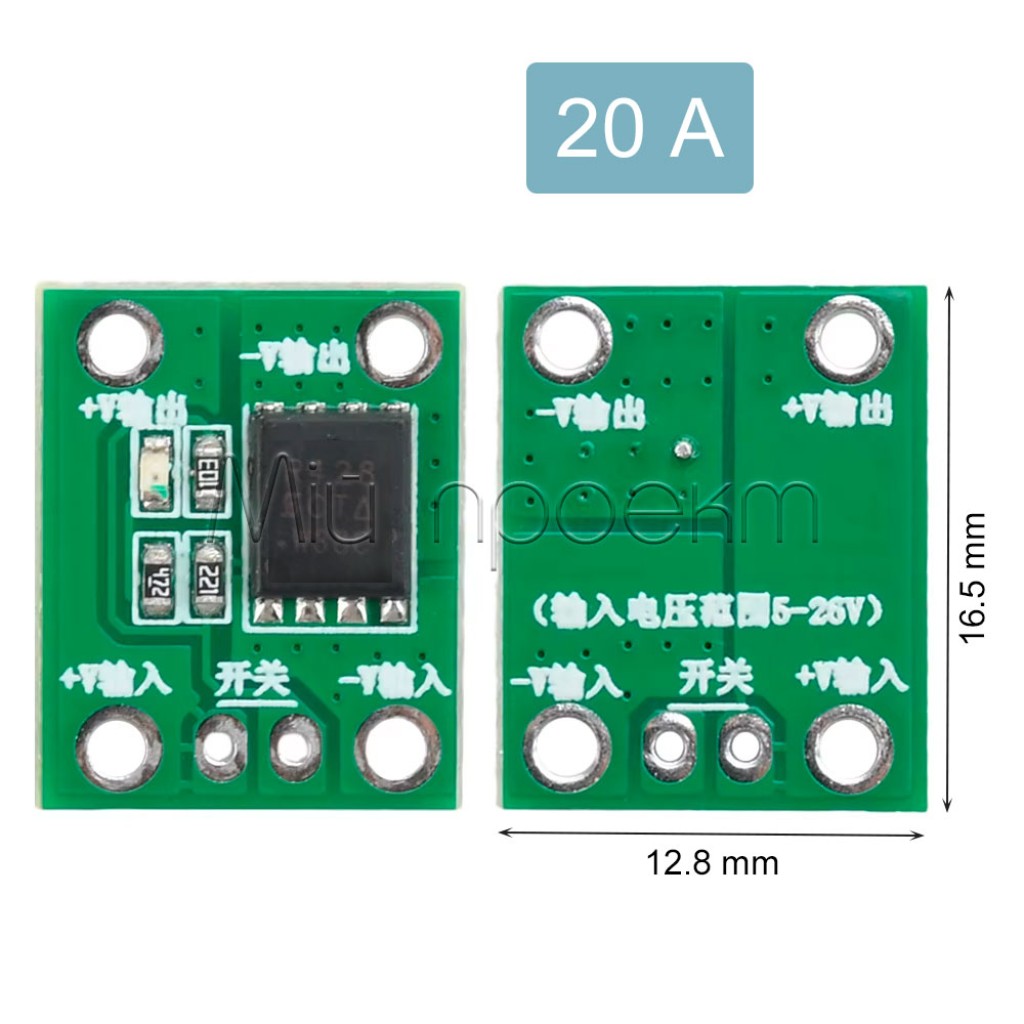

Розміри 20 А і 50 А: 16,5 × 12,8 мм

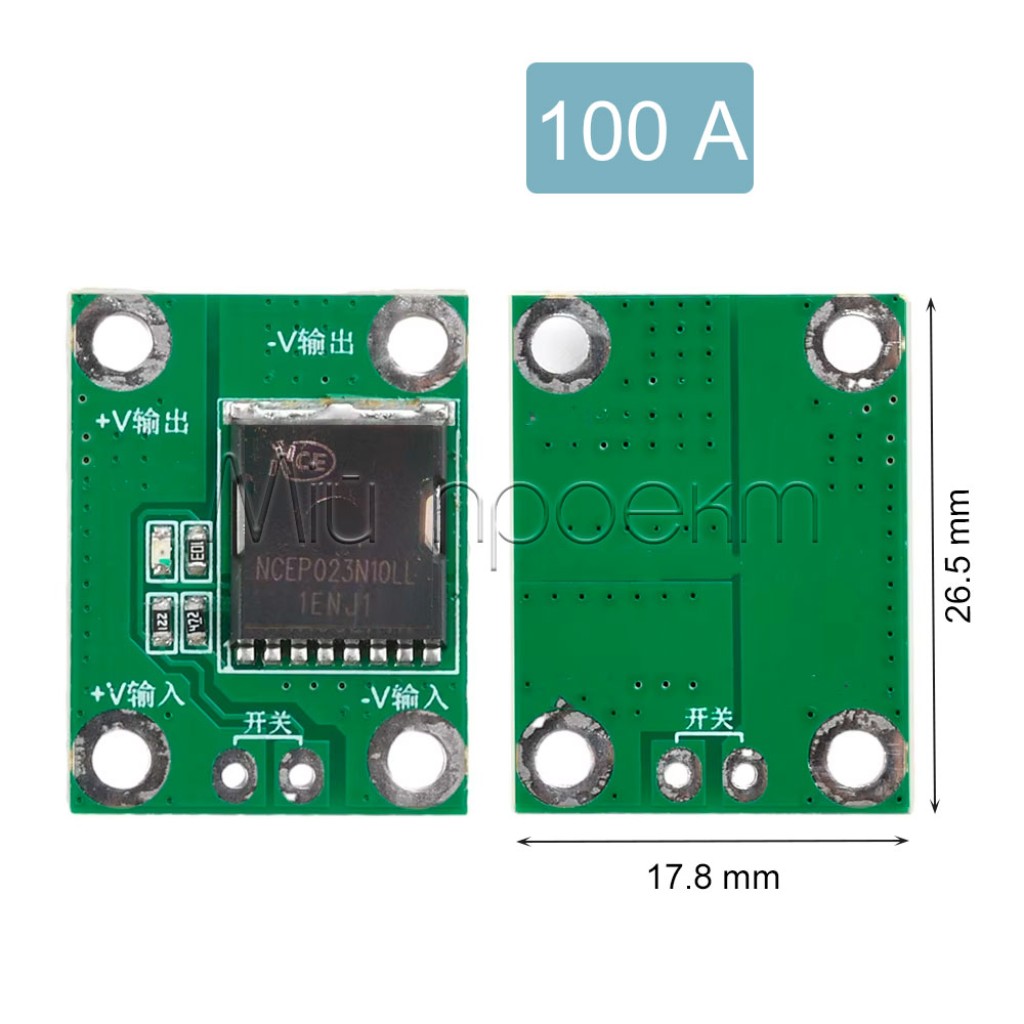

Розміри 100 А: 26,5 × 17,8 мм
Робоча температура: −40…+85 °C
Схема комутації: нижній ключ: комутація мінусової лінії навантаження

Детальний опис та особливості

Що робить модуль

MOSFET-модуль дає змогу керувати окремим джерелом живлення навантаження за допомогою малопотужного сигналу. У повністю відкритому стані ключ вмикає навантаження, а в режимі PWM швидко перемикає його й змінює середню потужність. Модуль не є стабілізатором або перетворювачем напруги: напругу силового кола задає зовнішнє джерело живлення.

Нижній ключ і спільна земля

Позитивна лінія проходить від входу до виходу, а MOSFET комутує мінусовий провід навантаження. Керувальний пристрій і силове джерело мають спільну землю. Така схема підходить для однобічного керування DC-навантаженням, але не забезпечує гальванічної розв’язки, реверсу двигуна або комутації по плюсовій лінії.

Керування від мікроконтролера

Для прямого керування потрібен сигнал 5–12 В. Наприклад, 5-вольтовий PWM-сигнал може формувати Nano V3.0 ATmega328P Type-C. Сумісність прямого входу з логікою 3,3 В не підтверджена, тому ESP32, Raspberry Pi та інші 3,3-вольтові контролери не слід підключати без перевірки порога входу або узгодження рівнів.

Як обирати струмовий варіант

Позначення 20 А, 50 А і 100 А не слід сприймати як гарантований безперервний струм. Фактичний тривалий режим залежить від нагрівання MOSFET, якості охолодження, перерізу проводів, контактів, температури середовища та режиму PWM. Для навантаження 15 А доцільно обрати варіант 50 А, а не 20 А, і перевірити температуру під реальним навантаженням.

Підійде / не підійде

Підійде

для увімкнення та PWM-керування DC LED-стрічками й іншими навантаженнями на 5–26 В;
для резистивних нагрівачів із окремим контролером температури та аварійним захистом;
для DC-двигунів, соленоїдів і електромагнітів за наявності захисту від зворотної ЕРС та запасу на пусковий струм;
для автоматики зі спільною землею і керувальним сигналом 5–12 В;
для однобічного керування швидкістю двигуна без реверсу.

Не підійде

для мережі 230 В AC або іншого змінного струму;
для схеми, якій потрібна гальванічна розв’язка, верхній ключ або реверс двигуна;
для прямого керування сигналом 3,3 В без перевірки рівнів;
для тривалої роботи на струмі 20 А, 50 А чи 100 А без теплової перевірки та запасу;
для стабілізації напруги, заряджання акумуляторів або захисту батарей.

Варіанти та розміри

Варіант	Розміри	Як трактувати струм
20 А	16,5 × 12,8 мм	пікове або короткочасне значення; для тривалого режиму потрібен значний запас
50 А	16,5 × 12,8 мм	пікове або короткочасне значення; контролюйте нагрівання і якість силового монтажу
100 А	26,5 × 17,8 мм	пікове або короткочасне значення; не використовуйте як гарантований безперервний струм

Вибирайте модуль за максимальним робочим і пусковим струмом навантаження, а не лише за його номінальною потужністю.

Приклади застосування

PWM-регулювання DC-освітлення

Мікроконтролер формує PWM-сигнал 5 В, а модуль змінює середню потужність сумісної LED-стрічки. Напруга стрічки, джерела та силового кола модуля має збігатися.

Керування нагрівачем

Зовнішній терморегулятор або мікроконтролер перемикає резистивний нагрівач. Окремий датчик температури, аварійне відключення й запобіжник мають залишатися незалежними від PWM-алгоритму.

Однобічне керування DC-двигуном

Модуль може вмикати двигун або регулювати його швидкість PWM-сигналом. Потрібно врахувати пусковий струм і встановити захисний діод паралельно двигуну; реверс цим модулем не реалізується.

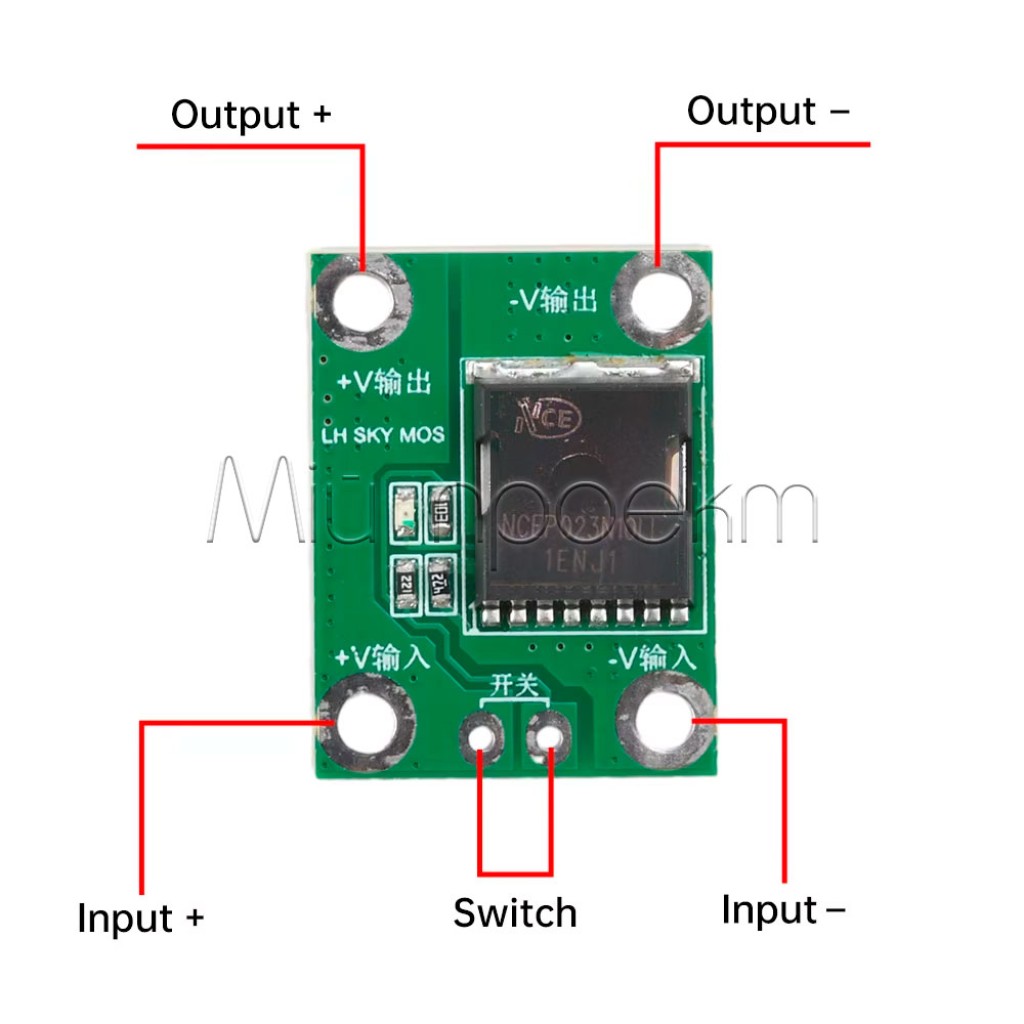

Підключення

Виберіть варіант і захист
Врахуйте робочий та пусковий струм, забезпечте запас, підберіть провідники, запобіжник і охолодження. Перед монтажем повністю вимкніть живлення.
Підключіть джерело
Плюс джерела 5–26 В підключіть до входу 输入+, мінус — до 输入−. Не змінюйте полярність і не перевищуйте 26 В.
Підключіть навантаження
Плюс навантаження підключіть до виходу 输出+, мінус — до 输出−. Переконайтеся, що клеми або паяні з’єднання витримують струм навантаження.
Підключіть керування
Подайте сигнал 5–12 В на контакти 开关 і об’єднайте землю керувального пристрою із землею силового джерела. Перед подаванням живлення звірте позначення контактів саме на отриманій платі.
Перевірте на малому навантаженні
Спочатку перевірте режим увімкнено/вимкнено з обмеженням струму, потім PWM. Поступово підвищуйте навантаження та контролюйте температуру модуля, проводів і з’єднань.

Обмеження та безпека

Лише постійний струм до 26 В

Не підключайте модуль до мережі 230 В AC. Не перевищуйте 26 В у силовому колі та дотримуйтеся полярності під час монтажу.

Захист індуктивного навантаження

Двигун, реле, соленоїд або електромагніт створює викид напруги під час вимкнення. Встановіть паралельно навантаженню діод, розрахований на відповідні струм і напругу: катод зі смужкою підключіть до плюса, анод — до мінуса.

Струмове позначення не є тривалим номіналом

Не плануйте безперервну роботу на 20 А, 50 А або 100 А лише за назвою варіанта. Зменште навантаження, передбачте охолодження й припиніть роботу, якщо MOSFET, плата, провідники або контакти надмірно нагріваються.

Зовнішній запобіжник обов’язковий

Модуль не замінює захист проводки від перевантаження або короткого замикання. Установіть запобіжник якомога ближче до джерела живлення; для сумісного тримача Mini можна вибрати автомобільний запобіжник Mini на 1–40 А. Номінал визначайте за найслабшим елементом конкретного кола.

Автомобільна мережа потребує додаткового захисту

Для встановлення в автомобілі передбачте захист від імпульсних перенапруг, переполюсування та вібрації. Номінальні 12 В або 24 В бортмережі не гарантують, що всі перехідні процеси залишаться в межах 26 В.

FAQ

Який струм можна використовувати безперервно?

Фіксований гарантований безперервний струм не визначений. Позначення 20 А, 50 А і 100 А є піковими або короткочасними; тривалий режим потрібно вибирати із запасом і перевіряти за температурою під реальним навантаженням.

Чи можна керувати модулем від Arduino?

Так, якщо вихід формує сигнал 5 В і земля Arduino з’єднана із землею силового джерела. Навантаження живиться від окремого джерела 5–26 В, а не від GPIO.

Чи працюватиме пряме керування від ESP32 або Raspberry Pi?

Прямий вхід 3,3 В не підтверджений, тому безпечніше використати узгодження рівнів або інший модуль із підтримкою 3,3 В. Для такого завдання можна розглянути MOSFET-модуль D4184 із керуванням 3,3/5 В.

Чи регулює PWM вихідну напругу?

Ні. PWM змінює частку часу, протягом якого навантаження підключене до джерела, і таким чином змінює середню потужність. Стабілізацію напруги цей модуль не виконує.

Чи можна змінювати напрямок обертання двигуна?

Ні. Це один нижній MOSFET-ключ для увімкнення або PWM-керування в одному напрямку. Для реверсу потрібен H-міст або відповідний драйвер двигуна.

Альтернативи й сумісні товари

Для ручного регулювання яскравості 12- або 24-вольтової LED-стрічки без мікроконтролера підійде PWM-димер 12–24 В до 30 А з потенціометром.
Для керування безпосередньо від логіки 3,3 В використовуйте D4184, посилання на який наведено у FAQ.

Характеристики

-Основні-

-Робоча напруга-

5–26 В DC

-Максимальний струм-

20, 50 або 100 А залежно від обраного варіанта

-Вхідний сигнал-

5–12 В

-Додаткові-

-Розміри-

16,5 × 12,8 мм (20 і 50 А); 26,5 × 17,8 мм (100 А)

-Діапазон робочої температури-

−40…+85 °C

-Управління-

увімкнення/вимкнення, PWM

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

Інструкція

Інструкція з підключення MOSFET-драйвера

Високопотужний тригерний модуль 20A/50A/100A

1. Ідентифікація та основні компоненти

flowchart TD
      subgraph MOS["Модуль MOSFET-драйвера"]
        direction TB

        subgraph TERMINALS["Клеми підключення"]
          VIN_POS["+V 输入
Вхід (+)"] --- VIN_NEG["-V 输入
Вхід (-)"]
          VOUT_POS["+V 输出
Вихід (+)"] --- VOUT_NEG["-V 输出
Вихід (-)"]
          SWITCH["开关
(Перемикач)"]
        end

        subgraph COMPONENTS["Основні компоненти"]
          MOSFET["MOSFET транзистор
(силовий ключ)"]
          DRIVER["Драйвер затвора
(Gate Driver)"]
          RESISTORS["Резистори та
інші компоненти"]
        end

        TERMINALS --- COMPONENTS
      end

      classDef terminal fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef component fill:#f5f5f5,stroke:#333,stroke-width:1px

      class VIN_POS,VIN_NEG,VOUT_POS,VOUT_NEG,SWITCH terminal
      class MOSFET,DRIVER,RESISTORS component

Указаний струм (20A/50A/100A) є максимальним піковим або короткочасним значенням. Для тривалої роботи рекомендується використовувати модуль зі значним запасом по струму (наприклад, для навантаження 15А краще обрати модуль на 50А, а не на 20А).

2. Необхідні компоненти та інструменти

MOSFET-драйвер: Модуль на 20A, 50A або 100A (залежно від потреб)
Джерело живлення для навантаження: Постійна напруга 5V-26V з достатнім струмом
Навантаження: Пристрій, яким ви керуватимете (двигун, LED-стрічка, нагрівальний елемент)
Джерело керуючого сигналу: Мікроконтролер (Arduino, ESP32), кнопка або перемикач
З'єднувальні проводи:
- Для силових кіл (рекомендовані перерізи):
  - До 20A: не менше 1.5 - 2.5 мм² (AWG 16-14)
  - До 50A: не менше 4 - 6 мм² (AWG 12-10)
  - До 100A: не менше 10 - 16 мм² (AWG 8-6)
- Для керуючого сигналу: тонкі проводи (0.22 мм² / AWG 24)
Додаткові компоненти:
- Клеми/наконечники для силових проводів (рекомендовано)
- Радіатор для MOSFET (обов'язково для 50A/100A модифікацій)
- Термопаста (для встановлення радіатора)
- Захисний діод (для індуктивних навантажень)
Інструменти:
- Викрутка для затягування клем
- Мультиметр
- Інструменти для зачистки та обтиску проводів

Використання проводів відповідного перерізу критично важливе для безпечної роботи з високими струмами. Недостатній переріз проводів може призвести до їх перегріву, падіння напруги та навіть пожежі.

3. Розуміння схеми підключення

flowchart LR
      subgraph POWER["Джерело живлення"]
        VCC["+V (5-26V)"]
        GND["-V (Земля)"]
      end

      subgraph MOS_MODULE["MOSFET-драйвер модуль"]
        VIN_POS["+V 输入
Вхід (+)"]
        VIN_NEG["-V 输入
Вхід (-)"]
        VOUT_POS["+V 输出
Вихід (+)"]
        VOUT_NEG["-V 输出
Вихід (-)"]

        subgraph SWITCH["开关 (Перемикач)"]
          SIG["SIG
(Сигнал)"]
          GND_CTRL["GND
(Земля)"]
        end

        MOSFET["MOSFET
Транзистор"]

        VIN_POS --> VOUT_POS
        VIN_NEG --> MOSFET
        MOSFET --> VOUT_NEG
        SIG --> MOSFET
      end

      subgraph LOAD["Навантаження"]
        LOAD_POS["+"]
        LOAD_NEG["-"]
      end

      subgraph CONTROL["Керуючий пристрій"]
        SIG_OUT["Вихід сигналу
(напр. пін Arduino)"]
        CTRL_GND["GND"]
      end

      VCC --> VIN_POS
      GND --> VIN_NEG
      VOUT_POS --> LOAD_POS
      LOAD_NEG --> VOUT_NEG

      SIG_OUT --> SIG
      CTRL_GND --> GND_CTRL
      GND_CTRL --> VIN_NEG
      CTRL_GND --> GND

      classDef power fill:#ffe0b2,stroke:#e65100,stroke-width:2px
      classDef module fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef load fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
      classDef control fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px
      classDef mosfet fill:#f5f5f5,stroke:#333,stroke-width:1px

      class VCC,GND power
      class VIN_POS,VIN_NEG,VOUT_POS,VOUT_NEG,SIG,GND_CTRL module
      class LOAD_POS,LOAD_NEG load
      class SIG_OUT,CTRL_GND control
      class MOSFET mosfet

3.1. Принцип роботи "Low-Side Switch"

Модуль працює за принципом "ключа на нижньому плечі" (low-side switch), це означає:

Комутація відбувається в негативному дроті навантаження - MOSFET транзистор розриває або замикає з'єднання навантаження з землею
Позитивна лінія живлення проходить через модуль напряму (від +V 输入 до +V 输出)
Керуючий сигнал вмикає MOSFET, створюючи шлях для протікання струму від навантаження до землі

Цей принцип роботи забезпечує простоту керування та високу ефективність. Однак зверніть увагу, що "мінус" навантаження НЕ з'єднаний напряму із "земною" шиною системи, а комутується через MOSFET транзистор.

4. Покрокова інструкція з підключення

ПЕРЕД ПОЧАТКОМ РОБОТИ: Переконайтесь, що всі джерела живлення ВИМКНЕНІ! Працюйте з відключеним живленням для запобігання коротким замиканням та ураженню електричним струмом.

4.1. Підключення джерела живлення

Підготуйте силовий провід відповідного перерізу для позитивного підключення.
Підключіть позитивний (+) вивід джерела живлення до клеми +V 输入 модуля.
Підготуйте силовий провід відповідного перерізу для негативного підключення.
Підключіть негативний (-) вивід джерела живлення до клеми -V 输入 модуля.
Переконайтесь, що з'єднання надійні та добре затягнуті.

4.2. Підключення навантаження

Підготуйте силовий провід відповідного перерізу для позитивного підключення навантаження.
Підключіть позитивний (+) вивід навантаження до клеми +V 输出 модуля.
Підготуйте силовий провід відповідного перерізу для негативного підключення навантаження.
Підключіть негативний (-) вивід навантаження до клеми -V 输出 модуля.

Для спрощення можна підключити позитивний вивід навантаження напряму до позитивного виводу джерела живлення, оскільки клеми +V 输入 і +V 输出 зазвичай внутрішньо з'єднані на платі модуля.

4.3. Підключення керуючого сигналу

Об'єднання земель (критично важливий крок!):
- З'єднайте землю (GND) вашого джерела керуючого сигналу (наприклад, GND Arduino) з землею основного джерела живлення (клема -V 输入 на модулі).
Підключення сигнальних проводів:
- Підключіть сигнальний вивід джерела керуючого сигналу (наприклад, цифровий пін Arduino) до сигнального контакту (SIG) клеми 开关 на модулі.
- Підключіть другий контакт клеми 开关 (GND_CTRL) до спільної землі (або до -V 输入, або до GND Arduino, який вже з'єднаний з -V 输入).

При використанні Arduino: підключіть GND Arduino до -V 输入 модуля, а також до GND_CTRL контакту клеми 开关 модуля (якщо він окремий), а цифровий пін Arduino (наприклад, D9 для ШІМ) до SIG контакту клеми 开关 модуля.

4.4. Встановлення радіатора (для 50A/100A версій)

Очистіть поверхню MOSFET транзистора та радіатора від забруднень.
Нанесіть тонкий шар термопасти на поверхню MOSFET транзистора.
Прикріпіть радіатор до MOSFET, забезпечивши щільний контакт.
Закріпіть радіатор (гвинтами, термоклеєм або спеціальними затискачами).

4.5. Захист для індуктивних навантажень

Якщо ви керуєте індуктивним навантаженням (двигун, реле, соленоїд), додайте захисний діод:

Підключіть діод паралельно до клем навантаження.
ВАЖЛИВО: Діод підключається в "зворотному" напрямку - анод до -V 输出, катод до +V 输出.
Використовуйте діод Шотткі або звичайний випрямний діод, розрахований на струм навантаження.

flowchart LR
      VOUT_POS["+V 输出
Вихід (+)"] --> LOAD_POS["+"]
      LOAD_POS --- LOAD_NEG["-"]
      LOAD_NEG --> VOUT_NEG["-V 输出
Вихід (-)"]

      DIODE["Захисний
діод"]
      DIODE -.-> |"Катод (K)
Смуга"| VOUT_POS
      DIODE -.-> |"Анод (A)"| VOUT_NEG

      classDef module fill:#e1f5fe,stroke:#0288d1,stroke-width:2px
      classDef load fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px
      classDef diode fill:#ffe0b2,stroke:#e65100,stroke-width:2px

      class VOUT_POS,VOUT_NEG module
      class LOAD_POS,LOAD_NEG load
      class DIODE diode

5. Перевірка та тестування

Фінальна перевірка:
- Ще раз перевірте всі з'єднання.
- Переконайтеся в правильності полярності (+ до +, - до -).
- Переконайтеся, що всі землі (основного живлення, керування) з'єднані разом.
- Перевірте, щоб не було коротких замикань між проводами або клемами.
- Переконайтеся, що силові проводи надійно закріплені та мають хороший контакт.
Початкове тестування:
- Якщо можливо, почніть з низької напруги та/або обмеження струму на джерелі живлення.
- Подайте живлення на керуючу схему (наприклад, увімкніть Arduino).
- Подайте живлення на основне джерело живлення.
Тестування режиму ON/OFF:
- Подайте високий рівень (5-12V) на сигнальний вхід 开关 (SIG).
- Навантаження повинно увімкнутись.
- Подайте низький рівень (0V) - навантаження повинно вимкнутись.
Тестування режиму ШІМ (PWM) (для мікроконтролерів):
- Використовуйте функцію ШІМ мікроконтролера (наприклад, analogWrite(pin, value) в Arduino, де value від 0 до 255).
- Змінюючи значення ШІМ, ви повинні спостерігати зміну потужності навантаження (яскравість світлодіодів, швидкість двигуна, тощо).
Контроль температури:
- Слідкуйте за температурою MOSFET транзистора на модулі, особливо при високих струмах або тривалій роботі.
- Якщо транзистор сильно нагрівається, вимкніть живлення та встановіть радіатор.

// Приклад коду для Arduino - керування навантаженням з ШІМ
const int mosPin = 9;   // Пін для керування MOSFET-драйвером (PWM)

void setup() {
  pinMode(mosPin, OUTPUT);
}

void loop() {
  // Плавне збільшення потужності
  for (int i = 0; i < 256; i++) {
    analogWrite(mosPin, i);  // Значення від 0 до 255
    delay(20);               // Затримка для плавної зміни
  }

  delay(1000);  // Пауза на максимальній потужності

  // Плавне зменшення потужності
  for (int i = 255; i >= 0; i--) {
    analogWrite(mosPin, i);
    delay(20);
  }

  delay(1000);  // Пауза на мінімальній потужності
}


6. Додаткові рекомендації та особливості використання

6.1. Вибір відповідної моделі

При виборі модуля враховуйте такі фактори:

Запас по струму: Обирайте модуль з запасом мінімум 50% від максимального струму навантаження
Тип навантаження: Для індуктивних навантажень (двигуни) потрібен більший запас через пускові струми
Режим роботи: При ШІМ-керуванні MOSFET нагрівається більше, ніж при простому перемиканні (ON/OFF)
Охолодження: Для 50A та 100A версій завжди потрібен додатковий радіатор

6.2. Частота ШІМ (PWM)

При використанні ШІМ враховуйте такі нюанси:

Стандартні частоти ШІМ мікроконтролерів (близько 500 Гц - 1 кГц для Arduino Uno, вищі для ESP32) підходять для більшості застосувань
Для світлодіодів підійде вища частота (щоб уникнути видимого мерехтіння)
Для двигунів і нагрівальних елементів достатньо стандартної частоти
Дуже високі частоти можуть збільшити нагрів MOSFET через втрати на перемикання

Якщо ви помічаєте мерехтіння LED-освітлення при використанні ШІМ, спробуйте збільшити частоту ШІМ. В Arduino це можна зробити, змінивши регістри таймерів (наприклад, TCCR1B = TCCR1B & B11111000 | B00000001; для збільшення частоти на пінах 9 і 10).

6.3. Практичні застосування

Модуль ідеально підходить для наступних застосувань:

Застосування	Рекомендована модель	Особливості підключення
Керування потужними LED-стрічками та освітленням	20A для стрічок до 10A, 50A для більших систем	Шим-керування для регулювання яскравості
Керування двигунами постійного струму	50A для більшості моторів, 100A для потужних систем	Обов'язково використовуйте захисний діод
Керування нагрівальними елементами	50A або 100A (залежно від потужності)	Можна використовувати ШІМ для регулювання температури
Автомобільна електроніка	50A для більшості автосистем	Забезпечте захист від перепадів напруги бортмережі
Робототехніка	20A для малих, 50A для середніх роботів	Гарне охолодження при роботі з серводвигунами

6.4. Рішення типових проблем

При виникненні будь-яких незвичайних ситуацій (перегрів, дим, миттєве спрацювання запобіжника) негайно вимкніть живлення та перевірте схему!

Проблема	Можлива причина	Рішення
Модуль не вмикає навантаження	Неправильне підключення керуючого сигналу, немає спільної землі	Перевірте з'єднання земель, переконайтеся, що керуючий сигнал достатньої напруги (5-12V)
Модуль сильно гріється	Струм навантаження занадто високий для даної моделі	Встановіть радіатор, зменшіть навантаження або виберіть потужніший модуль
Навантаження працює нестабільно	Падіння напруги на проводах, поганий контакт	Використовуйте проводи більшого перерізу, перевірте і затягніть клеми
Модуль вийшов з ладу	Перевантаження, відсутність радіатора, зворотня ЕРС	Замініть модуль, забезпечте належний захист (діоди, радіатор, обмеження струму)

Важливе зауваження: Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з напругою 220В.

FAQ (часті запитання)

?Як я можу керувати потужним пристроєм (до 26V), використовуючи слабкий сигнал, наприклад, від мікроконтролера (Arduino, ESP)?

!Модуль діє як електронний ключ. Ви подаєте живлення для навантаження (5-26V) на входи +V 输入 / -V 输入, а навантаження підключаєте до +V 输出 / -V 输出. Керуючий сигнал (логічний рівень 5-12V) від мікроконтролера подається на вхід 开关 (Перемикач), який вмикає/вимикає потужний MOSFET, замикаючи або розмикаючи коло для навантаження.
?Чи можу я цим модулем не просто вмикати/вимикати навантаження, а плавно регулювати його потужність (наприклад, яскравість світла чи швидкість двигуна)?

!Так, модуль підтримує керування за допомогою ШІМ (PWM) сигналу, який подається на вхід 开关. ШІМ дозволяє регулювати вихідну потужність шляхом зміни ширини імпульсів керуючого сигналу, що дає можливість контролювати аналогові величини, такі як швидкість двигуна або яскравість освітлення.

MOSFET Модуль драйвера тригерного перемикача PWM 20A-50A-100A

Коротко про MOSFET-модуль 20A/50A/100A

Ключові характеристики

Детальний опис та особливості

Що робить модуль

Нижній ключ і спільна земля

Керування від мікроконтролера

Як обирати струмовий варіант

Підійде / не підійде

Підійде

Не підійде

Варіанти та розміри

Приклади застосування

Підключення

Виберіть варіант і захист

Підключіть джерело

Підключіть навантаження

Підключіть керування

Перевірте на малому навантаженні

Обмеження та безпека

Лише постійний струм до 26 В

Захист індуктивного навантаження

Струмове позначення не є тривалим номіналом

Зовнішній запобіжник обов’язковий

Автомобільна мережа потребує додаткового захисту

FAQ

Який струм можна використовувати безперервно?

Чи можна керувати модулем від Arduino?

Чи працюватиме пряме керування від ESP32 або Raspberry Pi?

Чи регулює PWM вихідну напругу?

Чи можна змінювати напрямок обертання двигуна?

Альтернативи й сумісні товари

Інструкція з підключення MOSFET-драйвера

1. Ідентифікація та основні компоненти

2. Необхідні компоненти та інструменти

3. Розуміння схеми підключення

3.1. Принцип роботи "Low-Side Switch"

4. Покрокова інструкція з підключення

4.1. Підключення джерела живлення

4.2. Підключення навантаження

4.3. Підключення керуючого сигналу

4.4. Встановлення радіатора (для 50A/100A версій)

4.5. Захист для індуктивних навантажень

5. Перевірка та тестування

6. Додаткові рекомендації та особливості використання

6.1. Вибір відповідної моделі

6.2. Частота ШІМ (PWM)

6.3. Практичні застосування

6.4. Рішення типових проблем

FAQ (часті запитання)

?Як я можу керувати потужним пристроєм (до 26V), використовуючи слабкий сигнал, наприклад, від мікроконтролера (Arduino, ESP)?

?Чи можу я цим модулем не просто вмикати/вимикати навантаження, а плавно регулювати його потужність (наприклад, яскравість світла чи швидкість двигуна)?
