Модуль магнітний датчик із герконом

Name: Модуль магнітний датчик із герконом
Brand: Мій Проект
SKU: 1380
Price: 28.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 1380

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 1380

28.00 грн

Знайшли дешевше?

-Робоча напруга-:3.3 - 5 В

-Максимальний струм споживання-:5 мА

-Кількість контактів-:3

-Розміри-:31.5 х 14.5 х 9 мм

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль магнітний датчик із герконом

Код товару: 1380

28.00 грн

Опис

🧲 Модуль магнітний датчик із герконом

Компактний сенсор для детекції магнітних полів з регульованою чутливістю та цифровим виходом

Загальний опис

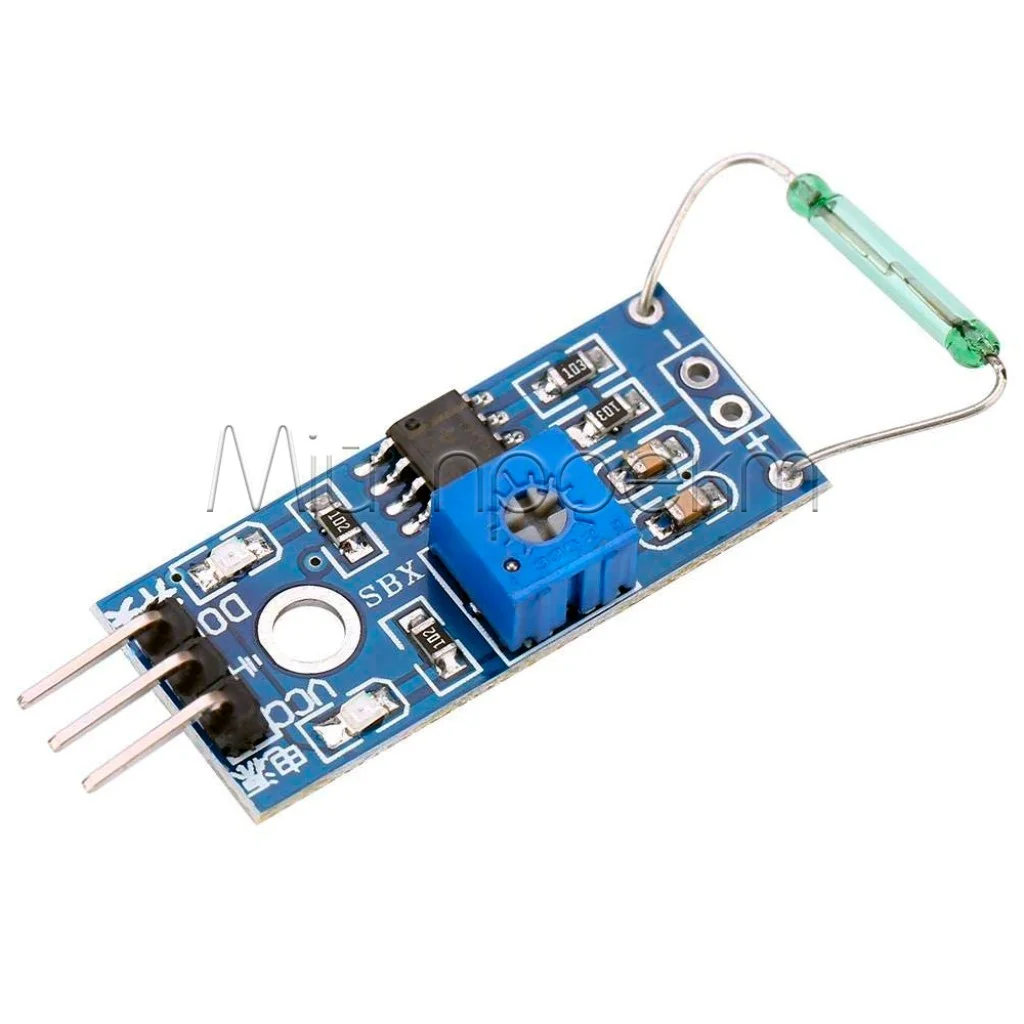

Модуль магнітний датчик із герконом – це надійний пристрій для безконтактного виявлення магнітних полів, який ідеально підходить для електронних проектів та автоматизованих систем. Він базується на герконовому перемикачі – скляній трубці з феромагнітними контактами, що замикаються під впливом магніту. Модуль оснащений компаратором LM393 для стабільного цифрового сигналу, регульованим потенціометром для налаштування чутливості та індикаторним світлодіодом. Цей сенсор працює на напругах від 3.3V до 5V, споживає мінімальний струм і забезпечує швидке реагування – час замикання близько 0.6 мс, розмикання 0.2 мс. Він сумісний з мікроконтролерами, такими як Arduino чи Raspberry Pi, і використовується в системах безпеки, автоматизації та робототехніці. Завдяки компактним розмірам (31.5 мм x 14.5 мм x 9 мм) і монтажному отвору, модуль легко інтегрується в будь-які проекти, забезпечуючи високу надійність та довговічність до мільярда циклів. Цей датчик є ідеальним вибором для ентузіастів електроніки та професіоналів, які шукають просте й ефективне рішення для детекції магнітних полів без фізичного контакту.

✅ Технічні переваги:

• Безконтактне виявлення – герконовий перемикач реагує на магнітне поле без фізичного дотику, що забезпечує високу надійність і запобігає зносу, ідеально для довгострокових застосувань у системах моніторингу.
• Регульована чутливість – вбудований потенціометр дозволяє точно налаштувати поріг детекції для різних магнітів і відстаней, роблячи модуль універсальним для різноманітних сценаріїв.
• Низьке енергоспоживання – споживає менше 5 мА, що робить його придатним для батарейних пристроїв і портативних систем, де енергоефективність є критичною.
• Швидке реагування – час перемикання становить 0.6 мс для замикання та 0.2 мс для розмикання, забезпечуючи миттєву реакцію в динамічних системах, таких як лічильники швидкості.
• Проста інтеграція – три піни (VCC, GND, DO) для легкого підключення до мікроконтролерів, з вбудованим компаратором для стабільного цифрового сигналу без додаткових компонентів.

🔧 Ідеальне рішення для:

Систем безпеки

Автоматизованих дверей

Робототехніки

Лічильників швидкості

Промислової автоматизації

Домашніх проектів DIY

Сенсорних систем

Моніторингу положення

💡 Широкі можливості застосування:

Системи безпеки – модуль виявляє відкриття дверей чи вікон за допомогою магніту, інтегруючись з мікроконтролерами для активації сигналізації. Він забезпечує надійний контроль доступу в домашніх або офісних приміщеннях, з можливістю налаштування чутливості для уникнення помилкових спрацьовувань. Цей сценарій ідеальний для створення простих охоронних систем з мінімальними витратами.
Робототехніка – використовується як кінцевий вимикач для визначення позиції рухомих частин робота, реагуючи на магнітне поле для зупинки механізмів. Модуль легко підключається до контролерів, дозволяючи реалізувати точне керування в автономних пристроях. Він сприяє підвищенню безпеки та точності в проектах з механічними елементами.
Лічильники швидкості – фіксує обертання колеса з магнітами, рахуючи імпульси для обчислення швидкості в велосипедах чи конвеєрах. Швидке реагування модуля забезпечує точні вимірювання в реальному часі. Це застосування корисно в промисловості та спорті для моніторингу динаміки руху.
Автоматизація дому – детектує положення вікон чи дверей для керування освітленням чи кліматом, інтегруючись з розумними системами. Регульована чутливість дозволяє адаптувати модуль до різних умов. Він полегшує створення енергоефективних рішень для повсякденного комфорту.
Промислові системи – моніторить положення обладнання на виробництві, сигналізуючи про зміни для автоматизованого контролю. Довговічність модуля забезпечує стабільну роботу в жорстких умовах. Це допомагає оптимізувати процеси та запобігати аваріям.

📦 Детальні технічні характеристики:

Робоча напруга: 3.3V до 5V DC
Споживання струму: Менше 5 мА
Тип виходу: Цифровий (HIGH/LOW)
Тип сенсора: Герконовий перемикач (нормально відкритий)
Компаратор: LM393 або еквівалент
Налаштування: Потенціометр для чутливості
Діапазон детекції: До 1.5-2 см залежно від магніту
Час перемикання: Замикання 0.6 мс, розмикання 0.2 мс

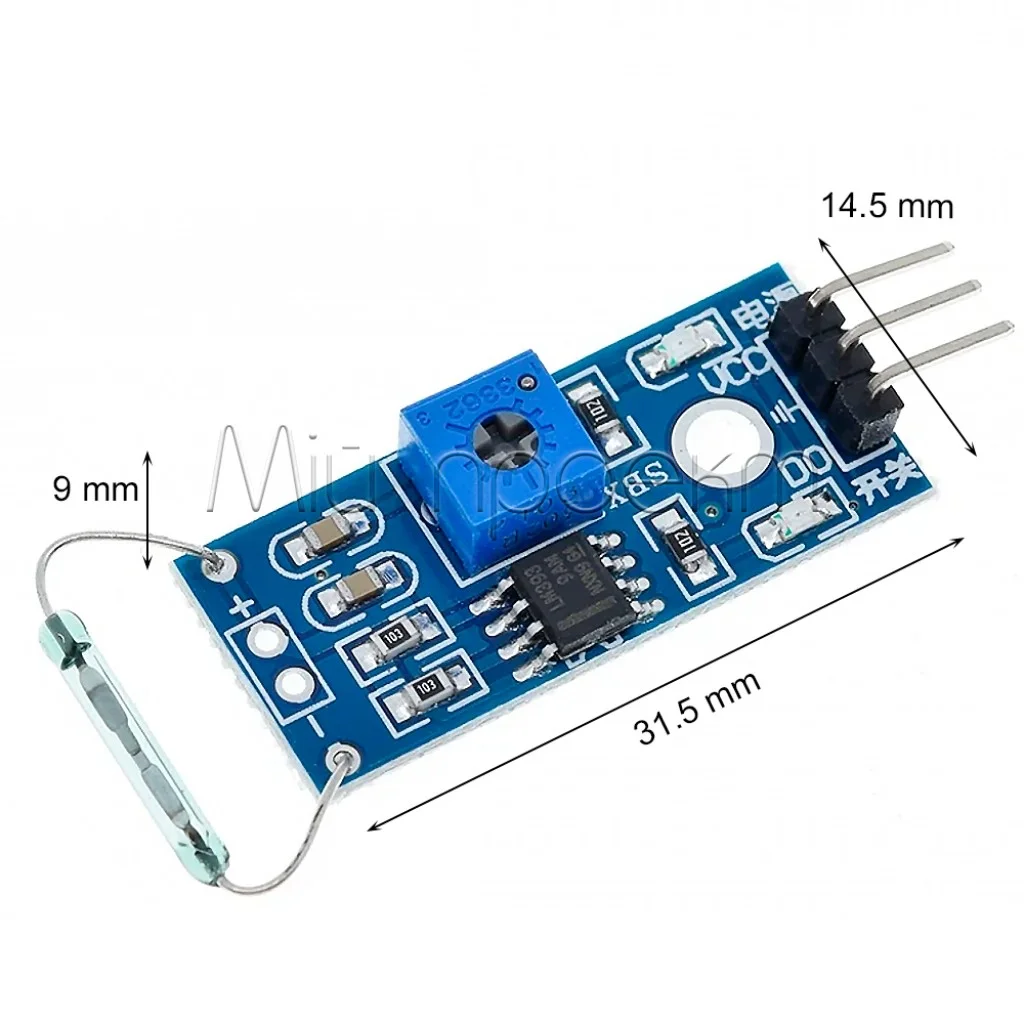

Розміри: 31.5 мм x 14.5 мм x 9 мм
Вага: Близько 3 г
Робоча температура: Від -20°C до +80°C
Термін служби: До 1 мільярда циклів

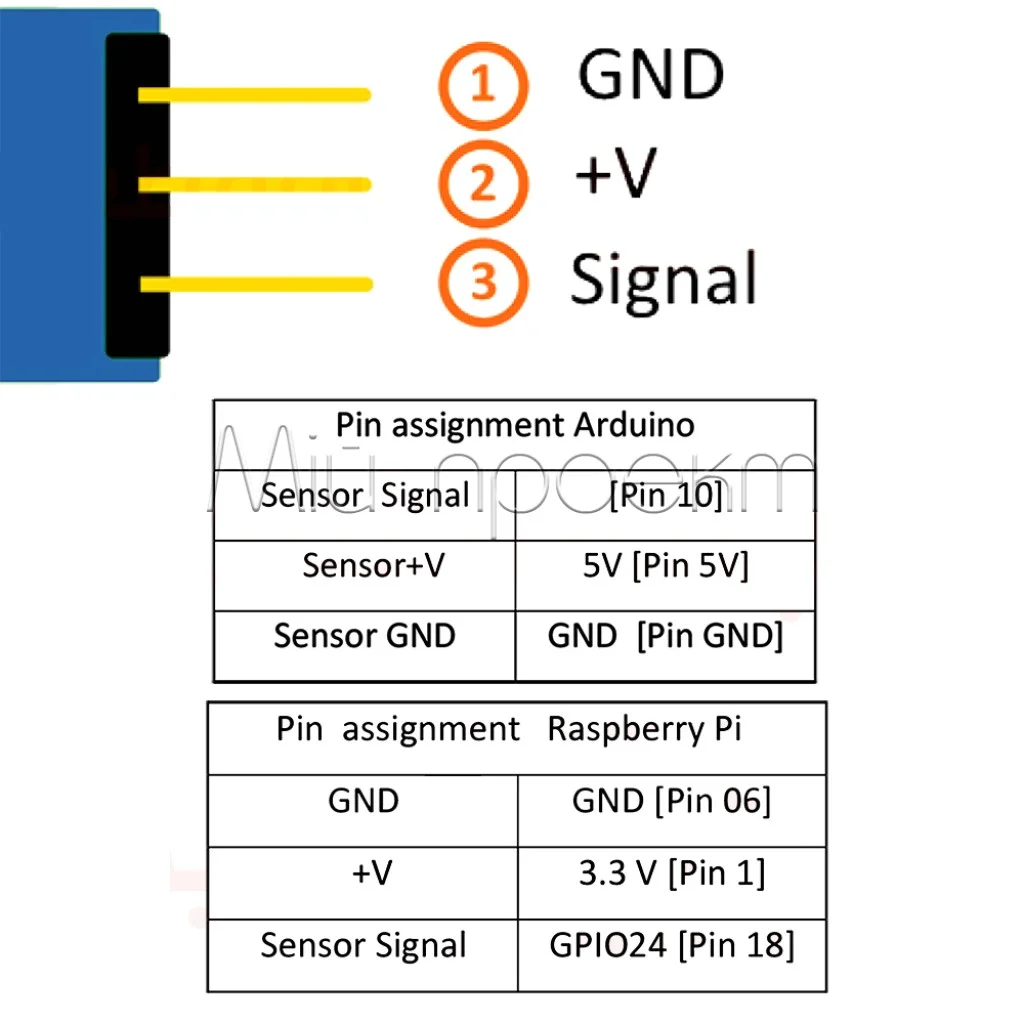

Піни:
- VCC: Живлення
- GND: Земля
- DO: Цифровий вихід
Монтаж: Отвір M3
Індикатор: Світлодіод для статусу

⚠️ Важливі аспекти використання:

Налаштування чутливості – перед використанням обертайте потенціометр для оптимального порогу, тестуючи з магнітом на потрібній відстані. Це допоможе уникнути помилкових сигналів у середовищах з магнітними перешкодами. Регулярно перевіряйте налаштування для стабільної роботи.

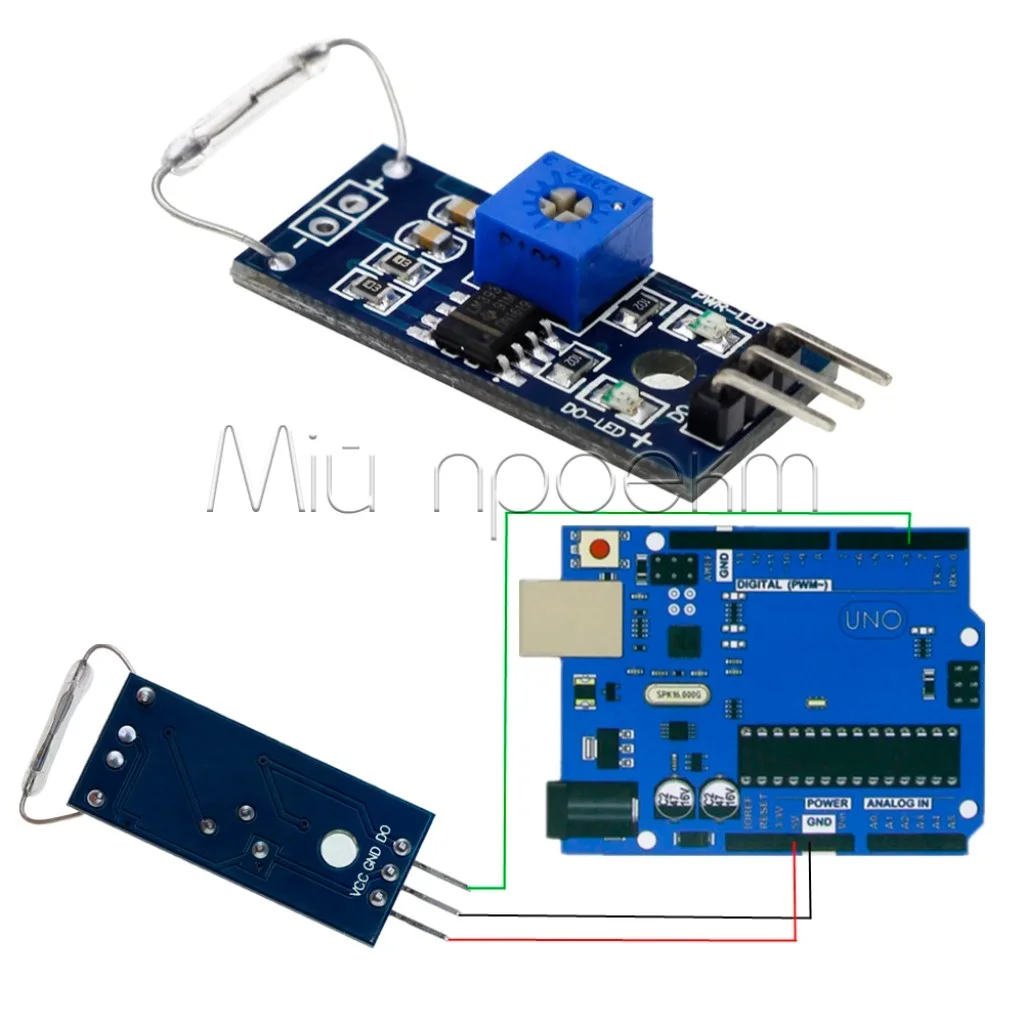

Підключення – переконайтеся, що VCC підключено до 3.3V або 5V, GND до землі, а DO до цифрового входу мікроконтролера. Використовуйте pull-up резистори, якщо потрібно, для стабільного сигналу. Неправильне підключення може пошкодити модуль.
Захист від перешкод – уникайте сильних магнітних полів поблизу, які можуть викликати помилкові спрацьовування. Розміщуйте модуль подалі від електромагнітних джерел. Це забезпечить точність детекції в промислових умовах.
Тестування – після монтажу перевірте роботу з тестовим магнітом, моніторячи вихідний сигнал. Використовуйте прості програми для мікроконтролерів для верифікації. Регулярне тестування подовжує термін служби пристрою.
Експлуатаційні умови – тримайте модуль у сухому середовищі в межах температурного діапазону, уникаючи вібрацій. Захищайте від пилу та вологи для збереження герметичності геркона. Це гарантує довговічність і надійність.

Цей магнітний датчик із герконом забезпечує надійну детекцію без контакту, роблячи ваші проекти ефективними та безпечними. З його допомогою ви легко реалізуєте ідеї в автоматизації та робототехніці, отримуючи точні результати з мінімальними зусиллями.
