Модуль магнитный датчик с герконом

Name: Модуль магнитный датчик с герконом
Brand: Мій Проект
SKU: 1380
Price: 28.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1380

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 1380

28.00 грн

Нашли дешевле?

-Рабочее напряжение-:3.3 - 5 В

-Максимальный ток потребления-:5 мА

-Количество контактов-:3

-Размеры-:31.5 х 14.5 х 9 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль магнитный датчик с герконом

Код товара: 1380

28.00 грн

Описание

🧲 Модуль магнитный датчик с герконом

Компактный сенсор для детекции магнитных полей с регулируемой чувствительностью и цифровым выходом

Общий обзор

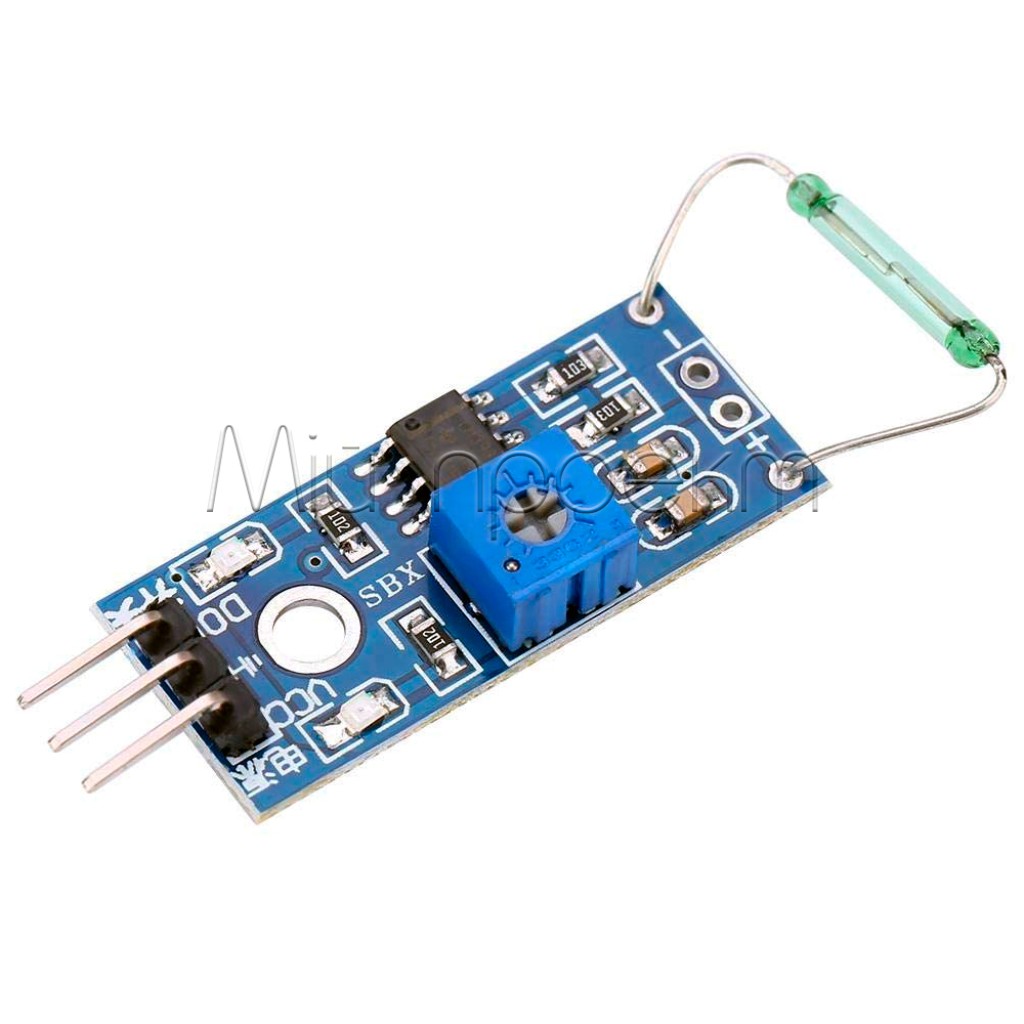

Модуль магнитный датчик с герконом – это надежное устройство для бесконтактного обнаружения магнитных полей, которое идеально подходит для электронных проектов и автоматизированных систем. Он основан на герконовом переключателе – стеклянной трубке с ферромагнитными контактами, которые замыкаются под влиянием магнита. Модуль оснащен компаратором LM393 для стабильного цифрового сигнала, регулируемым потенциометром для настройки чувствительности и индикаторным светодиодом. Этот сенсор работает на напряжениях от 3.3V до 5V, потребляет минимальный ток и обеспечивает быстрое реагирование – время замыкания около 0.6 мс, размыкания 0.2 мс. Он совместим с микроконтроллерами, такими как Arduino или Raspberry Pi, и используется в системах безопасности, автоматизации и робототехнике. Благодаря компактным размерам (31.5 мм x 14.5 мм x 9 мм) и монтажному отверстию, модуль легко интегрируется в любые проекты, обеспечивая высокую надежность и долговечность до миллиарда циклов. Этот датчик является идеальным выбором для энтузиастов электроники и профессионалов, которые ищут простое и эффективное решение для детекции магнитных полей без физического контакта.

✅ Технические преимущества:

• Бесконтактное обнаружение – герконовый переключатель реагирует на магнитное поле без физического касания, что обеспечивает высокую надежность и предотвращает износ, идеально для долгосрочных применений в системах мониторинга.
• Регулируемая чувствительность – встроенный потенциометр позволяет точно настроить порог детекции для разных магнитов и расстояний, делая модуль универсальным для разнообразных сценариев.
• Низкое энергопотребление – потребляет менее 5 мА, что делает его подходящим для батарейных устройств и портативных систем, где энергоэффективность критична.
• Быстрое реагирование – время переключения составляет 0.6 мс для замыкания и 0.2 мс для размыкания, обеспечивая мгновенную реакцию в динамических системах, таких как счетчики скорости.
• Простая интеграция – три пина (VCC, GND, DO) для легкого подключения к микроконтроллерам, со встроенным компаратором для стабильного цифрового сигнала без дополнительных компонентов.

🔧 Идеальное решение для:

Систем безопасности

Автоматизированных дверей

Робототехники

Счетчиков скорости

Промышленной автоматизации

Домашних проектов DIY

Сенсорных систем

Мониторинга положения

💡 Широкие возможности применения:

Системы безопасности – модуль обнаруживает открытие дверей или окон с помощью магнита, интегрируясь с микроконтроллерами для активации сигнализации. Он обеспечивает надежный контроль доступа в домашних или офисных помещениях, с возможностью настройки чувствительности для избежания ложных срабатываний. Этот сценарий идеален для создания простых охранных систем с минимальными затратами.
Робототехника – используется как конечный выключатель для определения позиции движущихся частей робота, реагируя на магнитное поле для остановки механизмов. Модуль легко подключается к контроллерам, позволяя реализовать точное управление в автономных устройствах. Он способствует повышению безопасности и точности в проектах с механическими элементами.
Счетчики скорости – фиксирует вращение колеса с магнитами, считая импульсы для вычисления скорости в велосипедах или конвейерах. Быстрое реагирование модуля обеспечивает точные измерения в реальном времени. Это применение полезно в промышленности и спорте для мониторинга динамики движения.
Автоматизация дома – детектирует положение окон или дверей для управления освещением или климатом, интегрируясь с умными системами. Регулируемая чувствительность позволяет адаптировать модуль к разным условиям. Он облегчает создание энергоэффективных решений для повседневного комфорта.
Промышленные системы – мониторит положение оборудования на производстве, сигнализируя о изменениях для автоматизированного контроля. Долговечность модуля обеспечивает стабильную работу в жестких условиях. Это помогает оптимизировать процессы и предотвращать аварии.

📦 Детальные технические характеристики:

Рабочее напряжение: 3.3V до 5V DC
Потребление тока: Менее 5 мА
Тип выхода: Цифровой (HIGH/LOW)
Тип сенсора: Герконовый переключатель (нормально открытый)
Компаратор: LM393 или эквивалент
Настройка: Потенциометр для чувствительности
Диапазон детекции: До 1.5-2 см в зависимости от магнита
Время переключения: Замыкание 0.6 мс, размыкание 0.2 мс

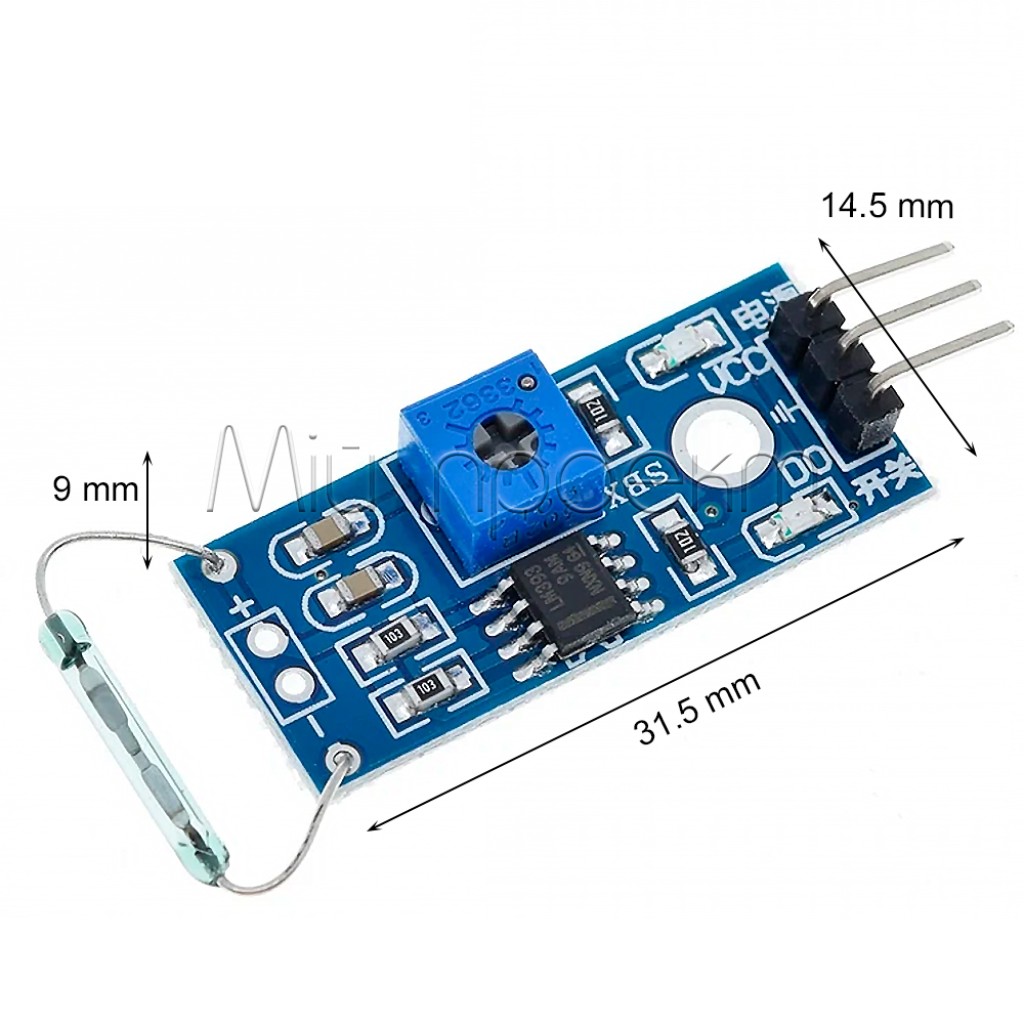

Размеры: 31.5 мм x 14.5 мм x 9 мм
Вес: Около 3 г
Рабочая температура: От -20°C до +80°C
Срок службы: До 1 миллиарда циклов

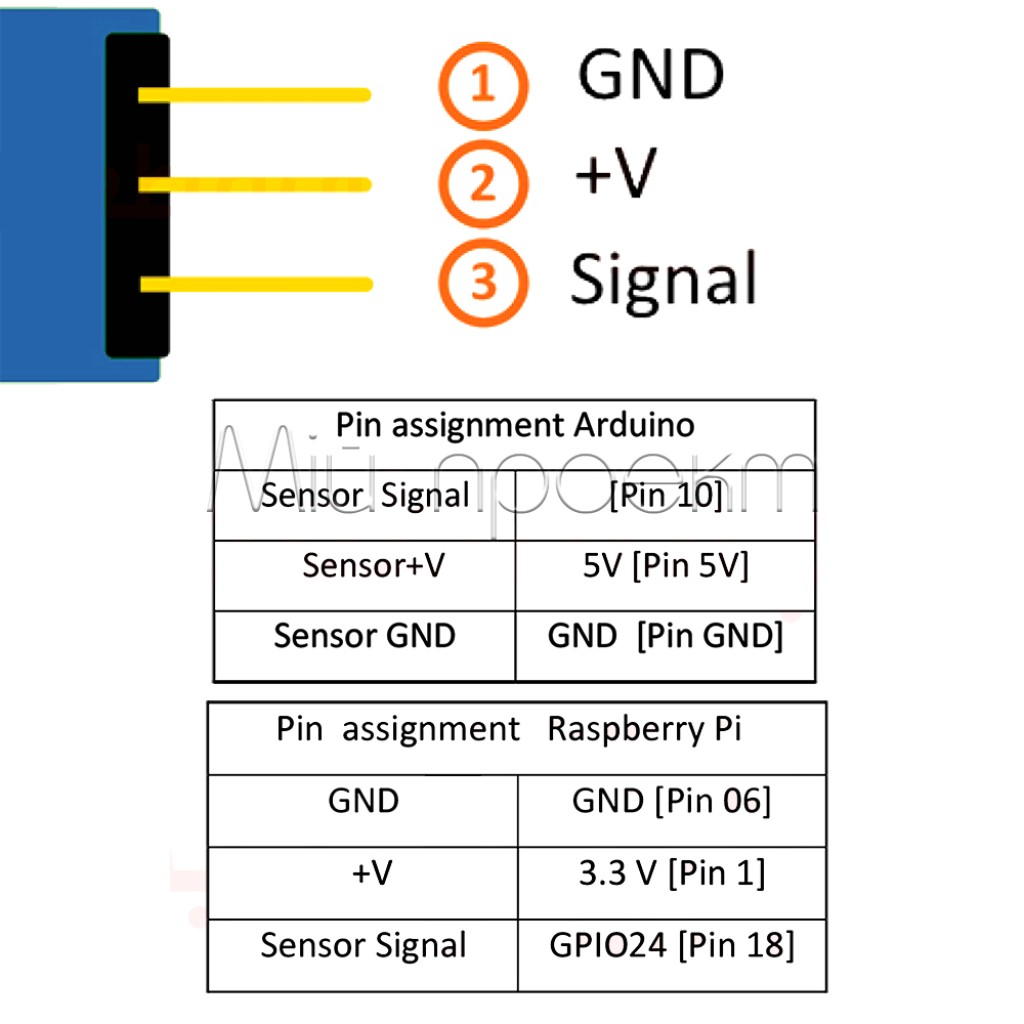

Пины:
- VCC: Питание
- GND: Земля
- DO: Цифровой выход
Монтаж: Отверстие M3
Индикатор: Светодиод для статуса

⚠️ Важные аспекты использования:

Настройка чувствительности – перед использованием вращайте потенциометр для оптимального порога, тестируя с магнитом на нужном расстоянии. Это поможет избежать ложных сигналов в средах с магнитными помехами. Регулярно проверяйте настройки для стабильной работы.

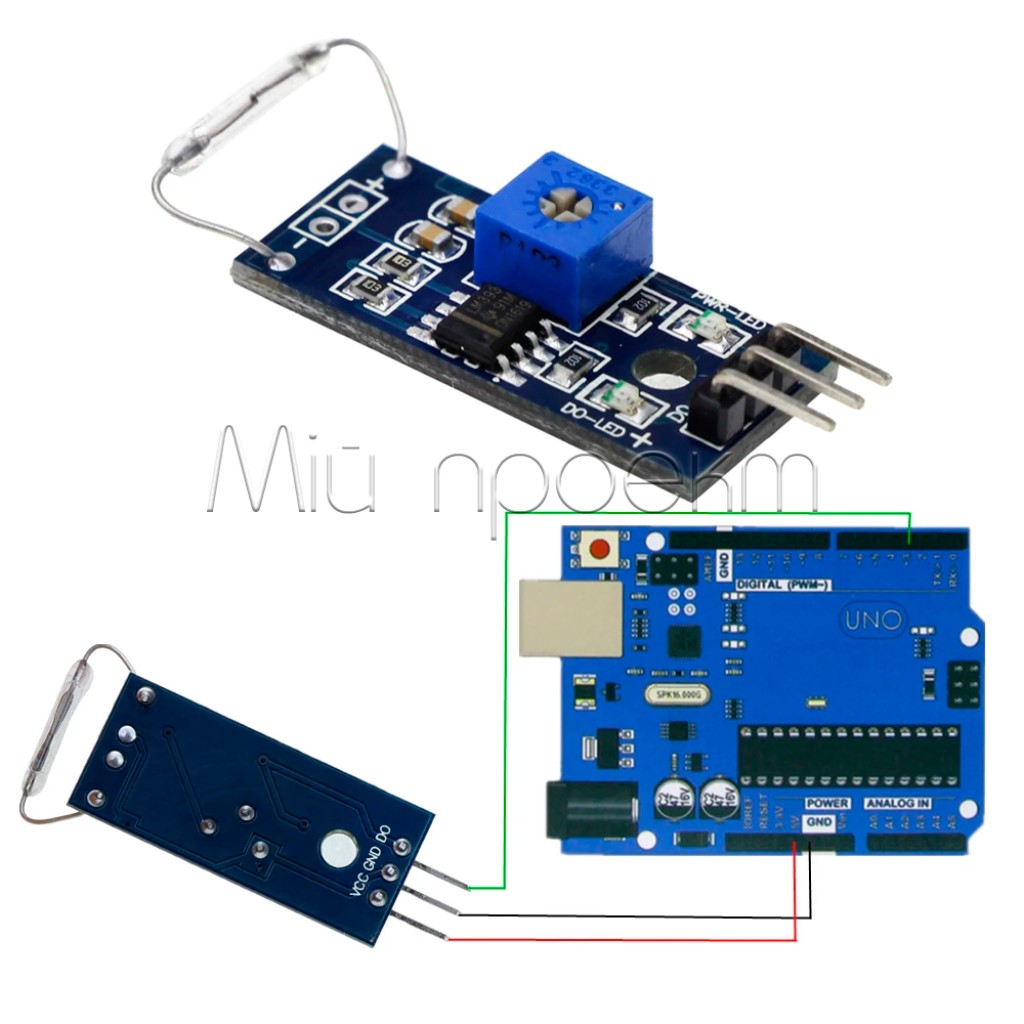

Подключение – убедитесь, что VCC подключен к 3.3V или 5V, GND к земле, а DO к цифровому входу микроконтроллера. Используйте pull-up резисторы, если нужно, для стабильного сигнала. Неправильное подключение может повредить модуль.
Защита от помех – избегайте сильных магнитных полей поблизости, которые могут вызвать ложные срабатывания. Размещайте модуль подальше от электромагнитных источников. Это обеспечит точность детекции в промышленных условиях.
Тестирование – после монтажа проверьте работу с тестовым магнитом, мониторя выходной сигнал. Используйте простые программы для микроконтроллеров для верификации. Регулярное тестирование продлевает срок службы устройства.
Эксплуатационные условия – держите модуль в сухой среде в пределах температурного диапазона, избегая вибраций. Защищайте от пыли и влаги для сохранения герметичности геркона. Это гарантирует долговечность и надежность.

Этот магнитный датчик с герконом обеспечивает надежную детекцию без контакта, делая ваши проекты эффективными и безопасными. С его помощью вы легко реализуете идеи в автоматизации и робототехнике, получая точные результаты с минимальными усилиями.

#МагнитныйДатчик #Геркон #СенсорМагнитногоПоля #ЭлектроникаDIY #Автоматизация #Робототехника

Характеристики

-Основные-

-Рабочее напряжение-

3.3 - 5 В

-Максимальный ток потребления-

5 мА

-Количество контактов-

-Дополнительные-

-Размеры-

31.5 х 14.5 х 9 мм
