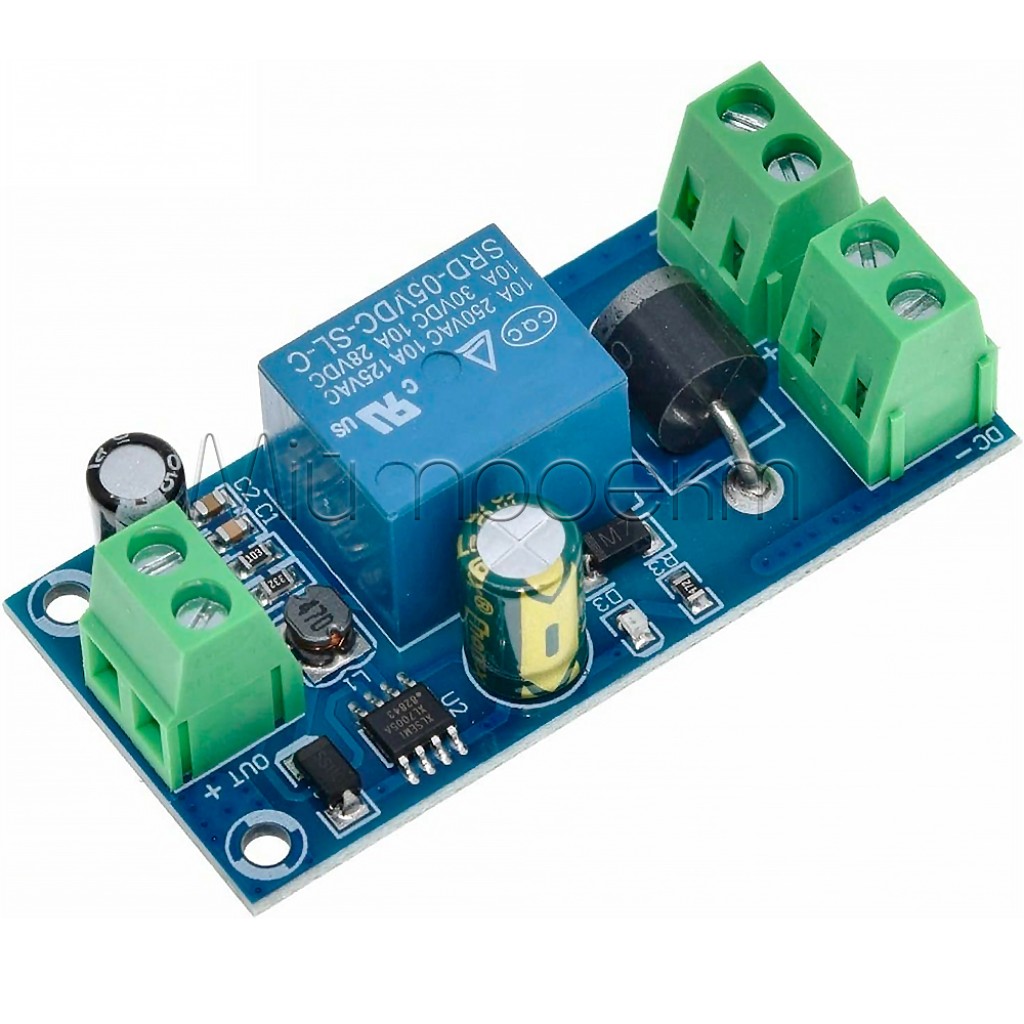

Коротко про YX850
YX850 — модуль автоматичного перемикання низьковольтного DC-навантаження між основним джерелом і резервною батареєю. Він працює в системах 5–48 В постійного струму та комутує навантаження зі струмом до 10 А.
Ключові характеристики
- Модель
- YX850
- Тип
- автоматичний перемикач основного та резервного DC-живлення
- Робоча напруга
- 5–48 В DC
- Максимальний струм навантаження
- 10 А
- Перемикання
- релейне, з короткою перервою живлення [1]
- Розміри

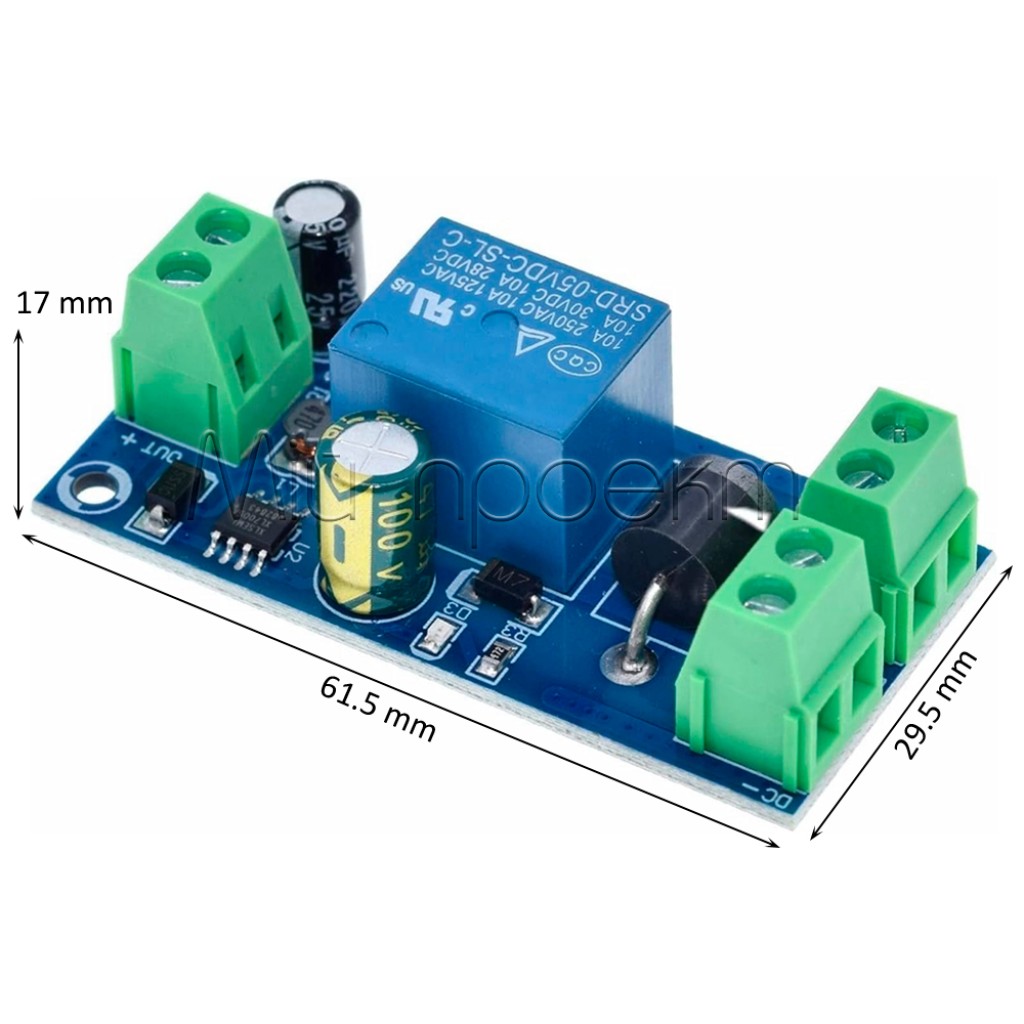

- 61,5 × 29,5 × 17 мм
- Вага
- 24 г
Детальний опис та особливості
Принцип роботи
За наявності основного DC-живлення YX850 подає його на вихід. Після зникнення напруги на основному вході реле підключає до навантаження резервну батарею, а після відновлення живлення повертає систему до основного джерела.
Релейний перехід не є безрозривним: під час перемикання можливий провал напруги. Для роутерів, мікроконтролерів, одноплатних комп’ютерів та іншої чутливої електроніки сумісність потрібно перевіряти під реальним навантаженням; за потреби застосовують окремо розрахований буфер або інше рішення з безперервним перемиканням.[1]
Напруга та заряджання батареї
YX850 не містить DC-DC перетворювача, тому напруга на навантаженні визначається активним джерелом. Основне джерело, повністю заряджена батарея та батарея наприкінці розряду мають залишатися в допустимому діапазоні живлення підключеного пристрою.
Через модуль може проходити струм до батареї від основного входу, але YX850 не регулює профіль, напругу чи струм заряду.[1][2] Для акумулятора потрібен зарядний пристрій, що відповідає його хімії та кількості послідовно з’єднаних елементів. Для літієвої збірки також потрібна належна BMS.
Струмове навантаження
Значення 10 А є максимальною межею модуля, а не рекомендацією постійно працювати на ній. Під час проєктування потрібен запас за струмом; переріз проводів, клеми, запобіжник і тепловий режим підбирають за фактичним тривалим та пусковим споживанням навантаження.
Підійде / не підійде
Підійде
- для резервного живлення DC-обладнання з робочою напругою 5–48 В;
- для роутерів, камер, контролерів автоматизації та LED-освітлення, якщо вони допускають коротку перерву під час перемикання;
- для DIY-систем, у яких зарядний вузол, батарея, захист і запобіжник підібрані окремо;
- для навантажень, що працюють у всьому діапазоні напруги вибраної батареї.
Не підійде
- для прямого підключення до мережі 230 В AC;
- для обладнання, якому потрібна інша або стабілізована вихідна напруга;
- для комп’ютерів, серверів і контролерів, які не допускають навіть короткого провалу живлення;
- як самостійний зарядний пристрій або BMS для акумулятора;
- як єдине резервне джерело для медичних, аварійних чи інших систем, від яких залежить безпека.
Приклади застосування
Резерв для 12-вольтового роутера
Основне джерело та акумуляторна система живлять роутер через YX850. Роутер має витримувати повний діапазон напруги батареї, а перехід між джерелами потрібно перевірити під мережевим навантаженням.
Камери та допоміжне обладнання
Модуль може перемикати живлення DC-камер або освітлення, якщо сумарний робочий і пусковий струм не перевищує допустимий, а коротка перерва не порушує потрібний режим роботи.
Автоматизація та аварійне освітлення
YX850 підходить для переходу на батарею в контролерах, датчиках або LED-системах, де навантаження допускає зміну напруги батареї та короткий час перемикання.
Підключення
Перевірте навантаження
Уточніть допустимий діапазон напруги, робочий і пусковий струм пристрою. Переконайтеся, що навантаження витримує напругу основного джерела та весь робочий діапазон батареї.
Підготуйте батарейний вузол
Підберіть зарядний контролер, BMS і запобіжник відповідно до хімії, конфігурації та допустимих струмів акумулятора.
Знеструмте систему

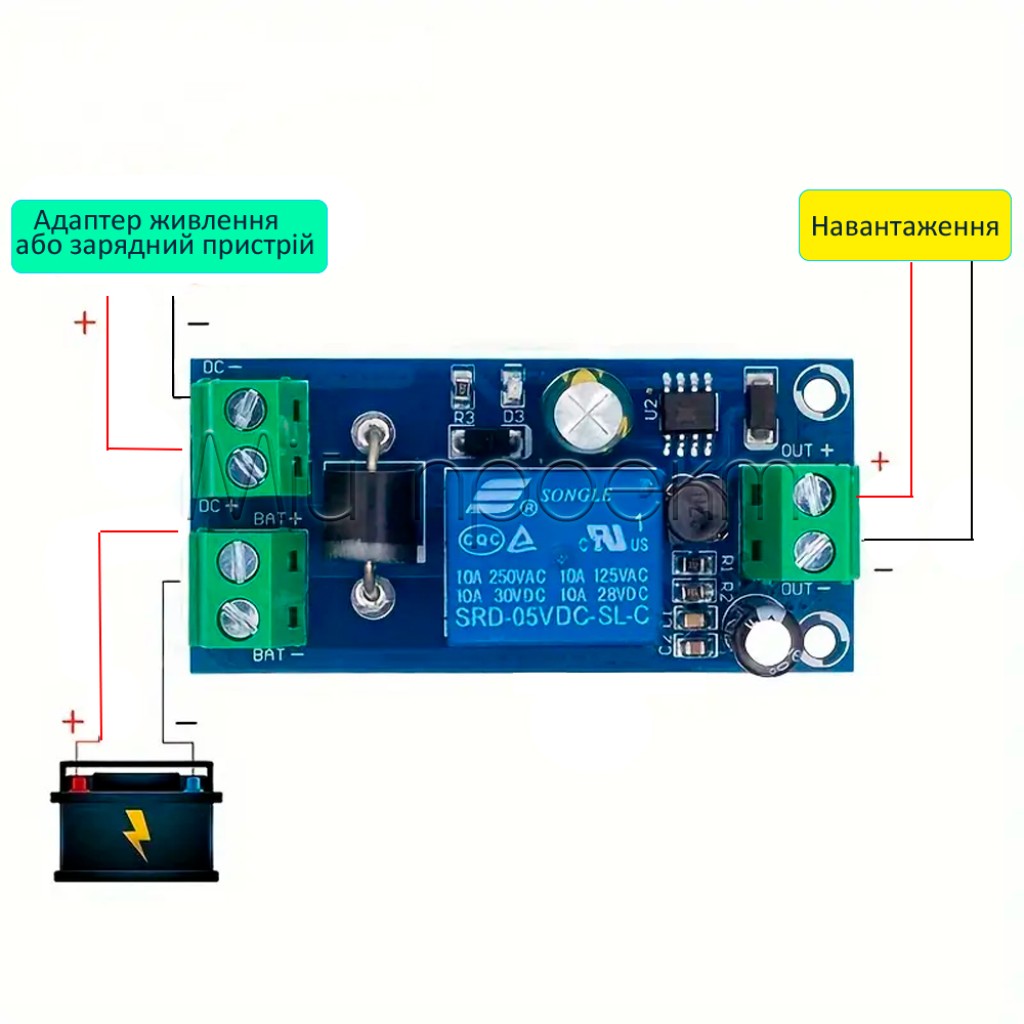

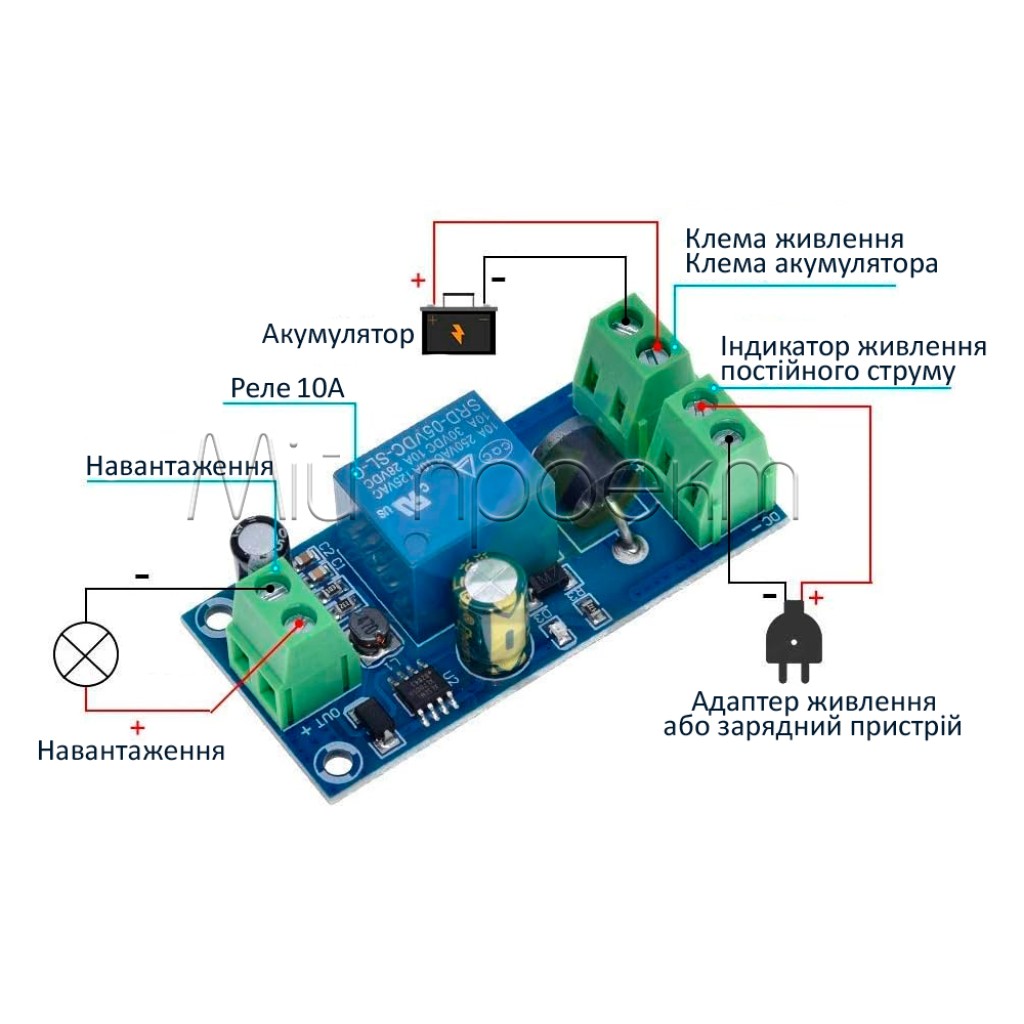

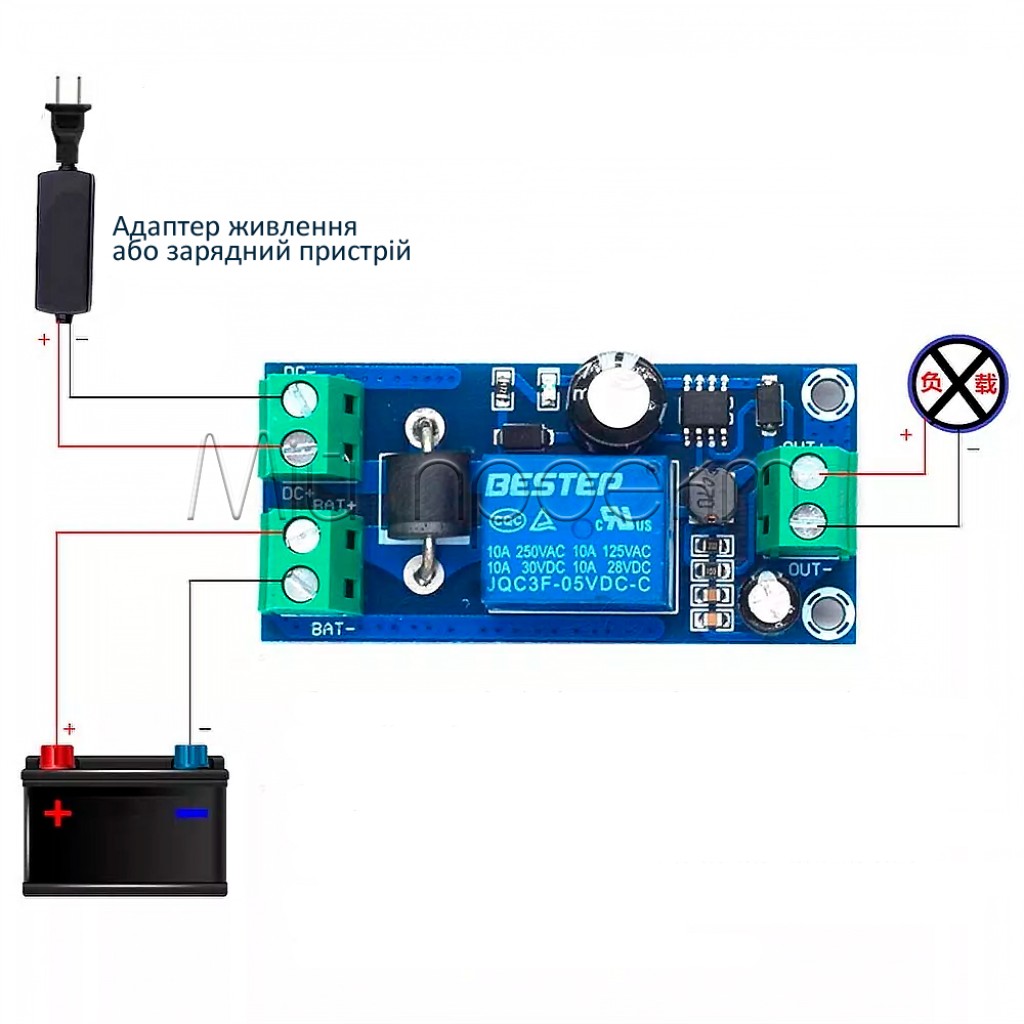

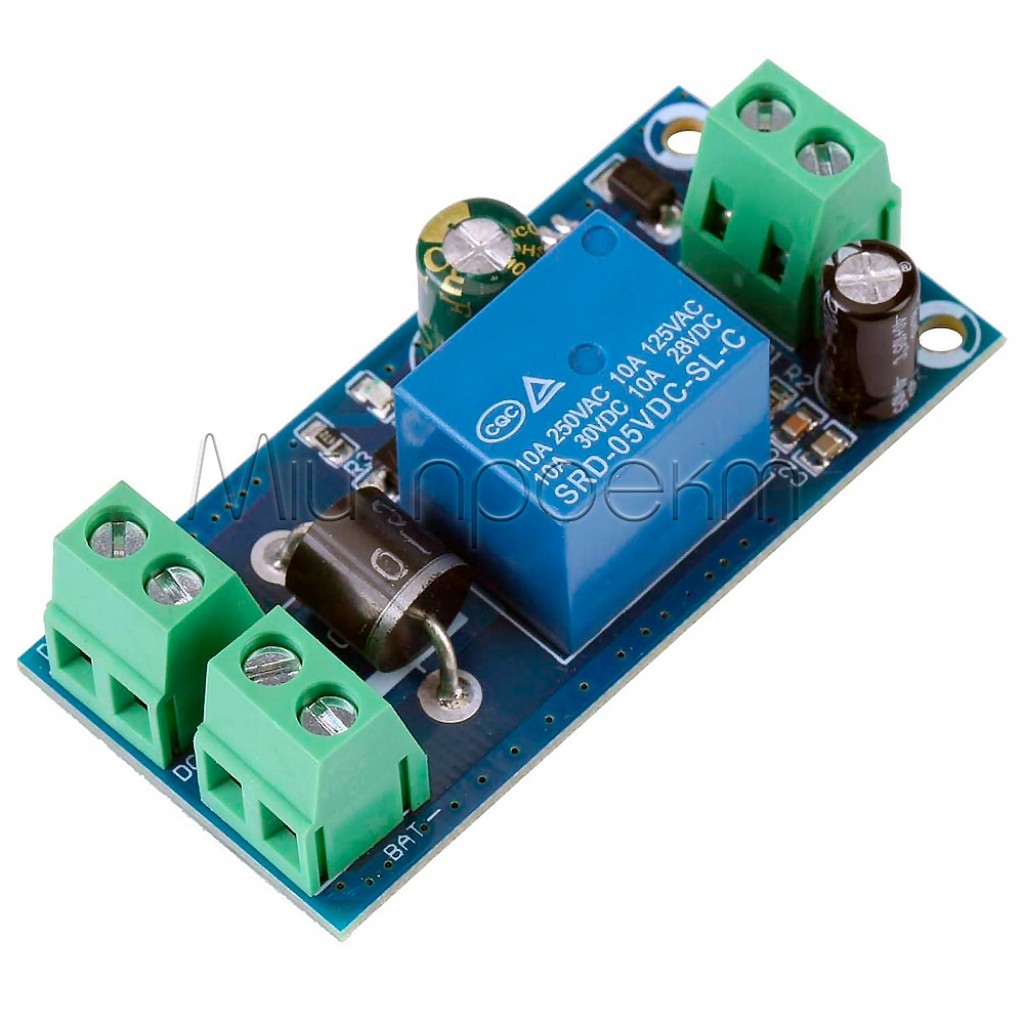

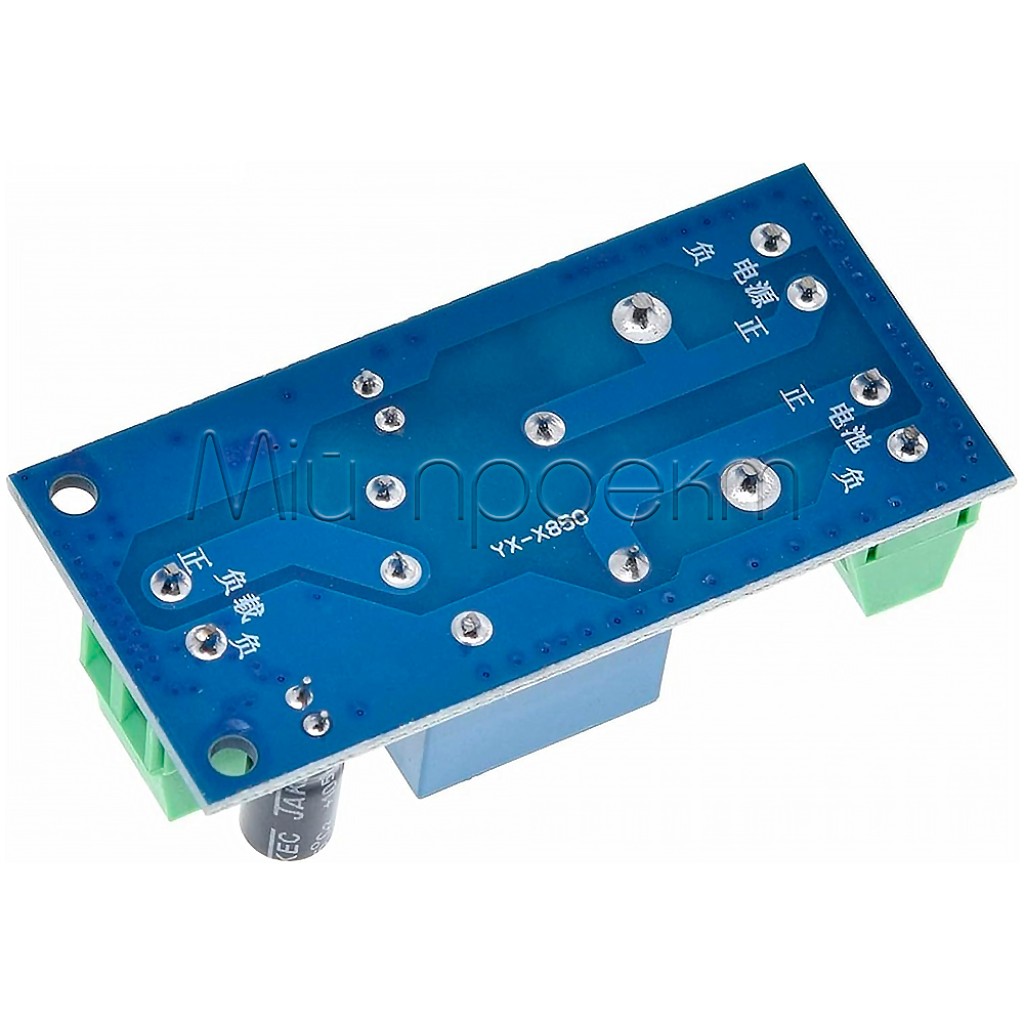

Підключайте основне джерело до входу DC/IN, батарею до BAT, а навантаження до виходу OUTPUT/OUT згідно з маркуванням на модулі. Перед подачею живлення двічі перевірте полярність.
Перевірте обидва переходи
Під очікуваним навантаженням вимкніть і знову подайте основне живлення. Переконайтеся, що пристрій правильно працює від батареї, не виходить за допустиму напругу та прийнятно переносить паузу перемикання.
Закріпіть і захистіть монтаж
Зафіксуйте проводи, ізолюйте струмопровідні частини та розмістіть модуль у сухому місці з достатнім відведенням тепла.
Сумісні товари та аксесуари
Для 2S Li-ion системи заряджання і захист виконують різні вузли: контролер заряду TP5100 для 2S 8,4 В та BMS HX-2S-JH20 для 2S Li-ion. Обидва модулі підбирають з урахуванням параметрів конкретних елементів і навантаження.
Для іншої кількості послідовних Li-ion елементів доступні окремі варіанти захисту:
BMS захищає акумуляторну збірку, але не замінює зарядний пристрій. Обирайте лише той варіант, що відповідає кількості елементів, хімії батареї та робочому струму системи.
Обмеження та безпека
YX850 не є зарядним контролером
Неправильна напруга або алгоритм заряду можуть пошкодити акумулятор і створити пожежну небезпеку. Для літієвих батарей використовуйте сумісний зарядний контролер, BMS та запобіжник.
Перемикання не безрозривне
Чутливий пристрій може перезавантажитися під час переходу на батарею або назад. Не використовуйте модуль там, де коротка перерва живлення неприпустима, без окремо перевіреного буфера чи іншої архітектури живлення.
Не перевищуйте 10 А
Враховуйте пускові струми, забезпечуйте запас за навантаженням і використовуйте провідники, клеми та запобіжник, розраховані на фактичний струм системи.
Тільки для DC-систем
Модуль працює з постійною напругою 5–48 В. Захищайте його від вологи, конденсату, металевого пилу та випадкового короткого замикання.
FAQ
Чи можна використовувати YX850 у системі 5, 12, 24 або 48 В?
Так, якщо робоча напруга залишається в межах 5–48 В, а основне джерело, батарея, зарядний вузол і навантаження електрично сумісні між собою. Сам модуль напругу не перетворює.
Чи заряджає YX850 акумулятор?
Модуль може пропускати струм від основного входу до батареї, але не формує правильний зарядний профіль. Потрібен окремий зарядний вузол, розрахований на тип і конфігурацію акумулятора.
Чи продовжить роутер або ESP працювати без перезавантаження?
Гарантії немає. У практичному проєкті з YX850 перехід викликав перезавантаження ESP8266, доки автор не додав окремо підібраний буфер живлення.[3] Перевіряйте саме свій пристрій під реальним навантаженням.
Чи можна постійно навантажувати модуль на 10 А?
10 А — максимальне значення. Для тривалої роботи закладайте запас і контролюйте нагрівання модуля, проводів та контактів у своїй конструкції.
Документи та джерела
- MEGATRONICA — Módulo Conmutador de Emergencia entre Batería y Alimentación DC YX850: релейна затримка перемикання та відсутність регулювання зарядної напруги.
- Robert Mauser, Lda. — YX850 — módulo selecionador de bateria automático 5–48 V DC 10 A: робота входів DC/BAT і шлях зарядного струму.
- Arduino Forum, 2023 — Eliminating processor reset when switching to battery backup: практичний випадок YX850 з ESP8266 та підбір буфера живлення.
