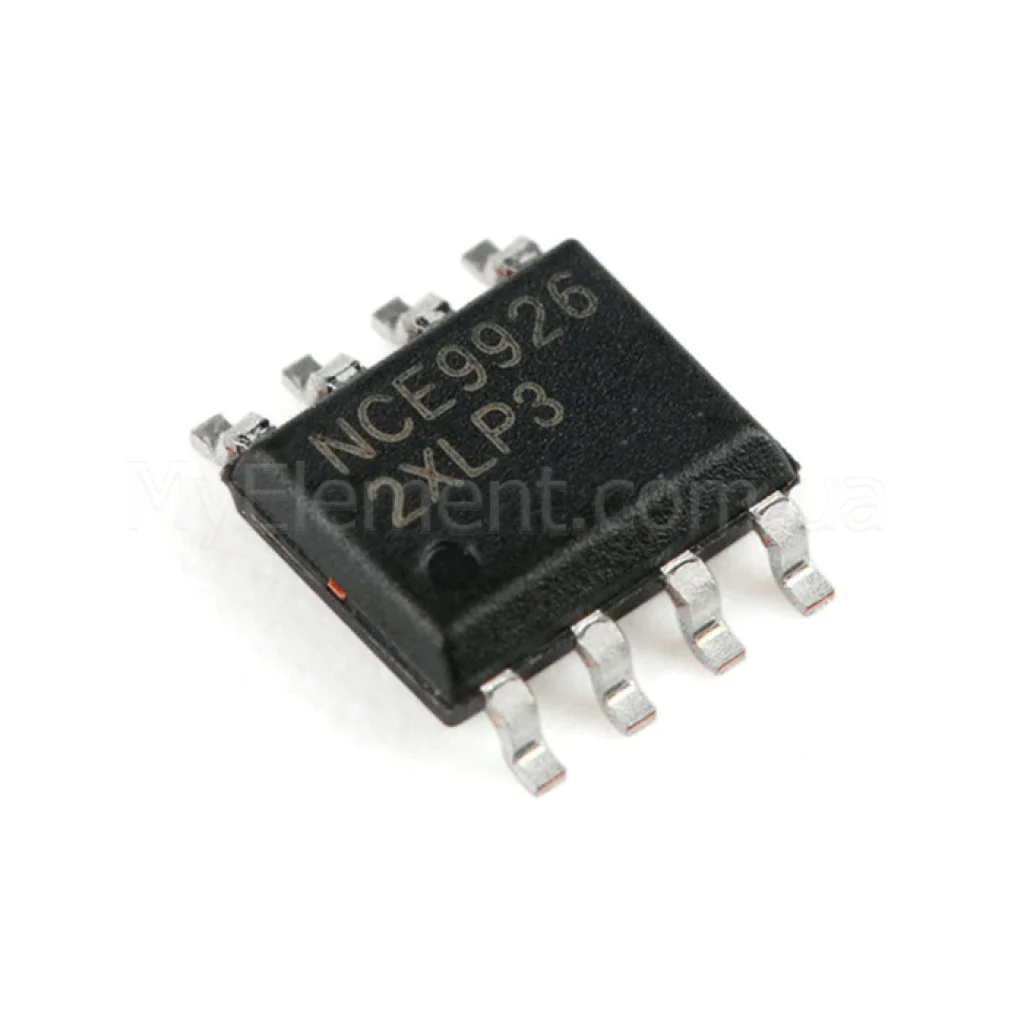

Мікросхема NCE9926 корпус SOP-8

Name: Мікросхема NCE9926 корпус SOP-8
Brand: Мій Проект
SKU: 5518
Price: 9.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5518

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5518

9.00 грн

Знайшли дешевше?

Максимальна напруга:20 V

Максимальний струм:6 А

Полярність:N-канальний MOSFET

Тип корпусу:SOP-8

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Мікросхема NCE9926 корпус SOP-8

Код товару: 5518

9.00 грн

Опис

Мікросхема NCE9926 SOP-8

N‑канальний MOSFET з енхансмент‑каналом у корпусі SOP‑8 для комутації живлення та високочастотних схем; вирізняється низьким опором каналу та малим зарядом затвора.

Основні переваги

Низький RDS(on)

Тип. 26 мΩ (макс 30 мΩ) при VGS = 4.5 В, ID = 6 А; тип. 36 мΩ (макс 40 мΩ) при VGS = 2.5 В, ID = 5 А — менші провідникові втрати.

Малий заряд затвора

Загальний заряд затвора Qg тип. 10 нКл (VDS = 10 В, ID = 3 А, VGS = 4.5 В) — спрощує керування та підвищує швидкодію.

Швидке комутування

Типові часи перемикання: td(on) 8 нс, tr 9 нс, td(off) 15 нс, tf 4 нс (VDD = 10 В, ID = 1 А, VGEN = 4.5 В, RG = 6 Ω).

Охарактеризовані аваланш‑параметри

Прилад має повністю охарактеризовані напругу та струм аваланш‑пробою, що підвищує надійність у комутаційних застосуваннях.

Ключові характеристики

Тип транзистора:	N‑канальний MOSFET, enhancement mode
Корпус:	SOP‑8
VDS (макс):	20 В
VGS (допустима межа):	±10 В
ID (безперервний, 25 °C):	6 А
ID (безперервний, 100 °C):	3.8 А
IDM (імпульсний):	25 А
PD (макс):	1.25 Вт
RDS(on) @ VGS=4.5 В, ID=6 А:	тип. 26 мΩ; макс 30 мΩ
RDS(on) @ VGS=2.5 В, ID=5 А:	тип. 36 мΩ; макс 40 мΩ
VGS(th) (ID=250 мкА):	мін. 0.5 В; макс 1.2 В
gFS (VDS=5 В, ID=6 А):	тип. 20 S
Ciss / Coss / Crss:	тип. 640 пФ / 140 пФ / 80 пФ (VDS=10 В, VGS=0 В, f=1 МГц)
Qg / Qgs / Qgd:	тип. 10 / 1.5 / 1.6 нКл (VDS=10 В, ID=3 А, VGS=4.5 В)
Часи перемикання (тип.):	td(on) 8 нс; tr 9 нс; td(off) 15 нс; tf 4 нс (VDD=10 В, ID=1 А, VGEN=4.5 В, RG=6 Ω)
Діод тіла VSD (IS=1.7 А):	макс 1.2 В
IS діода (безперервний):	до 6 А
RθJA:	100 °C/Вт
Діапазон температур переходу:	−55…+150 °C

Детальні технічні параметри

Пробійна напруга BVDSS: мін. 20 В, тип. 22 В (VGS = 0 В, ID = 250 мкА).
Струм витоку стоку IDSS: ≤ 1 мкА при VDS = 20 В, VGS = 0 В.
Струм витоку затвора IGSS: ≤ ±100 нА при VGS = ±10 В, VDS = 0 В.
Опір каналу RDS(on): тип. 26/36 мΩ; макс 30/40 мΩ для режимів 4.5 В/6 А та 2.5 В/5 А відповідно.
Ємності при VDS = 10 В, VGS = 0 В, f = 1 МГц: Ciss 640 пФ; Coss 140 пФ; Crss 80 пФ.
Заряд затвора при VDS = 10 В, ID = 3 А, VGS = 4.5 В: Qg 10 нКл; Qgs 1.5 нКл; Qgd 1.6 нКл.
Типові часи перемикання (VDD = 10 В, ID = 1 А, VGEN = 4.5 В, RG = 6 Ω): td(on) 8 нс; tr 9 нс; td(off) 15 нс; tf 4 нс.
Параметри діода тіла: VSD ≤ 1.2 В при IS = 1.7 А; безперервний струм IS до 6 А.
Теплові параметри: PD 1.25 Вт; RθJA 100 °C/Вт; робочий діапазон температур переходу −55…+150 °C.

Примітка: параметри базуються на документації Wuxi NCE Power Semiconductor Co., Ltd для NCE9926. Джерело: Wuxi NCE Power Semiconductor Datasheet (PDF).

Основні сфери застосування

Комутатори живлення (Power switching application).
Жорстко‑комутовані та високочастотні перетворювачі.
Джерела безперебійного живлення (UPS).

Сумісні позначення та альтернативи

Прямих крос‑референсів у даташиті не наведено. Рекомендується підбирати заміну за відповідністю pinout і ключових граничних/електричних параметрів (VDS, ID, RDS(on), VGS, ємності, часові характеристики) за офіційними даташитами виробників.
