Коротко про LM317

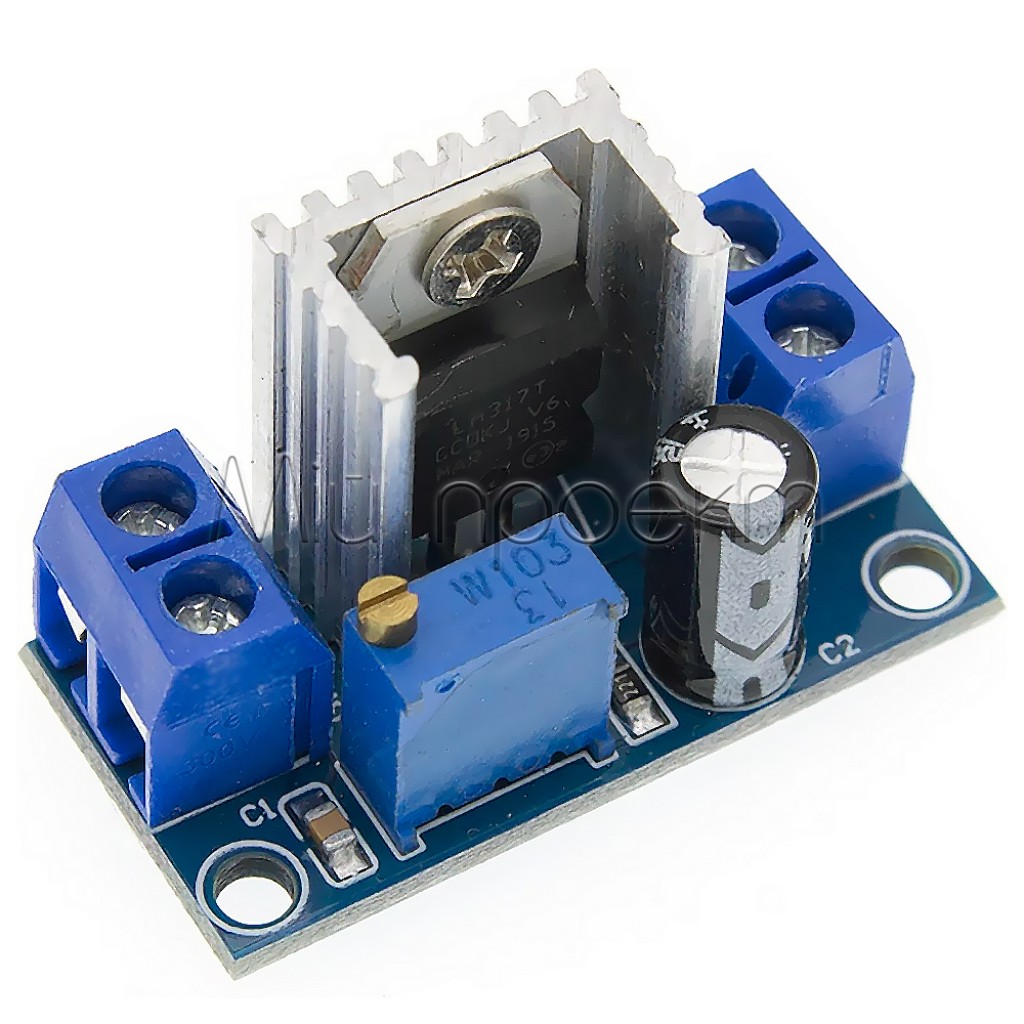

LM317 — регульований лінійний понижувальний модуль для отримання стабілізованої постійної напруги в макетах, навчальних стендах і малопотужній електроніці. Вихід налаштовується потенціометром приблизно від 1,2 до 37 В, а гвинтові клеми спрощують підключення джерела та навантаження.
Ключові характеристики
- Тип
- регульований лінійний понижувальний стабілізатор
- Вхідна напруга
- 4,2–40 В DC
- Вихідна напруга
- приблизно 1,2–37 В DC, регульована
- Запас між входом і виходом
- близько 3 В для стабілізації під навантаженням[1]
- Вихідний струм
- до 1,5 А лише в допустимому тепловому режимі; тривалий струм плати може бути нижчим[1]
- Регулювання
- багатообертовий потенціометр
- Підключення

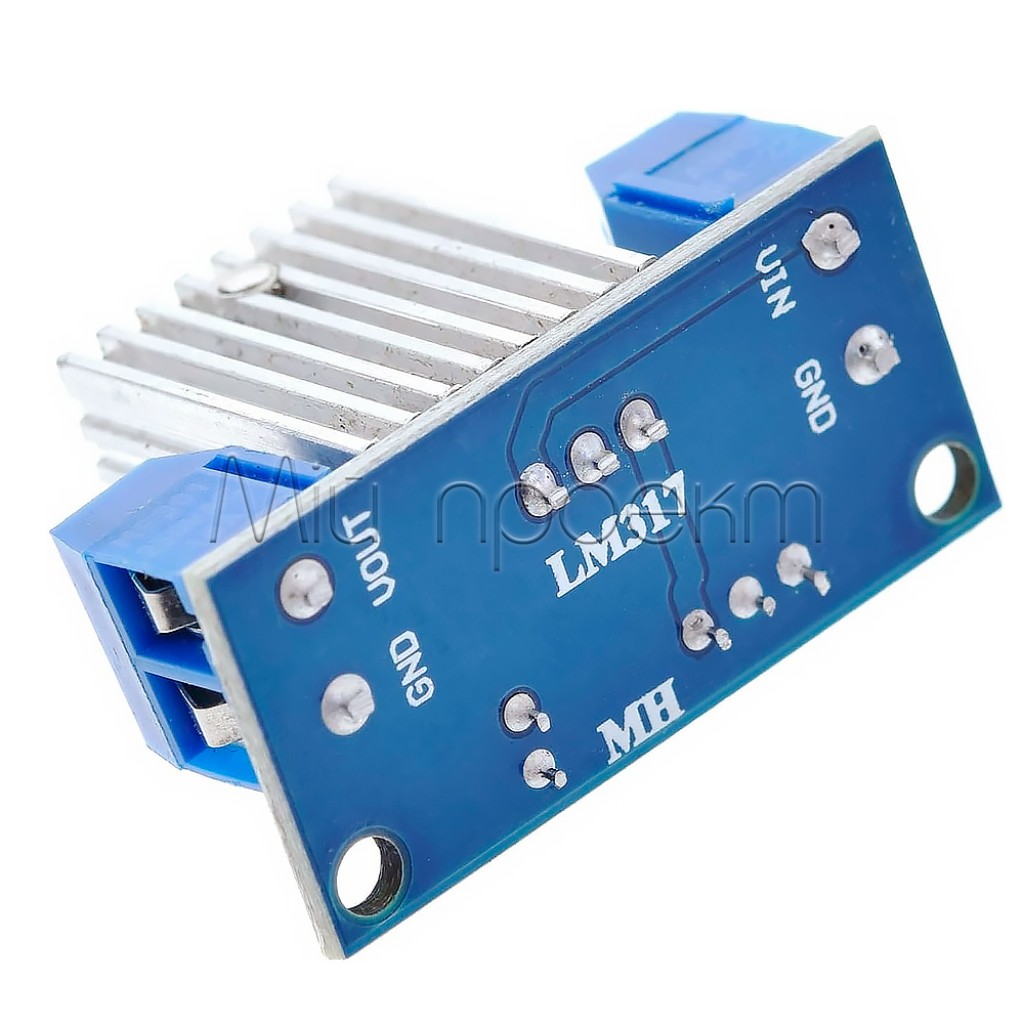

- окремі гвинтові клеми входу та виходу
- Охолодження
- встановлений радіатор

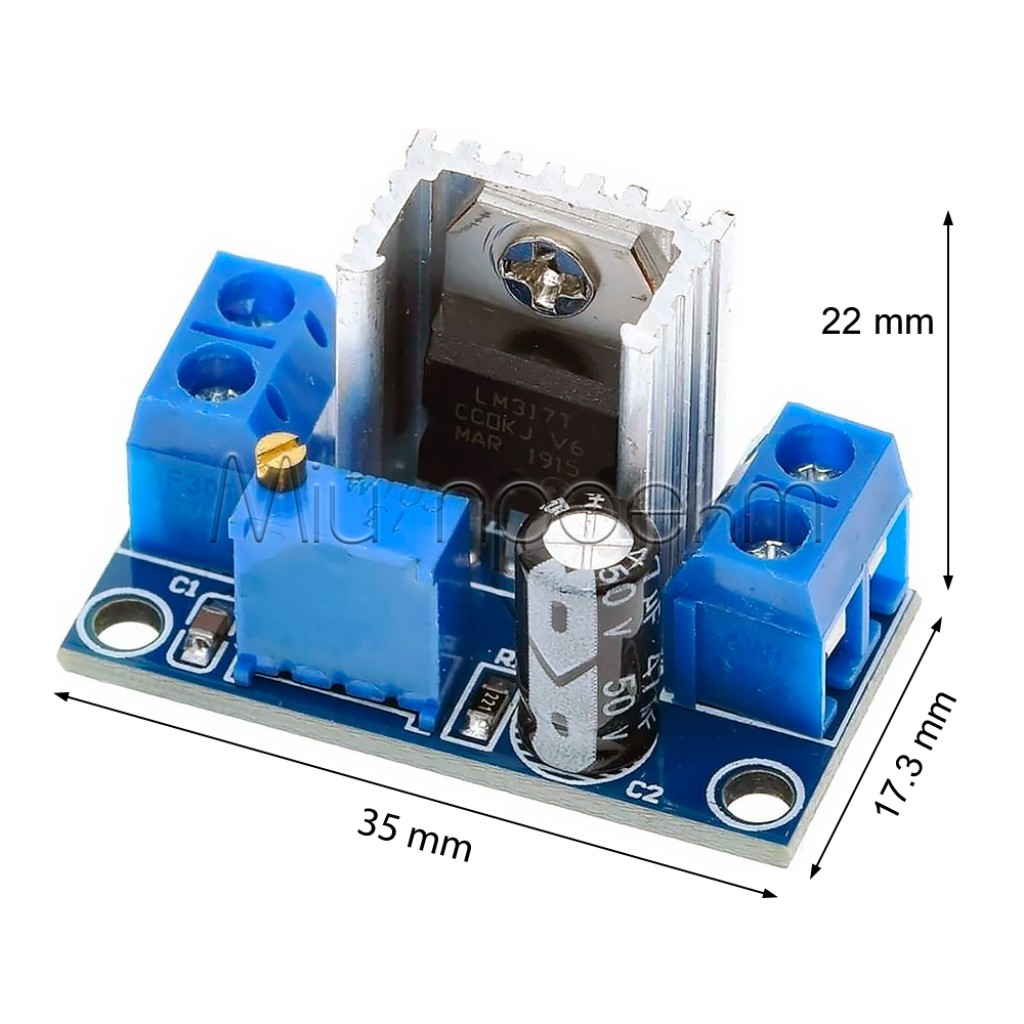

- Розміри модуля
- 35 × 17,3 × 22 мм
Детальний опис та особливості
Лінійне регулювання без імпульсного перетворення
Модуль знижує постійну напругу лінійним способом. Така схема не створює високочастотного перемикання, але розсіює різницю між вхідною та вихідною потужністю у вигляді тепла. Що більші перепад напруги та струм навантаження, то сильніше нагріваються LM317 і радіатор.
Вихід залежить від напруги джерела
Верхня межа регулювання 37 В доступна лише за достатньо високої вхідної напруги. Вихід не може дорівнювати входу: для штатного регулювання потрібна різниця близько 3 В.[1] Наприклад, коли джерело просідає під навантаженням, разом із ним може зменшитися й доступна вихідна напруга.
Струмовий і тепловий запас
Значення 1,5 А є верхньою робочою межею LM317 за визначених умов, а не гарантією безперервної роботи готової плати в кожному режимі.[1] Фактичний допустимий струм залежить від різниці напруг, температури повітря, вентиляції та відведення тепла. Для тривалої роботи слід починати з помірного навантаження, контролювати напругу й температуру та зменшувати струм при перегріванні або просіданні виходу.
Налаштування та монтаж
Багатообертовий потенціометр дає змогу плавно виставити напругу, а клеми спрощують тимчасове підключення без паяння. Перед установленням у корпус потрібно залишити доступ до регулятора та вільний простір навколо радіатора для природної вентиляції.
Підійде / не підійде
Підійде
- для регульованого живлення невеликих електронних вузлів від стабільного DC-джерела;
- для макетування, навчальних дослідів і сервісної перевірки плат;
- для аналогових схем, датчиків і контролерів із відомою напругою та помірним споживанням;
- для допоміжної шини живлення, коли невисока ефективність і теплові втрати допустимі;
- для монтажу з проводами через гвинтові клеми.
Не підійде
- для підвищення напруги або роботи без достатнього запасу між входом і виходом;
- для потужних навантажень і тривалої роботи на граничному струмі без теплового розрахунку;
- для автономних систем, де критичні енергоефективність і мінімальний нагрів;
- для прямого заряджання акумуляторів без окремого зарядного контролера;
- для потужних світлодіодів, яким потрібен драйвер зі стабілізацією струму;
- для автомобільної мережі без захисту від імпульсних викидів, переполюсування та завад.
Приклади застосування
Регульований канал для макетної плати
Від стабільного DC-адаптера можна отримати потрібну нижчу напругу для перевірки датчика, підсилювача або іншого невеликого вузла. Вихід виставляють мультиметром до підключення схеми.
Живлення контролера від 12-вольтового джерела
Модуль може сформувати 5 В або іншу сумісну напругу для малопотужної плати. Перед запуском потрібно перевірити допустимий вхід контролера, сумарне споживання периферії та нагрів стабілізатора.
Допоміжне живлення під час ремонту
Регульований вихід зручний для короткочасної перевірки низьковольтних вузлів із відомим споживанням. Модуль не замінює лабораторний блок живлення з настроюваним обмеженням струму.
Підключення та перший запуск
Перевірте джерело й навантаження
Джерело має видавати постійну напругу в межах 4,2–40 В, бути вищим за потрібний вихід приблизно на 3 В і мати достатній струмовий запас. Заздалегідь визначте робочу напругу та споживання навантаження.
Підключіть вхід без навантаження
На знеструмленій схемі приєднайте джерело до вхідних клем із правильною полярністю. Переконайтеся, що дроти затиснуті надійно й не торкаються сусідніх контактів.
Виставте вихідну напругу
Подайте живлення та повільно обертайте потенціометр, контролюючи вихід мультиметром. Якщо напруга не змінюється одразу, виконайте кілька обертів у потрібному напрямку без різких рухів.
Підключіть споживач
Знову вимкніть живлення, приєднайте навантаження до вихідних клем і перевірте полярність. Після запуску повторно виміряйте напругу вже під навантаженням.
Перевірте тепловий режим
Під час першої роботи стежте за стабільністю виходу та нагріванням радіатора. Надмірний нагрів або просідання напруги означають, що потрібно зменшити струм, знизити вхідну напругу або вибрати імпульсний перетворювач.
Обмеження та безпека
Дотримуйтеся полярності та призначення клем
Не міняйте місцями вхід і вихід та не подавайте зворотну полярність. Захист готового модуля від таких помилок не заявлений; неправильне підключення може пошкодити плату й навантаження.
Налаштовуйте вихід до підключення електроніки
Невідоме положення потенціометра може дати надмірну напругу. Спочатку виставте та перевірте вихід мультиметром, потім знеструмте модуль і лише після цього підключайте споживач.
Не розраховуйте на 1,5 А в кожному режимі
Вбудовані обмеження струму та тепловий захист LM317 не замінюють правильний вибір робочого струму й охолодження.[1] За великої різниці напруг допустиме тривале навантаження може бути значно нижчим.
Залишайте запас до верхньої межі входу
Не допускайте перевищення 40 В на вході, зокрема через пульсації та короткі викиди джерела. Для живлення від автомобільної мережі потрібен окремий вхідний захист.
Це не зарядний контролер і не драйвер струму
Потенціометр регулює напругу, але не задає користувацьку межу струму. Для акумулятора або потужного світлодіода потрібен спеціалізований контролер із відповідним алгоритмом і захистом.
FAQ
Чи можна отримати 5 В від акумулятора 12 В?
Так, якщо навантаження споживає помірний струм, а нагрів контролюється. Перетворення 12 В у 5 В створює помітні теплові втрати, тому для тривалої або потужної роботи доцільніший імпульсний понижувальний модуль.
Чи пошкодить модуль джерело, розраховане на 4 А?
Саме значення 4 А не змушує модуль споживати весь доступний струм: струм визначається навантаженням. Водночас потужне джерело здатне віддати великий аварійний струм, тому потрібні правильна полярність, надійне підключення та зовнішній запобіжник за потреби.
Чи можна постійно отримувати 1,5 А?
Гарантувати 1,5 А для будь-якого поєднання вхідної та вихідної напруги не можна. Тривалий струм залежить від тепловиділення, радіатора, вентиляції й температури довкілля; при перегріванні навантаження потрібно зменшити.
Це імпульсний DC-DC перетворювач?
Ні. LM317 є лінійним регулятором: він не працює на частоті перемикання, а розсіює надлишок напруги у вигляді тепла. Для кращої енергоефективності за великого перепаду напруги виберіть імпульсний buck-модуль.
Чи можна заряджати акумулятори?
Не як самостійним модулем. Без настроюваного обмеження струму, правильного алгоритму заряджання та захисту під конкретну хімію акумулятора безпечний заряд не забезпечується.
Аксесуари та альтернативи
- Для постійного контролю виходу можна додати компактний цифровий вольтметр 0,28 дюйма; його версію та схему підключення потрібно вибрати за діапазоном вимірювання.
- Якщо важливі менший нагрів та вища ефективність, виберіть один з імпульсних варіантів: регульований LM2596S або LM2596S із вбудованим вольтметром.
- Для окремого налаштування напруги та межі струму розгляньте понижувальний модуль XL4015 із регулюванням струму й напруги.
Документи та джерела
- Texas Instruments, LM317 3-Pin Adjustable Regulator, Rev. Z: діапазон вихідної напруги, рекомендований запас між входом і виходом, струмова межа та вбудовані функції захисту мікросхеми.
