Лінійний регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)

Name: Лінійний регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)
Brand: Мій Проект
SKU: 5410
Price: 3.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5410

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Лінійний регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)

В наявності

Код товару: 5410

3.00 грн

Знайшли дешевше?

Вихідна напруга:5 В

Вхідна напруга:7 - 35 В

Захист:від перевантаження, перегріву та короткого замикання

Максимальний струм на виході:500 мА

Робоча температура:-40°C до +125°C

Спосіб монтажу:SMD

Тип корпусу:SOT-252

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Лінійний регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)

Код товару: 5410

3.00 грн

Опис

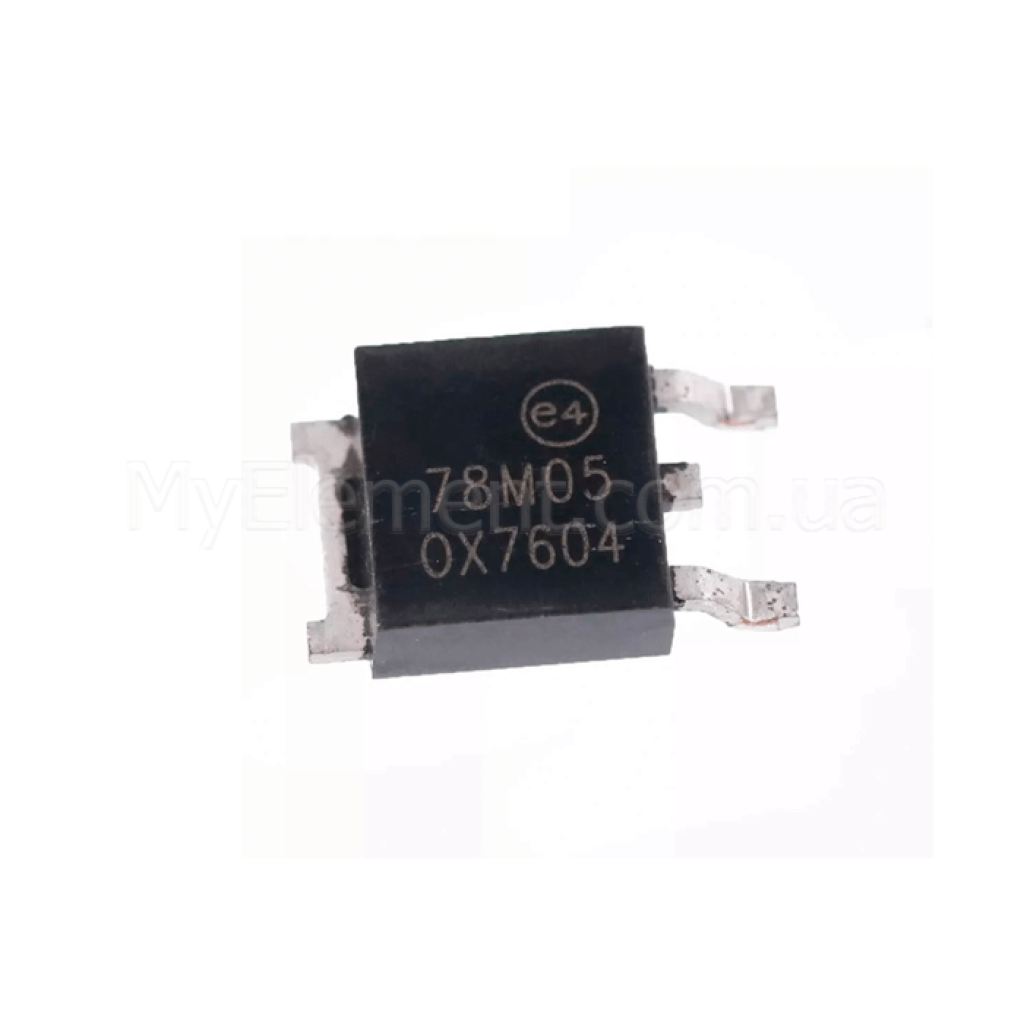

Лінійний регулятор 78M05 (5V 0.5А) SOT-252

Фіксований трививідний стабілізатор напруги на 5 В із вихідним струмом до 0,5 А, призначений для локальної стабілізації живлення електронних вузлів із вбудованими захистами.

Основні переваги

Стабільний 5 В вихід

Точність вихідної напруги до ±2% (версії AB/AC) або ±4% (версія C) забезпечує надійне живлення чутливих схем.

Висока завадостійкість

Типове придушення пульсацій живлення близько 62 дБ (120 Гц) для чистої шини 5 В.

Вбудовані захисти

Термозахист, обмеження струму короткого замикання та SOA-захист транзистора підвищують надійність.

Простота застосування

Працює з мінімумом зовнішніх елементів (типово 0,33 µF на вході та 0,1 µF на виході).

Ключові характеристики

Вихідна напруга:	5 В (фіксована)
Максимальний вихідний струм:	до 0,5 А (за належного тепловідведення)
Вхідна напруга (для регулювання):	рівень запуску регулювання від ≈7 В; типові умови перевірки 7–25 В
Максимальна вхідна напруга (DC):	35 В (для варіантів 5–18 В)
Падіння напруги (dropout):	близько 2 В (типове)
Точність виходу:	±2% (AB/AC) або ±4% (C)
Струм споживання без навантаження:	≈6 мА (типове)
PSRR (120 Гц, 300 мА):	≈62 дБ (типове)
Шум на виході (10 Гц–100 кГц):	≈40 µВ (типове)
Діапазон температур переходу (AB):	-40…+125 °C
Тепловий опір, корпус DPAK:	RthJC ≈8 °C/Вт; RthJA ≈100 °C/Вт
Корпус (за даташитом):	TO-252 (DPAK), SMD

Детальні технічні параметри

Вихід 5 В: 4,9…5,1 В при TJ=25 °C (версія A); 4,8…5,2 В у діапазоні навантаження 5…350 мА та VI=7…20 В.
Лінійне регулювання: типово 50–100 мВ (залежно від умов випробувань).
Регулювання за навантаженням: типово 50–100 мВ (до 500 мА при 25 °C).
Зовнішні конденсатори: CI ≈0,33 µF на вході та CO ≈0,1 µF на виході за типовою схемою застосування.
Струм короткого замикання: ~300 мА (типове), із захистом та обмеженням.
Захисти: термозахист, обмеження струму КЗ, захист SOA вихідного транзистора.
Доступні виконання 5/6/8/9/10/12/15/24 В у тій самій серії L78M (макс. вихідний струм до 0,5 А).

Примітка: параметри базуються на документації STMicroelectronics для L78M05. Джерело: STMicroelectronics Datasheet (PDF).

Основні сфери застосування

Локальна стабілізація 5 В на платі для цифрових/аналогових вузлів.
Живлення мікроконтролерів, логіки та сенсорних модулів.
Аудіо/відео, побутова та промислова електроніка з потребою у стабільних 5 В.

Сумісні позначення та альтернативи

Варіанти цієї ж серії у SMD-виконанні TO-252 (DPAK): L78M05ABDT-TR, L78M05ACDT-TR, L78M05CDT-TR (усі — 5 В, до 0,5 А). Для заміни дотримуйтеся однакового корпусу та електричних параметрів.

Питання-відповіді (FAQ)

Яку вхідну напругу подавати на 78M05?

Для коректної регуляції потрібно орієнтуватися на ≳7 В на вході; допустима постійна вхідна напруга для 5‑вольтового варіанта становить до 35 В (абсолютний максимум).

Чи потрібні зовнішні конденсатори і яких номіналів?

Так. Типова схема ST передбачає CI ≈0,33 µF на вході та CO ≈0,1 µF на виході для стабільної роботи.

Які теплові умови слід врахувати у SOT‑252/TO‑252?

Для DPAK/TO‑252 типові теплові параметри: RthJC ≈8 °C/Вт та RthJA ≈100 °C/Вт; забезпечте достатній тепловідвід та запас по падінню напруги, щоб отримати до 0,5 А.

Характеристики

Додаткові

Захист

від перевантаження, перегріву та короткого замикання

Основні

Вихідна напруга

5 В

Вхідна напруга

7 - 35 В

Максимальний струм на виході

500 мА

Робоча температура

-40°C до +125°C

Спосіб монтажу

SMD

Тип корпусу

SOT-252

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.
