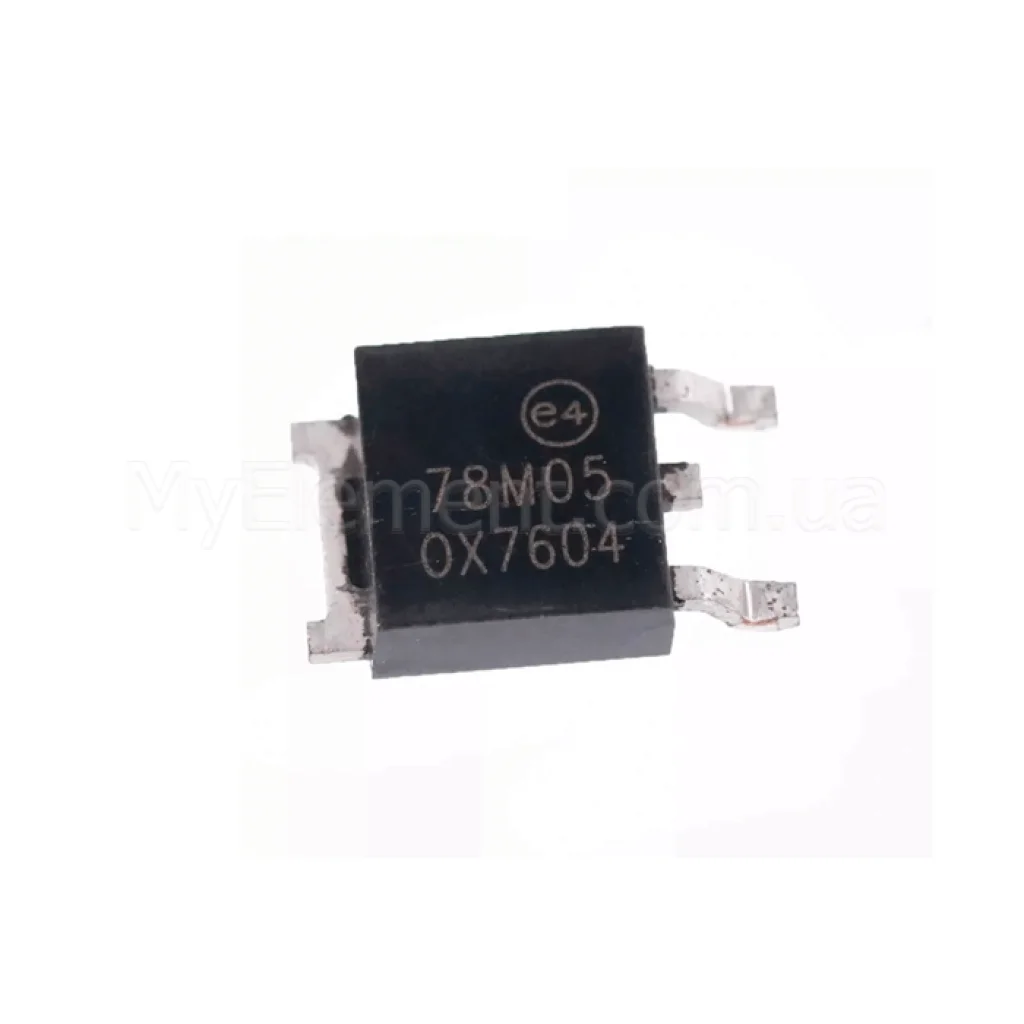

Линейный регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)

Страна-производитель: Китай Код товара: 5410
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Линейный регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)
Есть в наличии
Код товара: 5410
3.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:7 - 35 В
Выходное напряжение:5 В
Защита:от перегрузки, перегрева и короткого замыкания
Максимальный ток на выходе:500 мА
Рабочая температура:-40°C до +125°C
Способ монтажа:SMD
Тип корпуса:SOT-252
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Линейный регулятор 78M05 SMD корпус SOT-252 (5V 0.5А)
Код товара: 5410
3.00 грн
Описание

Линейный регулятор 78M05 (5V 0.5А) SOT-252

Фиксированный трёхвыводной стабилизатор напряжения на 5 В с выходным током до 0,5 А, предназначен для локальной стабилизации питания электронных узлов со встроенными защитами.

Основные преимущества

Стабильный выход 5 В

Точность выходного напряжения до ±2% (версии AB/AC) или ±4% (версия C) обеспечивает надёжное питание чувствительных схем.

Высокая помехоустойчивость

Типичное подавление пульсаций питания около 62 дБ (120 Гц) для чистой шины 5 В.

Встроенные защиты

Термозащита, ограничение тока короткого замыкания и SOA‑защита транзистора повышают надёжность.

Простота применения

Работает с минимумом внешних элементов (типично 0,33 µF на входе и 0,1 µF на выходе).

Ключевые характеристики

Выходное напряжение:5 В (фиксированная)
Максимальный выходной ток:до 0,5 А (при должном теплоотводе)
Входное напряжение (для регулирования):уровень начала регулирования от ≈7 В; типичные условия проверки 7–25 В
Максимальное входное напряжение (DC):35 В (для вариантов 5–18 В)
Падение напряжения (dropout):около 2 В (типичное)
Точность выхода:±2% (AB/AC) или ±4% (C)
Ток потребления без нагрузки:≈6 мА (типичное)
PSRR (120 Гц, 300 мА):≈62 дБ (типичное)
Шум на выходе (10 Гц–100 кГц):≈40 µВ (типичное)
Диапазон температур перехода (AB):-40…+125 °C
Тепловое сопротивление, корпус DPAK:RthJC ≈8 °C/Вт; RthJA ≈100 °C/Вт
Корпус (по даташиту):TO-252 (DPAK), SMD

Детальные технические параметры

  • Выход 5 В: 4,9…5,1 В при TJ=25 °C (версия A); 4,8…5,2 В в диапазоне нагрузки 5…350 мА и VI=7…20 В.
  • Линейное регулирование: типично 50–100 мВ (в зависимости от условий испытаний).
  • Регулирование по нагрузке: типично 50–100 мВ (до 500 мА при 25 °C).
  • Внешние конденсаторы: CI ≈0,33 µF на входе и CO ≈0,1 µF на выходе по типовой схеме применения.
  • Ток короткого замыкания: ~300 мА (типично), с защитой и ограничением.
  • Защиты: термозащита, ограничение тока КЗ, защита SOA выходного транзистора.
  • Доступные исполнения 5/6/8/9/10/12/15/24 В в той же серии L78M (макс. выходной ток до 0,5 А).
Примечание: параметры основаны на документации STMicroelectronics для L78M05. Источник: STMicroelectronics Datasheet (PDF).

Основные области применения

  • Локальная стабилизация 5 В на плате для цифровых/аналоговых узлов.
  • Питание микроконтроллеров, логики и сенсорных модулей.
  • Аудио/видео, бытовая и промышленная электроника с потребностью в стабильных 5 В.

Совместимые обозначения и альтернативы

Варианты этой же серии в SMD-исполнении TO-252 (DPAK): L78M05ABDT-TR, L78M05ACDT-TR, L78M05CDT-TR (все — 5 В, до 0,5 А). Для замены соблюдайте одинаковый корпус и электрические параметры.

Вопросы-ответы (FAQ)

Какое входное напряжение подавать на 78M05?

Для корректной регулировки следует ориентироваться на ≳7 В на входе; допустимое постоянное входное напряжение для 5‑вольтового варианта составляет до 35 В (абсолютный максимум).

Нужны ли внешние конденсаторы и каких номиналов?

Да. Типовая схема ST предусматривает CI ≈0,33 µF на входе и CO ≈0,1 µF на выходе для стабильной работы.

Какие тепловые условия следует учитывать в SOT‑252/TO‑252?

Для DPAK/TO‑252 типичные тепловые параметры: RthJC ≈8 °C/Вт и RthJA ≈100 °C/Вт; обеспечьте достаточный теплоотвод и запас по падению напряжения, чтобы получить до 0,5 А.

Характеристики
Дополнительные
Защита
от перегрузки, перегрева и короткого замыкания
Основные
Входное напряжение
7 - 35 В
Выходное напряжение
5 В
Максимальный ток на выходе
500 мА
Рабочая температура
-40°C до +125°C
Способ монтажа
SMD
Тип корпуса
SOT-252
