Ємнісний сенсорний модуль TTP224 для Ардуіно

В наявності

Код товару: 1546

41.00 грн

Знайшли дешевше?

-Вхідна напруга-:2.4 В - 5.5 В

-Розміри-:35 х 29 мм

-Тип мікросхеми-:TTP224

-Кількість каналів-:4

-Вага-:7 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Ємнісний сенсорний модуль TTP224 для Ардуіно

Код товару: 1546

41.00 грн

Опис

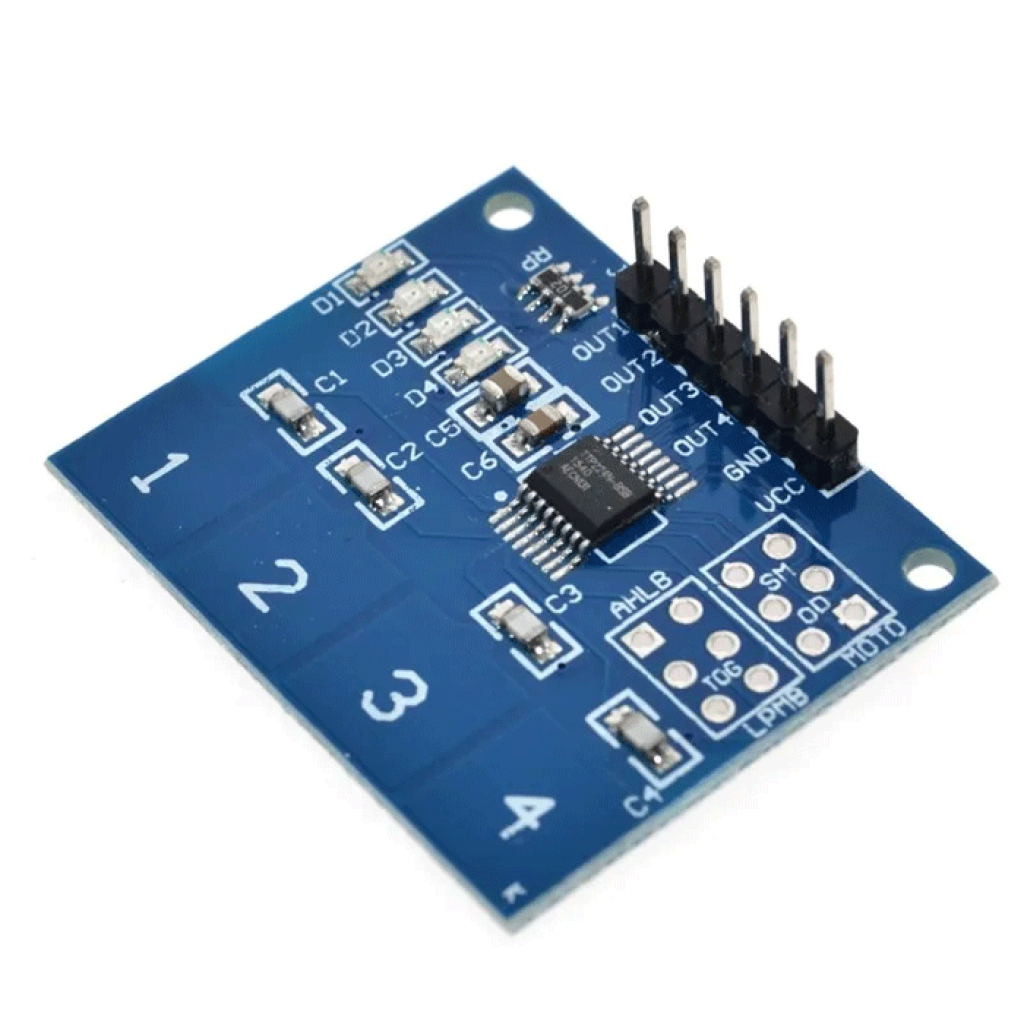

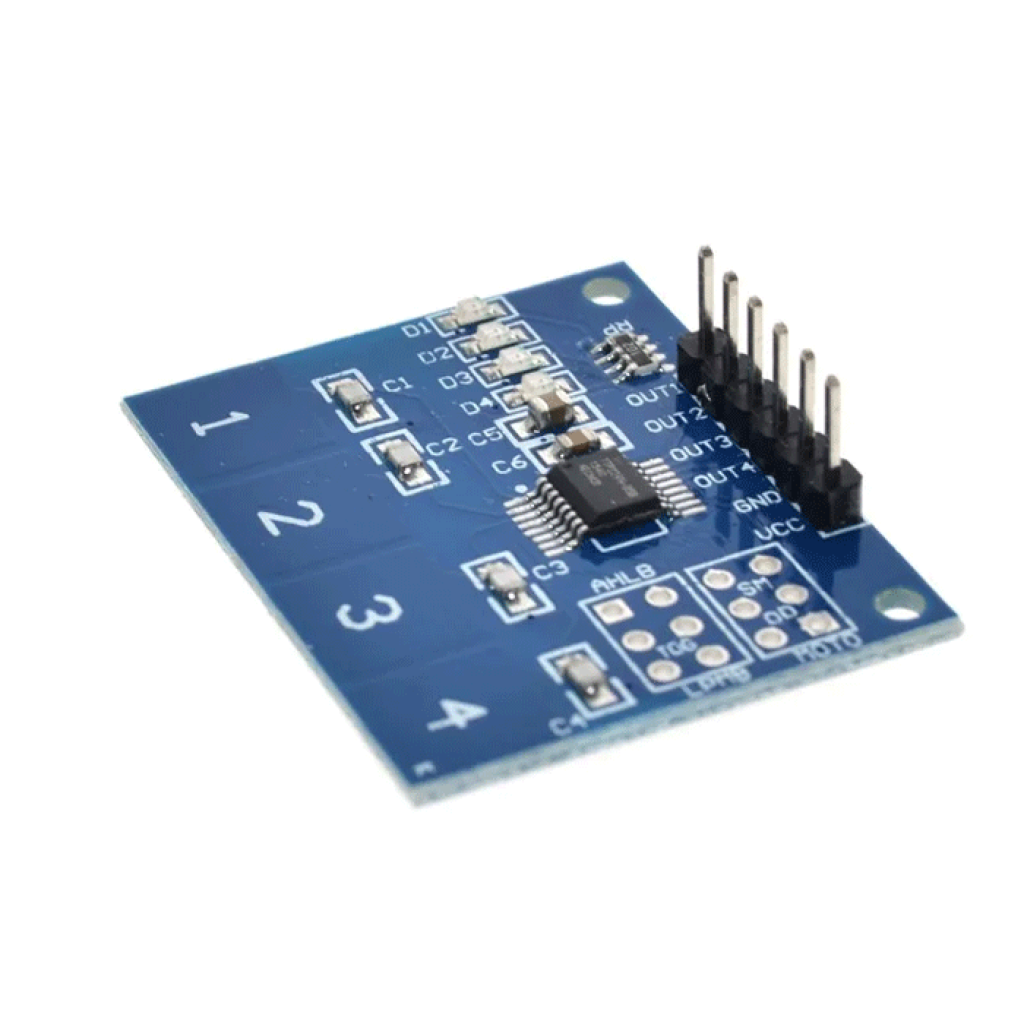

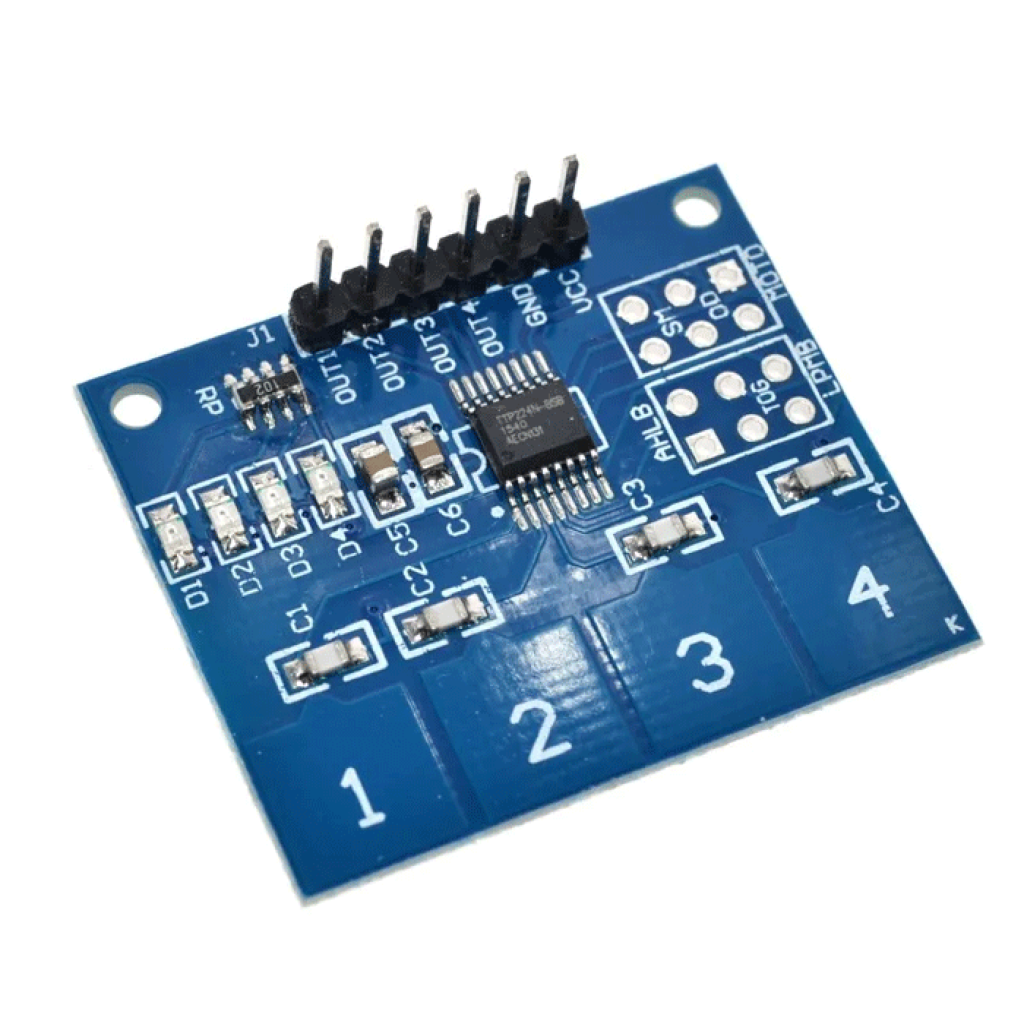

🖥️ 4-канальний ємнісний сенсорний модуль TTP224

Багатоканальний сенсорний перемикач з LED-індикацією • 2.4-5.5V • Два режими роботи

Загальний опис

4-канальний ємнісний сенсорний модуль – це універсальне рішення для створення сенсорних інтерфейсів в електронних проектах. Модуль базується на мікросхемі TTP224 і забезпечує можливість керування чотирма незалежними сенсорними кнопками з вбудованою LED-індикацією. Пристрій може працювати в двох режимах: миттєвої активації і режимі перемикача, що робить його ідеальним для робототехніки, автоматизації та інтерактивних проектів. Живлення модуля здійснюється від 2.4В до 5.5В, що забезпечує сумісність з більшістю мікроконтролерів та одноплатних комп'ютерів.

✅ Технічні переваги:

• Чотири незалежні канали – забезпечує одночасне керування чотирма різними функціями або пристроями з можливістю індивідуального налаштування кожного каналу
• Вбудована LED-індикація – кожен канал має власний червоний SMD-світлодіод для візуального підтвердження спрацювання та діагностики роботи системи
• Два режими роботи – стандартний миттєвий режим (сигнал активний при дотику) та режим перемикача (збереження стану після дотику) з можливістю налаштування через джампери
• Широкий діапазон живлення – працює від 2.4В до 5.5В, забезпечуючи універсальну сумісність з Arduino, Raspberry Pi та іншими мікроконтролерними платформами
• SMD-компоненти високої якості – використання поверхнево-монтованих елементів забезпечує компактність, надійність та стабільну роботу в різних умовах експлуатації
• Прямий інтерфейс з релейними модулями – виходи модуля можуть безпосередньо керувати 4-канальними релейними модулями для комутації потужних пристроїв змінного струму

🔧 Ідеальне рішення для:

Робототехнічні проекти

Системи розумного дому

Інтерактивні панелі керування

Arduino проекти

Освітні електронні набори

Автоматизація виробництва

Прототипування пристроїв

IoT-рішення

💡 Широкі можливості застосування:

Робототехніка та автоматизація – модуль ідеально підходить для створення інтуїтивних інтерфейсів керування роботами. Кожна сенсорна кнопка може відповідати за окрему функцію: рух вперед, назад, поворот або активацію спеціальних режимів. Вбудована індикація дозволяє оператору миттєво бачити активні команди.
Системи розумного дому – чотири канали дозволяють створити централізовану панель керування освітленням, вентиляцією, опаленням та охоронною системою. Режим перемикача забезпечує збереження стану пристроїв, а прямий інтерфейс з релейними модулями дозволяє керувати потужними побутовими приладами.
Інтерактивні навчальні проекти – модуль відмінно підходить для створення навчальних стендів та демонстраційних установок. Студенти можуть вивчати принципи роботи ємнісних датчиків, програмувати різні сценарії реакції на дотик та створювати інтерактивні ігри або тести.
Прототипування користувацьких інтерфейсів – для розробників електроніки модуль стає незамінним інструментом при створенні прототипів пристроїв з сенсорним керуванням. Можливість швидкого переключення між режимами роботи дозволяє тестувати різні варіанти взаємодії з користувачем без перепрограмування.
Промислова автоматизація – в промислових установках модуль може використовуватися для створення сенсорних панелей керування верстатами, конвеєрами або технологічними процесами. Надійність SMD-компонентів забезпечує стабільну роботу в умовах виробництва, а візуальна індикація полегшує контроль операторів.

📦 Детальні технічні характеристики:

Основний чіп: TTP224 - спеціалізований 4-канальний ємнісний сенсорний контролер
Напруга живлення: 2.4V - 5.5V DC (сумісний з Li-ion батареями та стандартним живленням)
Струм споживання: Низьке енергоспоживання завдяки CMOS-технології
Кількість каналів: 4 незалежні сенсорні входи з індивідуальними виходами
Тип сенсорів: Ємнісні (реагують на дотик людського тіла)
Вихідні сигнали:
- OUT1, OUT2, OUT3, OUT4 - цифрові виходи високого рівня при активації
- Логічні рівні: 0V (неактивний), VCC (активний)
Індикація: 4 червоні SMD-світлодіоди (D1, D2, D3, D4) для візуалізації стану кожного каналу
Режими роботи:
- Миттєвий режим (за замовчуванням) - сигнал активний при дотику
- Режим перемикача - збереження стану після дотику (налаштовується джамперами)
Розпіновка: VCC, GND, OUT1, OUT2, OUT3, OUT4 (6 пінів загалом)
Матеріал плати: Синя склотекстолітова плата з якісним покриттям
Тип компонентів: SMD (поверхнево-монтовані) для підвищеної надійності
Сенсорні зони: 4 позначені площадки (1, 2, 3, 4) на поверхні плати
Налаштування: Набір контактних площадок (джамперів) для зміни режимів роботи
Температурний діапазон: Робоча температура типових електронних компонентів
Сумісність: Arduino, Raspberry Pi, STM32, ESP32 та інші мікроконтролерні платформи

⚠️ Важливі аспекти використання:

Дотримання напруги живлення – обов'язково використовуйте напругу в межах 2.4-5.5V. Перевищення цього діапазону може пошкодити SMD-компоненти модуля. Для живлення від Li-ion акумуляторів (3.7V) модуль працює стабільно, також підходить стандартне 5V живлення Arduino.
Налаштування режимів роботи – для зміни режиму з миттєвого на перемикач необхідно пропаяти відповідні джампери на платі. Неправильне налаштування може призвести до неочікуваної поведінки сенсорів.
Підключення навантаження – при прямому підключенні світлодіодів або інших навантажень до виходів модуля переконайтеся, що струм споживання не перевищує допустимих значень. Для керування потужними пристроями використовуйте проміжні драйвери, транзистори або релейні модулі.
Захист від статичної електрики – ємнісні сенсори чутливі до статичного заряду. При роботі з модулем та його встановленні в корпус забезпечте належне заземлення та уникайте накопичення статичного заряду на сенсорних площадках.
Розміщення в корпусі – для оптимальної роботи сенсорних площадок вони повинні бути доступні для дотику через тонкий діелектричний матеріал (пластик, скло товщиною до 3-5мм). Товсті або металеві покриття можуть знизити чутливість або повністю заблокувати роботу сенсорів.

4-канальний ємнісний сенсорний модуль – це надійне та універсальне рішення для створення сучасних сенсорних інтерфейсів. Простота підключення, два режими роботи та вбудована індикація роблять його ідеальним вибором як для початківців, так і для досвідчених розробників електронних проектів.

ЗАМОВТЕ ЗАРАЗ

#ємнісний_сенсор #TTP224 #сенсорна_кнопка #Arduino_модуль #4_канали #робототехніка

Характеристики

-Основні-

-Вхідна напруга-

2.4 В - 5.5 В

-Додаткові-

-Розміри-

35 х 29 мм

-Тип мікросхеми-

TTP224

-Кількість каналів-

-Вага-

7 г
