ICM20948V2 - 9-осьовий модуль положення з гіроскопом, акселерометром і магнітометром

Немає в наявності

Код товару: 1622

820.00 грн

-Робоча напруга-:2 - 5 В

-Акселерометр діапазон-:±2g/±4g/±8g/±16g

-Гіроскоп діапазон-:±250/±500/±1000/±2000 dps

-Магнітометр-:±4900 µT

-Розміри-:25.3 х 15.3 мм

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

ICM20948V2 - 9-осьовий модуль положення з гіроскопом, акселерометром і магнітометром

Код товару: 1622

820.00 грн

Опис

🔌 9-осьовий сенсорний модуль ICM20948V2

Високоточний датчик руху з вбудованим 16-бітним АЦП та I2C/SPI інтерфейсами

Загальний опис

Модуль ICM20948V2 – високоточний 9-осьовий сенсорний модуль, що об'єднує триосьовий акселерометр, триосьовий гіроскоп та триосьовий магнітометр в одному компактному корпусі. Завдяки вбудованому 16-бітному аналого-цифровому перетворювачу (АЦП), модуль забезпечує високу точність вимірювань та стабільність даних для широкого спектру застосувань. Універсальний діапазон робочої напруги 2-5В дозволяє підключати ICM20948V2 до різноманітних мікроконтролерів та плат розробки. Модуль підтримує як I2C, так і SPI протоколи зв'язку, що робить його ідеальним рішенням для проєктів, де потрібен точний моніторинг руху, орієнтації та навігації в просторі.

✅ Технічні переваги:

• Комплексний моніторинг руху – одночасне вимірювання 9 параметрів (3-осьове прискорення, 3-осьові гіроскопічні дані та 3-осьове магнітне поле) забезпечує всебічне відстеження положення та руху об'єкта
• Висока точність вимірювань – вбудований 16-бітний АЦП забезпечує високу роздільну здатність даних, що дозволяє фіксувати навіть найменші зміни в русі та орієнтації
• Гнучке живлення – широкий діапазон робочої напруги від 2В до 5В спрощує інтеграцію з різними типами мікроконтролерів без необхідності додаткових перетворювачів рівня
• Подвійна комунікація – підтримка як I2C, так і SPI протоколів зв'язку дозволяє обирати оптимальний метод передачі даних залежно від вимог проєкту та доступних ресурсів
• Компактні розміри – завдяки інтеграції всіх компонентів на одній платі ICM20948V2, модуль займає мінімум місця в пристрої, що особливо важливо для компактних рішень та носимих гаджетів

🔧 Ідеальне рішення для:

Навігаційні системи

Робототехніка

Дрони та БПЛА

Системи стабілізації

Віртуальна реальність

Носимі пристрої

IoT системи

Смарт-іграшки

💡 Широкі можливості застосування:

Системи інерціальної навігації – використовуйте дані з акселерометра, гіроскопа та магнітометра для створення точних систем визначення положення та орієнтації об'єктів у просторі. ICM20948V2 забезпечує високу точність вимірювань завдяки 16-бітному АЦП, що робить його ідеальним для навігаційних пристроїв та систем автопілотів.
Стабілізація відео та камер – комбіновані дані 9-осьового датчика дозволяють реалізувати алгоритми електронної та механічної стабілізації для камер і відеокамер. Висока частота зчитування даних забезпечує миттєву реакцію систем стабілізації на зміни положення, що критично важливо для отримання плавного зображення.
Моніторинг фізичної активності – використання даних акселерометра і гіроскопа для точного відстеження рухів і фізичної активності користувача в носимих пристроях. Завдяки низькому енергоспоживанню модуль ідеально підходить для тривалої автономної роботи в фітнес-браслетах та розумних годинниках.
Системи управління дронами – точні дані про орієнтацію та переміщення дозволяють реалізувати стабільне керування та автоматичне повернення до точки взльоту для безпілотних літальних апаратів. Магнітометр забезпечує точне визначення напрямку польоту незалежно від зовнішніх умов.
Інтерактивні ігрові контролери – створюйте інтуїтивні контролери руху для ігор та симуляторів, що реагують на найменші зміни положення в просторі. Завдяки широкому діапазону робочої напруги та підтримці різних інтерфейсів зв'язку модуль легко інтегрується в різноманітні ігрові аксесуари.

📦 Детальні технічні характеристики:

Модель: ICM20948V2
Основний чіп: ICM20948
Сенсори:
- 3-осьовий акселерометр (діапазон: ±2g, ±4g, ±8g, ±16g)
- 3-осьовий гіроскоп (діапазон: ±250°/с, ±500°/с, ±1000°/с, ±2000°/с)
- 3-осьовий магнітометр (діапазон: ±4900 μT)
АЦП: Вбудований 16-бітний
Вихідні дані: 16-бітний формат
Робоча напруга: 2В – 5В
Рекомендована напруга живлення: 3.3В
Інтерфейси зв'язку: I2C, SPI

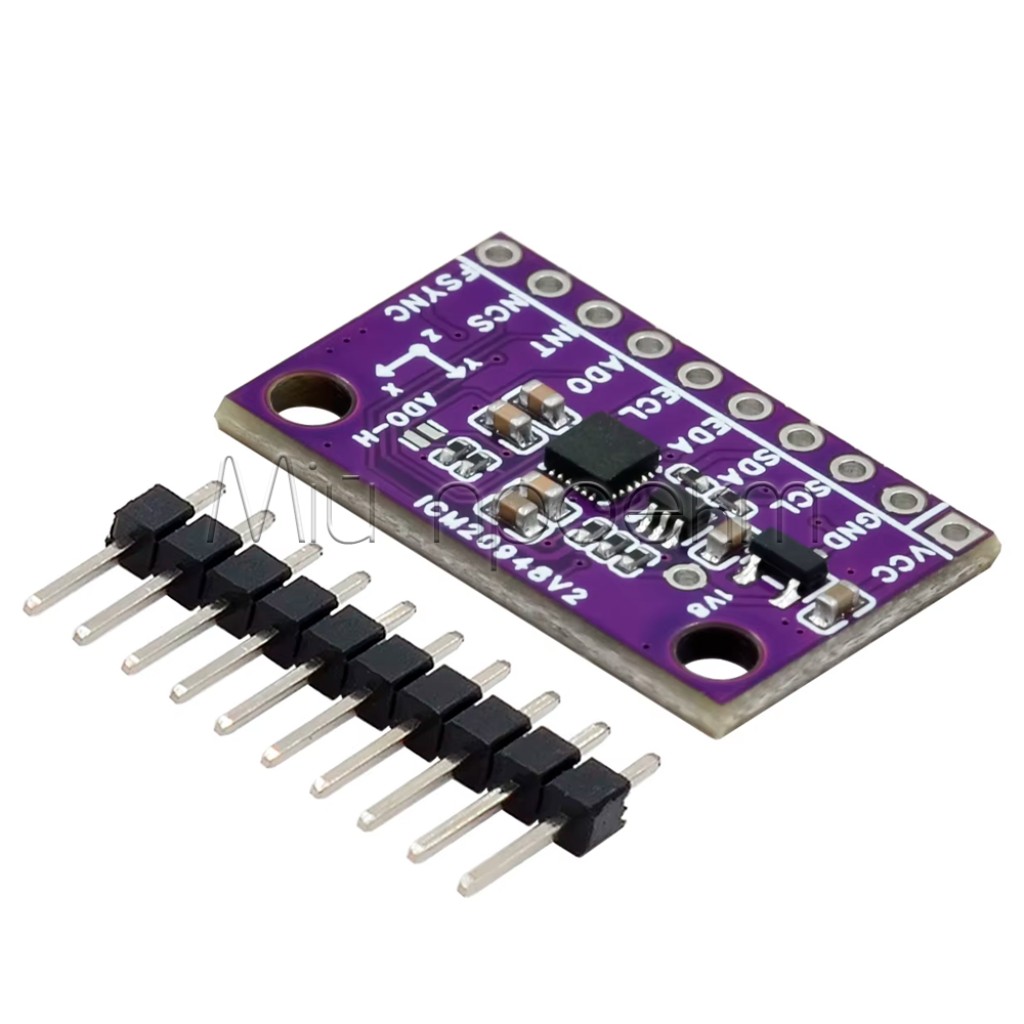

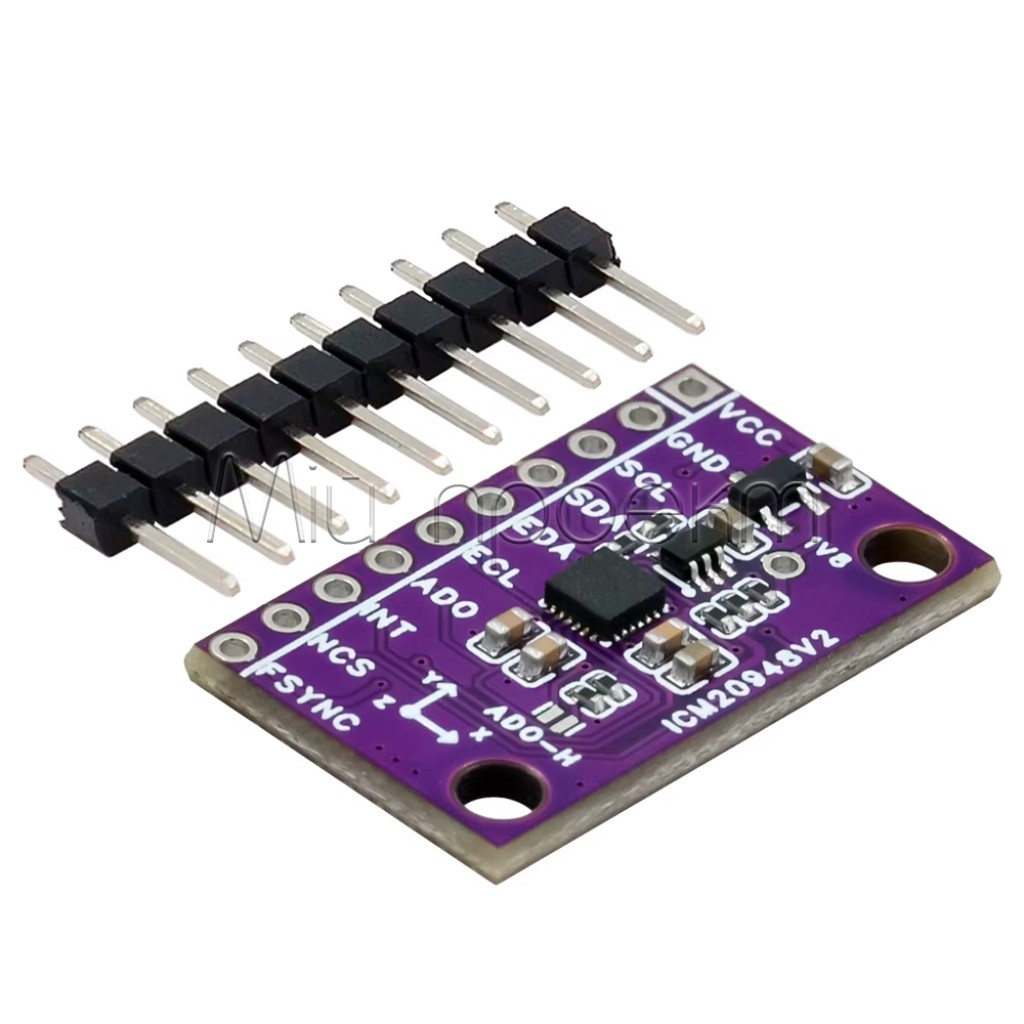

Піни на модулі:
- VCC: Живлення
- GND: Земля
- SCL: Лінія тактування I2C
- SDA: Лінія даних I2C
- ECL: Додаткова лінія тактування
- EDA: Додаткова лінія даних
- ADO: Вибір адреси I2C / MISO для SPI
- INT: Пін переривання
- NCS: Chip Select для SPI
- FSYNC: Frame Synchronization
Маркування осей: X, Y, Z на платі
Сумісність: Arduino, Raspberry Pi, ESP32, ESP8266, STM32 та інші мікроконтролери
Бібліотеки: Доступні бібліотеки для Arduino IDE

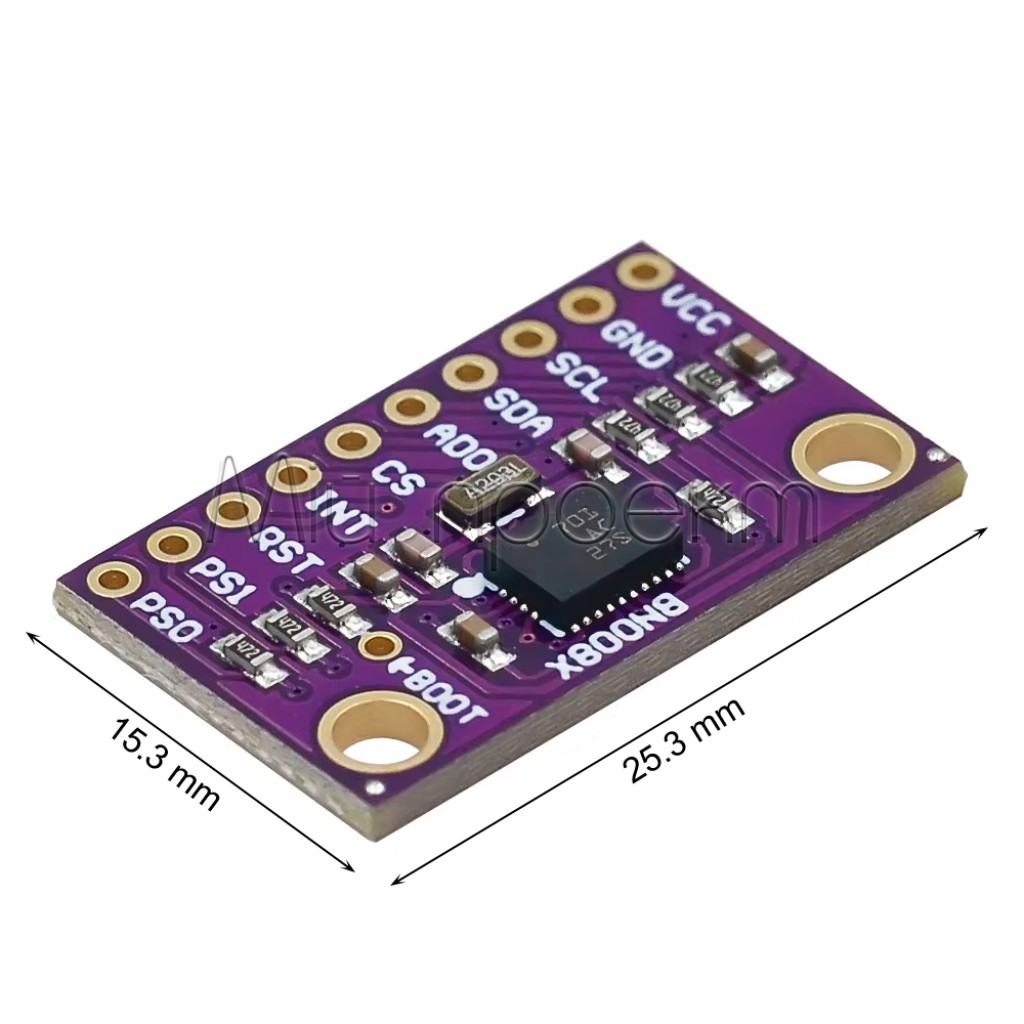

Розміри: Компактні (25.3х15.3 мм)

⚠️ Важливі аспекти використання:

Правильне живлення – незважаючи на широкий діапазон робочої напруги (2В – 5В), для найкращих результатів та стабільної роботи рекомендується використовувати джерело живлення 3.3В. Використання вищої напруги може призвести до надмірного нагрівання модуля.
Калібрування датчиків – перед використанням у точних вимірювальних системах необхідно провести калібрування акселерометра, гіроскопа та особливо магнітометра. Це допоможе компенсувати похибки вимірювань та забезпечити точні дані.
Встановлення бібліотек – для роботи з Arduino рекомендується використовувати спеціалізовані бібліотеки (наприклад, ICM20948_WE), які спрощують взаємодію з датчиком та обробку даних. Бібліотеки можна встановити через менеджер бібліотек Arduino IDE або додати ZIP-архів.
Розташування модуля – для точних вимірювань магнітного поля розміщуйте модуль подалі від джерел електромагнітних перешкод, таких як двигуни, потужні силові лінії та магніти. Металеві предмети поблизу можуть спотворювати показання магнітометра.
Обробка даних – для підвищення точності рекомендується використовувати алгоритми фільтрації даних, такі як фільтр Калмана або комплементарний фільтр. Це дозволить зменшити шум та підвищити точність визначення орієнтації.

Модуль ICM20948V2 – це високоточне рішення для розробників, які потребують надійних даних про рух та орієнтацію об'єктів. Завдяки своїй універсальності, широкому набору функцій та простоті інтеграції, цей датчик стане незамінним компонентом для ваших інноваційних проєктів.
