Коротко про HX-3S-FL
HX-3S-FL — BMS-модуль із балансуванням для літій-іонної батареї 3S: трьох послідовно з’єднаних секцій із номінальною напругою 11,1 В та напругою повного заряду 12,6 В. Плата контролює батарею та відключає її при перезаряді, надмірному навантаженні або короткому замиканні.

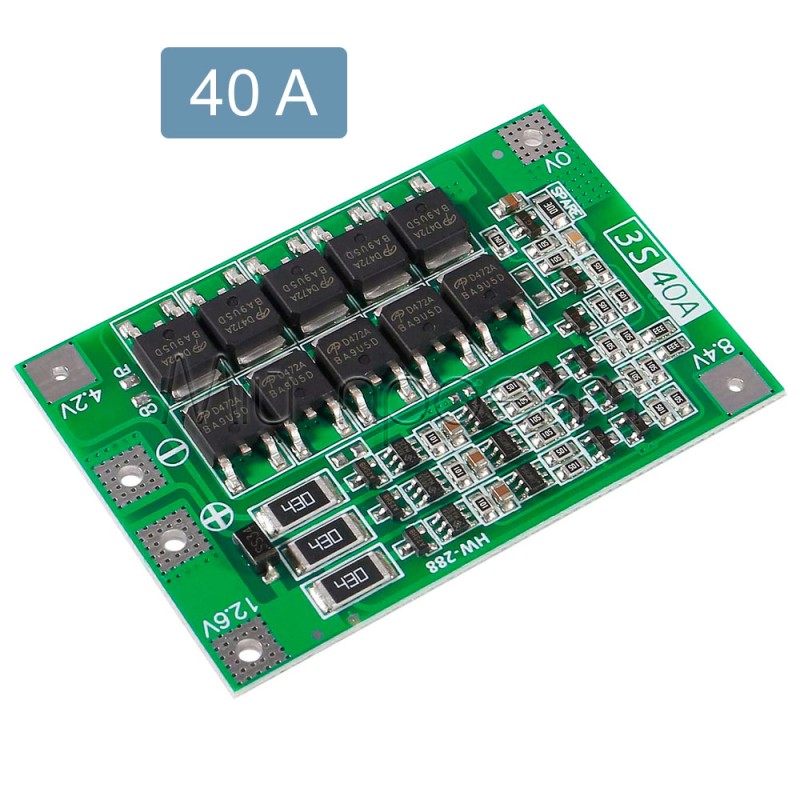

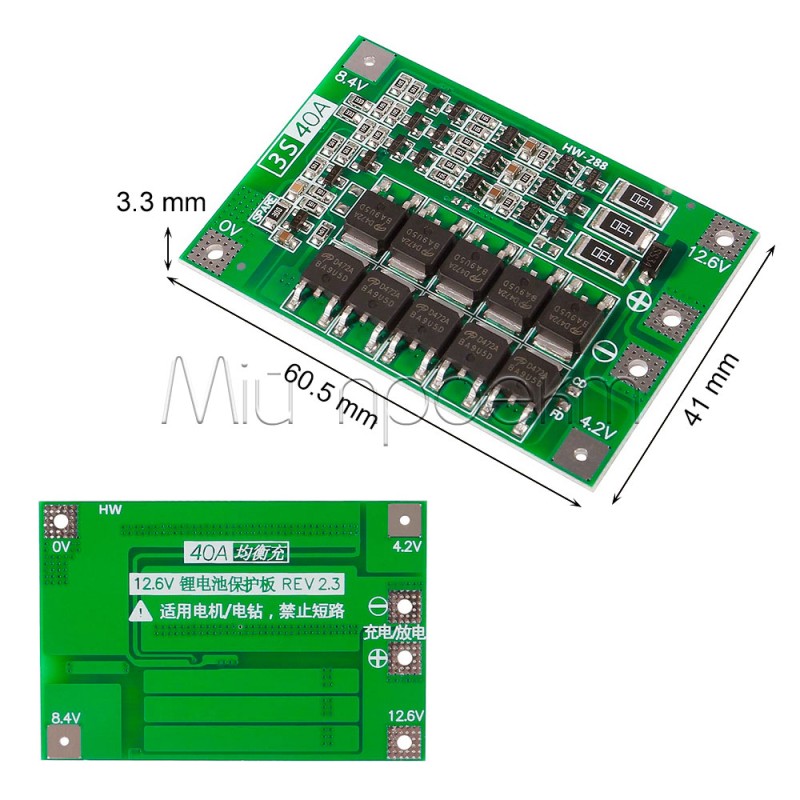

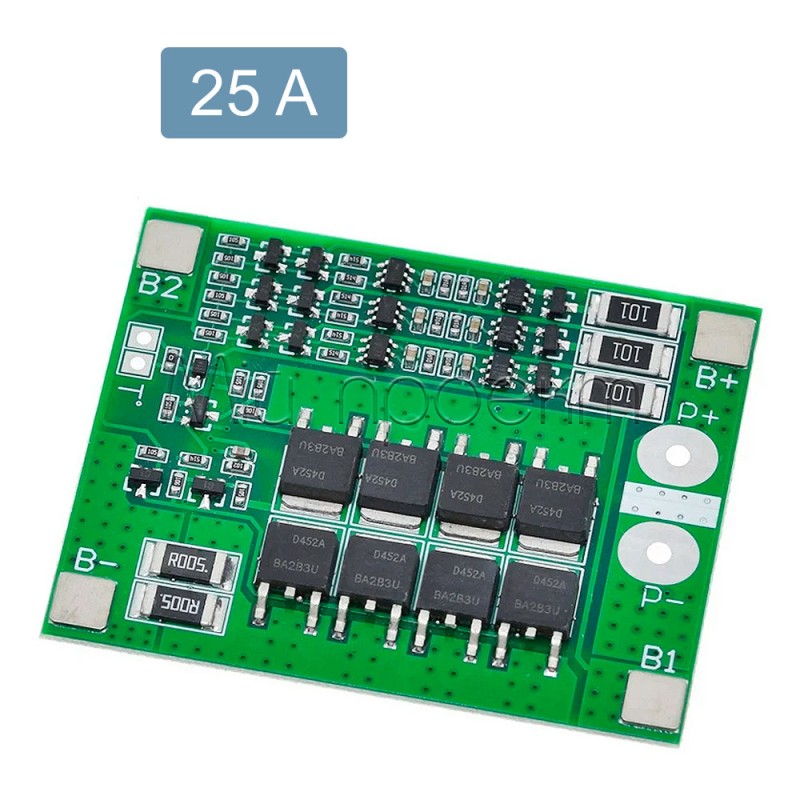

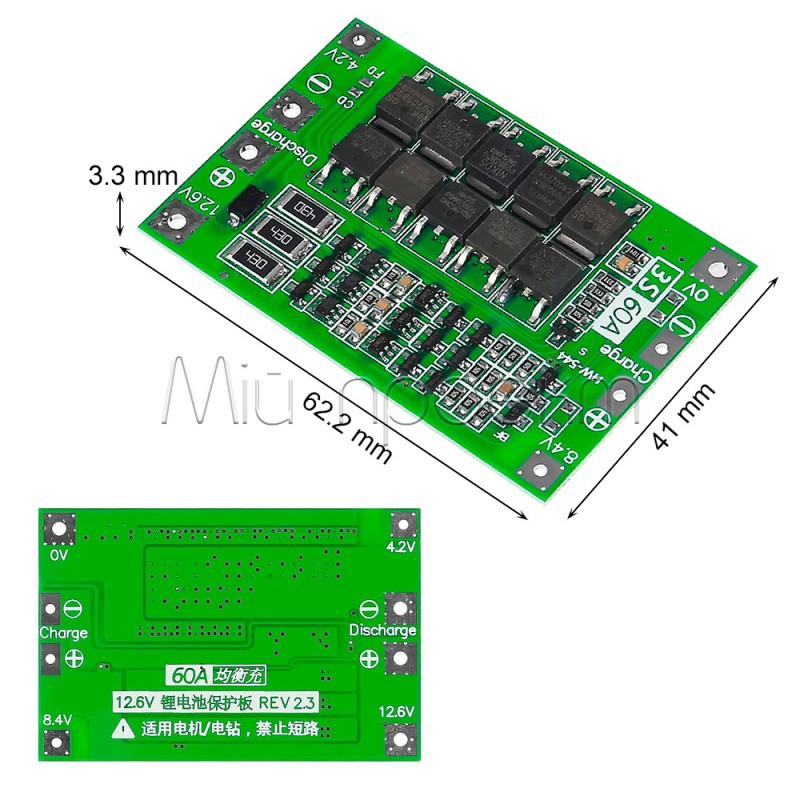

Доступні виконання з позначенням максимального струму 25 А, 40 А або 60 А. Потрібний варіант обирають не лише за цифрою на платі: робочий і пусковий струм мають безпечно витримувати акумулятори, перемички, проводи, контакти та сама BMS у реальному тепловому режимі.
Ключові характеристики
- Тип
- BMS-модуль захисту та балансування
- Конфігурація батареї
- 3S — три послідовні Li-ion секції
- Номінальна напруга
- 11,1 В
- Напруга повного заряду
- 12,6 В
- Варіанти за максимальним струмом
- 25 А, 40 А або 60 А — відповідно до вибраного виконання
- Захисні функції
- від перезаряду, перевантаження за струмом і короткого замикання
- Балансування
- передбачено; тип і струм балансування не вказані

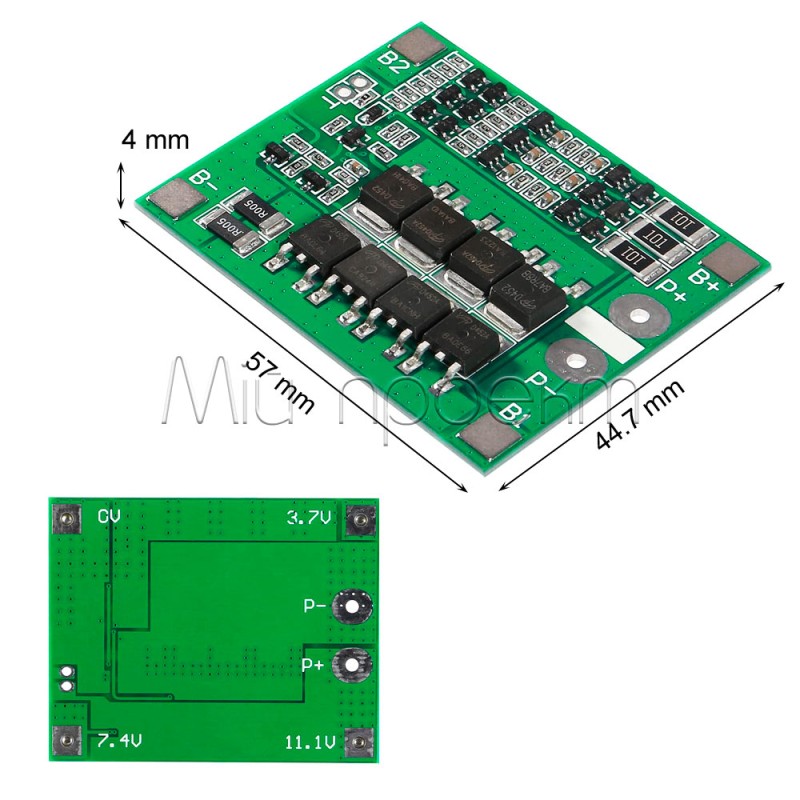

- Розміри плати
- 56 × 45 × 4 мм
Детальний опис та особливості
Що означає конфігурація 3S
HX-3S-FL контролює три послідовні секції літій-іонної батареї. Сумарна напруга такої збірки змінюється протягом циклу: 11,1 В є номінальним значенням, а 12,6 В — напругою повного заряду. Якщо навантаженню потрібні стабільні 12 В, у системі додатково потрібен відповідний DC-DC перетворювач.
Захист і балансування
BMS стежить за секціями батареї та розриває силове коло при небезпечному режимі. Балансування допомагає зменшувати різницю напруг між справними узгодженими секціями, але не відновлює пошкоджені акумулятори й не компенсує суттєву різницю їхньої ємності або внутрішнього опору.
Захисне відсікання є аварійною межею, а не штатним способом керування зарядом або розрядом. Батарею слід складати зі справних сумісних елементів, а її робочий діапазон і зарядний струм визначати за характеристиками конкретних акумуляторів.
Вибір струмового виконання
Позначення 25 А, 40 А або 60 А стосується вибраного варіанта плати. Воно не робить готову батарею автоматично придатною до такого безперервного навантаження: фактичну межу визначає найслабша ланка системи. Для двигунів, насосів та інших імпульсних навантажень окремо враховуйте пусковий струм; якщо BMS вимикає батарею під час старту, не обходьте захист.
BMS і зарядний пристрій виконують різні функції
HX-3S-FL захищає батарею, але не формує повний профіль заряджання. Для Li-ion збірки 3S потрібен окремий зарядний вузол із профілем CC/CV, кінцевою напругою 12,6 В і струмом, допустимим для акумуляторів, з’єднань та вибраної BMS.[1]
Підійде / не підійде
Підійде
- для літій-іонної батареї з трьох послідовних секцій і повною напругою 12,6 В;
- для нового або ремонтованого 3S акумуляторного блока, де потрібні захист і балансування без програмування;
- для портативного живлення, освітлення, робототехніки та іншого DC-навантаження після перевірки його діапазону напруги;
- для системи, у якій робочий і пусковий струм підтверджено вимірюванням та узгоджено з усіма компонентами батареї;
- коли в корпусі є місце для плати 56 × 45 × 4 мм, силових проводів та електричної ізоляції.
Не підійде
- для батарей 1S, 2S, 4S, 5S або іншої кількості послідовних секцій;
- для LiFePO4, Ni-Cd, Ni-MH, свинцевих акумуляторів або іншої хімії;
- як самостійний зарядний пристрій, стабілізатор 12 В або перетворювач напруги;
- для навантаження з невідомим пусковим струмом або гарантованої безперервної роботи на граничному струмі плати;
- для систем, яким потрібні телеметрія, Bluetooth, програмовані пороги чи керування через застосунок.
Приклади застосування
BMS можна встановити в 3S Li-ion блок для автономного живлення електроніки, якщо пристрій допускає зміну напруги батареї протягом розряду. Для фіксованої вихідної напруги додайте відповідний DC-DC перетворювач.
HX-3S-FL підходить для батарейного блока освітлення або резервного живлення, коли споживання навантаження відоме, а заряджання виконує окремий CC/CV-пристрій на 12,6 В.
Плата може захищати 3S батарею мобільної платформи чи механізму лише після перевірки робочого та пускового струму. Залишайте запас за струмом і контролюйте нагрівання під час випробування.
Підключення та перший запуск
Підготуйте три секції
Використовуйте справні сумісні Li-ion елементи з близькою напругою та характеристиками. До монтажу від’єднайте зарядний пристрій і навантаження.
Перевірте схему 3S
Мультиметром перевірте полярність, напругу кожної секції та послідовне зростання потенціалу від загального мінуса до загального плюса батареї.
Під’єднайте контрольні точки

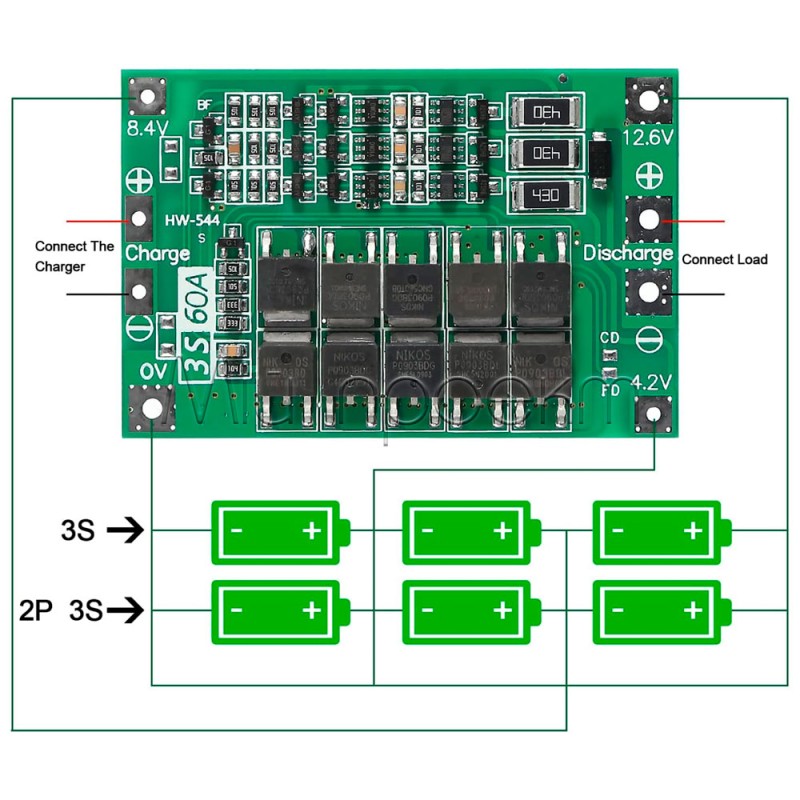

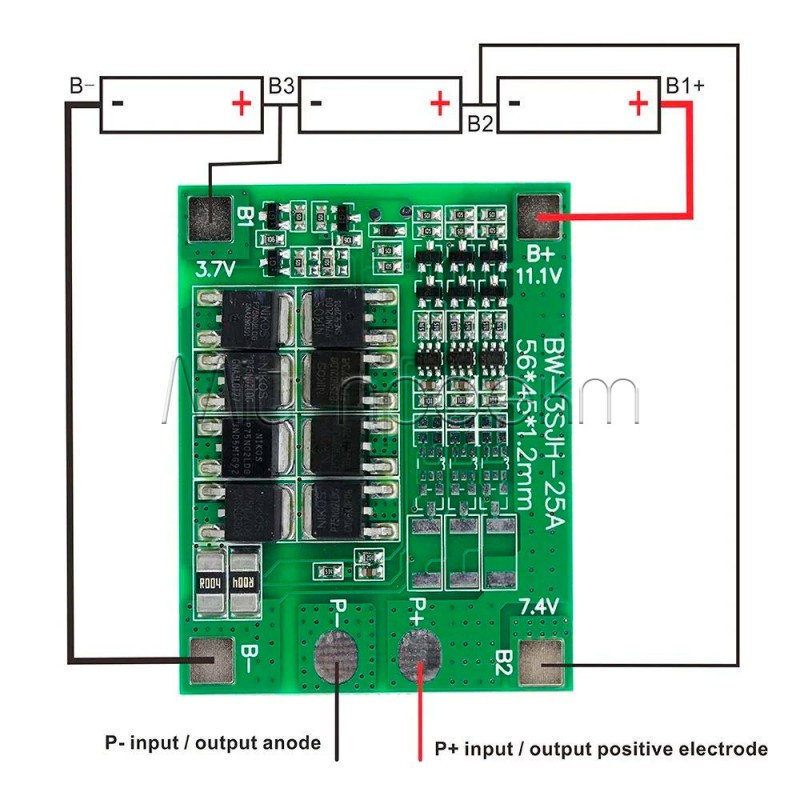

Підключайте загальний мінус, проміжні відводи та загальний плюс у послідовності, зазначеній на отриманій платі. Не копіюйте розпіновку зі схожої BMS або іншого струмового виконання.
Під’єднайте силове коло
Зарядний пристрій і навантаження приєднуйте лише до силових контактів, позначених на конкретній платі. Проводи, перемички, контакти та роз’єми підбирайте за фактичним струмом системи.
Виконайте контрольний запуск
Спочатку перевірте вихід без навантаження, потім випробуйте батарею зі струмовим обмеженням і контрольованим навантаженням. Стежте за напругою кожної секції, роботою захисту та нагріванням плати й з’єднань.
Обмеження та безпека
Не порушуйте полярність і послідовність
Помилка в підключенні загального мінуса, проміжних відводів або загального плюса може пошкодити BMS, акумулятори та проводку. Перевіряйте напругу кожної точки мультиметром до припаювання наступного проводу.
Заряджайте лише сумісним CC/CV-пристроєм
Не підключайте 3S Li-ion батарею безпосередньо до нерегульованого блока живлення. Кінцева напруга зарядного пристрою має становити 12,6 В, а струм — не перевищувати допустиму межу акумуляторів, BMS і з’єднань.
Струмове маркування не скасовує перевірку навантаження
Не плануйте тривалу роботу на 25 А, 40 А або 60 А лише за назвою виконання. Перевірте безперервний і пусковий струм, залиште запас та припиніть тест, якщо плата, проводи або контакти помітно нагріваються.
Балансування не ремонтує слабку секцію
Не змішуйте пошкоджені, суттєво різні або нерівномірно заряджені елементи. Якщо напруга однієї секції швидко відхиляється під навантаженням, перевірте акумулятори й з’єднання замість обходу захисту.
Ізолюйте відкриту плату
Не допускайте контакту BMS із металевим корпусом, нікелевими смугами, вологою або оголеними провідниками. Для батареї на елементах 18650 можна додати ізоляційні прокладки для позитивних контактів; вони доповнюють, але не замінюють повну електричну й механічну ізоляцію.
Сумісні товари та аксесуари
Для заряджання 3S батареї можна вибрати один із двох різних за форматом вузлів: підвищувальний модуль Type-C на 12,6 В зі струмом заряду 0,37 А або 0,74 А чи зарядний пристрій CC/CV 12,6 В, 10 А. Варіант на 10 А використовуйте лише тоді, коли такий зарядний струм допускають конкретні елементи, вибрана BMS, проводка та роз’єми.
Для швидкої орієнтовної перевірки загальної напруги батареї можна встановити кнопковий індикатор HW-680 для 3S. Він показує рівень за сумарною напругою та не замінює поелементний контроль BMS.
Альтернативи за розміром і конфігурацією
Якщо для 3S батареї критична менша ширина плати, а максимального струму 20 А достатньо, порівняйте HX-3S-FL20 розміром 59 × 20 × 3,6 мм.
Для іншої кількості послідовних секцій потрібна окрема BMS: BMS 4S 40A з балансуванням для батареї з повною напругою 16,8 В або HX-5S-15A з балансуванням для 5S Li-ion батареї на 21 В. Перед заміною окремо звірте напругу, струм, розміри та схему підключення.
FAQ
Чи заряджає HX-3S-FL батарею самостійно?
Ні. BMS захищає та балансує 3S батарею, а заряджання виконує окремий CC/CV-пристрій на 12,6 В із безпечним для елементів струмом.
Який варіант вибрати: 25 А, 40 А чи 60 А?
Оберіть виконання з запасом відносно виміряного робочого та пускового струму. Одночасно перевірте допустимий струм акумуляторів, перемичок, проводів, контактів і роз’ємів; більша цифра на BMS не збільшує можливості слабших компонентів.
Чи можна живити від батареї звичайний пристрій на 12 В?
Лише якщо пристрій допускає фактичний діапазон напруги 3S батареї, включно з 12,6 В після повного заряду. Якщо потрібні стабільні 12 В, додайте сумісний DC-DC перетворювач.
Чому після складання на виході немає напруги?
Від’єднайте навантаження та перевірте полярність, послідовність контрольних відводів, напругу кожної секції й силові з’єднання. Після виправлення використайте сумісний зарядний пристрій 3S; не намагайтеся розблокувати BMS коротким замиканням контактів.
Чи підходить плата для LiFePO4?
Ні. HX-3S-FL призначена для 3S Li-ion із повною напругою 12,6 В. Для LiFePO4 потрібна BMS із порогами, розрахованими саме на цю хімію.
Чи вирівняє балансування різні або зношені елементи?
Ні. Балансування коригує лише обмежену різницю між справними секціями. Батарею потрібно складати з сумісних елементів у близькому стані заряду та перевіряти їхню поведінку під навантаженням.
Документи та джерела
- Texas Instruments, Multi-Chemistry Charger in Low Battery Power Applications, SLUAAH5, листопад 2022 — профіль заряджання Li-ion CC/CV, чутливість елементів до перезаряду, великих струмів і перегрівання та роль захисної схеми батареї.
