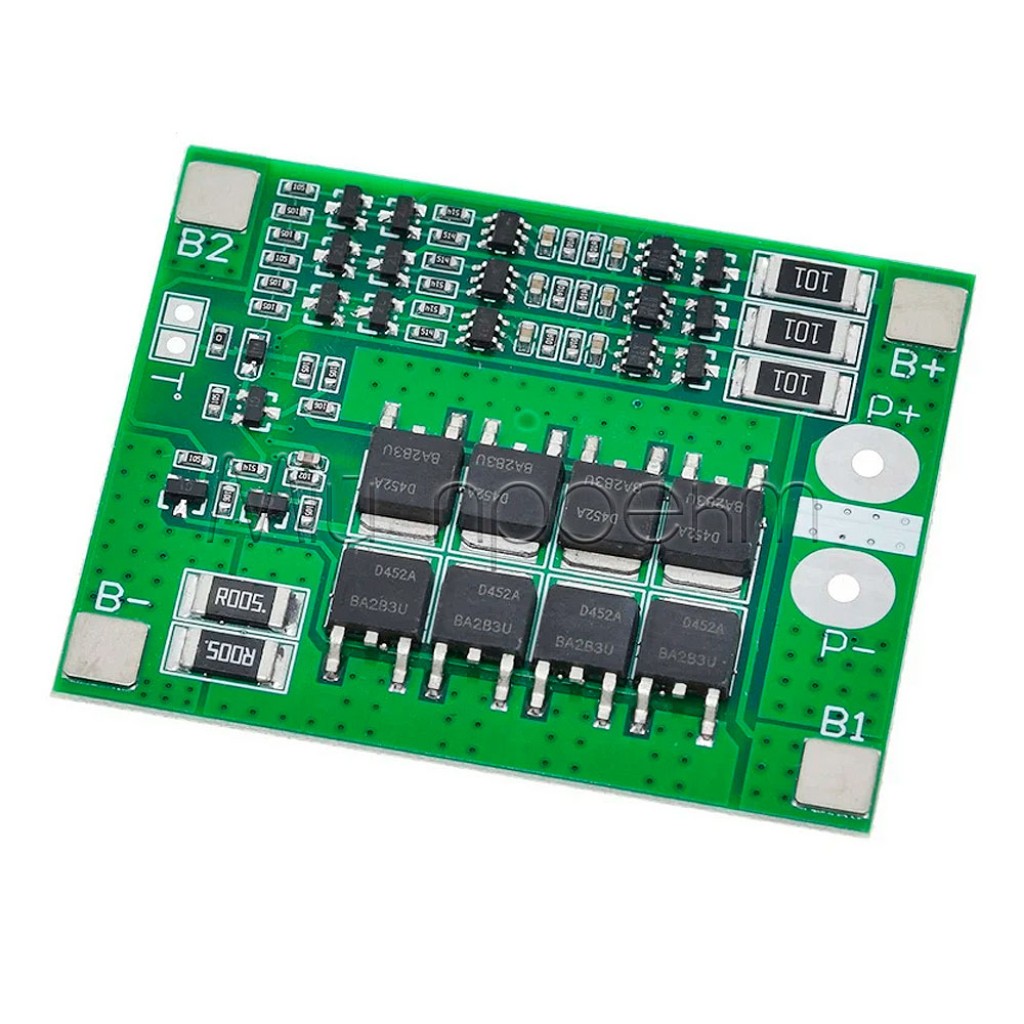

Кратко о HX-3S-FL
HX-3S-FL — BMS-модуль с балансировкой для литий-ионной батареи 3S: трёх последовательно соединённых секций с номинальным напряжением 11,1 В и напряжением полного заряда 12,6 В. Плата контролирует батарею и отключает её при перезаряде, чрезмерной нагрузке или коротком замыкании.

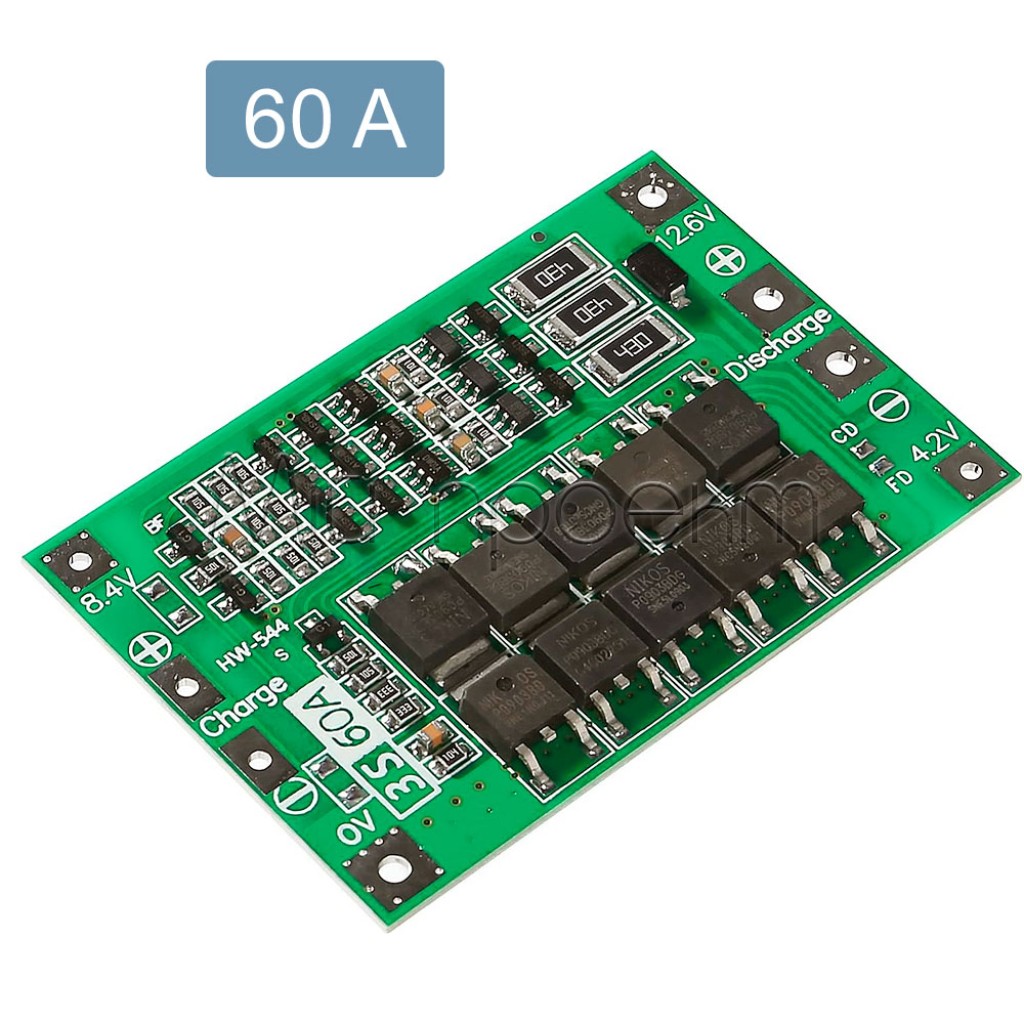

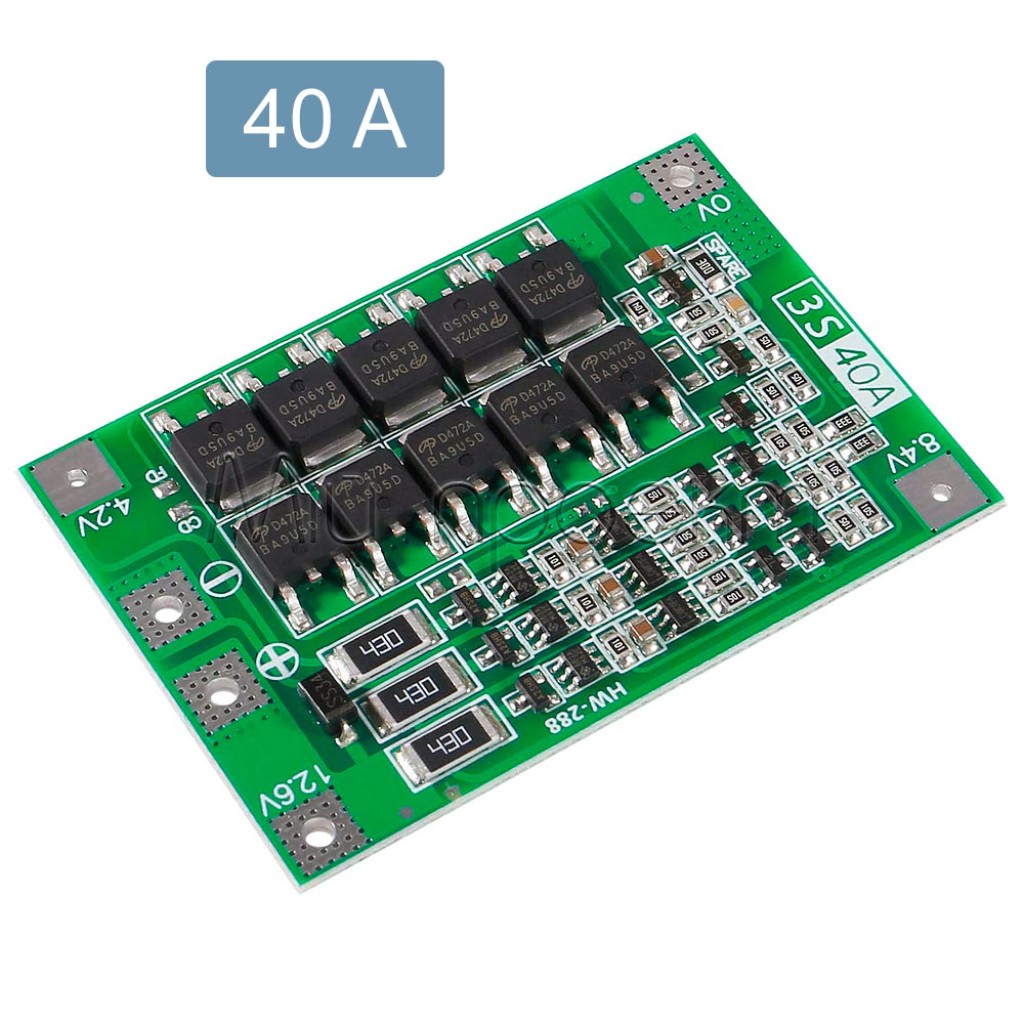

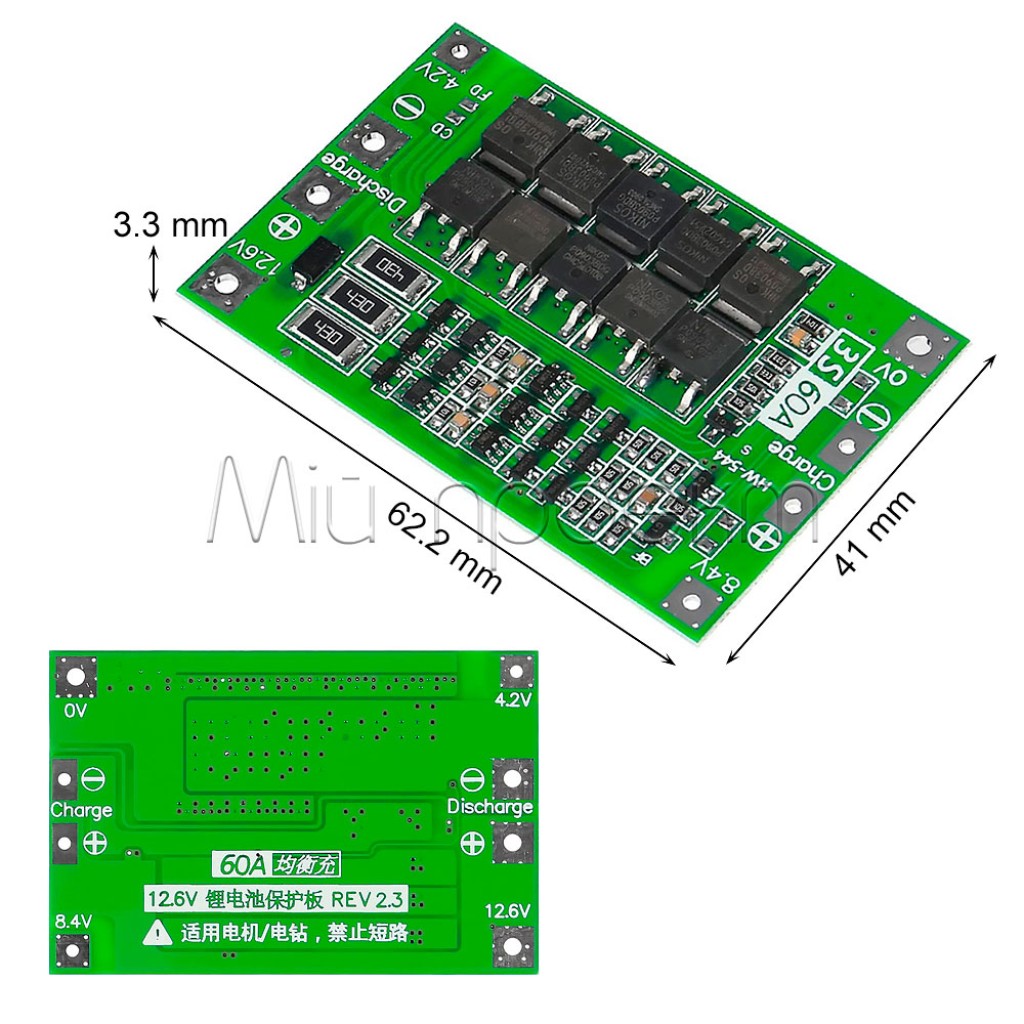

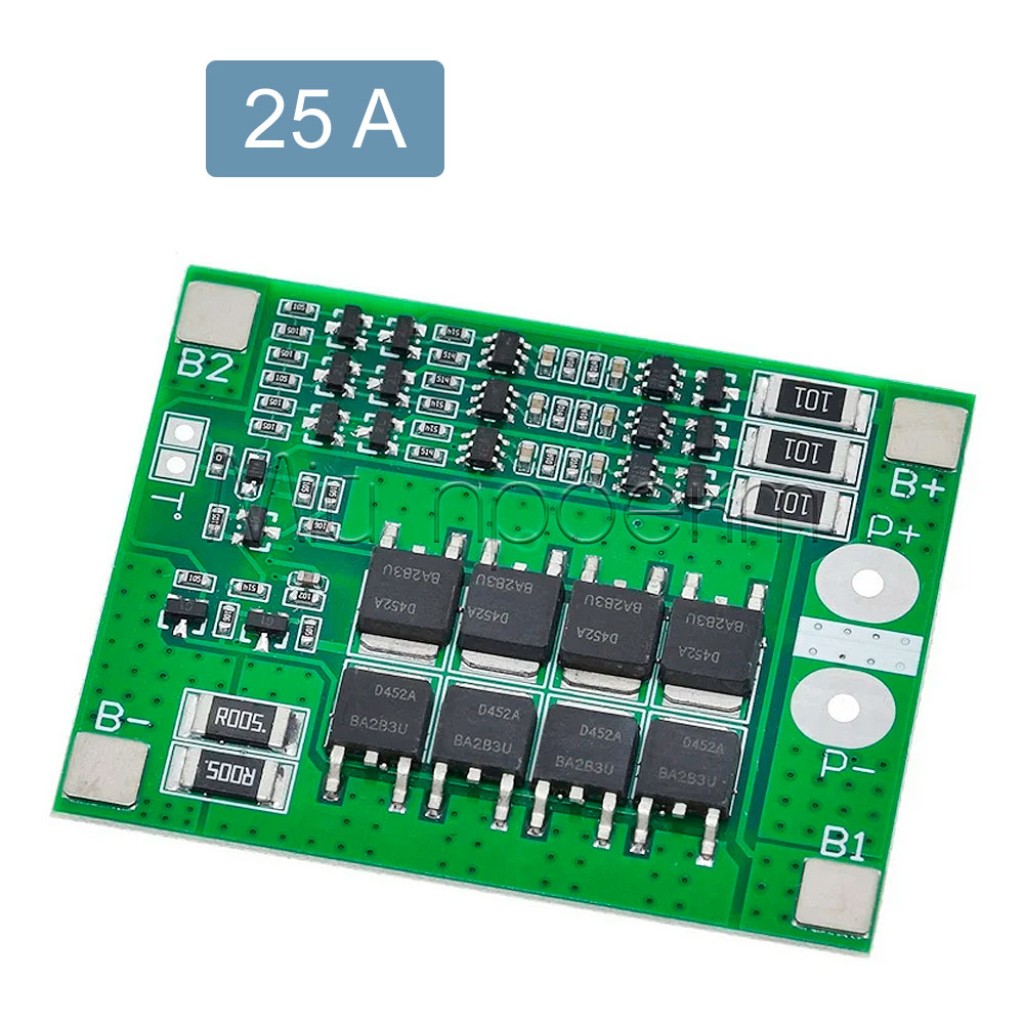

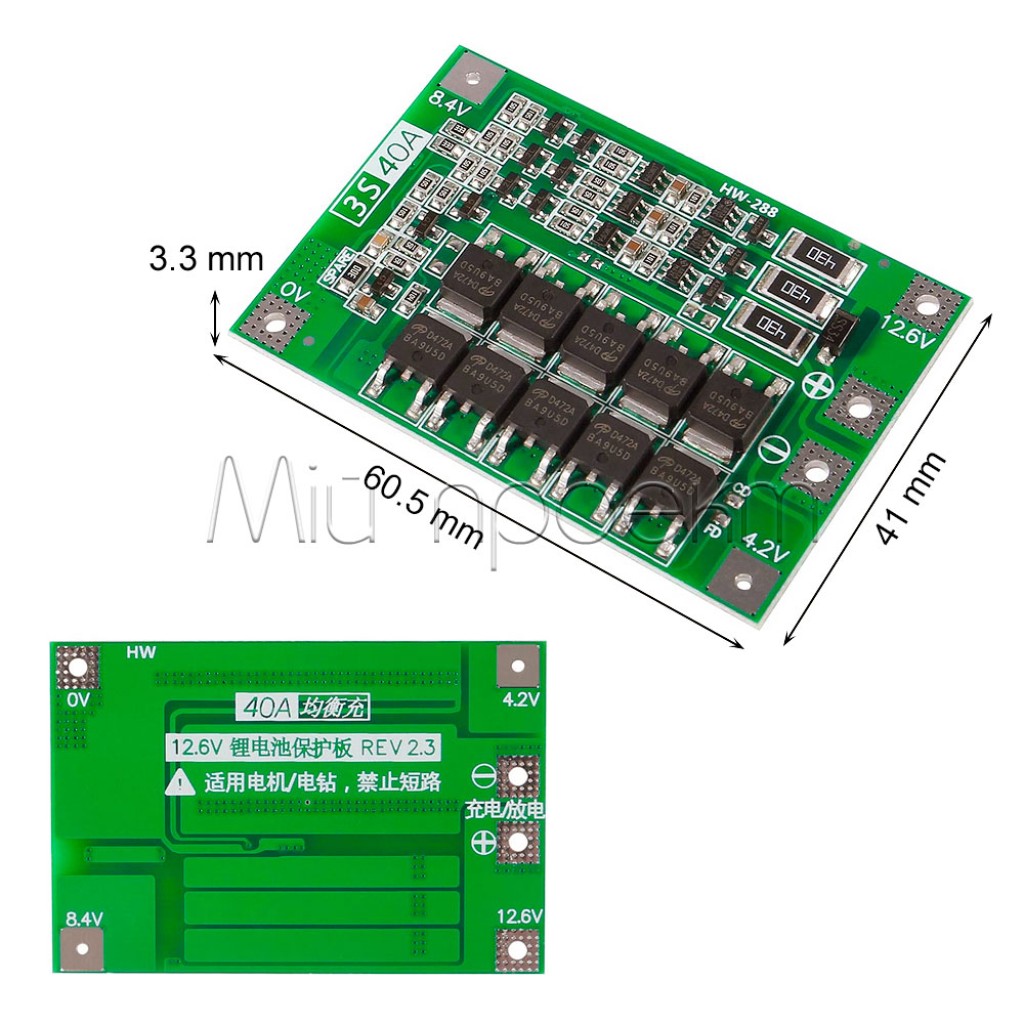

Доступны исполнения с обозначением максимального тока 25 А, 40 А или 60 А. Нужный вариант выбирают не только по цифре на плате: рабочий и пусковой ток должны безопасно выдерживать аккумуляторы, перемычки, провода, контакты и сама BMS в реальном тепловом режиме.
Ключевые характеристики
- Тип
- BMS-модуль защиты и балансировки
- Конфигурация батареи
- 3S — три последовательные Li-ion секции
- Номинальное напряжение
- 11,1 В
- Напряжение полного заряда
- 12,6 В
- Варианты по максимальному току
- 25 А, 40 А или 60 А — в зависимости от выбранного исполнения
- Защитные функции
- от перезаряда, перегрузки по току и короткого замыкания
- Балансировка
- предусмотрена; тип и ток балансировки не указаны

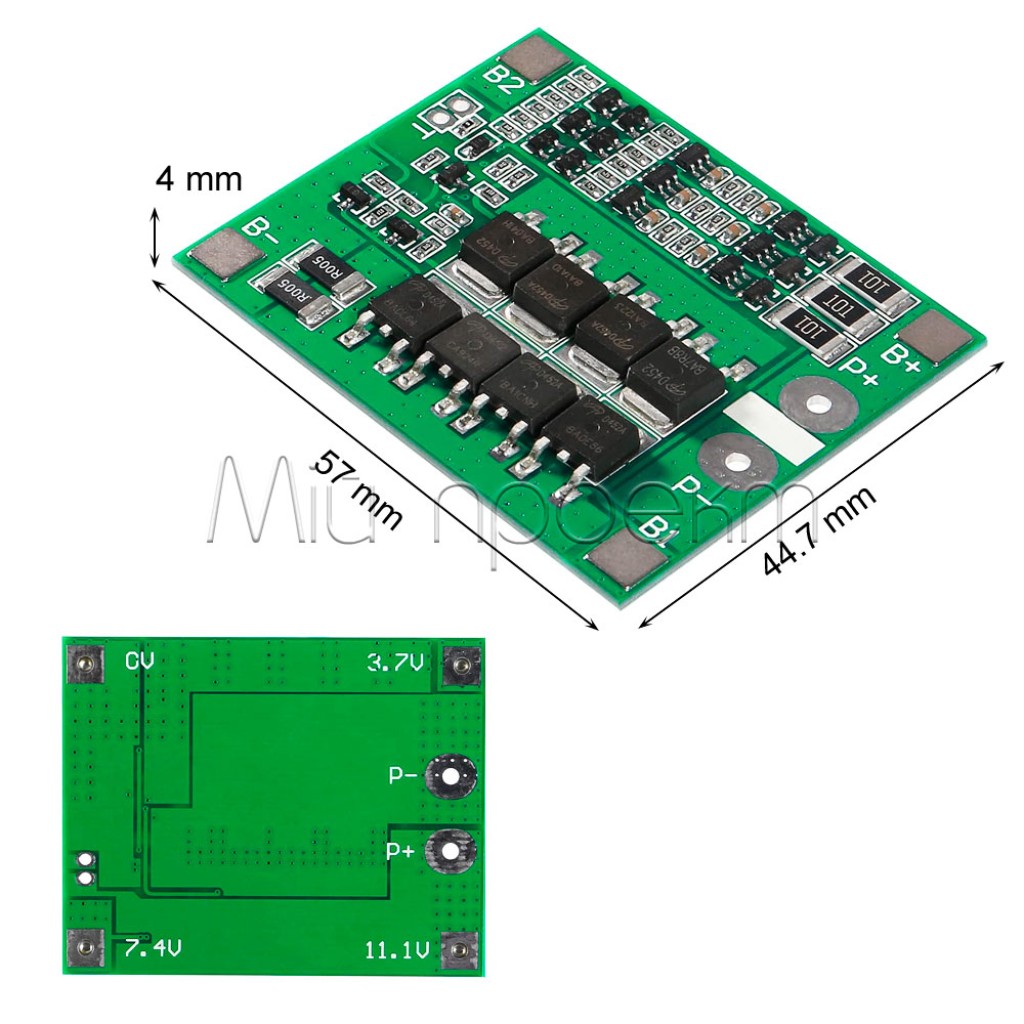

- Размеры платы
- 56 × 45 × 4 мм
Подробное описание и особенности
Что означает конфигурация 3S
HX-3S-FL контролирует три последовательные секции литий-ионной батареи. Суммарное напряжение такой сборки изменяется в течение цикла: 11,1 В является номинальным значением, а 12,6 В — напряжением полного заряда. Если нагрузке требуются стабильные 12 В, в системе дополнительно необходим соответствующий DC-DC преобразователь.
Защита и балансировка
BMS контролирует секции батареи и разрывает силовую цепь при опасном режиме. Балансировка помогает уменьшать разницу напряжений между исправными согласованными секциями, но не восстанавливает повреждённые аккумуляторы и не компенсирует существенную разницу их ёмкости или внутреннего сопротивления.
Защитное отключение является аварийным пределом, а не штатным способом управления зарядом или разрядом. Батарею следует собирать из исправных совместимых элементов, а её рабочий диапазон и зарядный ток определять по характеристикам конкретных аккумуляторов.
Выбор исполнения по току
Обозначение 25 А, 40 А или 60 А относится к выбранному варианту платы. Оно не делает готовую батарею автоматически пригодной для такой непрерывной нагрузки: фактический предел определяет самое слабое звено системы. Для двигателей, насосов и других импульсных нагрузок отдельно учитывайте пусковой ток; если BMS отключает батарею во время запуска, не обходите защиту.
BMS и зарядное устройство выполняют разные функции
HX-3S-FL защищает батарею, но не формирует полный профиль зарядки. Для Li-ion сборки 3S необходим отдельный зарядный узел с профилем CC/CV, конечным напряжением 12,6 В и током, допустимым для аккумуляторов, соединений и выбранной BMS.[1]
Подойдёт / не подойдёт
Подойдёт
- для литий-ионной батареи из трёх последовательных секций с полным напряжением 12,6 В;
- для нового или ремонтируемого аккумуляторного блока 3S, где необходимы защита и балансировка без программирования;
- для портативного питания, освещения, робототехники и другой DC-нагрузки после проверки её диапазона напряжения;
- для системы, в которой рабочий и пусковой ток подтверждены измерением и согласованы со всеми компонентами батареи;
- когда в корпусе есть место для платы 56 × 45 × 4 мм, силовых проводов и электрической изоляции.
Не подойдёт
- для батарей 1S, 2S, 4S, 5S или другого количества последовательных секций;
- для LiFePO4, Ni-Cd, Ni-MH, свинцовых аккумуляторов или другой химии;
- в качестве самостоятельного зарядного устройства, стабилизатора 12 В или преобразователя напряжения;
- для нагрузки с неизвестным пусковым током или гарантированной непрерывной работы при предельном токе платы;
- для систем, которым необходимы телеметрия, Bluetooth, программируемые пороги или управление через приложение.
Примеры применения
BMS можно установить в Li-ion блок 3S для автономного питания электроники, если устройство допускает изменение напряжения батареи в течение разряда. Для фиксированного выходного напряжения добавьте соответствующий DC-DC преобразователь.
HX-3S-FL подходит для аккумуляторного блока освещения или резервного питания, когда потребление нагрузки известно, а зарядку выполняет отдельное CC/CV-устройство на 12,6 В.
Плата может защищать батарею 3S мобильной платформы или механизма только после проверки рабочего и пускового тока. Оставляйте запас по току и контролируйте нагрев во время испытания.
Подключение и первый запуск
Подготовьте три секции
Используйте исправные совместимые Li-ion элементы с близкими напряжением и характеристиками. До монтажа отсоедините зарядное устройство и нагрузку.
Проверьте схему 3S
Мультиметром проверьте полярность, напряжение каждой секции и последовательное увеличение потенциала от общего минуса к общему плюсу батареи.

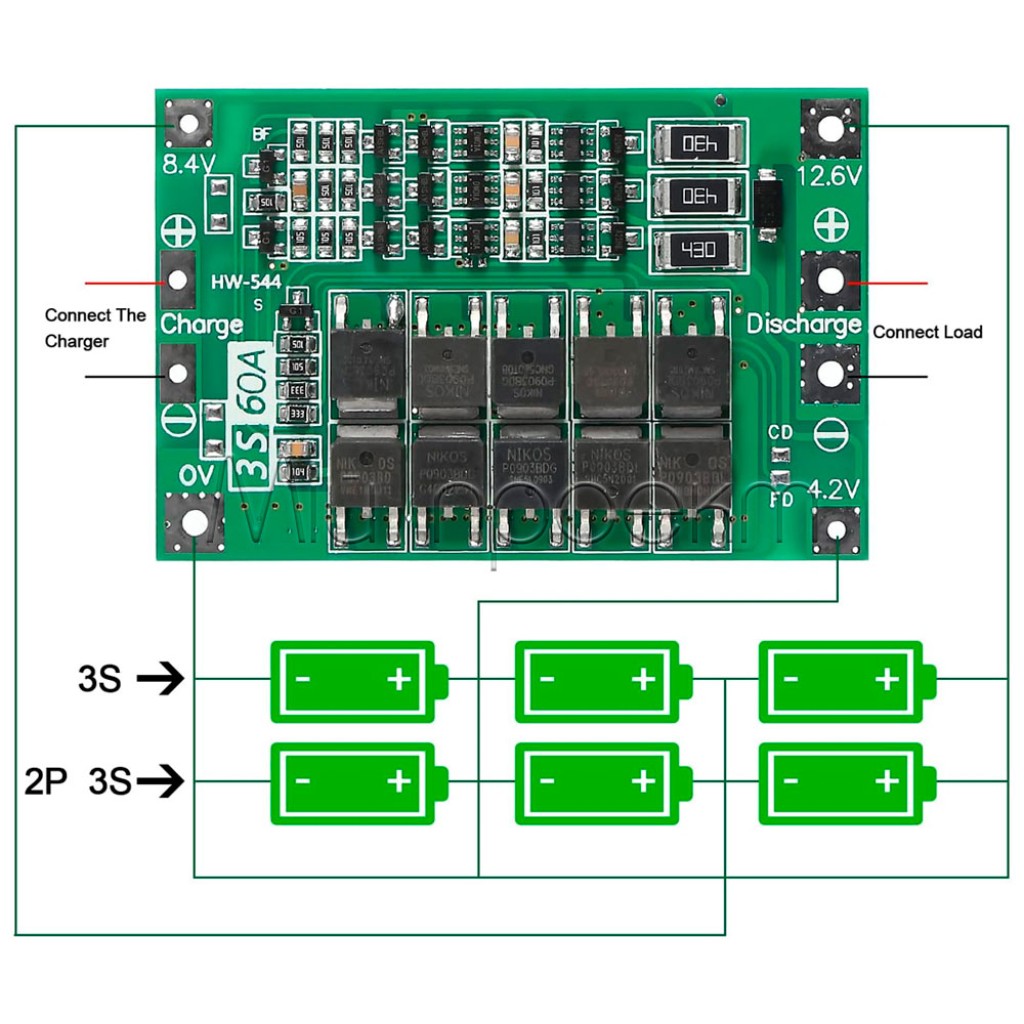

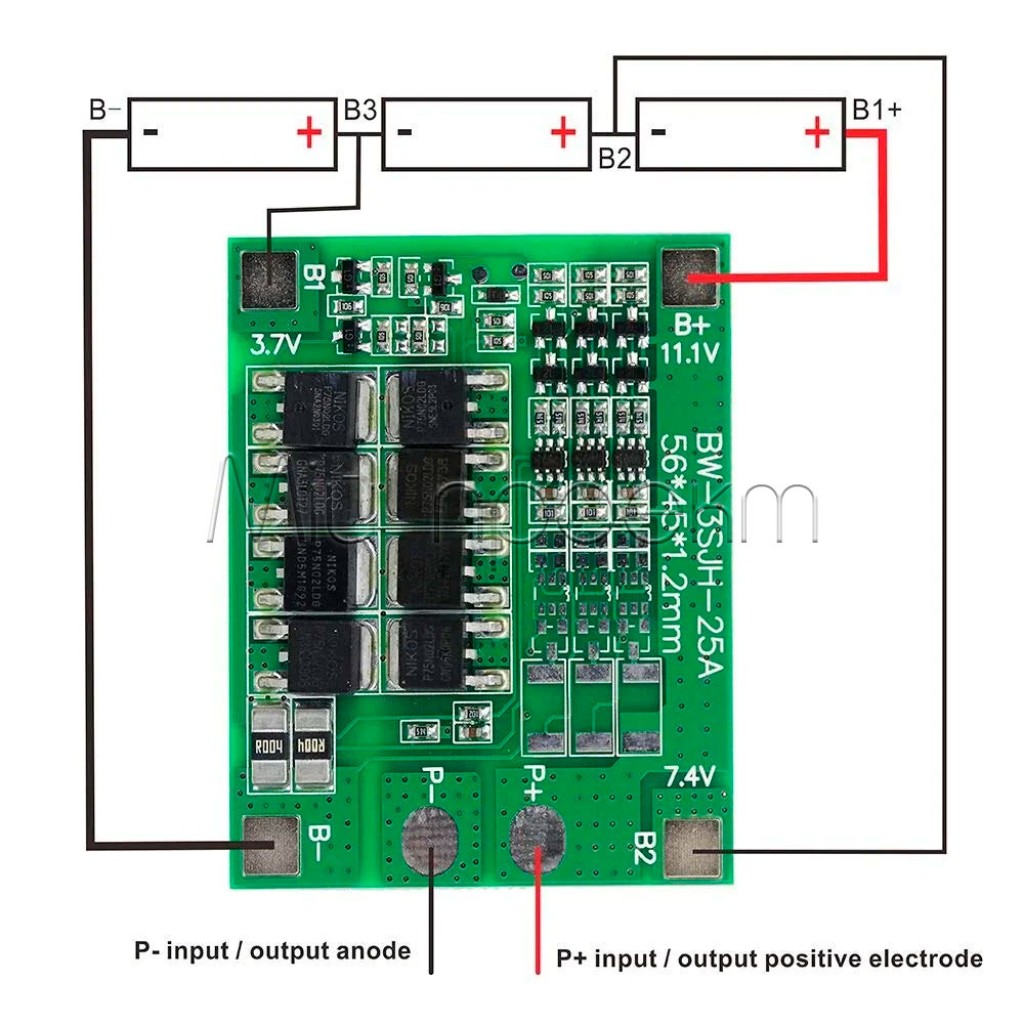

Подключите контрольные точки
Подключайте общий минус, промежуточные отводы и общий плюс в последовательности, указанной на полученной плате. Не копируйте распиновку с похожей BMS или другого исполнения по току.
Подключите силовую цепь
Зарядное устройство и нагрузку подключайте только к силовым контактам, обозначенным на конкретной плате. Провода, перемычки, контакты и разъёмы подбирайте по фактическому току системы.
Выполните контрольный запуск
Сначала проверьте выход без нагрузки, затем испытайте батарею с ограничением тока и контролируемой нагрузкой. Следите за напряжением каждой секции, работой защиты и нагревом платы и соединений.
Ограничения и безопасность
Не нарушайте полярность и последовательность
Ошибка при подключении общего минуса, промежуточных отводов или общего плюса может повредить BMS, аккумуляторы и проводку. Проверяйте напряжение каждой точки мультиметром перед припаиванием следующего провода.
Заряжайте только совместимым CC/CV-устройством
Не подключайте Li-ion батарею 3S непосредственно к нерегулируемому блоку питания. Конечное напряжение зарядного устройства должно составлять 12,6 В, а ток — не превышать допустимый предел аккумуляторов, BMS и соединений.
Маркировка тока не отменяет проверку нагрузки
Не планируйте длительную работу при 25 А, 40 А или 60 А только по названию исполнения. Проверьте непрерывный и пусковой ток, оставьте запас и прекратите испытание, если плата, провода или контакты заметно нагреваются.
Балансировка не восстанавливает слабую секцию
Не смешивайте повреждённые, существенно различающиеся или неравномерно заряженные элементы. Если напряжение одной секции быстро отклоняется под нагрузкой, проверьте аккумуляторы и соединения вместо обхода защиты.
Изолируйте открытую плату
Не допускайте контакта BMS с металлическим корпусом, никелевыми полосами, влагой или оголёнными проводниками. Для батареи на элементах 18650 можно добавить изоляционные прокладки для положительных контактов; они дополняют, но не заменяют полную электрическую и механическую изоляцию.
Совместимые товары и аксессуары
Для зарядки батареи 3S можно выбрать один из двух различных по формату узлов: повышающий модуль Type-C на 12,6 В с током заряда 0,37 А или 0,74 А либо зарядное устройство CC/CV 12,6 В, 10 А. Вариант на 10 А используйте только в том случае, если такой зарядный ток допускают конкретные элементы, выбранная BMS, проводка и разъёмы.
Для быстрой ориентировочной проверки общего напряжения батареи можно установить кнопочный индикатор HW-680 для 3S. Он показывает уровень по суммарному напряжению и не заменяет поэлементный контроль BMS.
Альтернативы по размеру и конфигурации
Если для батареи 3S критична меньшая ширина платы, а максимального тока 20 А достаточно, сравните HX-3S-FL20 размером 59 × 20 × 3,6 мм.
Для другого количества последовательных секций необходима отдельная BMS: BMS 4S 40A с балансировкой для батареи с полным напряжением 16,8 В или HX-5S-15A с балансировкой для Li-ion батареи 5S на 21 В. Перед заменой отдельно сверьте напряжение, ток, размеры и схему подключения.
FAQ
Заряжает ли HX-3S-FL батарею самостоятельно?
Нет. BMS защищает и балансирует батарею 3S, а зарядку выполняет отдельное CC/CV-устройство на 12,6 В с безопасным для элементов током.
Какой вариант выбрать: 25 А, 40 А или 60 А?
Выберите исполнение с запасом относительно измеренного рабочего и пускового тока. Одновременно проверьте допустимый ток аккумуляторов, перемычек, проводов, контактов и разъёмов; большая цифра на BMS не увеличивает возможности более слабых компонентов.
Можно ли питать от батареи обычное устройство на 12 В?
Только если устройство допускает фактический диапазон напряжения батареи 3S, включая 12,6 В после полного заряда. Если требуются стабильные 12 В, добавьте совместимый DC-DC преобразователь.
Почему после сборки на выходе нет напряжения?
Отсоедините нагрузку и проверьте полярность, последовательность контрольных отводов, напряжение каждой секции и силовые соединения. После исправления используйте совместимое зарядное устройство 3S; не пытайтесь разблокировать BMS коротким замыканием контактов.
Подходит ли плата для LiFePO4?
Нет. HX-3S-FL предназначена для Li-ion 3S с полным напряжением 12,6 В. Для LiFePO4 необходима BMS с порогами, рассчитанными именно на эту химию.
Выровняет ли балансировка разные или изношенные элементы?
Нет. Балансировка корректирует только ограниченную разницу между исправными секциями. Батарею необходимо собирать из совместимых элементов с близким уровнем заряда и проверять их поведение под нагрузкой.
Документы и источники
- Texas Instruments, Multi-Chemistry Charger in Low Battery Power Applications, SLUAAH5, ноябрь 2022 — профиль зарядки Li-ion CC/CV, чувствительность элементов к перезаряду, большим токам и перегреву, а также роль защитной схемы батареи.
