ULN2003 драйвер шагового двигателя с двигателем 28BYJ-48

Есть в наличии

Код товара: 1129

89.00 грн

Нашли дешевле?

-Рабочее напряжение-:5 В

-Сопротивление-:50 Ом ±7%

-Рабочая частота-:100 Гц

-Сила звука-:35 дБ

-Крутящий момент-:34 мН/м

-Передаточное отношение-:1 : 64

-Угол шага-:5,625 x 1/64

-Количество фаз-:4

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

ULN2003 драйвер шагового двигателя с двигателем 28BYJ-48

Код товара: 1129

89.00 грн

Описание

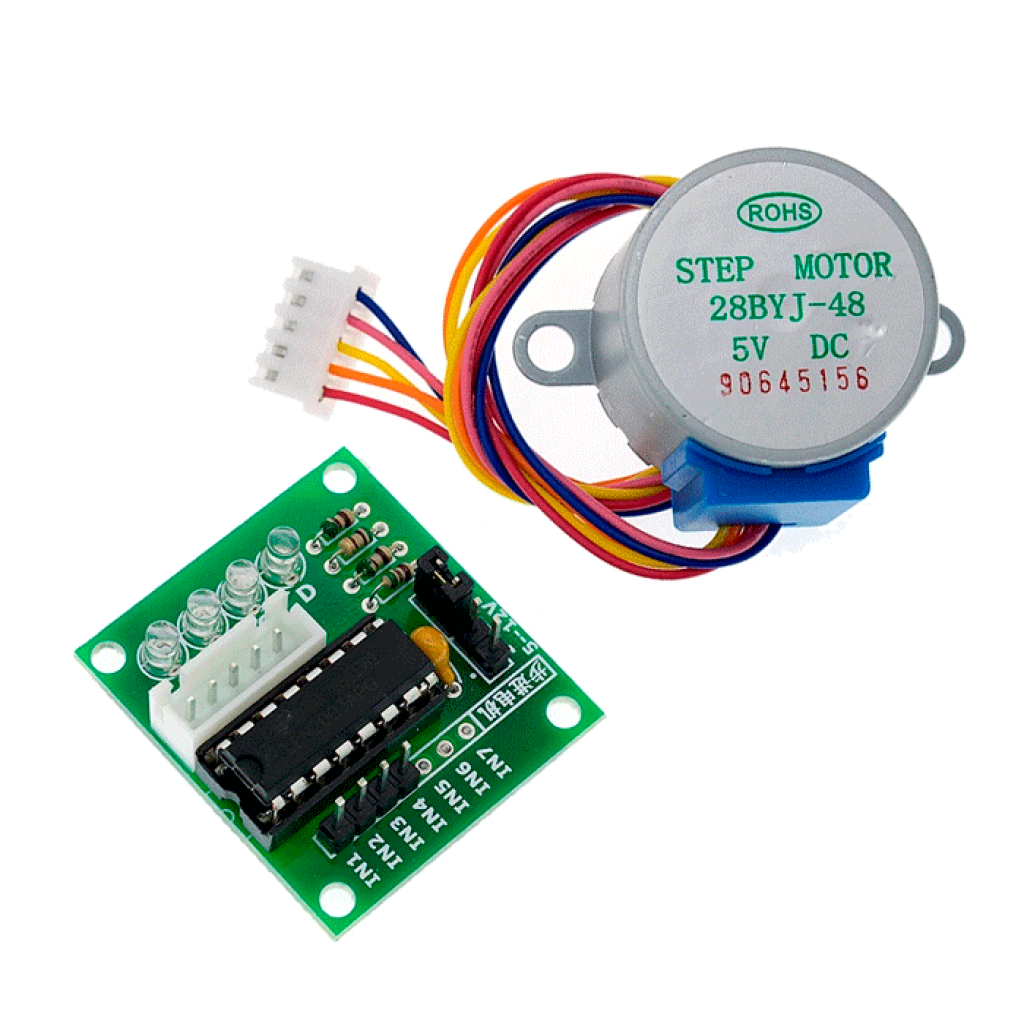

⚙️ Драйвер ULN2003 с шаговым двигателем 28BYJ-48

Прецизионная система управления движением для робототехники, автоматизации и DIY-проектов

Общее описание

Комплект ULN2003 с двигателем 28BYJ-48 – это идеальное решение для точного контроля движения в различных проектах. Драйвер ULN2003 на основе Дарлингтоновского транзисторного массива обеспечивает надежное управление шаговым двигателем с помощью низкоуровневых сигналов с микроконтроллеров, таких как Arduino или Raspberry Pi. Униполярный шаговый двигатель 28BYJ-48 с углом шага 5,625° предлагает высокую точность позиционирования, что делает этот комплект незаменимым для проектов робототехники, автоматизации дома, учебных стендов и DIY-устройств. Благодаря низкой стоимости, простоте использования и широким возможностям, эта комбинация стала популярным выбором среди энтузиастов электроники всех уровней.

✅ Технические преимущества:

• Высокая мощность драйвера ULN2003 – обрабатывает до 50В и 500мА на канал, что позволяет управлять не только шаговыми двигателями, но и реле, соленоидами и LED-лентами
• Прецизионный контроль движения – двигатель 28BYJ-48 с углом шага 5,625° обеспечивает 64 шага на оборот (или 128 в режиме полушага) для точного позиционирования в ваших проектах
• Удобство интеграции – модульная конструкция с разъемами и монтажными отверстиями позволяет легко встраивать систему в любые проекты без дополнительной пайки
• Низкое энергопотребление – двигатель работает от 5В с током 100-200мА, что делает его совместимым с большинством микроконтроллерных систем и портативных источников питания
• Многофункциональность – 7 независимых каналов ULN2003 позволяют управлять дополнительными устройствами рядом с двигателем, расширяя возможности вашей системы

🔧 Идеальное решение для:

Роботизированных манипуляторов

Автоматизации жалюзи и штор

DIY 3D-принтеров и плоттеров

Учебных проектов с Arduino

Систем позиционирования камер

Автоматизированных систем подачи

💡 Широкие возможности применения:

Робототехника – двигатель 28BYJ-48 с драйвером ULN2003 – идеальное решение для роботизированных рук и манипуляторов. Малый угол шага позволяет точно контролировать положение робота, а компактный размер двигателя позволяет интегрировать его даже в небольшие проекты. Драйвер обеспечивает плавное управление, защищая ваш микроконтроллер от высоких токов.
Автоматизация дома – создавайте автоматические системы управления жалюзи, шторами или дверями. Благодаря точному позиционированию и надежному драйверу, вы можете программировать сложные паттерны движения, синхронизированные с другими системами умного дома. Низкое энергопотребление двигателя делает такие системы экономичными в использовании.
DIY 3D-принтеры и плоттеры – используйте для управления движением рабочих узлов в самодельных принтерах и плоттерах. Точность шагового двигателя обеспечивает высокое качество печати, а мощность драйвера позволяет подключать дополнительные компоненты, такие как системы подачи материала или охлаждения.
Учебные проекты – идеальный комплект для изучения принципов управления движением и программирования микроконтроллеров. Простота подключения и доступность многочисленных библиотек для Arduino делают его незаменимым в учебных лабораториях и на курсах робототехники.
Фотография и видеосъемка – создавайте автоматизированные системы панорамной съемки или таймлапс. Плавность движения и программируемый контроль позволяют достигать профессиональных результатов без дорогого оборудования.

📦 Детальные технические характеристики:

Драйвер ULN2003:

Тип: 7-канальный Дарлингтоновский транзисторный массив
Максимальное напряжение: 50В
Максимальный ток на канал: 500мА
Выходной тип: Открытый коллектор (active low)
Встроенная защита: Диоды для защиты от обратной ЭДС
Логическая совместимость: TTL, CMOS, 3.3В и 5В микроконтроллеры
Входы: 7 независимых (IN1-IN7)
Выходы: 7 независимых (OUT1-OUT7)

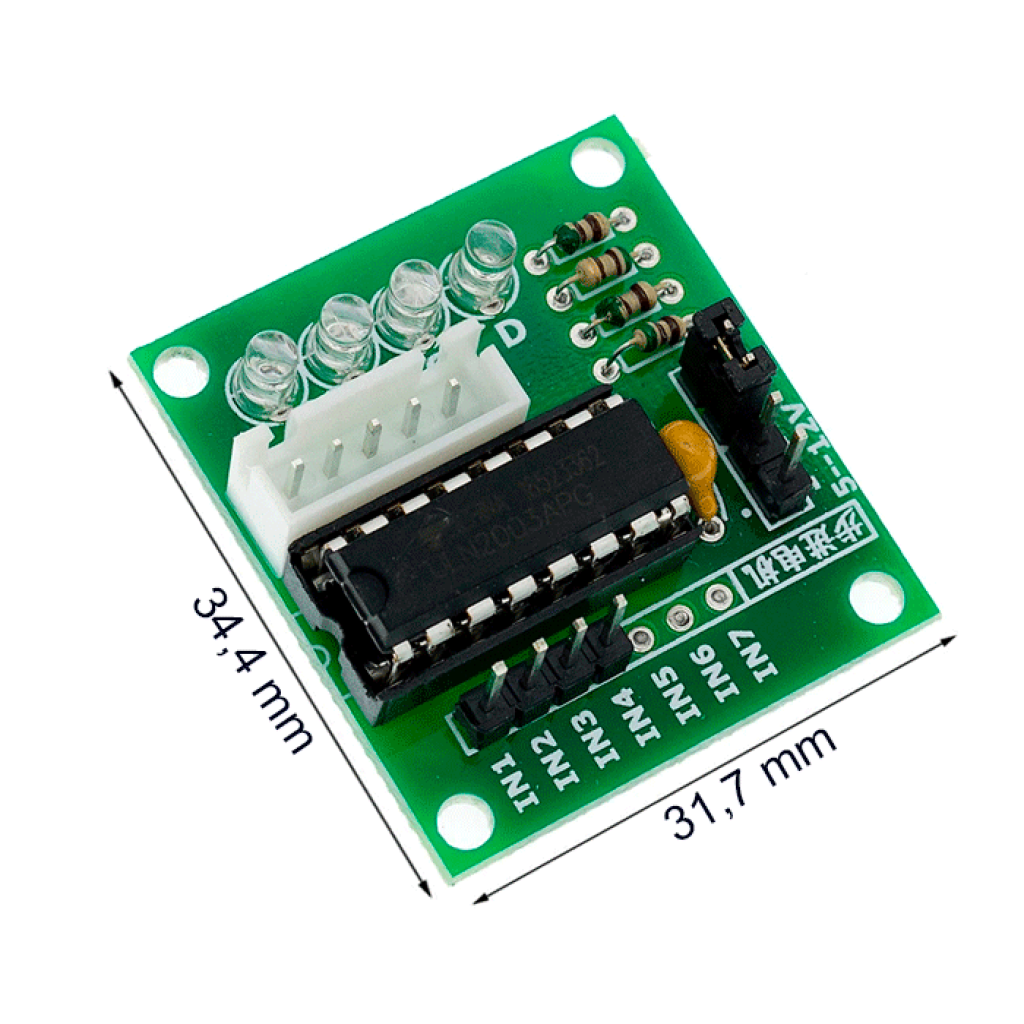

Размеры платы: Примерно 40 x 28 мм

Шаговый двигатель 28BYJ-48:

Тип: Униполярный шаговый двигатель переменного рельефа (VR)
Рабочее напряжение: 5В постоянного тока
Фазы: 4 фазы, 8 проводов (соединенных в 5 выводов на разъеме)
Угол шага: 5,625° на шаг (64 шага на оборот)
Коэффициент передачи редуктора: 1:64 (внутренний редуктор)
Полные шаги на оборот с редуктором: 4096
Ток потребления: 100-200 мА (в зависимости от нагрузки)
Сопротивление обмотки: 50 Ом на фазу
Удерживающий момент: 35-40 г·см
Диаметр вала: 5 мм
Размеры двигателя: Примерно 28 x 20 мм (диаметр x высота)
Вес двигателя: Примерно 30 грамм

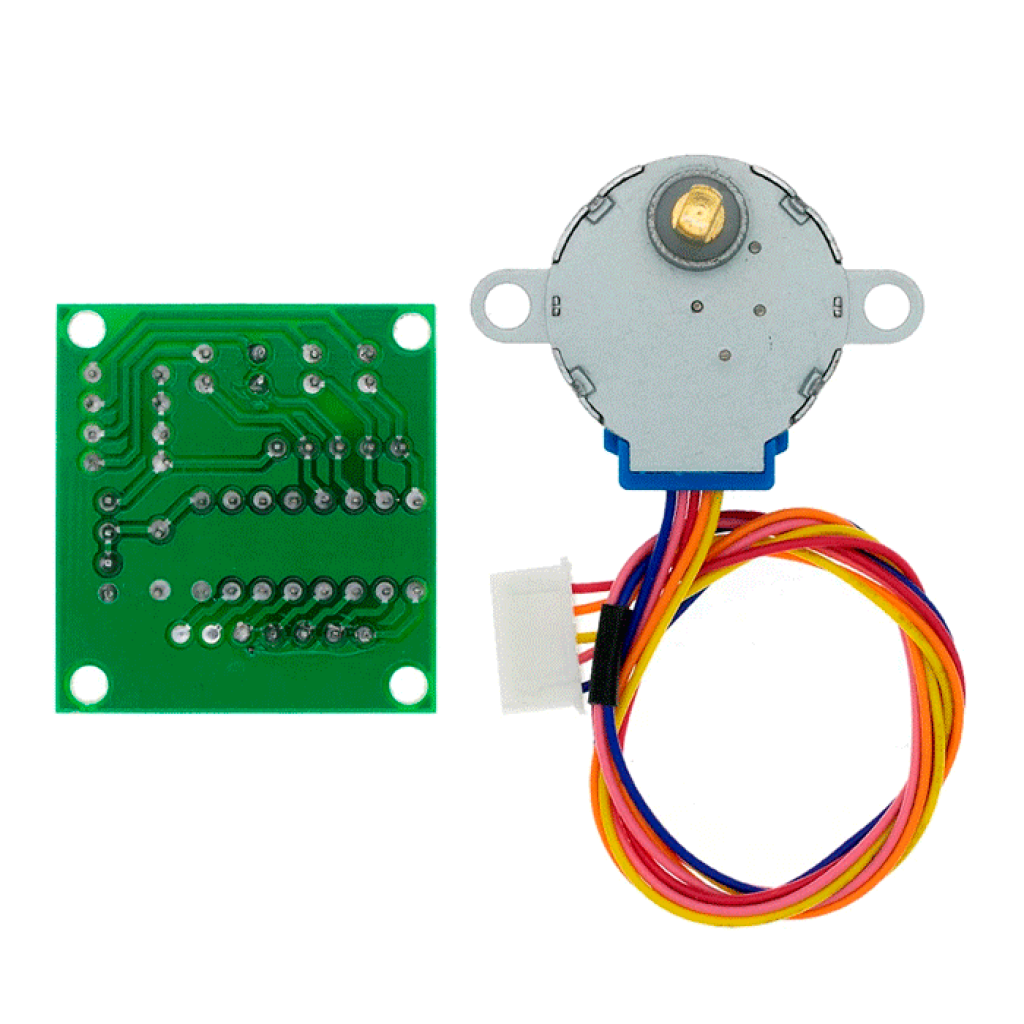

Комплектация:

1 x Драйвер ULN2003 на монтажной плате
1 x Шаговый двигатель 28BYJ-48 с кабелем и разъемом
4 x Монтажные отверстия на плате для удобного крепления
4 x Светодиодные индикаторы состояния на плате драйвера

⚠️ Схема подключения и важные аспекты использования:

Подключение к Arduino – соедините пины IN1-IN4 драйвера ULN2003 с цифровыми пинами Arduino (например, D8-D11). Подключите питание двигателя (5В) и общую землю (GND). Соедините двигатель 28BYJ-48 с ULN2003 через комплектный 5-контактный разъем.
Управление через Arduino – используйте библиотеку Stepper.h для управления двигателем. Последовательность импульсов для Full Step режима: 1-3-2-4 (IN1-IN2-IN3-IN4). Для Half Step режима с большей точностью используйте последовательность: 1-1+3-3-3+2-2-2+4-4-4+1.
Тепловые эффекты – при длительной работе или высокой скорости ULN2003 может нагреваться. Обеспечьте надлежащую вентиляцию или добавьте небольшой радиатор для длительной непрерывной работы.
Ограничения скорости – двигатель 28BYJ-48 имеет оптимальную скорость работы около 10-15 об/мин. На более высоких скоростях возможно пропускание шагов или возникновение резонанса. Подбирайте скорость экспериментально для вашего конкретного применения.
Защита от переподключения – всегда отключайте питание перед подключением или отключением двигателя от драйвера. Неправильное подключение под напряжением может повредить компоненты.

Драйвер ULN2003 с шаговым двигателем 28BYJ-48 – это идеальный старт для ваших проектов с управлением движением. Этот надежный и доступный комплект обеспечивает точное позиционирование, простоту интеграции с вашими микроконтроллерами и широкие возможности для творчества. От простейших учебных проектов до сложных систем автоматизации – начните реализацию своих идей уже сегодня!

#ULN2003 #28BYJ48 #ШаговыйДвигатель #Arduino #Робототехника #DIYПроекты

Характеристики

-Основные-

-Рабочее напряжение-

5 В

-Сопротивление-

50 Ом ±7%

-Рабочая частота-

100 Гц

-Сила звука-

35 дБ

-Крутящий момент-

34 мН/м

-Передаточное отношение-

1 : 64

-Угол шага-

5,625 x 1/64

-Количество фаз-

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Можно ли питать двигатель 28BYJ-48 напрямую от 5V вывода Arduino/ESP32/Raspberry Pi через драйвер ULN2003?

!Нет, не стоит. Двигатель потребляет значительно больший ток (сотни мА), чем может безопасно обеспечить регулятор микроконтроллера. Это может привести к нестабильной работе, повреждению микроконтроллера или плохой производительности двигателя.

Правильное питание: Используйте внешний источник питания (например, 5V DC, 1A или выше). Подключите плюс (+) к входу питания на плате ULN2003, а минус (-) к выводу GND. Обязательно соедините землю внешнего источника с землей микроконтроллера.
?Существует ли ограничение скорости для двигателя 28BYJ-48, и что произойдет, если я попытаюсь управлять им слишком быстро?

!Да, существует относительно низкая максимальная скорость для двигателя 28BYJ-48, преимущественно из-за его высокого передаточного отношения (обычно около 64:1).

Ограничение скорости: Максимальная надежная скорость выходного вала обычно составляет около 10-15 оборотов в минуту.

При слишком высокой скорости: Если импульсы шагов поступают слишком быстро, катушки двигателя не имеют достаточно времени для намагничивания. Двигатель, как правило, остановится, может шуметь или вибрировать.
?Потребляет ли двигатель 28BYJ-48 энергию, когда он не движется, но удерживает позицию с помощью ULN2003?

!Да, когда двигатель остановлен, но должен удерживать свое положение, драйвер ULN2003 обычно поддерживает питание по крайней мере одной (в режиме полного шага) или двух (в режиме полушага) катушек двигателя.

Уменьшение потребления: Если удерживающий момент не нужен, можно значительно уменьшить потребление энергии, выключив все катушки двигателя. В коде это делается установкой всех цифровых выходов, подключенных к входам ULN2003, в состояние LOW.

Компромисс: Основным недостатком выключения катушек является потеря удерживающего момента. Вал может легко поворачиваться под действием внешних сил.
?Я нуждаюсь в точном позиционировании, но мой 28BYJ-48 имеет определенный "люфт" при смене направления. Что это вызывает и можно ли это исправить?

!Этот "люфт" называется мертвым ходом и преимущественно вызван внутренним редуктором двигателя 28BYJ-48.

Причина: Редукторы, особенно недорогие, имеют небольшие зазоры между зубцами взаимодействующих шестерен. Когда двигатель меняет направление, ведущая шестерня должна немного повернуться, чтобы захватить ведомую шестерню в противоположном направлении.

Компенсация: Можно попытаться компенсировать мертвый ход в программе, добавляя дополнительные шаги при смене направления. Однако из-за наличия мертвого хода и относительно низкого разрешения, 28BYJ-48 с ULN2003 обычно не подходит для задач, требующих очень высокой точности.
?Почему мой мотор 28BYJ-48 только вибрирует, а не вращается с ULN2003?

!Возможные причины: неверная последовательность шагов, дефект мотора или недостаточный ток. Проверьте последовательность и питание (мин. 240 мА при 5В).
?Можно ли управлять двумя моторами 28BYJ-48 с одним Arduino Uno?

!Да, если хватит цифровых пинов (по 4 на драйвер). Управляйте движением через код с синхронизацией времени.
?Как сделать движение мотора 28BYJ-48 более плавным и быстрым?

!Используйте библиотеку AccelStepper для плавного ускорения/замедления, осторожно настройте частоту шагов.
?Как уменьшить шум и вибрацию от мотора 28BYJ-48?

!Используйте режим полушага, надежно закрепите мотор и добавьте конденсатор для подавления электрического шума.
?Как реализовать обратную связь позиции для 28BYJ-48?

!Добавьте концевой выключатель для точки отсчета или энкодер для точной обратной связи, хотя это сложнее из-за редуктора.
?Как увеличить крутящий момент мотора 28BYJ-48?

!Работайте на низких скоростях, обеспечьте стабильное питание или попробуйте более высокое напряжение (до 12В по спецификации).
?Как синхронизировать два мотора 28BYJ-48 для скоординированного движения?

!Используйте одинаковую последовательность шагов или управляйте через код с таймингом или прерываниями.
?Можно ли управлять мотором без микроконтроллера?

!Да, но нужны внешние таймеры (например, 555) для создания последовательности шагов, что менее точно.
