NRF24L01 2.4 ГГц для беспроводной связи

Компактное решение для SPI-связи между микроконтроллерами, датчиками и IoT-устройствами с выбором нужной модификации: стандартный модуль, mini или адаптер питания.

⚡ Краткий обзор

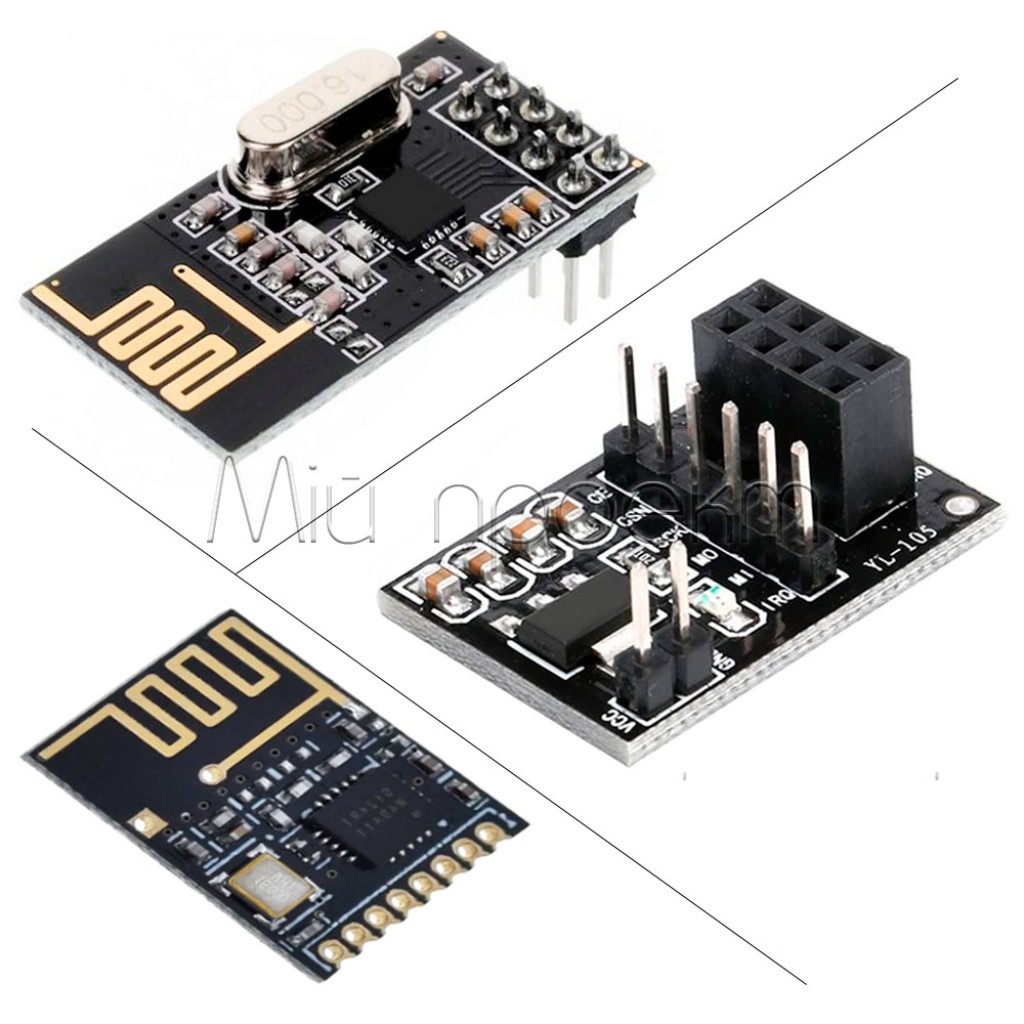

Тип: доступны варианты — радио модуль, радио модуль mini, адаптер питания
Рабочая частота: 2.4 ГГц
Рабочее напряжение: 1.9 - 3.6 В
Интерфейс: SPI
Скорость передачи: 250 kbps, 1 Mbps и 2 Mbps
Дальность связи: до 30 м
Чувствительность: -82 dBm

📖 Общее описание

NRF24L01 — это популярный модуль радиочастотной связи для беспроводной передачи данных между электронными устройствами. Он работает в диапазоне 2.4–2.5 ГГц и позволяет организовать стабильный обмен данными между микроконтроллерами и периферией без прокладки проводов.

Такое решение хорошо подходит для проектов IoT, домашней автоматизации, робототехники и беспроводного мониторинга, где важны компактность, энергоэффективность и простая интеграция. Благодаря SPI-интерфейсу модуль удобно подключать к широкому кругу контроллеров.

В этой позиции доступны разные варианты исполнения: стандартный NRF24L01, версия mini и адаптер питания. Это позволяет подобрать конфигурацию под конкретный сценарий: от базового беспроводного канала до более удобного питания при интеграции в готовое устройство.

✅ Технические преимущества

Низкое энергопотребление

Модуль оптимизирован для автономных систем, поэтому подходит для проектов, где важно снизить потребление энергии как в режиме ожидания, так и во время передачи данных.

Поддержка многоканального приема

NRF24L01 поддерживает до шести каналов приема данных, что упрощает построение более сложных беспроводных схем и дает больше гибкости в сетевых топологиях.

Автоматическая повторная передача пакетов

Интегрированная поддержка RF-протокола с автоматической повторной передачей помогает уменьшить потери пакетов и повышает надежность беспроводного обмена.

Компактная интеграция

Встроенная антенна и небольшой форм-фактор упрощают монтаж в компактные корпуса, мобильные устройства и самодельные электронные системы.

Удобство для разработки

SPI-интерфейс делает модуль удобным для интеграции с разными микроконтроллерами, а доступность нескольких модификаций позволяет выбрать более подходящий вариант под макет или готовое устройство.

🔧 Где применяется

IoT-проекты

Для обмена данными между сенсорами, исполнительными устройствами и центральным контроллером в умных системах.

Домашняя автоматизация

Подходит для беспроводных узлов управления освещением, датчиками состояния и другими элементами smart home.

Робототехника

Используется для беспроводной связи между модулями робота, передачи телеметрии или команд управления.

Беспроводные датчики

Хороший выбор для построения сенсорных узлов, которые должны передавать показания без физического подключения к приемнику.

Системы мониторинга

Подойдет для беспроводного считывания и передачи данных в бытовых, учебных и экспериментальных системах наблюдения.

🧩 Быстрый старт

Выберите нужную модификацию

Для беспроводного обмена данными используйте вариант NRF24L01 или NRF24L01 mini. Если в вашем проекте требуется более стабильное питание модуля, обратите внимание на вариант с адаптером питания.

Подключите питание 3.3 В

Подайте на модуль питание в пределах 1.9 - 3.6 В. Для базового подключения ориентируйтесь на логический уровень 3.3 В, поскольку модуль не рассчитан на прямое подключение к 5 В логике.

Соедините интерфейс SPI

Подключите модуль к микроконтроллеру через SPI и настройте обмен данными на нужной скорости: 250 kbps, 1 Mbps или 2 Mbps в зависимости от требований к стабильности и пропускной способности.

Проверьте канал связи

После программной инициализации выполните тест передачи между двумя узлами, чтобы убедиться в корректной работе беспроводного канала на выбранном расстоянии.

⚠️ Важно знать / Нюансы

Только 3.3 В логика

В исходном описании прямо указано, что для предотвращения повреждения модуль рекомендуется подключать к платам с логическим уровнем 3.3 В. Подача 5 В на логические линии может вывести его из строя.

Дальность зависит от условий

Заявленное расстояние до 30 м является ориентировочным. На практике результат зависит от помех, расположения модулей, источника питания и электромагнитного окружения.

Не сводите все варианты к одному

В товаре есть несколько опций: стандартный модуль, mini и адаптер питания. Перед заказом проверяйте, какой именно вариант нужен для вашей схемы, корпуса и способа питания.

❓ Часто задаваемые вопросы

Подойдет ли этот модуль для Arduino или других микроконтроллеров?

Да, если ваша платформа поддерживает SPI и корректную работу с логикой 3.3 В. Именно совместимость по уровню питания нужно проверить в первую очередь.

Какую версию лучше выбрать: стандартную, mini или адаптер питания?

Стандартный или mini вариант выбирают для самого радиоканала, а адаптер питания — когда нужно упростить подключение или улучшить организацию питания в конкретном проекте. Выбор зависит от компоновки вашей системы.

Можно ли использовать модуль для автономных устройств?

Да, модуль хорошо подходит для автономных решений благодаря низкому энергопотреблению, поэтому его часто применяют в сенсорных узлах и беспроводных датчиках.

Хватит ли этого модуля для простого обмена данными между двумя устройствами?

Да, NRF24L01 часто используют именно для построения простого двустороннего беспроводного канала между двумя электронными узлами в учебных и практических проектах.

🏷️ Теги

#NRF24L01 #радиомодуль #беспроводноймодуль #2_4ГГц #SPI #IoT #домашняяавтоматизация #робототехника #беспроводныедатчики

Характеристики

-Основные-

-Рабочее напряжение-

1.9 - 3.6 В

-Интерфейс-

SPI

-Рабочая частота-

2.4 ГГц

-Дальность связи-

30 м

-Скорость передачи-

250 kbps, 1 Mbps и 2 Mbps

-Дополнительные-

-Чувствительность-

-82 dBm
