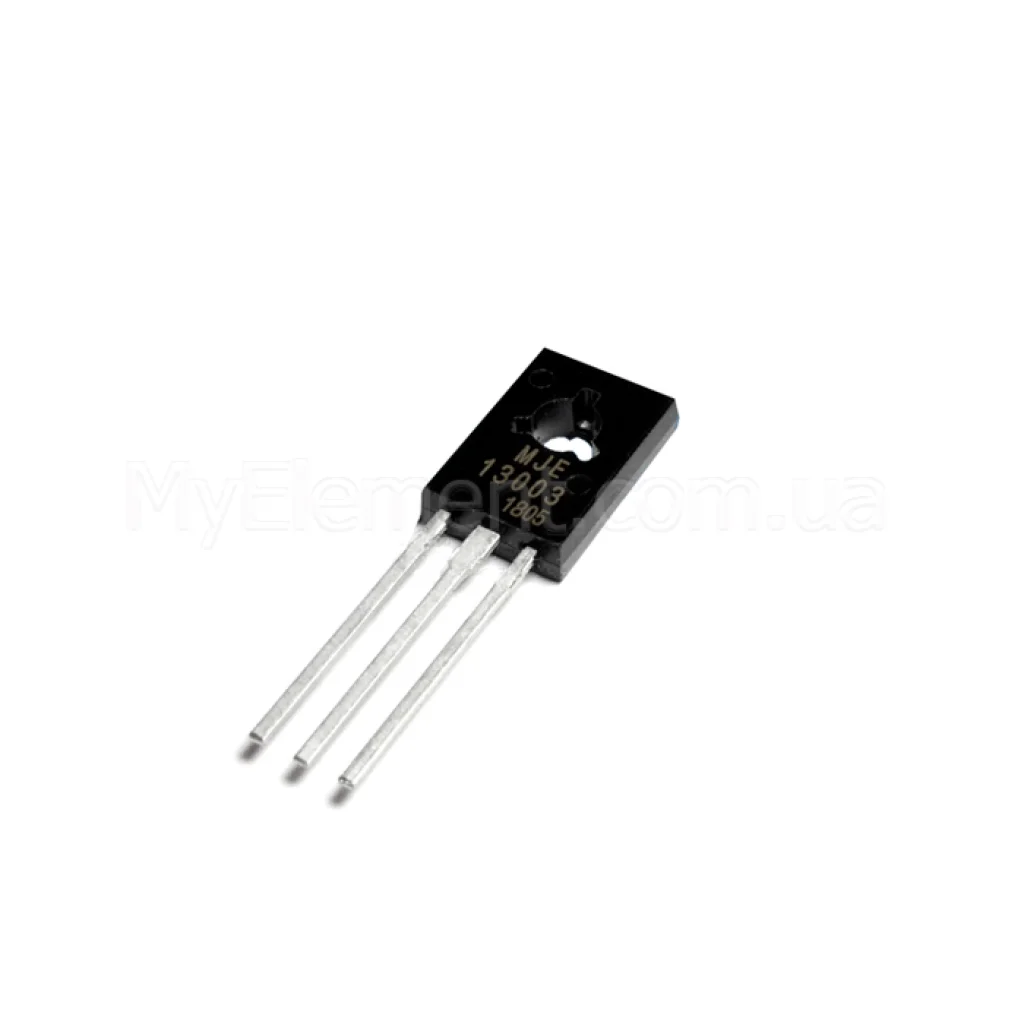

Біполярний транзистор MJE13003 (450V 3А) корпус TO-126

В наявності

Код товару: 5483

6.00 грн

Знайшли дешевше?

Максимальна напруга:450 V

Максимальний струм:3 А

Полярність:NPN

Тип корпусу:TO-126

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Біполярний транзистор MJE13003 (450V 3А) корпус TO-126

Код товару: 5483

6.00 грн

Опис

Біполярний транзистор MJE13003 TO-225 (Case 77)

Високовольтний NPN силовий транзистор для швидкого комутування індуктивних навантажень у перетворювачах живлення та інших SWITCHMODE-застосуваннях на 115/220 В.

Основні переваги

Висока напруга

Стійка напруга колектор-емітер VCEO(sus) 400 В із заявленою блокувальною здатністю до 700 В, що підходить для мережевих SMPS.

Потужність і тепловідвід

Розсіювана потужність 40 Вт при TC=25°C та низький тепловий опір RθJC 3.12 °C/Вт для стабільної роботи з радіатором.

Швидке комутування

Типовий час (tc) ~290 нс при IC=1 А і TC=100°C, що знижує втрати перемикання у перетворювачах.

Надійність з індуктивними навантаженнями

Вказана RBSOA та матриця індуктивного комутування для роботи за TC до 100°C.

Ключові характеристики

Полярність:	NPN
VCEO(sus):	400 В
Блокувальна здатність:	до 700 В (заявлено у даташиті)
IC (постійний):	1.5 А
IC (піковий):	3 А
IB (постійний / піковий):	0.75 А / 1.5 А
IE (постійний / піковий):	2.25 А / 4.5 А
Розсіювана потужність @ TA=25°C:	1.4 Вт
Розсіювана потужність @ TC=25°C:	40 Вт
RθJC / RθJA:	3.12 °C/Вт / 89 °C/Вт
hFE @ 0.5 А, VCE=2 В:	8…40
hFE @ 1 А, VCE=2 В:	5…25
VCE(sat) @ 0.5 А / 1 А:	0.5 В / 1.0 В
VBE(sat) @ 1 А:	1.2 В
fT (IC=100 мА, VCE=10 В):	4…10 МГц
Діапазон температур:	−65…+150 °C
Корпус:	TO-225 (Case 77)
Розкладка виводів:	1–Base, 2–Collector (також задня пластина), 3–Emitter

Детальні технічні параметри

Collector‑Emitter Sustaining Voltage VCEO(sus): 400 В (IC=10 мА, IB=0).
Collector‑Emitter cutoff (VCEV=рейтинг, VBE(off)=1.5 В): ICEV ≤1 мА (25°C) / ≤5 мА (TC=100°C).
VCE(sat): 0.5 В @ IC=0.5 А, IB=0.1 А; 1.0 В @ IC=1 А, IB=0.25 А; 3.0 В @ IC=1.5 А, IB=0.5 А; 1.0 В @ IC=1 А, IB=0.25 А, TC=100°C.
VBE(sat): 1.0 В @ 0.5 А; 1.2 В @ 1 А; 1.1 В @ 1 А та TC=100°C.
Граничні струми: IC=1.5 А (пост.) / 3 А (пік); IB=0.75 А (пост.) / 1.5 А (пік); IE=2.25 А (пост.) / 4.5 А (пік).
Теплові параметри: RθJC=3.12 °C/Вт; RθJA=89 °C/Вт; Ptot=40 Вт @ TC=25°C; 1.4 Вт @ TA=25°C.
Паяння: TL=275°C (1/8″ від корпуса, 5 с).
Маркування та варіанти: MJE13003; MJE13003G (Pb‑Free), пакет TO‑225 (Case 77‑09).

Примітка: параметри базуються на документації onsemi для MJE13003. Джерело: onsemi Datasheet (PDF).

Основні сфери застосування

Імпульсні перетворювачі живлення (SWITCHMODE) на 115/220 В.
Інвертори та комутація індуктивних навантажень.
Керування двигунами, соленоїдами та реле.
Схеми розгортки (deflection circuits) та регулятори.

Сумісні позначення та альтернативи

Доступний варіант від onsemi: MJE13003G (Pb‑Free) у тому ж корпусі TO‑225 (Case 77). Для повної взаємозамінності з іншими виробниками слід звірити VCEO, IC, SOA, теплові параметри та розкладку виводів з їхнім даташитом.

Питання-відповіді (FAQ)

Які реальні граничні значення струму та напруги у MJE13003?

За даташитом onsemi: VCEO(sus)=400 В; заявлена блокувальна здатність — до 700 В; максимальний постійний колекторний струм IC=1.5 А (3 А пік). Дотримуйтесь SOA для надійної роботи.

Який корпус і розкладка виводів?

TO‑225 (Case 77); виводи: 1–Base, 2–Collector (також теплова пластина), 3–Emitter.

Чи підходить транзистор для мережевих SMPS на 230 В?

Так, у даташиті зазначено застосування для 115/220 В SWITCHMODE-схем (перетворювачі, інвертори, керування індуктивними навантаженнями). Дотримуйтесь граничних параметрів і SOA.
