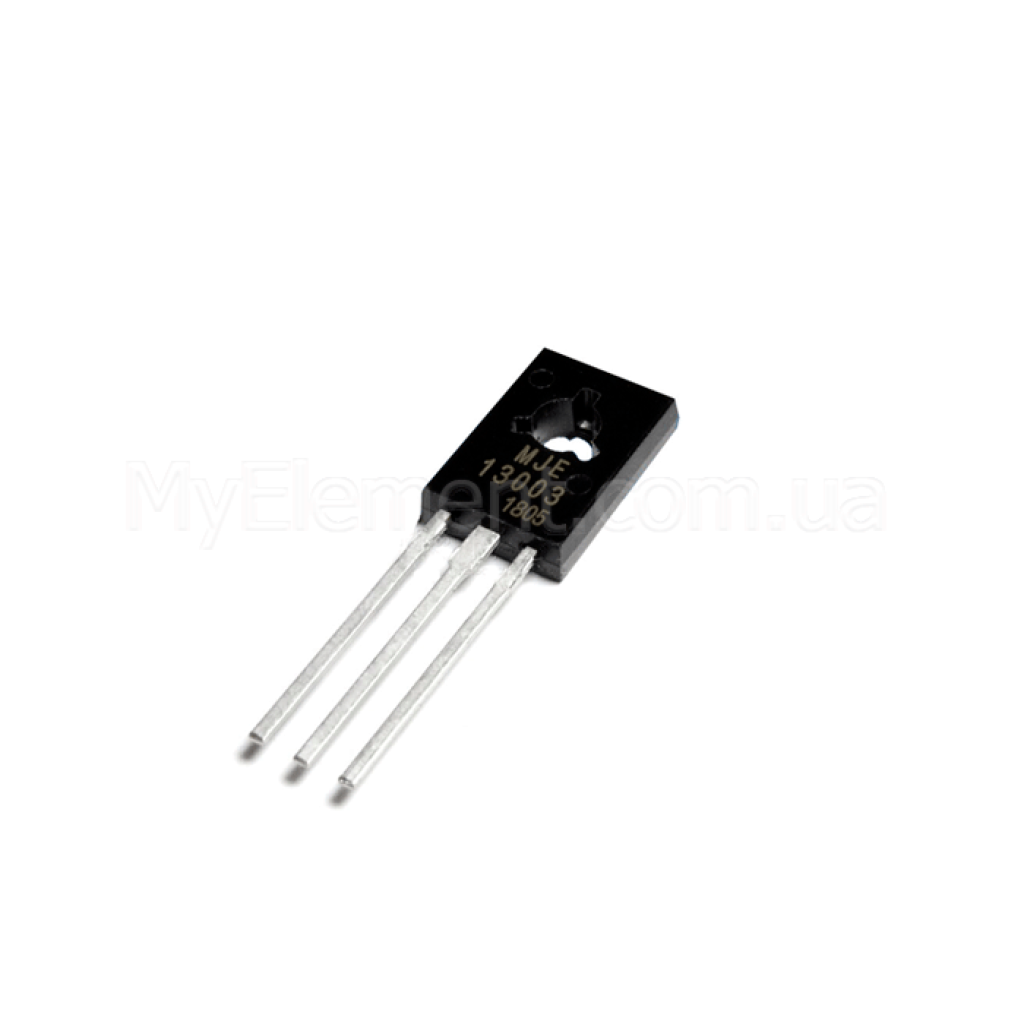

Биполярный транзистор MJE13003 (450V 3А) корпус TO-126

Страна-производитель: Китай Код товара: 5483
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Биполярный транзистор MJE13003 (450V 3А) корпус TO-126
Есть в наличии
Код товара: 5483
6.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:450 V
Максимальный ток:3 А
Полярность:NPN
Тип корпуса:TO-126
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Биполярный транзистор MJE13003 (450V 3А) корпус TO-126
Код товара: 5483
6.00 грн
Описание

Биполярный транзистор MJE13003 TO-225 (Case 77)

Высоковольтный NPN силовой транзистор для быстрого коммутирования индуктивных нагрузок в преобразователях питания и других SWITCHMODE-применениях на 115/220 В.

Основные преимущества

Высокое напряжение

Устойчивое напряжение коллектор-эмиттер VCEO(sus) 400 В с заявленной блокирующей способностью до 700 В, что подходит для сетевых SMPS.

Мощность и теплоотвод

Рассеиваемая мощность 40 Вт при TC=25°C и низкое тепловое сопротивление RθJC 3.12 °C/Вт для стабильной работы с радиатором.

Быстрое коммутирование

Типовое время (tc) ~290 нс при IC=1 А и TC=100°C, что снижает потери переключения в преобразователях.

Надежность с индуктивными нагрузками

Указаны RBSOA и матрица индуктивного коммутирования для работы при TC до 100°C.

Ключевые характеристики

Полярность:NPN
VCEO(sus):400 В
Блокирующая способность:до 700 В (заявлено в даташите)
IC (постоянный):1.5 А
IC (пиковый):3 А
IB (постоянный / пиковый):0.75 А / 1.5 А
IE (постоянный / пиковый):2.25 А / 4.5 А
Рассеиваемая мощность @ TA=25°C:1.4 Вт
Рассеиваемая мощность @ TC=25°C:40 Вт
RθJC / RθJA:3.12 °C/Вт / 89 °C/Вт
hFE @ 0.5 А, VCE=2 В:8…40
hFE @ 1 А, VCE=2 В:5…25
VCE(sat) @ 0.5 А / 1 А:0.5 В / 1.0 В
VBE(sat) @ 1 А:1.2 В
fT (IC=100 мА, VCE=10 В):4…10 МГц
Диапазон температур:−65…+150 °C
Корпус:TO-225 (Case 77)
Раскладка выводов:1–Base, 2–Collector (также задняя пластина), 3–Emitter

Детальные технические параметры

  • Collector‑Emitter Sustaining Voltage VCEO(sus): 400 В (IC=10 мА, IB=0).
  • Collector‑Emitter cutoff (VCEV=рейтинг, VBE(off)=1.5 В): ICEV ≤1 мА (25°C) / ≤5 мА (TC=100°C).
  • VCE(sat): 0.5 В @ IC=0.5 А, IB=0.1 А; 1.0 В @ IC=1 А, IB=0.25 А; 3.0 В @ IC=1.5 А, IB=0.5 А; 1.0 В @ IC=1 А, IB=0.25 А, TC=100°C.
  • VBE(sat): 1.0 В @ 0.5 А; 1.2 В @ 1 А; 1.1 В @ 1 А и TC=100°C.
  • Граничные токи: IC=1.5 А (пост.) / 3 А (пик); IB=0.75 А (пост.) / 1.5 А (пик); IE=2.25 А (пост.) / 4.5 А (пик).
  • Тепловые параметры: RθJC=3.12 °C/Вт; RθJA=89 °C/Вт; Ptot=40 Вт @ TC=25°C; 1.4 Вт @ TA=25°C.
  • Пайка: TL=275°C (1/8″ от корпуса, 5 с).
  • Маркировка и варианты: MJE13003; MJE13003G (Pb‑Free), пакет TO‑225 (Case 77‑09).
Примечание: параметры основаны на документации onsemi для MJE13003. Источник: onsemi Datasheet (PDF).

Основные области применения

  • Импульсные преобразователи питания (SWITCHMODE) на 115/220 В.
  • Инверторы и коммутация индуктивных нагрузок.
  • Управление двигателями, соленоидами и реле.
  • Схемы развертки (deflection circuits) и регуляторы.

Совместимые обозначения и альтернативы

Доступный вариант от onsemi: MJE13003G (Pb‑Free) в том же корпусе TO‑225 (Case 77). Для полной взаимозаменяемости с другими производителями следует сверить VCEO, IC, SOA, тепловые параметры и раскладку выводов с их даташитом.

Вопросы-ответы (FAQ)

Каковы реальные предельные значения тока и напряжения у MJE13003?

По даташиту onsemi: VCEO(sus)=400 В; заявленная блокирующая способность — до 700 В; максимальный постоянный коллекторный ток IC=1.5 А (3 А пик). Соблюдайте SOA для надежной работы.

Какой корпус и раскладка выводов?

TO‑225 (Case 77); выводы: 1–Base, 2–Collector (также тепловая пластина), 3–Emitter.

Подходит ли транзистор для сетевых SMPS на 230 В?

Да, в даташите указано применение для 115/220 В SWITCHMODE-схем (преобразователи, инверторы, управление индуктивными нагрузками). Соблюдайте предельные параметры и SOA.

Характеристики
Основные
Максимальное напряжение
450 V
Максимальный ток
3 А
Полярность
NPN
Тип корпуса
TO-126
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
