Коротко про активний балансир 3S–6S
Активний балансир вирівнює напруги послідовних секцій у Li-ion або LiFePO4 акумуляторній збірці, перерозподіляючи енергію між секціями. Доступні два виконання: для 3S/4S та для 5S/6S.
Максимальний струм балансування — до 1,2 А, а його фактичне значення залежить від різниці напруг між секціями. Модуль працює як доповнення до правильно підібраної BMS і не замінює захист від перезаряду, надмірного розряду, перевантаження за струмом або короткого замикання.
Ключові характеристики
- Призначення
- активне вирівнювання напруг послідовних секцій
- Сумісні акумулятори
- Li-ion та LiFePO4

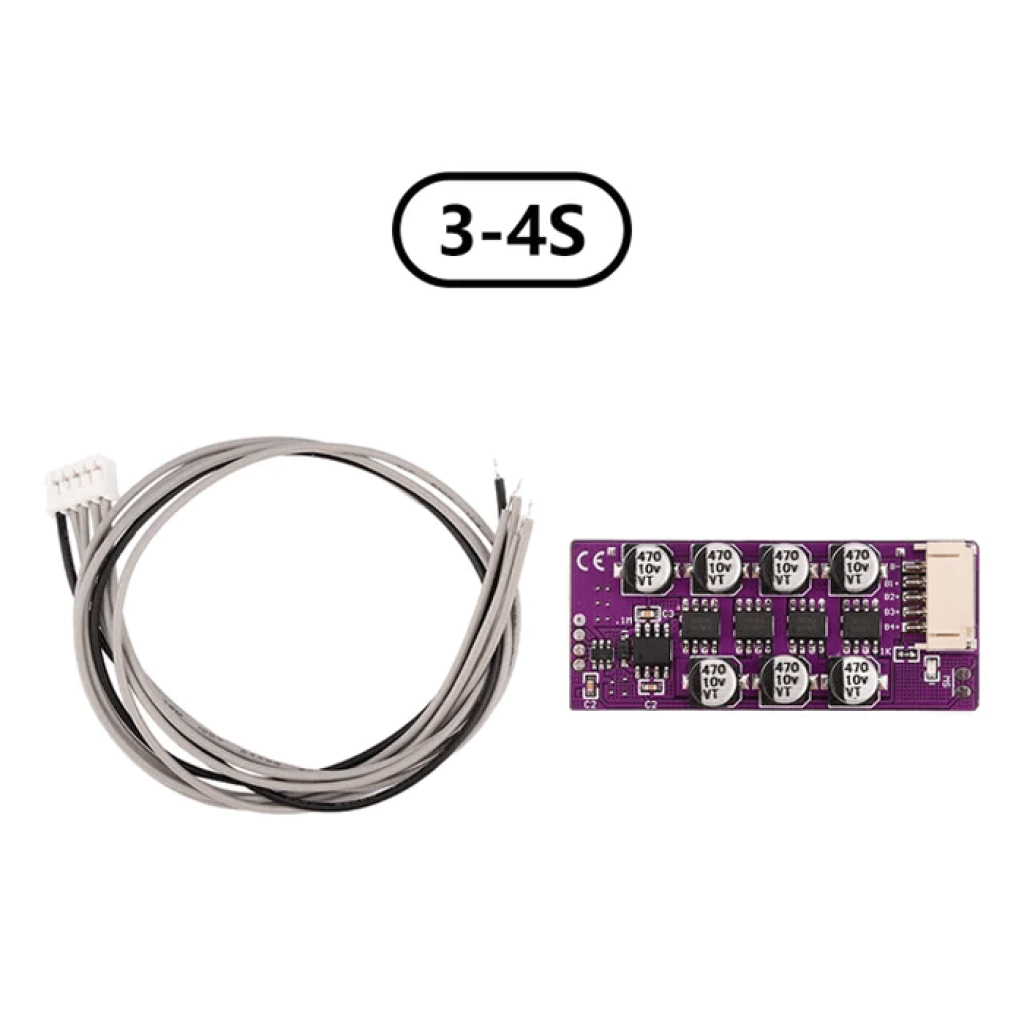

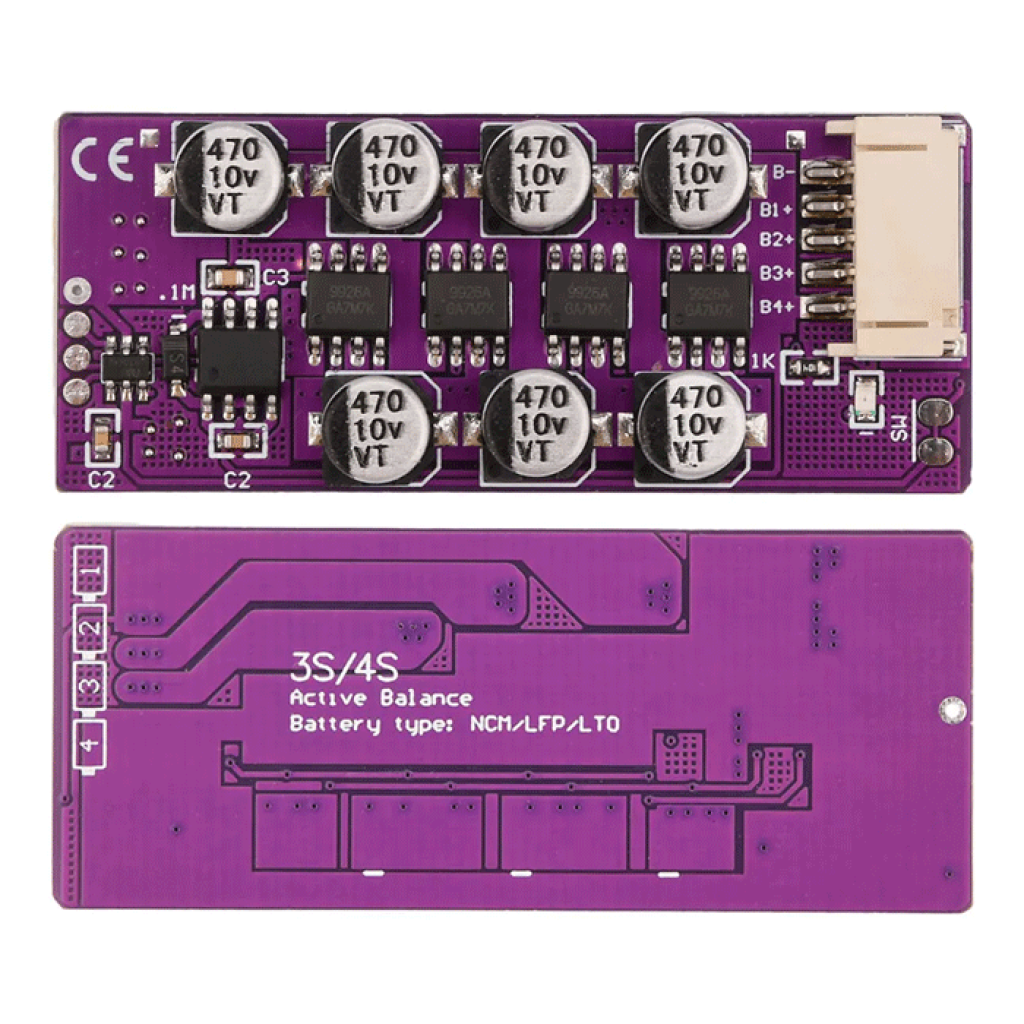

- Виконання 3S/4S
- для 3 або 4 послідовних секцій

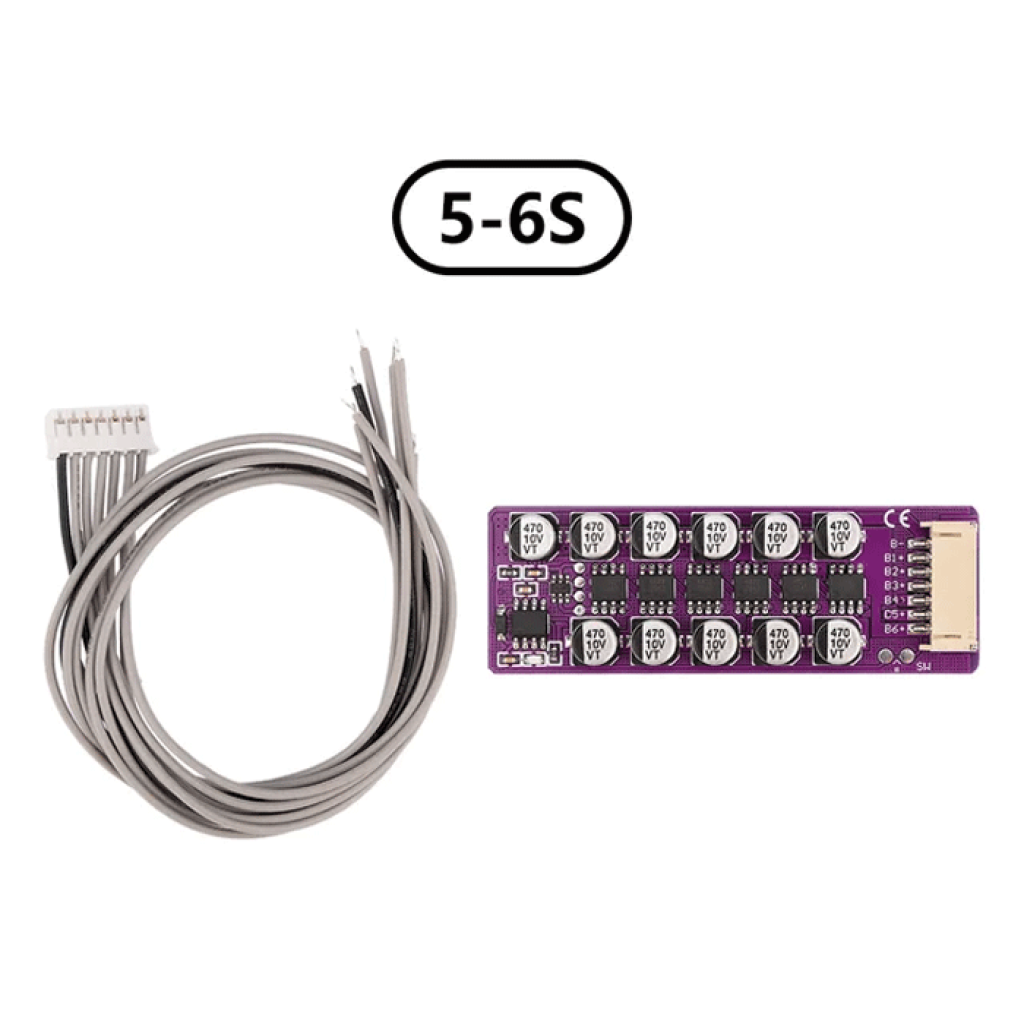

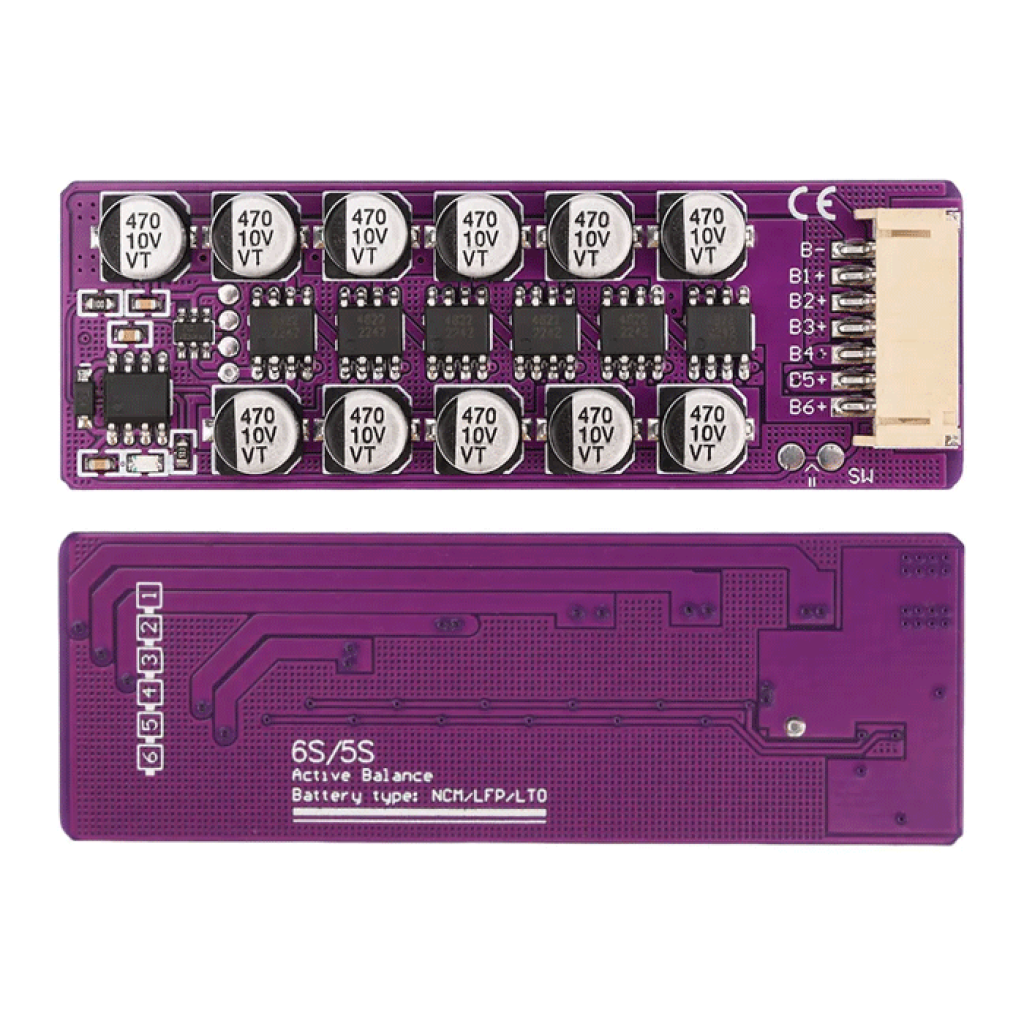

- Виконання 5S/6S
- для 5 або 6 послідовних секцій
- Максимальний струм балансування
- до 1,2 А; залежить від різниці напруг
- Точність балансування
- 0,01 В
- Струм споживання
- 1,5–2,5 мА

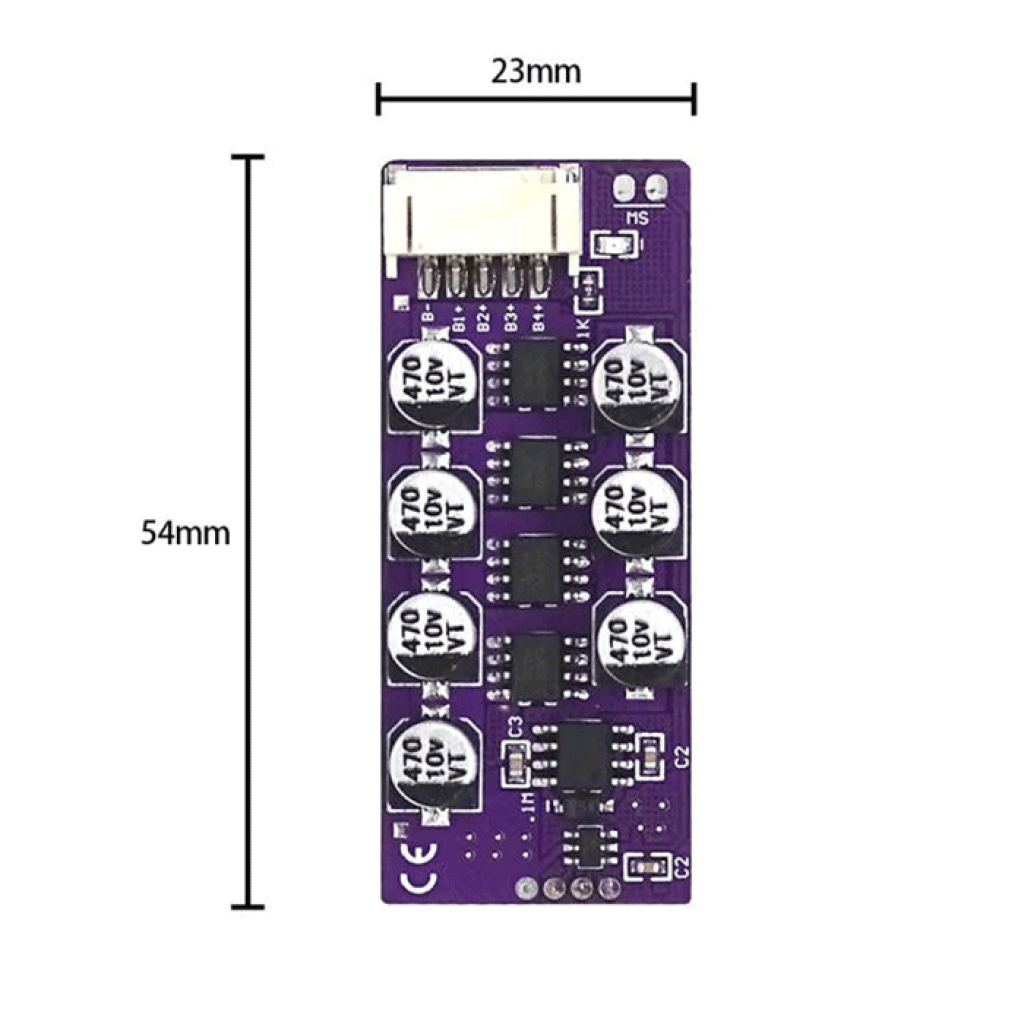

- Розміри виконання 3S/4S
- 54 × 23 × 11 мм

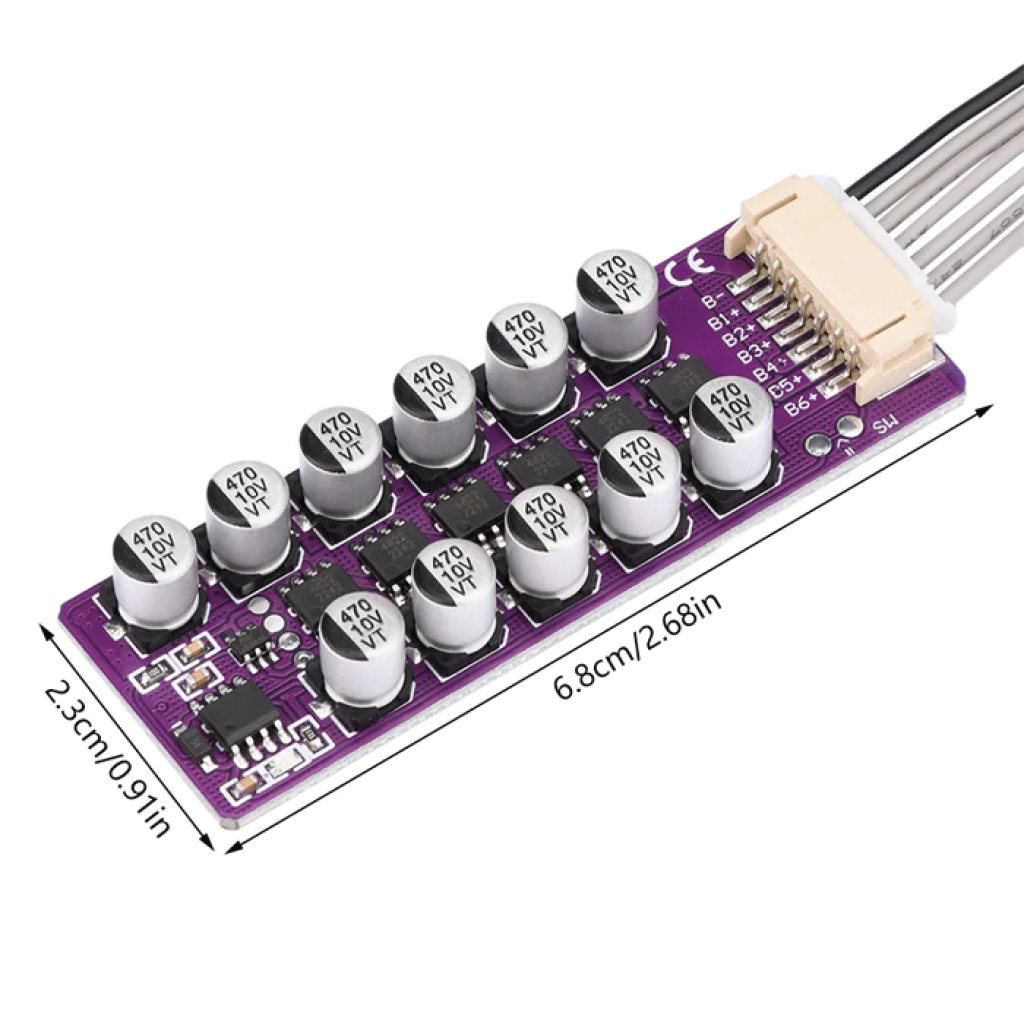

- Розміри виконання 5S/6S
- 68 × 23 × 11 мм
Детальний опис та особливості
Активне вирівнювання секцій
Модуль реагує на різницю напруг між секціями й переносить енергію від секції з вищою напругою до секції з нижчою. Це відрізняє його від пасивного балансування, де надлишок енергії переважно розсіюється на резисторах. Балансир може працювати під час заряджання, розряджання та простою батареї, поки залишається підключеним.
Значення 1,2 А є максимальною межею балансувального струму, а не постійним струмом у будь-яких умовах. У міру зменшення різниці напруг струм також зменшується. Балансир не проводить основний струм навантаження батареї, тому струм двигуна, інвертора або іншого споживача визначається можливостями елементів, BMS, проводів і силових з’єднань.

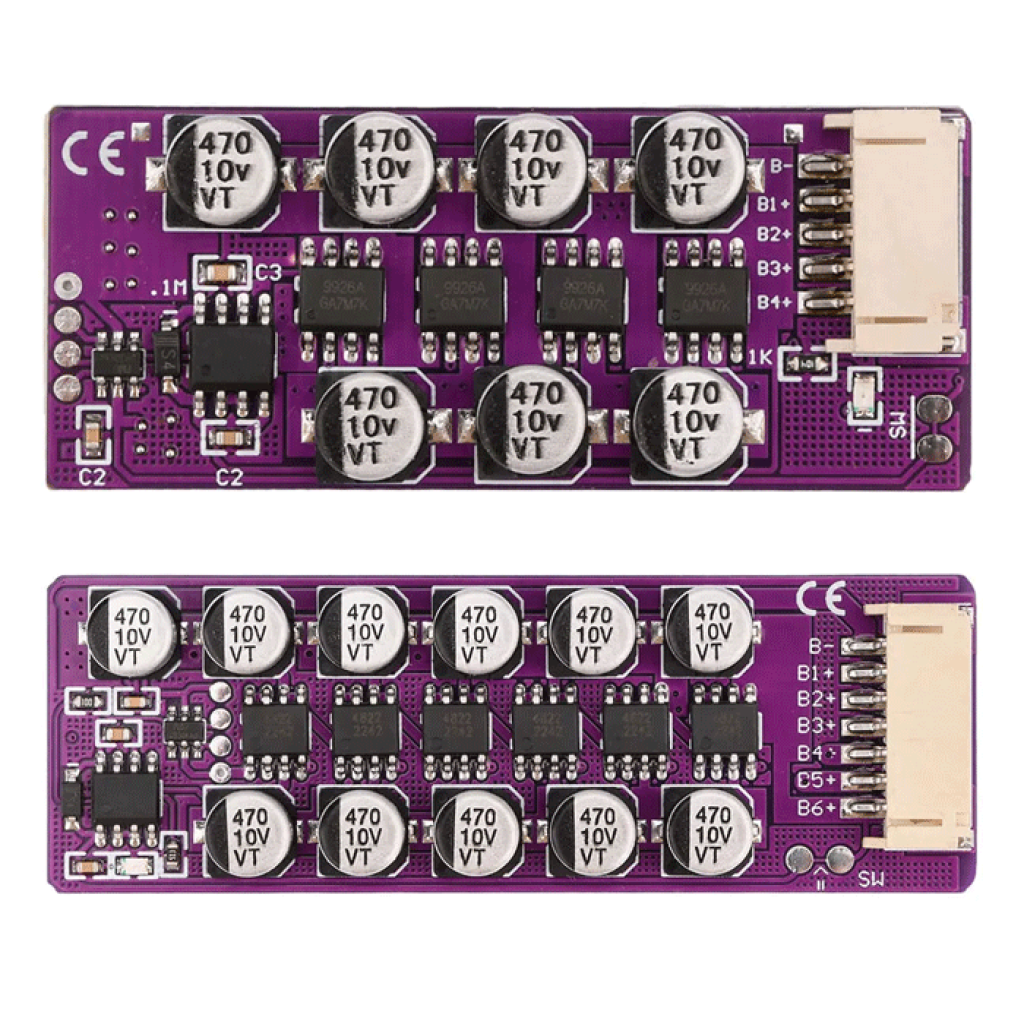

Два виконання плати
Виконання 3S/4S використовується лише з трьома або чотирма послідовними секціями, а виконання 5S/6S — лише з п’ятьма або шістьма. Позначення S визначає кількість послідовних груп; кожна група може містити один елемент або кілька паралельно з’єднаних елементів.
Для 3S-збірки з платою 3S/4S контакт B4 не підключають і не замикають з B3. Для інших конфігурацій використовуйте схему та маркування саме отриманого виконання плати.
Постійна робота та SW
Балансир працює постійно, доки підключений до батареї. Світіння індикатора саме по собі не означає, що струм балансування дорівнює максимальним 1,2 А. Для примусового вимкнення на платі передбачене місце SW для зовнішньої кнопки або перемикача.
Підійде / не підійде
Підійде
- для Li-ion або LiFePO4 батареї з 3, 4, 5 чи 6 послідовними секціями після вибору відповідного виконання плати;
- як додаткове активне балансування разом із BMS, що відповідає хімії та конфігурації батареї;
- для збірок зі справних і узгоджених секцій, у яких потрібно зменшувати різницю напруг;
- для резервного живлення, портативної електроніки, робототехніки та акумуляторного обладнання в межах 3S–6S.
Не підійде
- для 2S, 7S або іншої кількості послідовних секцій поза підтримуваними виконаннями;
- як заміна BMS, зарядного пристрою, запобіжника або контролера заряду;
- для підключення без точної схеми та перевірки послідовності контрольних проводів;
- як спосіб відновлення пошкоджених, деградованих або суттєво різних за ємністю елементів;
- для батареї, хімія або кількість послідовних секцій якої невідомі.
Приклади застосування
Виконання 3S/4S можна додати до справної 4S LiFePO4 збірки разом із BMS та зарядним пристроєм, розрахованими саме на LiFePO4 4S.
Балансир допомагає вирівнювати напруги секцій у переносному джерелі живлення, робототехнічній платформі чи іншому пристрої, якщо вибране правильне виконання та встановлена сумісна BMS.
Виконання 5S/6S підходить для акумуляторного обладнання з п’ятьма або шістьма послідовними секціями. Навантаження підключається через окреме силове коло та BMS, а балансир — до контрольних точок секцій.
Підключення
Оберіть виконання
Порахуйте послідовні секції: для 3S або 4S потрібна плата 3S/4S, для 5S або 6S — плата 5S/6S. Не намагайтеся пристосувати виконання до іншої кількості секцій.
Перевірте батарею
До монтажу виміряйте напругу кожної секції, перевірте полярність і переконайтеся, що всі секції мають однакову хімію та близький стан. Не підключайте балансир до батареї з пошкодженим або нестабільним елементом.

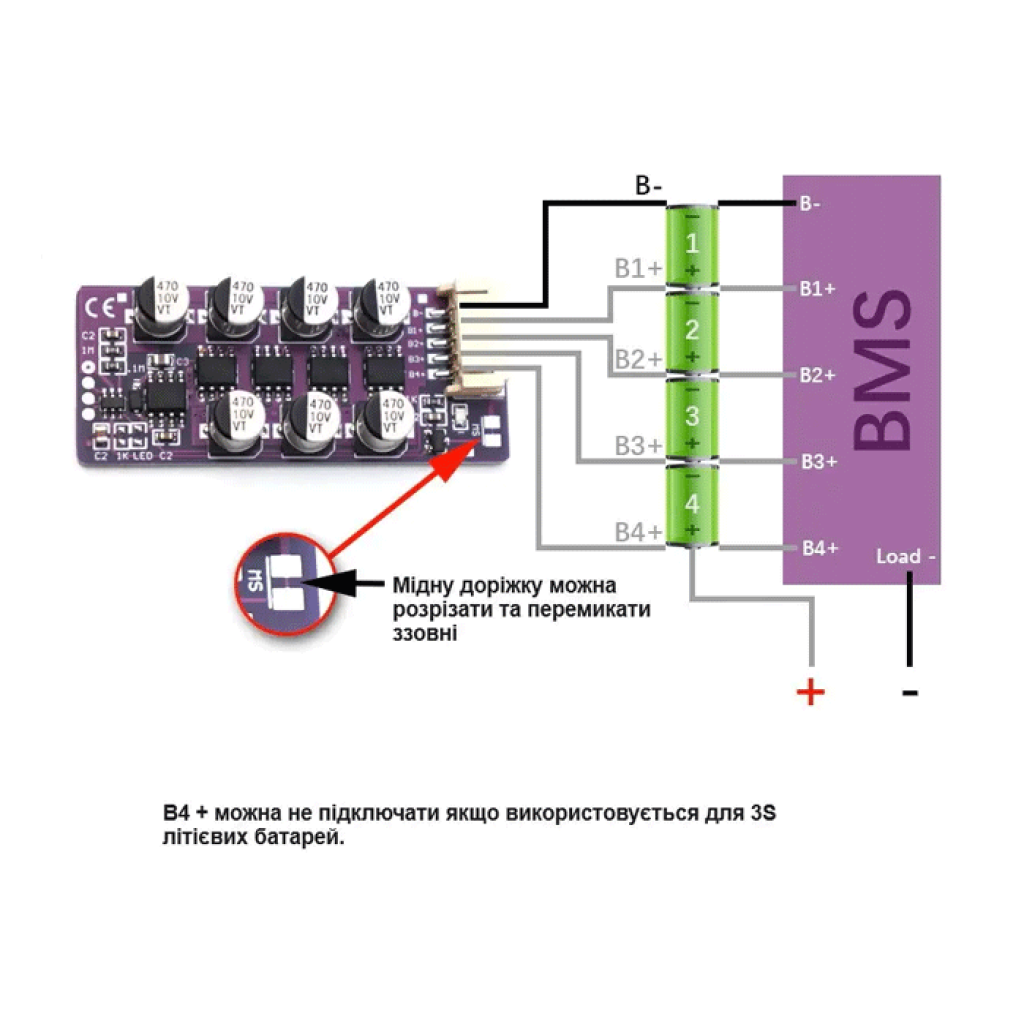

Звірте контрольні точки
B− відповідає загальному мінусу батареї, B1+ — плюсу першої секції, а наступні контакти — послідовним міжсекційним відводам. Використовуйте розводку саме отриманої плати; якщо маркування або схема незрозумілі, не підключайте модуль.
Перевірте шлейф мультиметром
До з’єднання шлейфа з платою виміряйте напругу між сусідніми проводами та послідовне зростання напруги від B− до останнього задіяного контакту. Не переставляйте проводи на підключеній батареї.
Виконайте контрольний запуск
Після підключення ще раз виміряйте напруги секцій. Перший запуск виконуйте під наглядом: контролюйте нагрівання плати та переконайтеся, що напруги змінюються без різких або аномальних відхилень.
Обмеження та безпека
Не плутайте полярність і порядок проводів
Неправильне підключення B−, B1+ та наступних відводів може миттєво пошкодити балансир, BMS або акумулятори та спричинити сильний нагрів. Перевіряйте кожну точку мультиметром до підключення роз’єму.
Використовуйте окрему BMS
Балансир вирівнює напруги, але не відключає батарею при перезаряді, надмірному розряді, перевантаженні чи короткому замиканні. BMS і зарядний пристрій мають відповідати хімії, кількості секцій та струму навантаження.
1,2 А — максимальний балансувальний струм
Не очікуйте постійних 1,2 А при невеликій різниці напруг. Не використовуйте балансир як силовий контролер і не пропускайте через нього струм навантаження батареї.
Балансування не ремонтує елементи
Якщо одна секція швидко втрачає напругу, нагрівається або суттєво відрізняється за ємністю, від’єднайте батарею та перевірте елементи. Балансир не компенсує внутрішнє пошкодження чи деградацію.
Враховуйте постійне споживання
Підключений модуль споживає 1,5–2,5 мА. Для тривалого зберігання батареї передбачте контроль заряду та, за потреби, можливість відключення через SW або інше безпечне рішення.
Сумісні BMS
Для захисту Li-ion 3S або LiFePO4 4S можна обрати відповідну модифікацію Daly BMS 12 В 20 А. Для Li-ion 4S доступна BMS 4S 30 А, а для Li-ion 6S — BMS 6S 40 А. У кожному випадку перевірте хімію батареї, кількість секцій, робочий і пусковий струм навантаження; ці плати не є взаємозамінними.
Для 5S або іншої конфігурації, не охопленої наведеними варіантами, використовуйте окремо підібрану BMS із точно відповідними порогами та кількістю послідовних секцій.
FAQ
Чи замінює активний балансир BMS?
Ні. Балансир лише зменшує різницю напруг між секціями. Від перезаряду, надмірного розряду, перевантаження та короткого замикання батарею має захищати сумісна BMS.
Чи є струм 1,2 А постійним?
Ні. 1,2 А — максимальне значення. Фактичний балансувальний струм залежить від різниці напруг і зменшується в міру їх вирівнювання.
Чи можна підключити 3S до виконання 3S/4S?
Так. Для 3S використовують контакти до B3, а B4 залишають непідключеним. Не замикайте B4 з B3 та обов’язково звірте маркування отриманої плати.
Чому індикатор може світитися постійно?
Балансир працює, доки підключений до батареї, тому індикатор може залишатися увімкненим. Його світіння не підтверджує роботу на максимальному струмі; для вимкнення можна використати місце SW.
Чи підходить модуль одночасно для Li-ion і LiFePO4?
Балансир підтримує обидві хімії, але BMS і зарядний пристрій мають бути призначені саме для вибраної хімії та кількості послідовних секцій.
Чи відновить балансир слабку або пошкоджену секцію?
Ні. Якщо секція має підвищений саморозряд, перегрівається або втратила ємність, потрібна діагностика та заміна несправних елементів.
