W5500 мережевий модуль Ethernet (протокол TCP/IP)

Виробник: Китай Код товару: 1117
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
Рекомендуємо
W5500 мережевий модуль Ethernet (протокол TCP/IP)
W5500 мережевий модуль Ethernet (протокол TCP/IP)
W5500 мережевий модуль Ethernet (протокол TCP/IP)
W5500 мережевий модуль Ethernet (протокол TCP/IP)
W5500 мережевий модуль Ethernet (протокол TCP/IP)
В наявності
Код товару: 1117
240.00 грн
Знайшли дешевше?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Вхідна напруга-:3.3 В, 5 В
-Тип роз'єму-:стандартний роз'єм RJ-45
-Чіп-:W5500 у корпусі 48 LQFP
-Об'єм вбудованої пам'яті-:32 Кбайт для буферів TX/RX
-Підтримка протоколів-:TCP/IP 10/100: TCP, UDP, ICMP, iPv4, ARP, IGMP, PPPoE
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 45 ₴
Meest Express
Meest Express
від 60 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
W5500 мережевий модуль Ethernet (протокол TCP/IP)
Код товару: 1117
240.00 грн
Опис

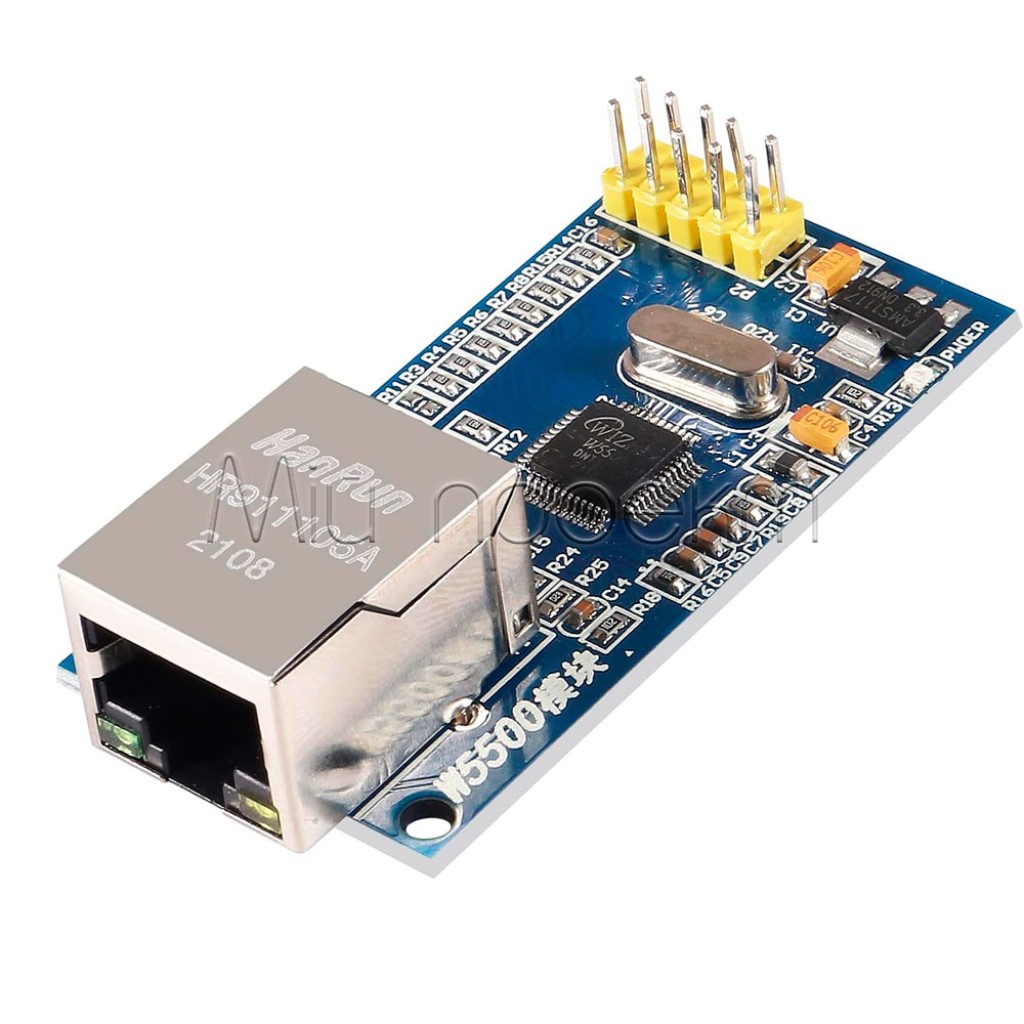

📶 Модуль WIZnet W5500 Ethernet з апаратним TCP/IP стеком

Готовий мережевий контролер з SPI-інтерфейсом та вбудованою підтримкою TCP/IP

Загальний опис

Модуль WIZnet W5500 – це повнофункціональне рішення для підключення мікроконтролерів до мережі Ethernet. Унікальність модуля полягає в наявності апаратного стеку TCP/IP, який розвантажує основний мікроконтролер від обробки мережевих протоколів. Модуль має інтерфейс SPI та вбудовані магнітні компоненти (трансформатори, фільтри) в роз'ємі RJ45. З внутрішнім буфером 32 КБ та підтримкою швидкості SPI до 80 МГц, W5500 ідеально підходить для створення IoT-пристроїв, веб-серверів та промислових Ethernet-рішень без потреби в складному програмуванні сітьових протоколів.

✅ Технічні переваги:

  • Апаратний стек TCP/IP – W5500 реалізує рівні OSI з 1-го (фізичний) до частини 5-го (сесійний), звільняючи основний MCU від складних мережевих обчислень
  • Простий SPI-інтерфейс – всього 8 сигналів для повноцінної роботи з Ethernet, що дозволяє використовувати будь-який мікроконтролер з підтримкою SPI
  • Внутрішня пам'ять 32 КБ – самостійні буфери передачі та прийому даних зменшують навантаження на основний мікроконтролер
  • Високошвидкісний SPI – підтримка швидкості до 80 МГц (рекомендовано 33 МГц) забезпечує швидку передачу даних між MCU та модулем
  • Повна протокольна підтримка – апаратна реалізація TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE протоколів
  • Відкрита бібліотека ioLibrary – безкоштовна бібліотека з GitHub з прикладами DHCP, DNS, FTP, HTTP та інших протоколів
  • Роз'єм RJ45 з магнітними компонентами – готовий до підключення з інтегрованими трансформаторами та фільтрами

🔧 Ідеальне рішення для:

IoT-пристрої та сенсори

Вбудовані веб-сервери

Системи промислової автоматизації

MQTT-клієнти та сервери

Система моніторингу та контролю

Доопрацювання Legacy-обладнання

Мережеві терморегулятори

FTP та TFTP сервери

💡 Широкі можливості застосування:

  • Швидка розробка IoT-рішень – завдяки апаратному стеку TCP/IP, розробка мережевих пристроїв стає значно простішою. Не потрібно реалізовувати складні мережеві протоколи програмно, достатньо налаштувати бібліотеку та почати працювати з сокетами. Підходить для створення розумних датчиків, віддалених контролерів та систем збору даних.
  • Веб-сервери та REST API – модуль дозволяє легко створити повноцінний веб-сервер на мікроконтролері. Можна реалізувати інтерфейс управління пристроєм через браузер, створити RESTful API для інтеграції з іншими системами. Внутрішньої пам'яті достатньо для обробки кількох одночасних HTTP-з'єднань.
  • Промислові Ethernet-рішення – використовуйте модуль для модернізації legacy-обладнання, додавання мережевої функціональності до існуючих пристроїв. Підтримка SNMP дозволяє інтегрувати пристрої в системи промислового моніторингу. Стабільна робота при температурах до 47°C гарантує надійність у промислових умовах.
  • MQTT та IoT протоколи – легко реалізуйте MQTT-клієнт для підключення до хмарних платформ (AWS IoT, Azure IoT, Google Cloud IoT). Низьке енергоспоживання та ефективна обробка даних роблять модуль ідеальним для створення пристроїв Інтернету речей з постійним підключенням до мережі.
  • Файлові сервери та мережеве сховище – використовуйте вбудовану підтримку FTP та TFTP для створення файлових серверів. З SD-картою або зовнішньою Flash-пам'яттю можна створити простий мережевий накопичувач для обміну даними між пристроями. Особливо корисно для датчиків, що збирають дані в віддалених місцях.

📦 Детальні технічні характеристики:

  • Основний контролер: WIZnet W5500
  • Інтерфейс з MCU: SPI (Serial Peripheral Interface)
  • Швидкість SPI: До 80 МГц (рекомендовано 33.3 МГц)
  • Напруга живлення: 3.3В (з додатковим входом 5В через лінійний стабілізатор)
  • Внутрішня пам'ять: 32 КБ (Tx/Rx буфери)
  • Підтримувані протоколи: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
  • Кількість сокетів: 8 незалежних сокетів
  • Мережевий інтерфейс: 10/100 Мбіт/с Ethernet (Auto-negotiation)
  • Роз'єм: RJ45 з інтегрованими магнітними компонентами

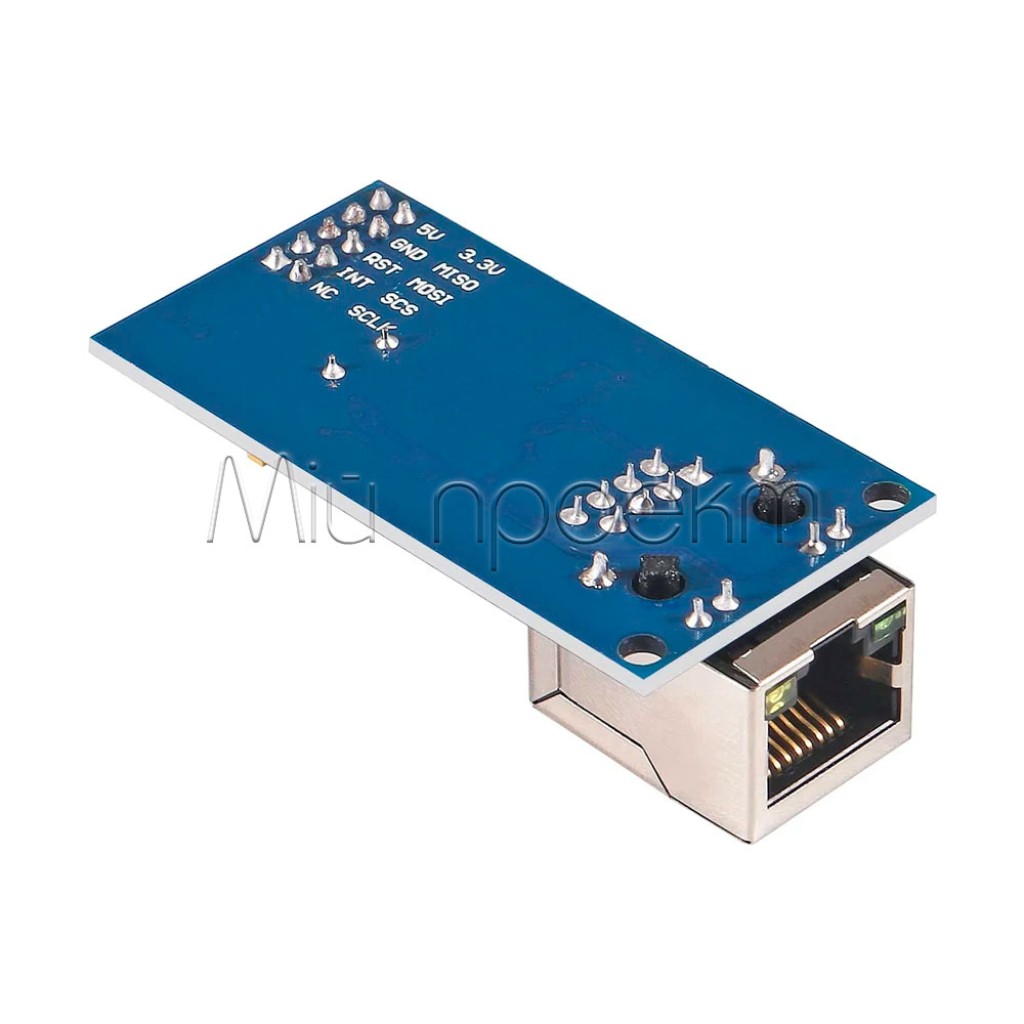

  • Контакти модуля:
    • VCC (3.3V), VCC (5V), GND
    • MISO, MOSI, SCLK, SCS
    • RST (скидання), INT (переривання)
  • Режими роботи: 3 режимних виводи (PMODE0-2) для конфігурації
  • Робоча температура: -40°C до +85°C

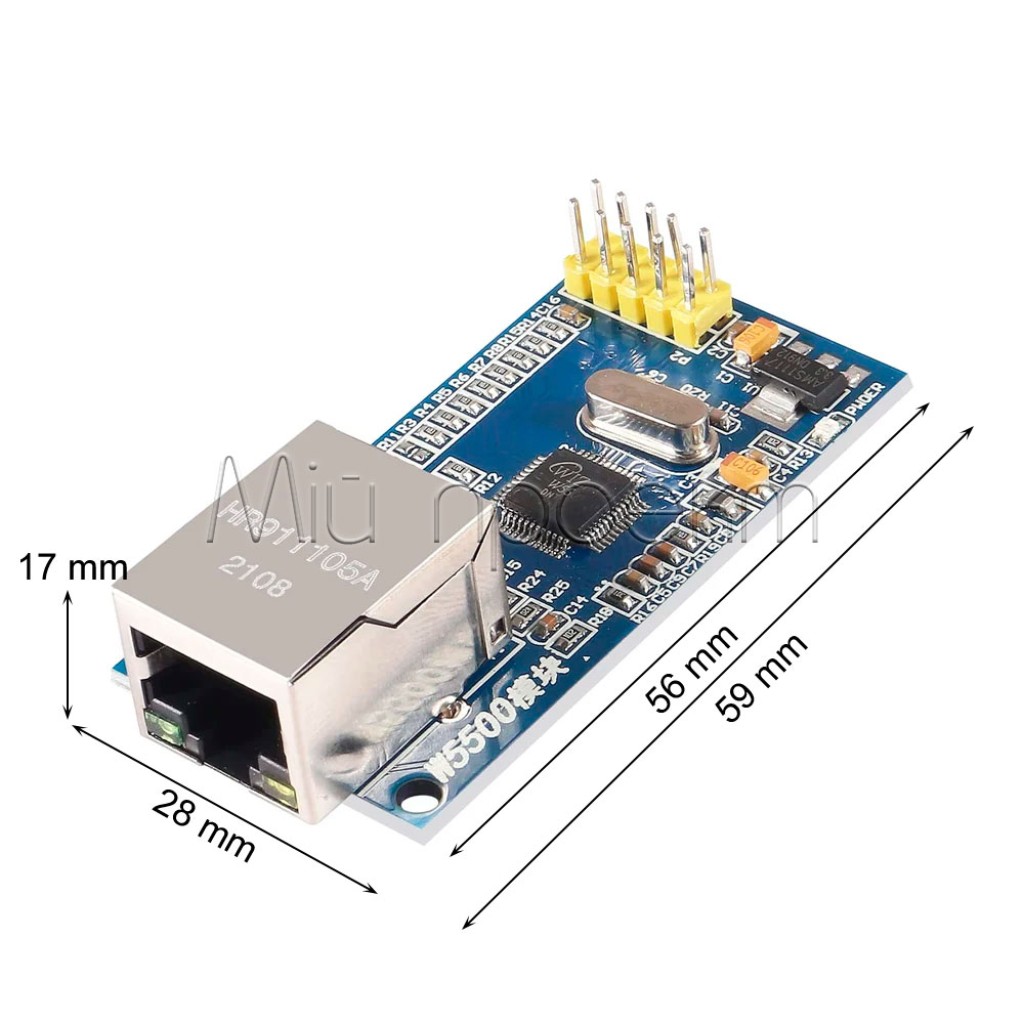

  • Розміри модуля: Компактний форм-фактор

⚠️ Важливі аспекти використання:

  • Швидкість SPI та стабільність – хоча чіп підтримує до 80 МГц, рекомендується використовувати 33 МГц або нижче для надійної роботи. Використовуйте дільник 4 при тактовій частоті MCU 128 МГц для отримання 32 МГц SPI.
  • Обмеження IP-фрагментації – W5500 не підтримує IP-фрагментацію, тому переконайтеся, що розмір пакетів не перевищує MTU мережі (зазвичай 1500 байт). Це не критично для більшості застосувань.
  • Auto-MDIX не підтримується – модуль не автоматично визначає тип кабелю (прямий/перехресний). Для підключення до сучасних комп'ютерів та комутаторів використовуйте прямий кабель, оскільки вони підтримують Auto-MDIX з свого боку.
  • Конфігураційні перемички – для повної функціональності встановіть всі три режимні виводи (PMODE0-2) в логічну одиницю для активації автоузгодження швидкості та дуплексу. На готових модулях зазвичай треба додати резистори.
  • Інтеграція з MCU – для взаємодії з бібліотекою ioLibrary необхідно реалізувати кілька callback-функцій для управління CS, читання/запису SPI. Скористайтеся готовими прикладами для вашої платформи MCU.
  • Температурний режим – модуль може нагріватися до 45-50°C при тривалій роботі, що є нормальним. Забезпечте достатню вентиляцію або відведення тепла в замкнутих корпусах для зменшення температури до 30-35°C.

Розпочніть створення мережевих пристроїв уже сьогодні з модулем WIZnet W5500! Апаратний стек TCP/IP, простий SPI-інтерфейс та повна бібліотека протоколів дозволять швидко реалізувати ваші ідеї в області IoT та промислової автоматизації. Економте час на розробці та зосередьтеся на функціональності вашого пристрою!

ЗАМОВТЕ ЗАРАЗ
#WIZnet_W5500 #Ethernet_SPI #TCP_IP_стек #IoT_модуль #веб_сервер #промислова_автоматизація

RJ-45

Характеристики
-Основні-
-Вхідна напруга-
3.3 В, 5 В
-Тип роз'єму-
стандартний роз'єм RJ-45
-Чіп-
W5500 у корпусі 48 LQFP
-Додаткові-
-Об'єм вбудованої пам'яті-
32 Кбайт для буферів TX/RX
-Підтримка протоколів-
TCP/IP 10/100: TCP, UDP, ICMP, iPv4, ARP, IGMP, PPPoE
