1. Ідентифікація компонентів та виводів
flowchart TD
subgraph IsolatorModule["USB Ізолятор на базі ADUM3160"]
direction TB
USBports["USB-порти
(вхід та вихід)"]
ADUM["Чіп ADUM3160
(ізоляція даних D+/D-)"]
DCDC["DC-DC перетворювач
(ізоляція живлення)"]
subgraph Sides["Ізольовані сторони"]
direction LR
PCside["Сторона комп'ютера"] --- DeviceSide["Сторона пристрою"]
end
end
classDef mainComp fill:#f96,stroke:#333,stroke-width:2px
class USBports,ADUM mainComp
classDef sides fill:#90EE90,stroke:#333,stroke-width:2px
class PCside,DeviceSide sides

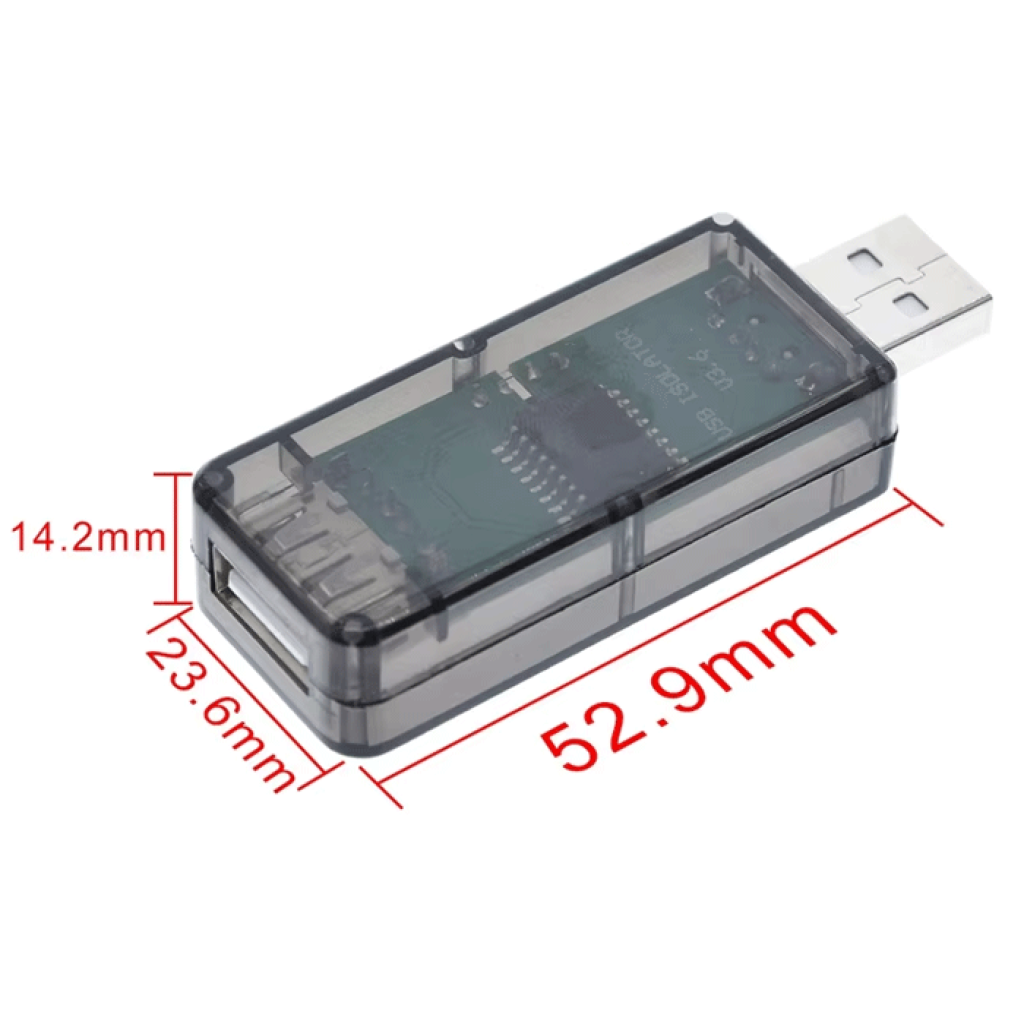

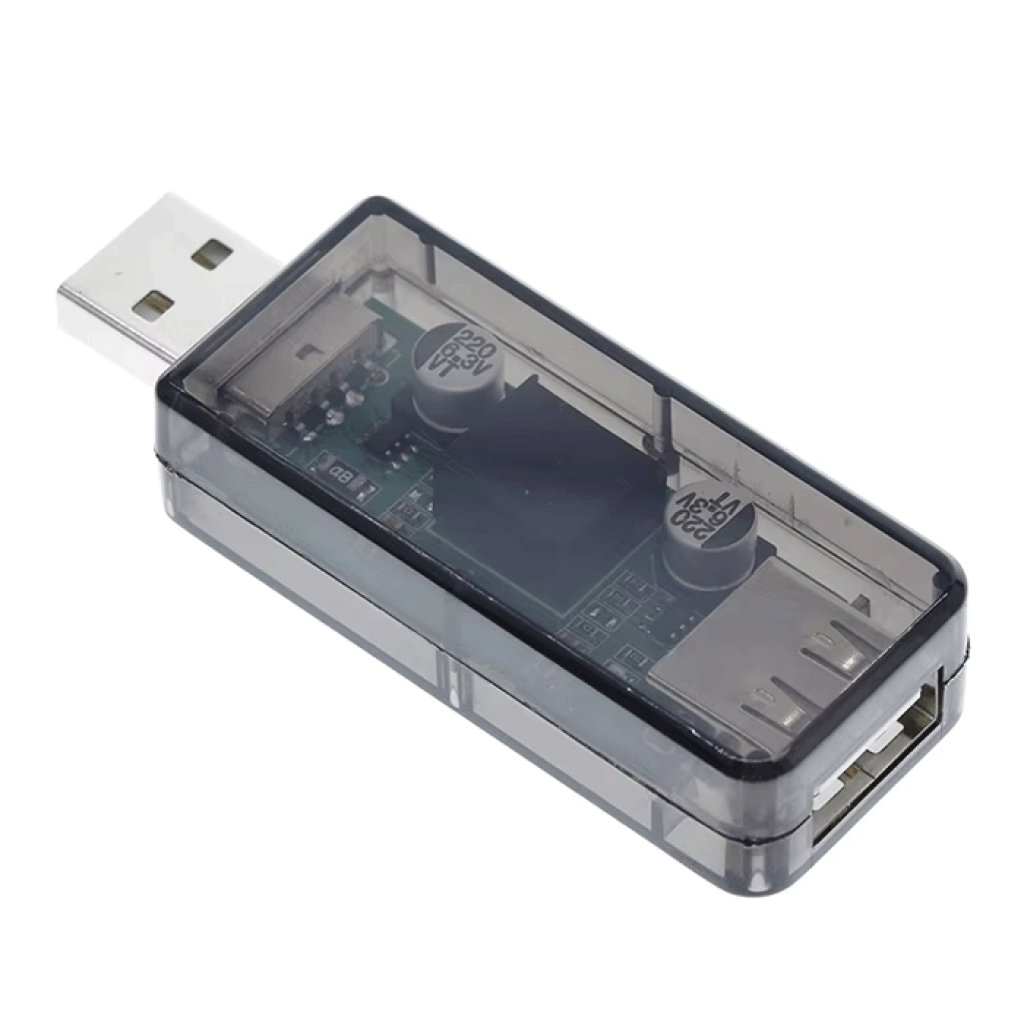

1.1. Основні складові модуля
- USB-порти: Два порти USB типу A (гніздо) та USB типу B (гніздо) або інші комбінації, залежно від моделі модуля

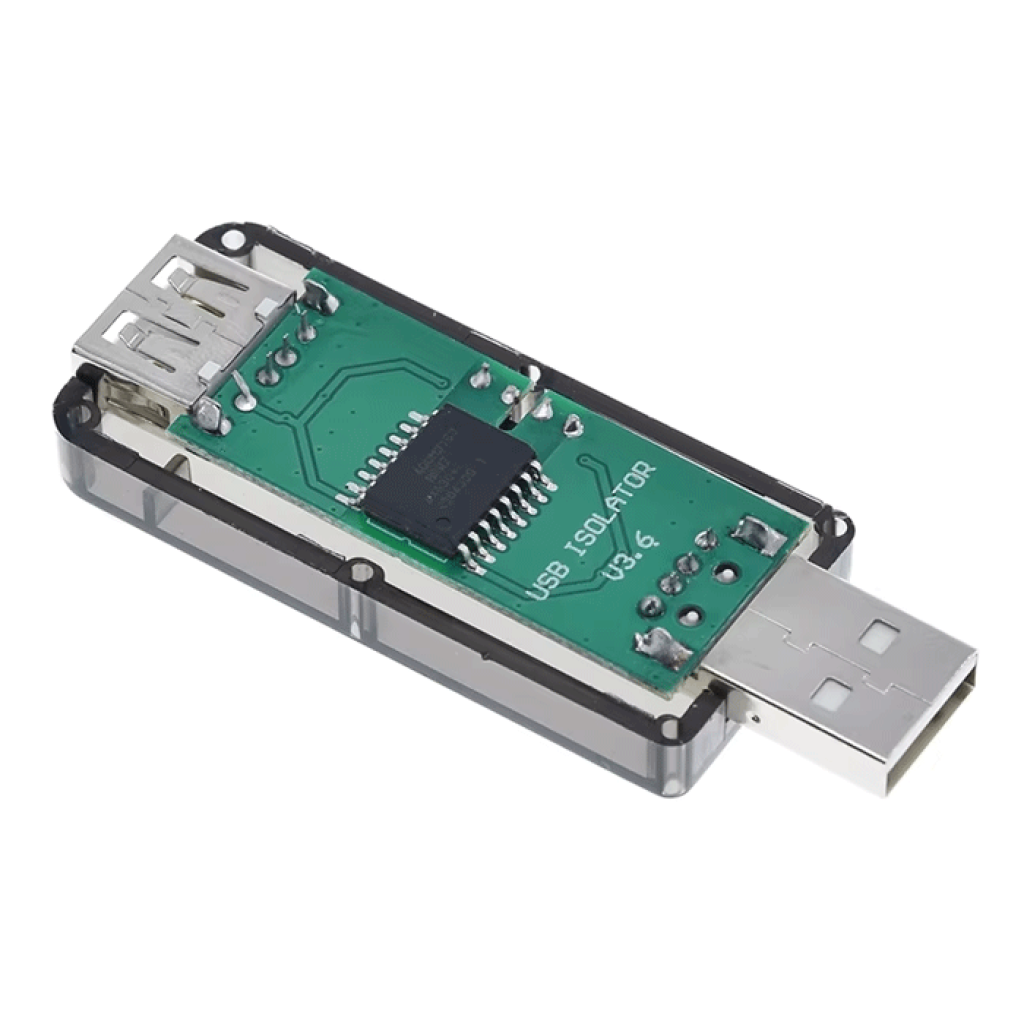

- Чіп ADUM3160: Основний компонент, що забезпечує гальванічну розв'язку ліній даних USB (D+ та D-)

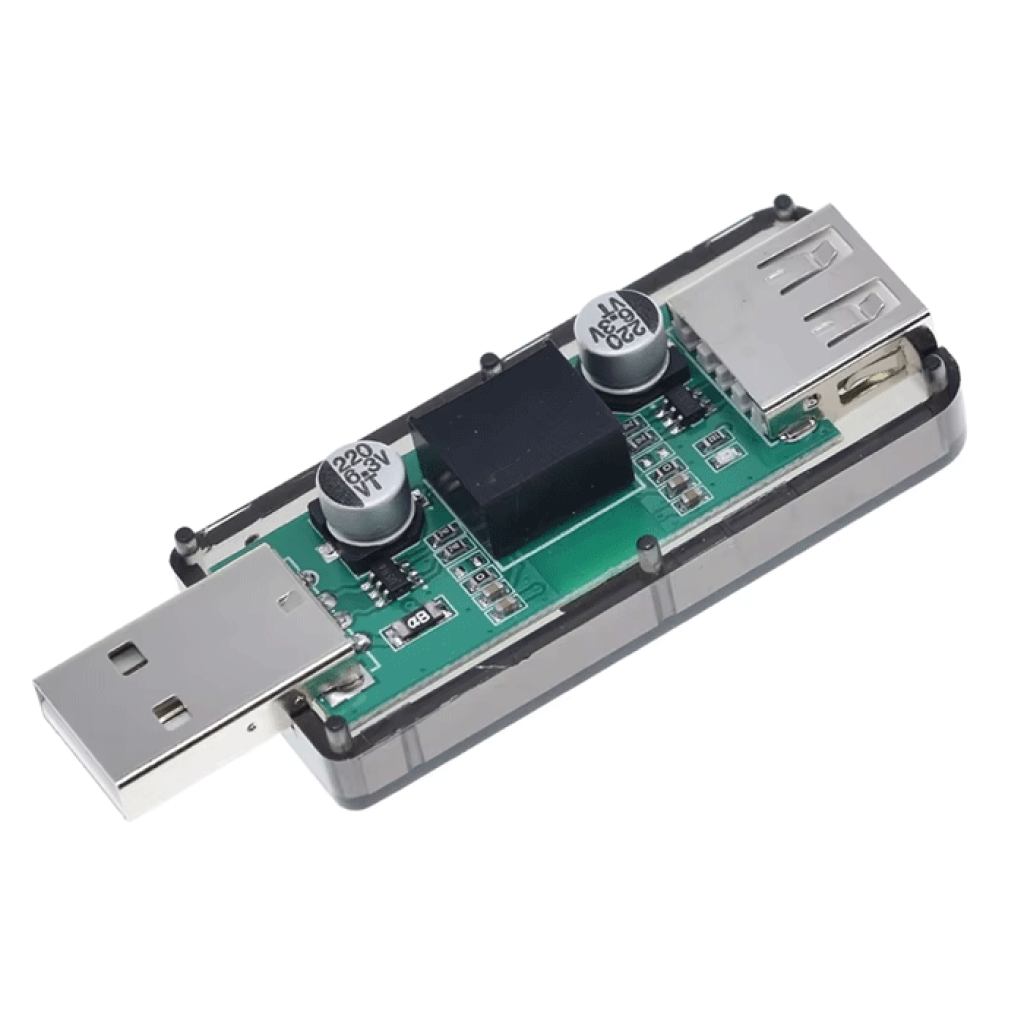

- DC-DC перетворювач: Компонент (зазвичай B0505S або аналог), що забезпечує ізольоване живлення від однієї сторони USB до іншої
- Ізольовані сторони:
- Сторона комп'ютера: Підключається до USB-порту комп'ютера
- Сторона пристрою: Підключається до зовнішнього пристрою (наприклад, програматора ST-Link)
2. Принцип роботи та призначення
flowchart LR
PC["Комп'ютер
(USB-порт)"]
Isolator["ADUM3160
USB Ізолятор"]
Device["Зовнішній пристрій
(STM32, Arduino, тощо)"]
HighVoltage["Високовольтні компоненти
(акумулятори, джерела живлення)"]
PC -- "USB з'єднання" --> Isolator
Isolator -- "Ізольоване
USB з'єднання" --> Device
HighVoltage -. "Потенційна небезпека
(розв'язка захищає)" .-> Device
classDef pcClass fill:#90EE90,stroke:#333,stroke-width:2px
class PC pcClass
classDef isolatorClass fill:#f96,stroke:#333,stroke-width:2px
class Isolator isolatorClass
classDef dangerClass fill:#f55,stroke:#333,stroke-width:2px
class HighVoltage dangerClass
2.1. Основне призначення
USB ізолятор на базі чіпа ADUM3160 створює електричний бар'єр між комп'ютером та зовнішнім пристроєм, запобігаючи пошкодженню комп'ютера у випадку проблем з напругою на стороні пристрою:
- Захищає USB-порт комп'ютера від високих напруг, які можуть виникнути при помилках схеми
- Запобігає утворенню контурів заземлення, що можуть викликати шуми та збої в чутливих аналогових схемах
- Підтримує двонаправлену передачу даних через бар'єр гальванічної розв'язки
- Забезпечує ізольоване живлення для підключеного пристрою
USB ізолятор запобігає пошкодженню комп'ютера, але не обов'язково захищає сам підключений пристрій від пошкодження. Будьте обережні при роботі з високими напругами і дотримуйтесь належних запобіжних заходів.
3. Схема підключення
3.1. Базова схема підключення для розробки та відладки
flowchart LR
PC["Комп'ютер
(з IDE)"]
Isolator["ADUM3160
USB Ізолятор"]
Programmer["Програматор
(ST-Link, FTDI, тощо)"]
MCU["Мікроконтролер
(STM32, Arduino, тощо)"]
HighVoltage["Зовнішні компоненти
(акумулятори, сенсори)"]
PC -- "USB кабель
тип A-B" --> Isolator
Isolator -- "USB кабель
тип A-miniB" --> Programmer
Programmer -- "SWD, UART
або інший інтерфейс" --> MCU
HighVoltage -- "Підключення до
входів/виходів" --> MCU
classDef pcClass fill:#90EE90,stroke:#333,stroke-width:2px
class PC pcClass
classDef isolatorClass fill:#f96,stroke:#333,stroke-width:2px
class Isolator isolatorClass
classDef mcuClass fill:#55bbf5,stroke:#333,stroke-width:2px
class MCU,Programmer mcuClass
classDef dangerClass fill:#f55,stroke:#333,stroke-width:2px
class HighVoltage dangerClass
3.2. Схема підключення для вимірювальних систем
flowchart LR
PC["Комп'ютер
(збір даних)"]
Isolator["ADUM3160
USB Ізолятор"]
Converter["USB-Serial/USB-UART
конвертер"]
Hardware["Вимірювальне
обладнання"]
HighVoltage["Об'єкт вимірювання
(високовольтні системи)"]
PC -- "USB кабель
тип A-B" --> Isolator
Isolator -- "USB кабель
тип A-miniB" --> Converter
Converter -- "UART, SPI,
I2C, тощо" --> Hardware
HighVoltage -- "Вимірювальні
датчики" --> Hardware
classDef pcClass fill:#90EE90,stroke:#333,stroke-width:2px
class PC pcClass
classDef isolatorClass fill:#f96,stroke:#333,stroke-width:2px
class Isolator isolatorClass
classDef hardwareClass fill:#55bbf5,stroke:#333,stroke-width:2px
class Hardware,Converter hardwareClass
classDef dangerClass fill:#f55,stroke:#333,stroke-width:2px
class HighVoltage dangerClass
4. Покрокова інструкція з підключення
4.1. Підготовка до роботи
- Перевірка компонентів:
- USB ізолятор на базі ADUM3160
- USB кабель для підключення ізолятора до комп'ютера (зазвичай тип A-B)
- USB кабель для підключення пристрою до ізолятора (залежно від типу пристрою)
- Пристрій, який потребує гальванічної розв'язки (програматор, мікроконтролер тощо)
- Перевірка сумісності:
- ADUM3160 підтримує USB 2.0 Full Speed (12 Mbps) та Low Speed (1.5 Mbps), але не підтримує USB 2.0 High Speed (480 Mbps).
- Переконайтеся, що ваш пристрій не потребує режиму High Speed.
Більшість програматорів та пристроїв розробки (ST-Link, FTDI, Arduino) працюють у режимі Full Speed або Low Speed і тому сумісні з ізолятором ADUM3160.
4.2. Підключення до комп'ютера
- Визначте, яка сторона ізолятора підключається до комп'ютера. На більшості модулів сторона комп'ютера позначена як "HOST", "PC" або "IN".
- Підключіть відповідний кінець USB кабелю до порту ізолятора з боку комп'ютера.
- Підключіть інший кінець USB кабелю до USB-порту вашого комп'ютера.
- Після підключення до комп'ютера на ізоляторі має загорітися індикатор живлення (якщо він є).
4.3. Підключення пристрою
- Визначте, яка сторона ізолятора підключається до зовнішнього пристрою. Це зазвичай сторона позначена як "DEVICE", "DEV" або "OUT".
- Підключіть відповідний кінець USB кабелю до порту ізолятора з боку пристрою.
- Підключіть інший кінець USB кабелю до вашого пристрою (програматора, конвертера тощо).
- Якщо є окремий індикатор для сторони пристрою, він також має загорітися.
Завжди дотримуйтесь правильної орієнтації підключення. Підключення ізолятора в неправильному напрямку не пошкодить компоненти, але пристрій не працюватиме належним чином.
5. Перевірка роботи
5.1. Перевірка підключення
- Перевірка розпізнавання пристрою:
- Після підключення ваш комп'ютер має розпізнати пристрій, підключений через ізолятор.
- В залежності від операційної системи, перевірте "Диспетчер пристроїв" (Windows), "lsusb" (Linux) або "Системний звіт" (macOS).
- Перевірка функціональності:
- Спробуйте виконати стандартну операцію з вашим пристроєм (наприклад, завантаження прошивки).
- Переконайтеся, що всі функції працюють як очікувалося.
5.2. Тестування розв'язки (опціонально)
- Перевірка живлення:
- За допомогою мультиметра можна виміряти напругу на виході ізолятора.
- Нормальна напруга без навантаження становить близько 5В.
- Під навантаженням напруга може падати (наприклад, до 4.3В при 250мА).
- Перевірка ізоляції (тільки для досвідчених користувачів):
- Використовуючи мультиметр у режимі вимірювання опору, перевірте відсутність електричного з'єднання між землею (GND) на стороні комп'ютера та землею на стороні пристрою.
- Показання мультиметра мають бути "OL" (over limit) або дуже високим опором.
Не проводьте перевірку ізоляції високою напругою! Це може пошкодити ізолятор. Ізолятор розрахований на захист від випадкових високих напруг, а не для постійної роботи при високій напрузі між сторонами.
6. Практичні сценарії використання
6.1. Розробка та відладка мікроконтролерів
- Програмування STM32 або інших мікроконтролерів:
- Підключіть ST-Link програматор до ізолятора.
- Підключіть ST-Link до мікроконтролера за допомогою стандартного SWD інтерфейсу.
- Використовуйте відповідне програмне забезпечення (наприклад, STM32CubeIDE) для програмування та відладки.
- Робота з високими напругами:
- При підключенні мікроконтролера до датчиків, що працюють з вищими напругами (наприклад, вимірювання 12В акумуляторів).
- При розробці систем з різними джерелами живлення.
flowchart TB
PC["PC with STM32CubeIDE"]
Isolator["ADUM3160 USB Ізолятор"]
STLink["ST-Link Програматор"]
STM32["STM32 Мікроконтролер"]
Battery["12В Акумулятор або
інше джерело напруги"]
Sensor["Датчик струму/напруги"]
PC --> Isolator
Isolator --> STLink
STLink --> STM32
Battery --> Sensor
Sensor --> STM32
classDef dangerZone fill:#ffcccc,stroke:#ff0000,stroke-width:2px
class Battery,Sensor,STM32 dangerZone
classDef safeZone fill:#ccffcc,stroke:#00aa00,stroke-width:2px
class PC,Isolator,STLink safeZone
6.2. Лабораторні вимірювання
- Збір даних з ізольованих систем:
- Підключення вимірювальних приладів до комп'ютера без створення контурів заземлення.
- Запобігання шумам та перешкодам у чутливих вимірювальних системах.
- Моніторинг промислового обладнання:
- Безпечне підключення комп'ютера до систем, що працюють від промислової мережі.
- Захист комп'ютера від перехідних процесів та стрибків напруги.
6.3. Підключення аудіо обладнання
- Усунення фонових шумів:
- Розрив контурів заземлення в аудіосистемах, що підключаються до комп'ютера через USB.
- Зменшення фонових шумів у професійному аудіообладнанні.
7. Обмеження та застереження
7.1. Обмеження струму
DC-DC перетворювач у модулі ізолятора має обмеження за струмом:
- Типовий максимальний стабільний струм: близько 250 мА
- При навантаженні 250 мА вихідна напруга падає до приблизно 4.3В
- При навантаженні 400 мА вихідна напруга падає до приблизно 3.7В
- Підключення пристроїв з високим енергоспоживанням може призвести до нестабільної роботи
7.2. Обмеження швидкості передачі даних
ADUM3160 підтримує наступні режими роботи USB:
- Low Speed: 1.5 Мбіт/с
- Full Speed: 12 Мбіт/с
- НЕ підтримує High Speed: 480 Мбіт/с
Це означає, що ізолятор не підходить для пристроїв, які вимагають високошвидкісної передачі даних, таких як USB-камери високої роздільної здатності або USB 3.0 пристрої.
7.3. Рівень захисту
Важливо розуміти обмеження захисту:
- Максимальна ізоляційна напруга: до 1500В
- Ізолятор захищає комп'ютер від пристрою, але не обов'язково захищає сам пристрій
- Ізолятор не є заміною для належних запобіжних заходів при роботі з високими напругами
USB ізолятор не замінює інші засоби безпеки. При роботі з високими напругами завжди дотримуйтесь належних процедур безпеки та використовуйте додаткові засоби захисту, такі як захисні діоди, запобіжники та оптопари, для захисту вашого обладнання.
8. Усунення можливих проблем
| Проблема |
Можлива причина |
Рішення |
| Пристрій не розпізнається комп'ютером |
Неправильний напрямок підключення ізолятора |
Перевірте, чи правильно підключені сторони HOST (комп'ютер) та DEVICE (пристрій) |
| Пристрій розпізнається, але працює нестабільно |
Перевищення допустимого струму споживання |
Переконайтеся, що пристрій споживає не більше 250 мА або використовуйте зовнішнє живлення для пристрою |
| Помилки передачі даних |
Пристрій працює в режимі High Speed |
Переконайтеся, що пристрій сумісний з Full Speed або Low Speed USB |
| Пристрій періодично від'єднується |
Недостатня напруга через падіння на ізоляторі |
Використовуйте зовнішнє джерело живлення для пристрою або підключіть його через активний USB-хаб |
| Ізолятор нагрівається |
Нормальне явище при роботі з високим навантаженням |
Забезпечте достатню вентиляцію. Якщо нагрів сильний, зменшіть навантаження |
| Комп'ютер не вмикає USB-порт після підключення |
Можливе коротке замикання на стороні пристрою |
Від'єднайте пристрій від ізолятора, перевірте, чи працює ізолятор окремо |
9. Поради для максимальної ефективності
Для програматорів та налагоджувачів (ST-Link, J-Link) використовуйте найкоротші можливі кабелі між ізолятором та пристроєм, щоб мінімізувати шуми та забезпечити стабільний сигнал.
Якщо ваш пристрій потребує більше струму, ніж може забезпечити ізолятор (понад 250 мА), розгляньте можливість використання зовнішнього ізольованого джерела живлення для пристрою, залишивши ізолятор тільки для передачі даних.
При роботі з чутливими аналоговими схемами або високоточними вимірювальними системами, намагайтеся мінімізувати електромагнітні перешкоди шляхом розміщення ізолятора подалі від джерел перешкод (трансформаторів, двигунів, імпульсних джерел живлення).
Важливе зауваження: Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з високими напругами.
