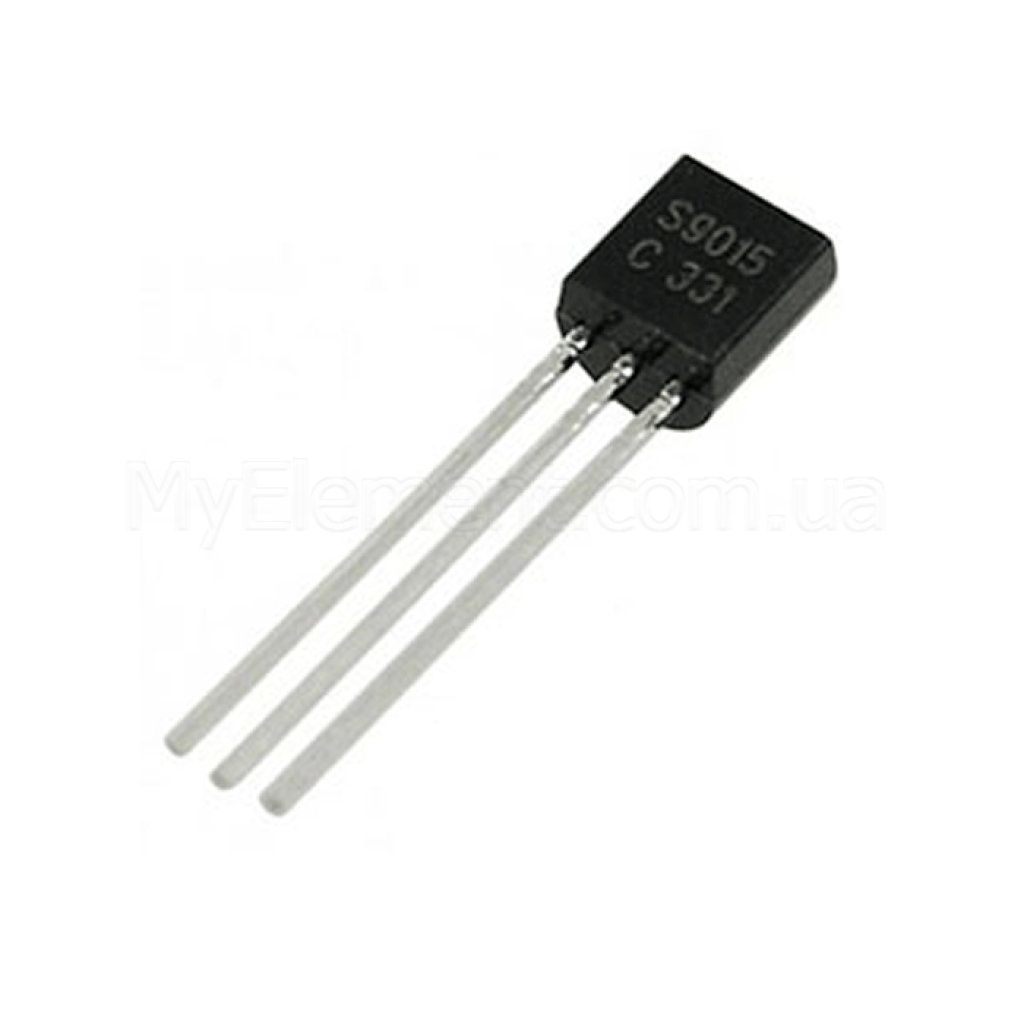

Транзистор PNP біполярний S9015 (0.1A 45V) корпус ТО-92

Name: Транзистор PNP біполярний S9015 (0.1A 45V) корпус ТО-92
Brand: Мій Проект
SKU: 5476
Price: 1.20 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5476

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор PNP біполярний S9015 (0.1A 45V) корпус ТО-92

В наявності

Код товару: 5476

1.20 грн

Знайшли дешевше?

Максимальна напруга:45 V

Максимальний струм:0.1 А

Полярність:PNP

Тип корпусу:TO-92

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор PNP біполярний S9015 (0.1A 45V) корпус ТО-92

Код товару: 5476

1.20 грн

Опис

Транзистор S9015 PNP TO-92

Малосигнальний біполярний PNP транзистор для попередніх каскадів підсилення та низькошумових НЧ застосувань. Базується на параметрах із офіційного даташиту Unisonic Technologies.

Основні переваги

Низький рівень шуму

Шумова цифра 0.7–10 dB (VCE = −5 В, IC = −0.2 мА, f = 1 кГц, Rs = 1 кΩ) забезпечує чисте підсилення слабких сигналів.

Висока гранична частота

fT 100–190 МГц (VCE = −5 В, IC = −10 мА) — стабільна робота в широкій смузі для НЧ/ВЧ попередніх каскадів.

Добра лінійність hFE

Виробник відзначає «excellent hFE linearity», що знижує спотворення у підсилювальних каскадах.

Достатня потужність у TO-92

Розсіювана потужність до 450 мВт — зручна інтеграція в дискретні аудіо- та загальнопромислові схеми.

Ключові характеристики

Полярність:	PNP
Тип:	Епітаксійний кремнієвий біполярний транзистор
Корпус:	TO-92
Розводка виводів TO-92:	1 — E, 2 — B, 3 — C
VCEO (min):	−45 В
VCBO (min):	−50 В
VEBO (min):	−5 В
IC (max):	−100 мА
PC (max):	450 мВт
hFE (класи):	A: 60–150; B: 100–300; C: 200–600 (VCE = −5 В, IC = −1 мА)
VCE(sat):	−0.2 … −0.7 В @ IC = −100 мА, IB = −5 мА
VBE(sat):	−0.82 … −1.0 В @ IC = −100 мА, IB = −5 мА
VBE(on):	−0.6 … −0.75 В @ VCE = −5 В, IC = −2 мА
ICBO (max):	−50 нА @ VCB = −50 В
IEBO (max):	−100 нА @ VEB = −5 В
fT:	100 … 190 МГц @ VCE = −5 В, IC = −10 мА
Cob:	4.5 … 7.0 пФ @ VCB = −10 В, f = 1 МГц
Шумова цифра (NF):	0.7 … 10 dB @ VCE = −5 В, IC = −0.2 мА, f = 1 кГц, Rs = 1 кΩ
Температура кристала (Tj):	до +150 °C
Діапазон зберігання (Tstg):	−55 … +150 °C
Комплементарний пристрій:	UTC 9014 (NPN)

Детальні технічні параметри

Порогові напруги пробою: BVCEO ≥ −45 В; BVCBO ≥ −50 В; BVEBO ≥ −5 В.
Робочі струми витоку: ICBO ≤ −50 нА (VCB = −50 В), IEBO ≤ −100 нА (VEB = −5 В).
Параметри насичення: VCE(sat) −0.2…−0.7 В та VBE(sat) −0.82…−1.0 В при IC = −100 мА, IB = −5 мА.
Коефіцієнт підсилення струму (DC hFE): 60…600 (класи A/B/C) при VCE = −5 В, IC = −1 мА.
Частотні характеристики: fT 100…190 МГц при VCE = −5 В, IC = −10 мА; вихідна ємність Cob 4.5…7.0 пФ (VCB = −10 В, f = 1 МГц).
Низькошумові умови: NF 0.7…10 dB при VCE = −5 В, IC = −0.2 мА, f = 1 кГц, Rs = 1 кΩ.
Розводка виводів у TO-92: 1 — Емітер (E), 2 — База (B), 3 — Колектор (C).

Примітка: параметри базуються на документації Unisonic Technologies для S9015. Джерело: Unisonic Technologies Datasheet (PDF).

Основні сфери застосування

Малошумові попередні підсилювачі.
Підсилення низькорівневих аудіосигналів.
Загального призначення малосигнальні підсилювальні каскади.

Сумісні позначення та альтернативи

Комплементарний NPN транзистор для парних каскадів: UTC 9014 (згідно даташиту). Ранжування hFE: A (60–150), B (100–300), C (200–600).

Питання-відповіді (FAQ)

Яка максимальна напруга та струм для S9015?

BVCEO = −45 В, BVCBO = −50 В, BVEBO = −5 В; максимальний струм колектора IC = −100 мА.

Які класи підсилення hFE доступні?

Класи A: 60–150, B: 100–300, C: 200–600 (виміряно при VCE = −5 В, IC = −1 мА).

Яка розводка виводів у корпусі TO-92?

1 — Емітер (E), 2 — База (B), 3 — Колектор (C).
