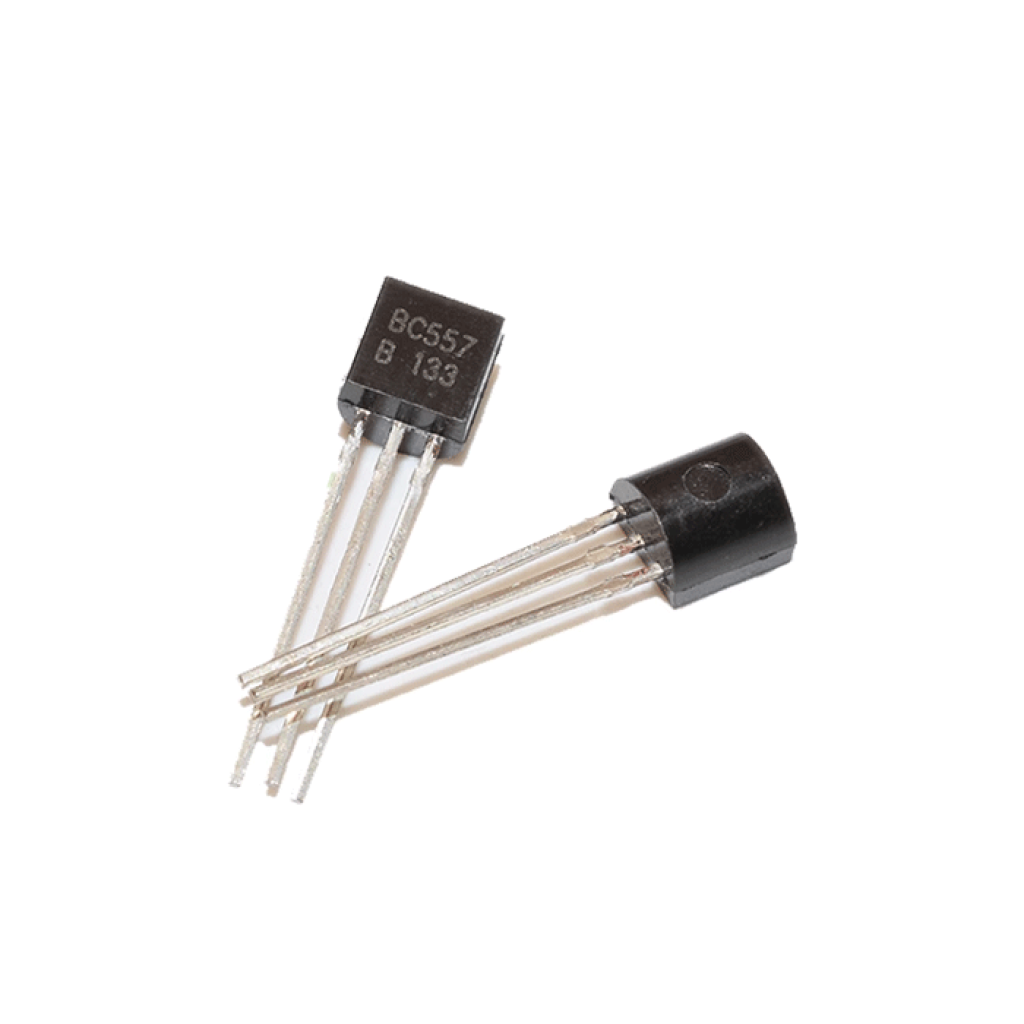

Транзистор PNP біполярний BC557 (45V 100mA) корпус TO-92

Країна-виробник: Китай Код товару: 5552

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор PNP біполярний BC557 (45V 100mA) корпус TO-92

В наявності

Код товару: 5552

2.00 грн

Знайшли дешевше?

Максимальна напруга:45 В

Максимальний струм:100 mА

Полярність:PNP

Тип корпусу:TO-92

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор PNP біполярний BC557 (45V 100mA) корпус TO-92

Код товару: 5552

2.00 грн

Опис

Транзистор PNP BC557 TO-92

BC557 — малопотужний PNP біполярний транзистор загального призначення у корпусі TO‑92 для підсилювальних та комутаційних застосувань.

Основні переваги

Гарантовані граничні параметри

V_CEO = −45 В та I_C = −100 мА забезпечують роботу в більшості низькопотужних схем.

Широкий діапазон підсилення

Класи A/B з діапазонами h_FE 110–220 та 200–450 дозволяють підібрати потрібний рівень підсилення.

Низький V_CE(sat)

Типово −90 мВ (I_C=−10 мА, I_B=−0.5 мА) — менші втрати при комутації.

Висока гранична частота

f_T ≈ 150 МГц для впевненого підсилення сигналів на НЧ/СЧ.

Ключові характеристики

Полярність:	PNP
Корпус:	TO‑92 (3 виводи)
Розташування виводів (вид з боку виводів):	1 — Колектор, 2 — База, 3 — Емітер
V_CEO (мін.):	−45 В
V_CBO (макс.):	−50 В
V_EBO (макс.):	−5 В
I_C (безперервний):	−100 мА
P_D (TA=25°C):	500 мВт; дерейтинг 4 мВт/°C
f_T (тип.):	150 МГц (V_CE=−5 В, I_C=−10 мА)
h_FE (класи):	A: 110–220; B: 200–450
V_CE(sat) (тип./макс.):	−0.09/−0.30 В @ I_C=−10 мА, I_B=−0.5 мА
V_CE(sat) (тип./макс.) високий струм:	−0.25/−0.65 В @ I_C=−100 мА, I_B=−5 мА
V_BE(on):	−0.60…−0.75 В @ V_CE=−5 В, I_C=−2 мА; до ≈−0.8 В @ −10 мА
Вихідна ємність C_ob (тип.):	6 пФ (V_CB=−10 В, f=1 МГц)
Температура переходу (макс.):	+150 °C
Діапазон зберігання:	−65…+150 °C

Детальні технічні параметри

Тип кристалу: епітаксійний кремнієвий PNP; призначення — підсилення та комутація.
Класи підсилення: A (h_FE 110–220), B (200–450); загальна класифікація сімейства A/B/C.
Шумова цифра (для BC556/557/558 за умовами вимірювання): 2…10 дБ @ V_CE=−5 В, I_C=−200 мкА, f=1 кГц, R_G=2 кОм.
Параметри насичення: V_CE(sat) тип. −90 мВ @ −10 мА; тип. −250 мВ @ −100 мА.
V_BE(sat) тип. −0.7…−0.9 В залежно від струму (див. умови в таблиці електричних характеристик).
Корпус TO‑92‑3; стандартне виведення: 1‑C, 2‑B, 3‑E (див. схему корпусу).
Теплові параметри: R_θJA ≈ 250 °C/Вт; P_D=500 мВт (TA=25 °C) з дерейтингом 4 мВт/°C.
Комплементарність: до NPN серії BC546, BC547, BC548, BC549, BC550.

Примітка: параметри базуються на документації onsemi для BC556, BC557, BC558, BC559, BC560. Джерело: onsemi Datasheet (PDF).

Основні сфери застосування

Підсилювачі сигналів загального призначення.
Комутаційні вузли малих струмів та керування.
Аналогові каскади з комплементарними парами (разом із BC546…BC550).

Сумісні позначення та альтернативи

Серія включає близькі за параметрами PNP транзистори BC556 (вища напруга), BC558/BC559/BC560 (інші акценти, зокрема низький шум для BC559/BC560). Комплементарні NPN — BC546, BC547, BC548, BC549, BC550. Для підбору підсилення обирайте класи BC557A або BC557B.

Питання-відповіді (FAQ)

Яка розводка виводів у корпусі TO‑92 для BC557?

1 — Колектор, 2 — База, 3 — Емітер (вид з боку виводів).

Чим відрізняються класи A та B?

Класи позначають діапазон коефіцієнта підсилення h_FE: A — 110–220, B — 200–450; це дозволяє точніше підібрати транзистор під потрібний режим.

Чи підходить BC557 для комутації навантажень?

Так, згідно з призначенням у даташиті він придатний і для підсилення, і для комутаційних застосувань, з V_CE(sat) від ≈−90 мВ при невеликих струмах.
