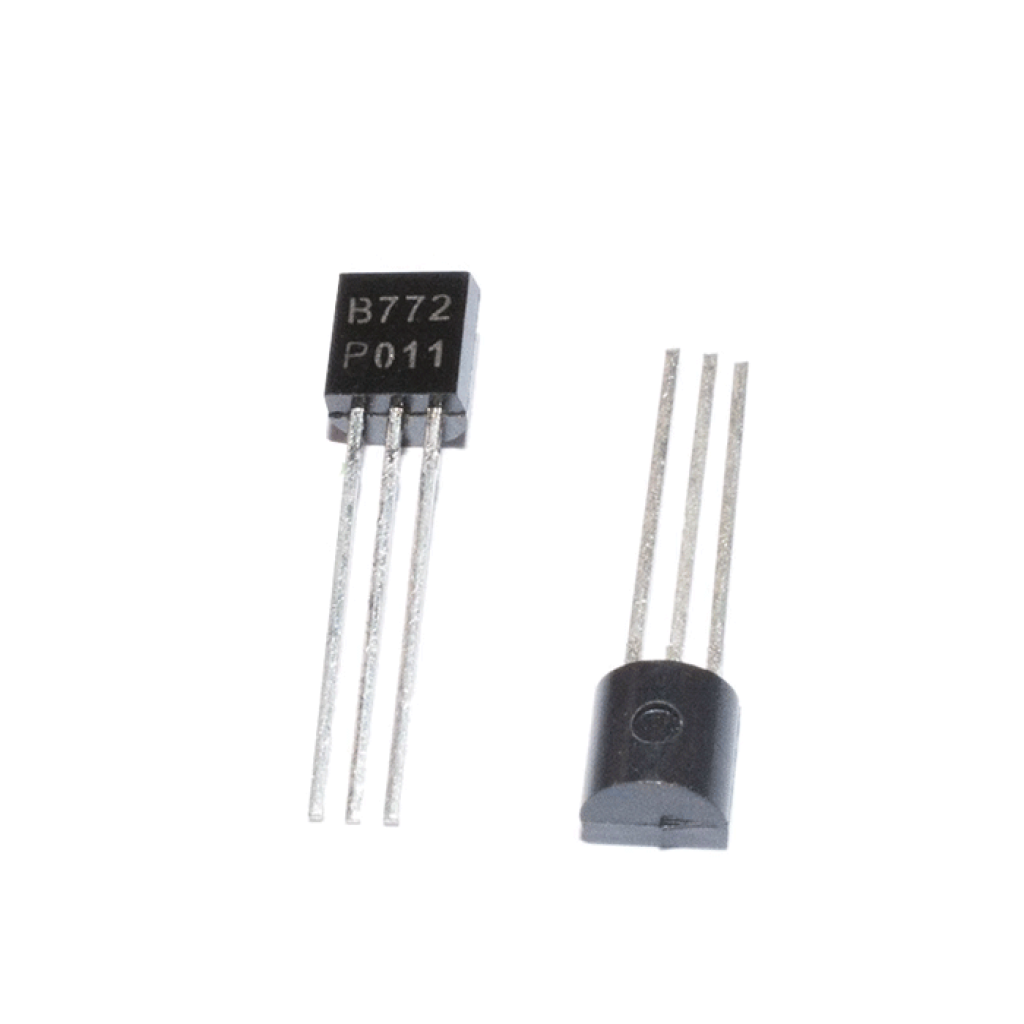

Транзистор PNP біполярний B772 (40V 1.5A 1W) корпус TO-92

Країна-виробник: Китай Код товару: 5560

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор PNP біполярний B772 (40V 1.5A 1W) корпус TO-92

В наявності

Код товару: 5560

4.00 грн

Знайшли дешевше?

Максимальна напруга:40 В

Максимальний струм:1.5 А

Полярність:PNP

Тип корпусу:TO-92

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор PNP біполярний B772 (40V 1.5A 1W) корпус TO-92

Код товару: 5560

4.00 грн

Опис

Транзистор PNP 2SB772 (B772) TO-92NL

2SB772 — середньопотужний PNP біполярний транзистор із низькою напругою насичення, призначений для підсилювачів звукової потужності, DC‑DC перетворювачів, стабілізаторів та комутаційних вузлів.

Основні переваги

Низька напруга насичення

Типове VCE(sat) ≈ −0.3 В при IC = −2 А, що зменшує втрати потужності в ключових режимах.

Високий колекторний струм

Допустимий безперервний струм колектора до −3 А, що підходить для навантажень середньої потужності.

Широкий вибір корпусів

Доступні варіанти TO‑92NL, TO‑126/TO‑126C, TO‑251, TO‑252 для гнучкості у проектуванні.

Комплементарна пара

Повністю комплементарний до NPN транзистора 2SD882, що спрощує побудову двотактних каскадів.

Ключові характеристики

Тип транзистора:	Біполярний PNP (2SB772)
Корпус:	TO‑92NL (також доступні TO‑126/TO‑126C, TO‑251, TO‑252)
Розташування виводів (TO‑92NL):	1‑E, 2‑C, 3‑B (E‑C‑B)
VCBO (пробивна між колектором і базою):	−40 В
VCEO (пробивна між колектором і емітером):	−30 В
VEBO (пробивна між емітером і базою):	−7 В
IC (безперервний):	−3 А
ICP (імпульсний):	−7 А
PC (розсіювання, TO‑92NL):	0.5 Вт
fT (частотна смуга підсилення):	80 МГц (VCE = −5 В, IC = −0.1 А)
hFE @ IC = −1 А, VCE = −2 В:	100…400 (класи Q/P/E)
VCE(sat) @ IC = −2 А, IB = −0.2 А:	тип. −0.3 В; макс. −0.5 В
VBE(sat) @ IC = −2 А, IB = −0.2 А:	−1.0…−2.0 В
COB (вихідна ємність):	≈ 45 пФ (VCB = −10 В, f = 1 МГц)
Діапазон температур:	−55…+150 °C (зберігання та робота кристалу)

Детальні технічні параметри

Тип: середньопотужний низьковольтний PNP, комплементарний до 2SD882.
Паразитні струми: ICBO ≤ −1 μА (VCB = −30 В), ICEO ≤ −1 μА (VCE = −30 В), IEBO ≤ −1 μА (VEB = −5 В).
Класифікація підсилення hFE2: Q (100–200), P (160–320), E (200–400).
Тепловий опір (орієнтовно): для TO‑92NL — ≈ 25 °C/Вт; для TO‑126/TO‑126C — ≈ 12.5 °C/Вт.
Варіанти постачання з різними корпусами та маркуванням; для TO‑92NL збережено послідовність виводів E‑C‑B.

Примітка: параметри базуються на документації Unisonic Technologies для 2SB772. Джерело: Unisonic Technologies Datasheet (PDF).

Основні сфери застосування

Підсилювачі звукової потужності (включно з двотактними каскадами з 2SD882).
Комутація навантажень середньої потужності, релейні драйвери.
DC‑DC перетворювачі та стабілізатори напруги.
Загальнопромислові ключові та підсилювальні вузли.

Сумісні позначення та альтернативи

Комплементарний NPN транзистор: 2SD882 (для симетричних двотактних рішень). Також доступні виконання 2SB772 у корпусах TO‑126/TO‑126C, TO‑251, TO‑252 згідно з даташитом Unisonic.

Питання-відповіді (FAQ)

Яка максимальна напруга та струм для 2SB772 у виконанні TO‑92NL?

За даташитом: VCEO = −30 В, VCBO = −40 В; безперервний IC = −3 А, імпульсний до −7 А; розсіювання потужності для TO‑92NL — 0.5 Вт.

Чи підходить він для низьковтратних ключів?

Так, завдяки низькому VCE(sat) (тип. −0.3 В при IC = −2 А) втрати в ключовому режимі зменшуються.

Які типові значення коефіцієнта підсилення струму?

Для IC = −1 А і VCE = −2 В hFE становить 100…400 (класи Q/P/E; див. класифікацію в даташиті).
