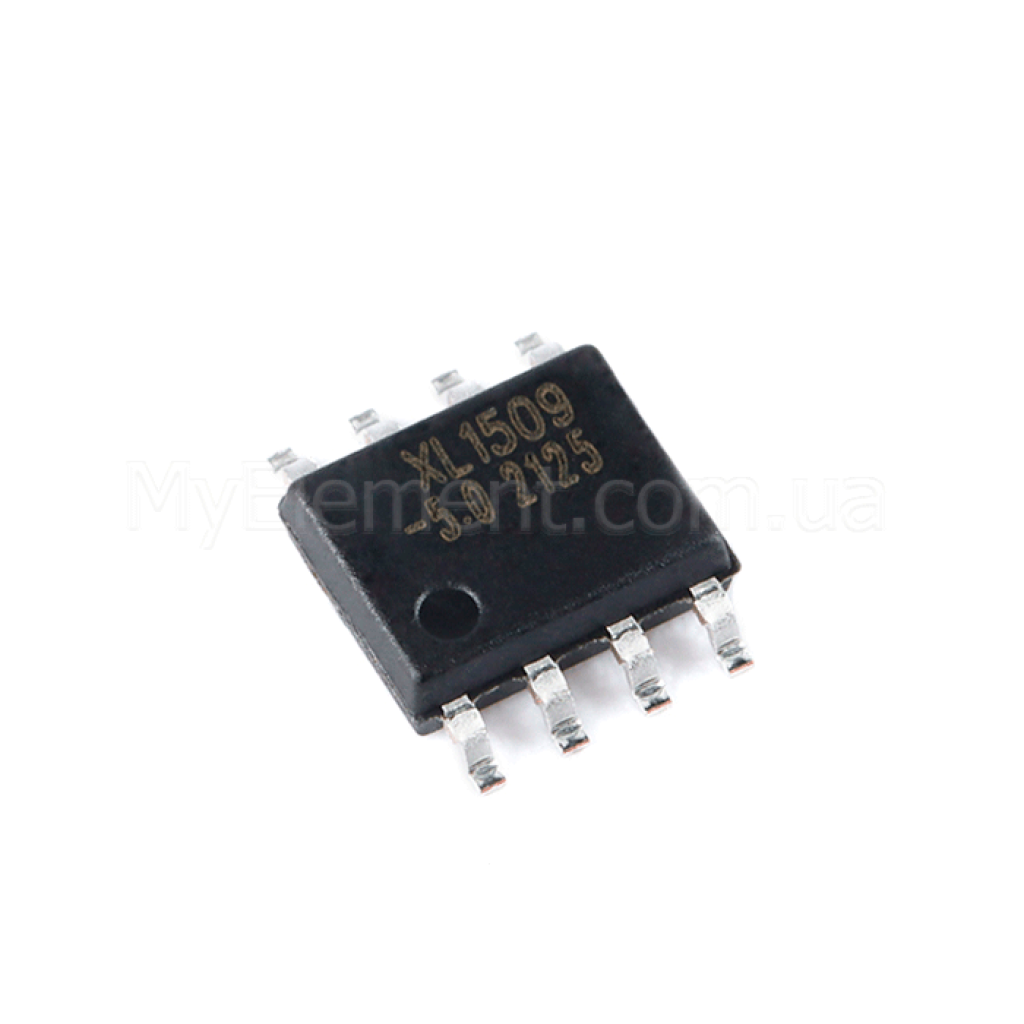

SMD XL1509-3.3V XL1509-5.0V XL1509-12V XL1509-ADJ корпус SOP8

Name: SMD XL1509-3.3V XL1509-5.0V XL1509-12V XL1509-ADJ корпус SOP8
Brand: Мій Проект
SKU: 5404
Price: 12.50 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5404

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

SMD XL1509-3.3V XL1509-5.0V XL1509-12V XL1509-ADJ корпус SOP8

В наявності

Код товару: 5404

12.50 грн

Знайшли дешевше?

Стабілізатор напруги XL1509 *

Вихідна напруга:1.23 - 37 В

Вхідна напруга:4.5 - 40 В

Максимальний струм:2 А

Тип корпусу:SOP-8

Тип мікросхеми:Контролер живлення

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD XL1509-3.3V XL1509-5.0V XL1509-12V XL1509-ADJ корпус SOP8

Код товару: 5404

12.50 грн

Опис

XL1509 3.3V / 5.0V / 12V / ADJ SOP‑8

XL1509 — понижуючий DC/DC перетворювач на 150 кГц з вбудованим силовим транзистором, здатний забезпечити до 2 А при вхідній напрузі 4.5–40 В; доступні фіксовані версії 3.3 В, 5.0 В, 12 В та регульована 1.23–37 В у компактному корпусі SOP‑8. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Основні переваги

Широкий вхідний діапазон

Працює від 4.5 до 40 В, що спрощує інтеграцію з різними джерелами живлення. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Висока вихідна здатність

Стабільний вихідний струм до 2 А для живлення навантажень середньої потужності. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Гнучкі варіанти виходу

Фіксовані 3.3 В / 5 В / 12 В та регульована версія 1.23–37 В з порогом FB 1.23 В. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Захисти та керування

Вбудовані обмеження струму, термозахист, функція вимкнення/ввімкнення (ON/OFF) із гістерезисом. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Ключові характеристики

Виробник:	XLSEMI
Модель/серія:	XL1509 (версії: XL1509‑3.3E1, XL1509‑5.0E1, XL1509‑12E1, XL1509‑ADJE1)
Корпус:	SOP‑8 (SOP8L)
Тип перетворювача:	Понижуючий (Buck), ШІМ 150 кГц
Вхідна напруга:	4.5 – 40 В DC
Вихідна напруга (варіанти):	3.3 В / 5.0 В / 12 В / 1.23 – 37 В (ADJ)
Макс. вихідний струм:	до 2 А
Макс. коефіцієнт заповнення:	100%
Мінімальний drop‑out:	1.5 В
Поріг FB:	1.23 В
Pin ON/OFF:	низький рівень — увімкнено; високий — вимкнено
Необхідний зовнішній діод:	Шоткі (див. таблицю підбору у даташиті)

Детальні технічні параметри

Піни: 1‑VIN, 2‑OUTPUT (SW), 3‑FB, 4‑ON/OFF, 5–8‑GND; поріг FB = 1.23 В. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/507/2/XL1509.html))
Частота перемикання 150 кГц; максимальний duty‑cycle 100%; мінімальний drop‑out 1.5 В. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))
Захисти: обмеження струму (включно з «second current limit»), термозахист; TTL‑сумісне вимкнення. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))
Зовнішні компоненти: індуктор, вхідні/вихідні конденсатори та обов’язково Шоткі діод (у даташиті наведено таблицю підбору за струмом/напругою). ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/2563/10/XL1509.html))
Доступні фіксовані версії 3.3 В, 5 В, 12 В та регульована 1.23–37 В у корпусі SOP‑8. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Примітка: параметри базуються на документації XLSEMI для XL1509. Джерело: XLSEMI Datasheet (PDF).

Основні сфери застосування

LCD монітори та телевізори.
Цифрові фоторамки.
Приставки/Set‑top box.
ADSL модеми.
Телекомунікаційне та мережеве обладнання.

Сумісні позначення та альтернативи

XL1509 у SOP‑8 доступний у варіантах: XL1509‑3.3E1, XL1509‑5.0E1, XL1509‑12E1, XL1509‑ADJE1 — відрізняються лише встановленою/регульованою вихідною напругою. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))

Питання-відповіді (FAQ)

Чи потрібен зовнішній Шоткі діод?

Так. Типова схема передбачає зовнішній Шоткі діод; у даташиті наведено таблицю добору за струмом та VR. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/2563/10/XL1509.html))

Як керувати ввімкненням/вимкненням?

Пін 4 (ON/OFF): низький рівень — увімкнено, високий — вимкнено; «floating» за замовчуванням — увімкнено. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/507/2/XL1509.html))

Які доступні версії вихідної напруги?

Фіксовані 3.3 В, 5 В, 12 В та регульована 1.23–37 В (ADJ) у корпусі SOP‑8. ([alldatasheet.com](https://www.alldatasheet.com/html-pdf/1134347/XLSEMI/XL1509/250/1/XL1509.html))
