SMD резистор 1206 5% (100к-910к)

Name: SMD резистор 1206 5% (100к-910к)
Brand: Мій Проект
SKU: 5117
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5117

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5117

1.00 грн

Знайшли дешевше?

10 або більше 0.70 грн

100 або більше 0.35 грн

1000 або більше 0.25 грн

Опір *

Номінальна потужність:0,25 W

Нормований допуск:±5%

Опір:100 к - 910 к Ом

Робоча температура:-55°C ... +125°C

Тип корпусу:1206

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 1206 5% (100к-910к)

Код товару: 5117

1.00 грн

Опис

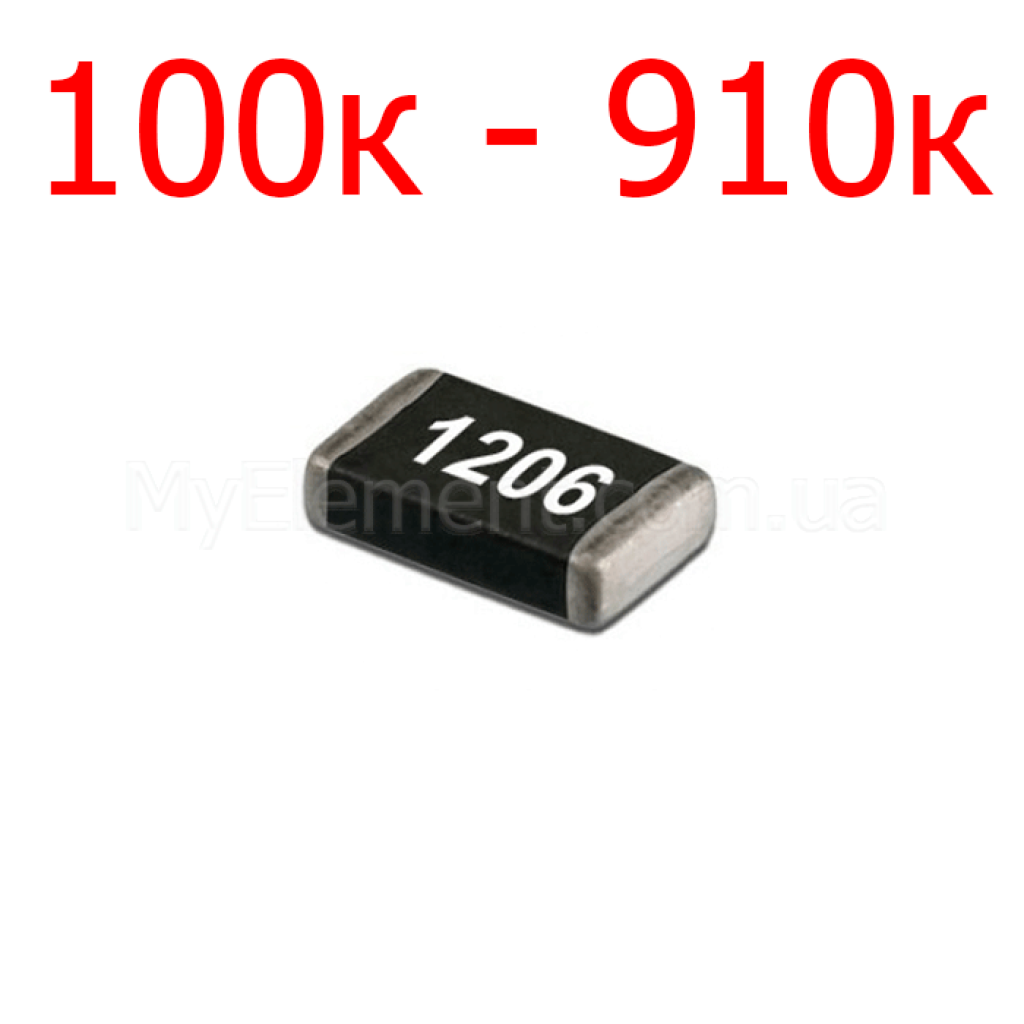

SMD резистор 5% (100к–910к) 1206

Товстоплівковий чіп‑резистор у корпусі 1206 для загального призначення з допуском ±5% і номіналами в діапазоні 100 кΩ – 910 кΩ, придатний для автомобільних, промислових та телеком‑застосувань.

Основні переваги

Автомобільний клас AEC‑Q200

Кваліфікація AEC‑Q200 забезпечує підвищену надійність у відповідальних застосуваннях.

Стабільність параметрів

Зміна опору не перевищує ΔR/R ≤ 1% після 1000 год роботи при P70.

Стандартний типорозмір 1206

Імперський 1206 (метричний 3216) сумісний з типовими посадковими місцями та процесами SMT.

Широкий робочий діапазон

Робоча температура −55°C…+155°C та максимальна робоча напруга елемента 200 В для 1206.

Ключові характеристики

Серія / виробник:	Vishay D/CRCW e3 — CRCW1206
Корпус:	1206 (імперський) / 3216 (метричний)
Номінальна потужність (при 70°C):	0,25 Вт
Максимальна робоча напруга:	200 В (ACRMS/DC)
Напруга ізоляції (1 хв):	300 В
Діапазон опорів серії:	1 Ω … 10 MΩ
Діапазон опорів цієї позиції:	100 кΩ … 910 кΩ
Нормований допуск:	±5% (ряд E24)
TCR (для ±5%):	±200 ppm/К
Робоча температура:	−55°C … +155°C
Кваліфікація:	AEC‑Q200
Стабільність при P70 (1000 год):	ΔR/R ≤ 1%

Детальні технічні параметри

Тип: товстоплівковий чіп‑резистор стандартної серії D/CRCW e3.
Розмір: 1206 / метричний код RR3216M.
Допуски: ±5% (E24); у серії також доступне ±1% (E24/E96) з TCR ±100 ppm/К.
Rated dissipation P70: 0,25 Вт (для 1206); допустима температура плівки 155°C.
Umax (робоча напруга): 200 В; напруга ізоляції проти навколишнього середовища 300 В (1 хв).
Спостережувана інтенсивність відмов: FIT ≤ 0,1 × 10⁻⁹ 1/год (для серії).

Примітка: параметри базуються на документації Vishay для CRCW1206 (серія D/CRCW e3). Джерело: Vishay Datasheet (PDF).

Основні сфери застосування

Автомобільна електроніка.
Промислові системи керування.
Телекомунікаційне обладнання.
Загальні резистивні ланцюги та дільники напруги.

Сумісні позначення та альтернативи

Можливі аналоги у тому ж корпусі та класі: Vishay CRCW1206 (D/CRCW e3), ROHM MCR18, Yageo RC1206. Перед заміною обов’язково звіряйте граничну напругу, допуск, TCR та температурний діапазон з офіційним даташитом.

Питання-відповіді (FAQ)

Чи відповідає резистор вимогам AEC‑Q200?

Так, серія D/CRCW e3 (включно з CRCW1206) має кваліфікацію AEC‑Q200.

Яка номінальна потужність і максимальна робоча напруга для 1206?

Номінальна потужність 0,25 Вт при 70°C, максимальна робоча напруга 200 В; напруга ізоляції — 300 В (1 хв).

Який TCR у виконанні з допуском ±5%?

Для виконання ±5% TCR становить ±200 ppm/К (ряд E24).
