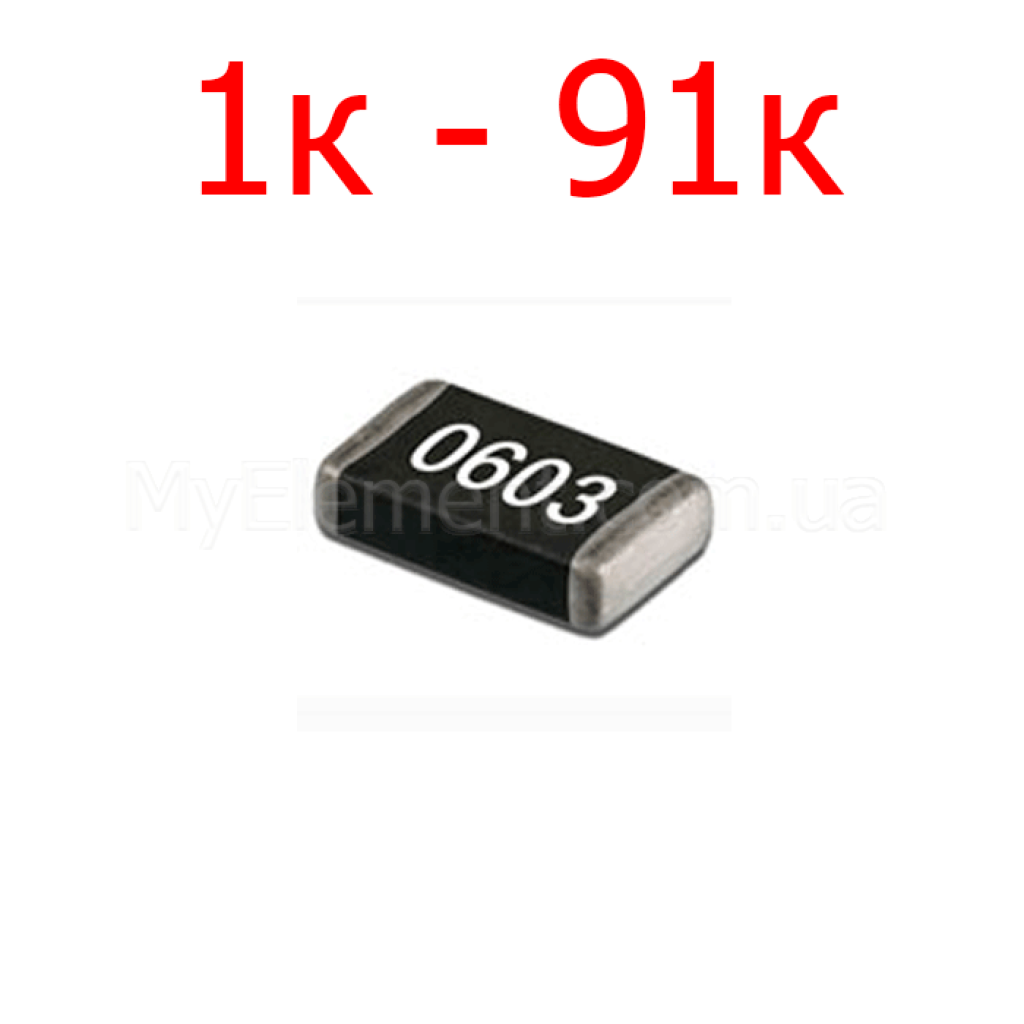

SMD резистор 0603 5% (1к-91к)

Name: SMD резистор 0603 5% (1к-91к)
Brand: Мій Проект
SKU: 5106
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5106

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5106

1.00 грн

Знайшли дешевше?

10 або більше 0.50 грн

100 або більше 0.25 грн

1000 або більше 0.15 грн

Опір *

Номінальна потужність:0.1 W

Нормований допуск:±5%

Опір:1 к - 91 к Ом

Робоча температура:-55°C ... +125°C

Тип корпусу:0603

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 0603 5% (1к-91к)

Код товару: 5106

1.00 грн

Опис

SMD резистор 0603 ±5% (1 кΩ–91 кΩ) 0603

Товстоплівковий чіп‑резистор загального призначення у корпусі 0603 з допуском ±5%, побудований на металосклоплівковій технології; відповідає AEC‑Q200 та придатний для широкого спектра електронних застосувань.

Основні переваги

Автомобільна кваліфікація

Серія MCR (тип MCR03 для 0603) відповідає AEC‑Q200, що підтверджує надійність у вимогливих умовах.

Широкий температурний діапазон

Стабільна робота в інтервалі від −55°C до +155°C, що покриває більшість побутових, промислових та авто‑застосувань.

Стандартизовані номінали

Підтримка ряду E24 для допуску ±5% з діапазоном опорів 1 Ω … 10 МΩ, який включає 1 кΩ … 91 кΩ.

Перевірена технологія

Металосклоплівкова товстоплівкова технологія забезпечує високу надійність і відтворюваність параметрів.

Ключові характеристики

Тип:	Товстоплівковий SMD резистор (metal glazed thick film)
Серія / тип:	ROHM MCR03 (серія MCR)
Корпус:	0603 (EIA 0603; метричний 1608)
Габарити (Д×Ш×В):	1.60 × 0.80 × 0.45 мм (тип.)
Номінальна потужність (70°C):	0.10 W (для MCR03)
Нормований допуск:	±5% (код J)
ТКС (±5% клас):	±200 ppm/°C (для 10 Ω … 10 МΩ)
Гранична напруга елемента:	50 V
Робочий температурний діапазон:	−55°C … +155°C
Діапазон опорів серії (±5%):	1 Ω … 10 МΩ (ряд E24)

Детальні технічні параметри

Технологія резистивного елемента: металосклоплівкова товстоплівкова; керамічна підкладка.
Позначення типорозміру виробника для 0603: MCR03 (1608 [0603]).
Точні розміри для 0603: 1.60±0.10 мм × 0.80±0.10 мм; висота 0.45±0.10 мм.
Класи допусків у серії: D (±0.5%), F (±1%), J (±5%); для даної моделі використовується J (±5%).
ТКС для J‑класу: ±200 ppm/°C у діапазоні 10 Ω … 10 МΩ; для 1 Ω … <10 Ω — ±400 ppm/°C.
Формула розрахунку номінальної робочої напруги: V_R = √(P_R × R), але не більше за граничну напругу елемента 50 V.
Кваліфікація: AEC‑Q200 (для всіх розмірів серії, окрім MCR004; MCR03 — «Yes»).

Примітка: параметри базуються на документації ROHM для серії MCR (тип MCR03). Джерело: ROHM Datasheet (PDF).

Основні сфери застосування

Загального призначення у цифрових та аналогових колах.
Промислові контролери та електронні модулі.
Автомобільна електроніка (AEC‑Q200) — допоміжні ланцюги, інтерфейси.
Побутова та споживча електроніка.

Сумісні позначення та альтернативи

Можливі альтернативи у тому ж корпусі 0603: ROHM MCR03S (підвищена потужність 0.125 W у серії), Yageo RC0603, Vishay CRCW0603, Panasonic ERJ3GE. Порівнюйте допуск, ТКС та граничну напругу з вимогами вашого проєкту.

Питання-відповіді (FAQ)

Яка номінальна потужність для 0603 у цій серії?

Для типу MCR03 (0603) номінальна потужність становить 0.10 W при 70°C.

Яка максимальна (гранична) напруга для 0603?

Гранична напруга елемента для MCR03 дорівнює 50 V.

Який ТКС для номіналів 1 кΩ … 91 кΩ (±5%)?

Для J‑класу (±5%) у діапазоні 10 Ω … 10 МΩ ТКС становить ±200 ppm/°C, що охоплює 1 кΩ … 91 кΩ.
