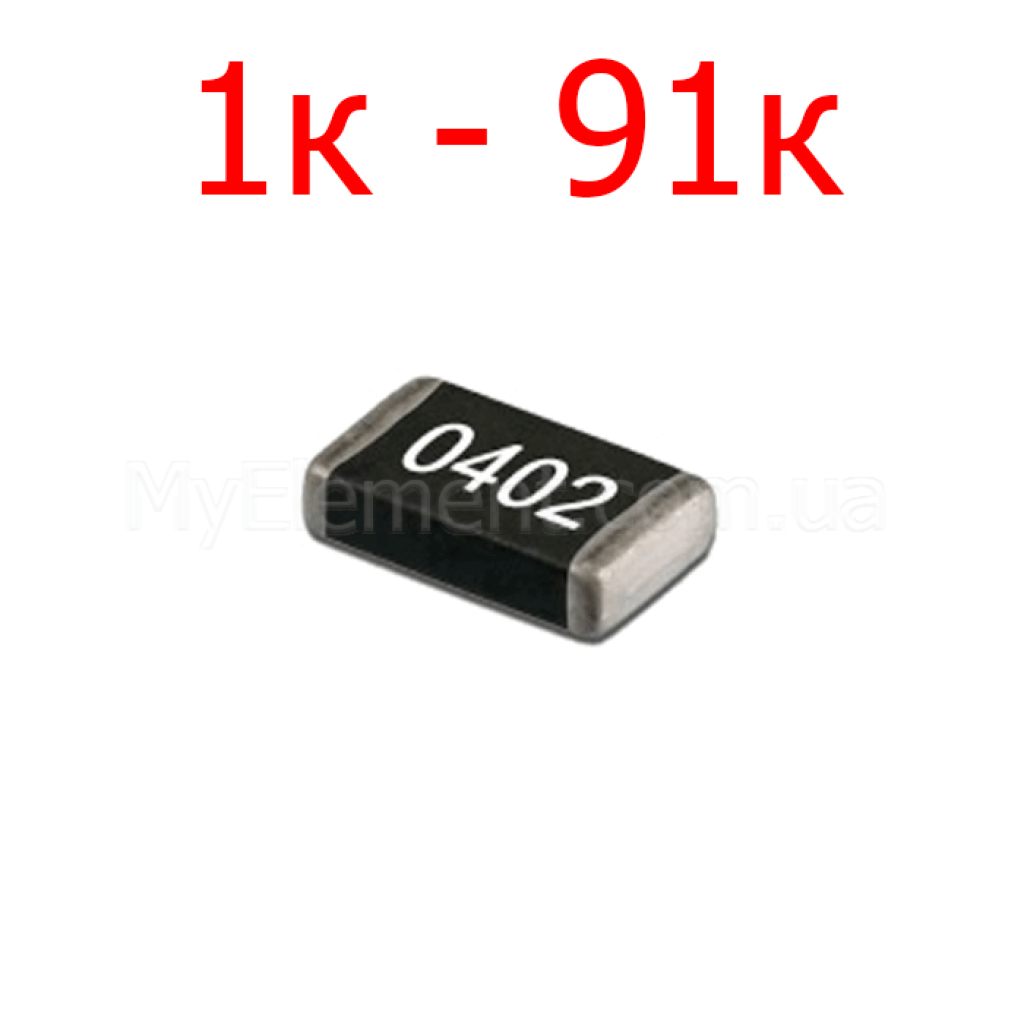

SMD резистор 0402 5% (1к-91к)

Name: SMD резистор 0402 5% (1к-91к)
Brand: Мій Проект
SKU: 5102
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5102

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5102

1.00 грн

Знайшли дешевше?

10 або більше 0.50 грн

100 або більше 0.25 грн

1000 або більше 0.10 грн

Опір *

Номінальна потужність:0.062 W

Нормований допуск:±5%

Опір:1 к - 91 к Ом

Робоча температура:-55°C ... +155°C

Тип корпусу:0402

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 0402 5% (1к-91к)

Код товару: 5102

1.00 грн

Опис

SMD резистор 0402 5% 0402

Товстоплівковий SMD-резистор загального призначення у корпусі 0402 (1005), з нормованим допуском ±5% для компактних схем поверхневого монтажу.

Основні переваги

Компактний формат 0402

Кейс 1005 [0402] дозволяє високу щільність монтажу на друкованих платах.

Стабільність параметрів

Типова стабільність для товстоплівкових резисторів із металоскляним елементом; відповідність AEC‑Q200 для серії MCR01.

Широкий температурний діапазон

Робота в межах −55°C … +155°C з дерейтингом потужності вище 70°C.

Надійні електричні межі

Лімітуюча напруга елемента 50 V для розміру 0402, що відповідає загальним застосуванням низької потужності.

Ключові характеристики

Корпус:	0402 (1005)
Номінальна потужність (при 70°C):	0.063 W
Допуск:	±5% (код J)
Коефіцієнт температури опору (TCR):	±200 ppm/°C (для діапазону 10 Ω … 10 MΩ)
Діапазон опорів (для ±5%):	10 Ω … 10 MΩ (E24)
Робоча температура:	−55°C … +155°C
Лімітуюча напруга елемента:	50 V
Габарити (Д × Ш × В):	1.00 ±0.05 мм × 0.50 ±0.05 мм × 0.35 ±0.05 мм
Технологія:	Товстоплівковий, металоскляний резистивний елемент
Відповідність AEC‑Q200:	Так (для MCR01)

Детальні технічні параметри

Типорозмір: MCR01 — 1005 [0402]; номінальна потужність 0.063 W при 70°C (дерейтинг вище 70°C).
Електричні межі: лімітуюча напруга елемента 50 V; діапазон опорів для допуску ±5% — 10 Ω … 10 MΩ (E24).
TCR: ±200 ppm/°C для значень опору 10 Ω … 10 MΩ (серія загального призначення).
Розміри корпусу 0402: довжина 1.00 мм, ширина 0.50 мм, висота 0.35 мм (типові значення з допусками, див. даташит).
Робочий діапазон температур: −55°C … +155°C; відповідність вимогам AEC‑Q200 для цього типорозміру.

Примітка: параметри базуються на документації ROHM для MCR01 (MCR series). Джерело: ROHM Datasheet (PDF).

Основні сфери застосування

Загальні SMD‑схеми з обмеженням за потужністю до 0.063 W.
Високощільні друковані плати, де критичні габарити 0402.
Резистивні дільники, підтяги, налаштування рівнів сигналів у цифрових/аналогових вузлах.

Сумісні позначення та альтернативи

Для заміни підбирайте резистори 0402 загального призначення з допуском ±5%, потужністю 0.063 W та TCR на рівні ±200 ppm/°C, перевіряючи відповідність ліміту напруги 50 V і температурного діапазону −55…+155°C у їхніх офіційних даташитах.

Питання-відповіді (FAQ)

Яка номінальна потужність для корпусу 0402?

0.063 W при 70°C (з дерейтингом потужності при вищих температурах).

Який робочий температурний діапазон?

Від −55°C до +155°C.

Яка максимальна робоча/лімітуюча напруга?

Лімітуюча напруга елемента становить 50 V для розміру 0402 у цій серії.

Який тип TCR для виконання ±5%?

Для діапазону 10 Ω … 10 MΩ типовий TCR становить ±200 ppm/°C.

Характеристики

Додаткові

Тип резистора

Керамічний

Тип упаковки

Стрічка на котушці

Основні

Номінальна потужність

0.062 W

Нормований допуск

±5%

Опір

1 к - 91 к Ом

Робоча температура

-55°C ... +155°C

Тип корпусу

0402
