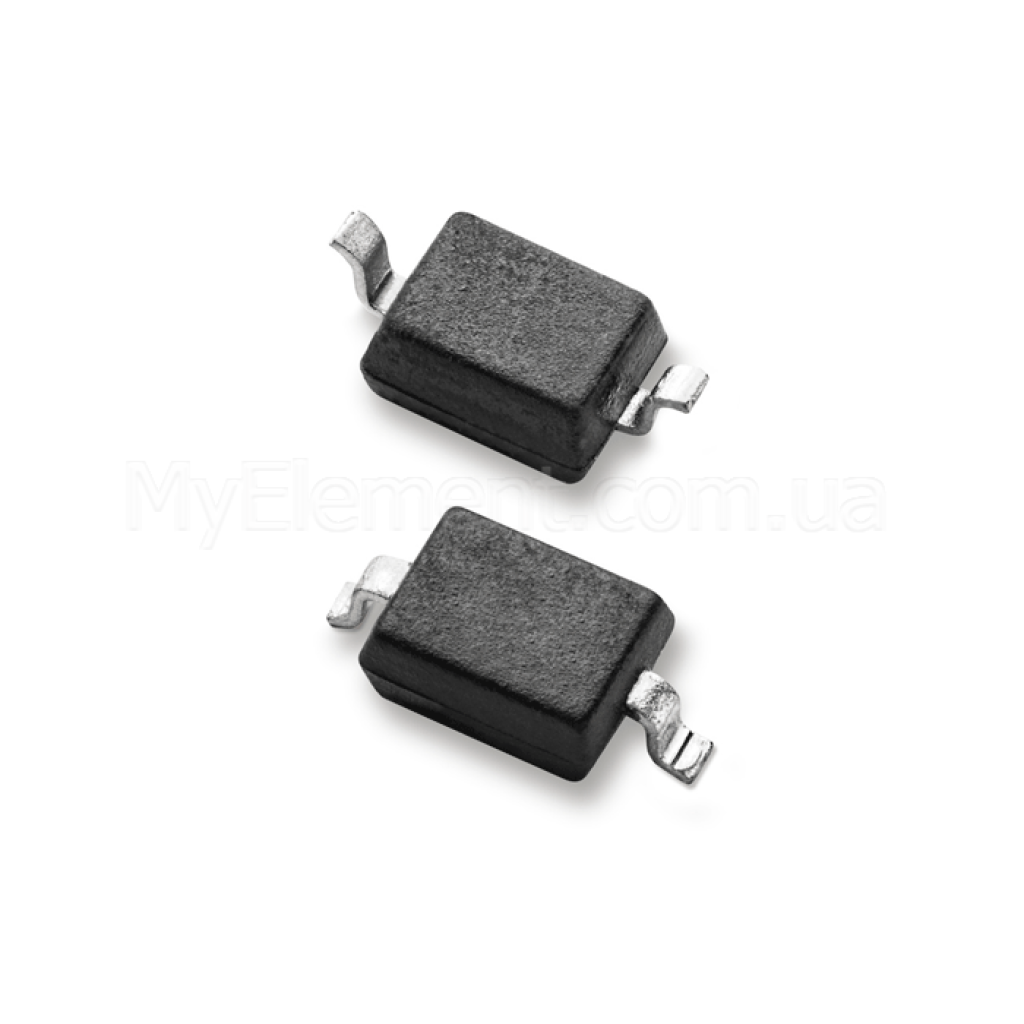

SMD діод SD12C-01FTG корпус SOD-323

Name: SMD діод SD12C-01FTG корпус SOD-323
Brand: Мій Проект
SKU: 5533
Price: 3.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5533

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5533

3.00 грн

Знайшли дешевше?

Максимальна напруга:12 V

Максимальний струм:0.3 А

Тип корпусу:SOD-323

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD діод SD12C-01FTG корпус SOD-323

Код товару: 5533

3.00 грн

Опис

SMD діод SD12C-01FTG SOD-323

Одноканальний TVS-діод для захисту від ESD та імпульсних перенапруг із робочою напругою 12 V у компактному корпусі SOD-323.

Основні переваги

Високий рівень ESD-захисту

Стійкість до ESD за IEC 61000-4-2: ±30 кВ (контакт/повітря).

Низький струм витоку

Струм витоку не перевищує 1.0 μA при VR=12 V.

Ефективне обмеження перенапруг

Клампінг 18.5 V при 1 A та 23.0 V при 10 A (8/20 μs).

Низький динамічний опір

RDYN близько 0.41 Ω (TLP, 100 ns) для кращого придушення імпульсів.

Ключові характеристики

Маркування	SD12C-01FTG
Тип	TVS-діод (ESD/Surge Protection), 1 лінія
Корпус	SOD-323
Reverse Standoff Voltage (VRWM)	12.0 V
Breakdown Voltage (VBR)	≥ 13.3 V при IR=1 mA
Reverse Leakage (ILEAK)	≤ 1.0 μA при VR=12 V
Clamp Voltage (VC) @ 1 A	18.5 V (tp=8/20 μs)
Clamp Voltage (VC) @ 10 A	23.0 V (tp=8/20 μs)
Dynamic Resistance (RDYN)	0.41 Ω (TLP, tp=100 ns)
Peak Pulse Current (IPP)	17 A (tp=8/20 μs)
ESD (IEC 61000-4-2)	±30 kV (контакт/повітря)
Вхідна ємність (CI/O-I/O)	≤ 100 pF (0 V, 1 MHz)

Детальні технічні параметри

VRWM: 12.0 V — максимальна робоча зворотна напруга без пробою.
VBR: не менше 13.3 V при тестовому струмі IR=1 mA.
ILEAK: не більше 1.0 μA при VR=12 V, що мінімізує втрати.
VC: 18.5 V при IPP=1 A (8/20 μs) та 23.0 V при IPP=10 A (8/20 μs).
RDYN: приблизно 0.41 Ω за умов TLP, tp=100 ns.
IPP (піковий імпульсний струм): до 17 A (хвиля 8/20 μs).
ESD: витримує ±30 кВ за IEC 61000-4-2 (контакт і повітря).
Ємність діода: ≤ 100 pF при 0 V, f=1 MHz.
Конструктивне виконання: SOD-323 для поверхневого монтажу (SMD).

Примітка: параметри базуються на документації Littelfuse для SD12C‑01FTG. Джерело: Littelfuse Datasheet (PDF).

Основні сфери застосування

Захист ліній живлення та інтерфейсів, що працюють на 12 V.
ESD/перенапругозахист I/O-виводів, кнопок, сенсорних ліній.
Захист від імпульсних перешкод у промисловій та автомобільній електроніці (де потрібен VRWM 12 V).

Сумісні позначення та альтернативи

Можливі альтернативи — TVS-діоди з VRWM 12 V у корпусі SOD-323 з аналогічними параметрами VC, IPP та ємністю від цього ж або інших виробників; перед заміною звіряйте VRWM, VC (8/20 μs), IPP та CI/O.

Питання-відповіді (FAQ)

Яку максимальну робочу зворотну напругу підтримує діод?

VRWM становить 12.0 V; перевищення цього рівня переводить діод у режим обмеження напруги.

Який рівень клампінгу при імпульсах 8/20 μs?

18.5 V при IPP=1 A та 23.0 V при IPP=10 A.

Який рівень ESD він витримує?

±30 кВ згідно IEC 61000-4-2 (контактний та повітряний розряд).
