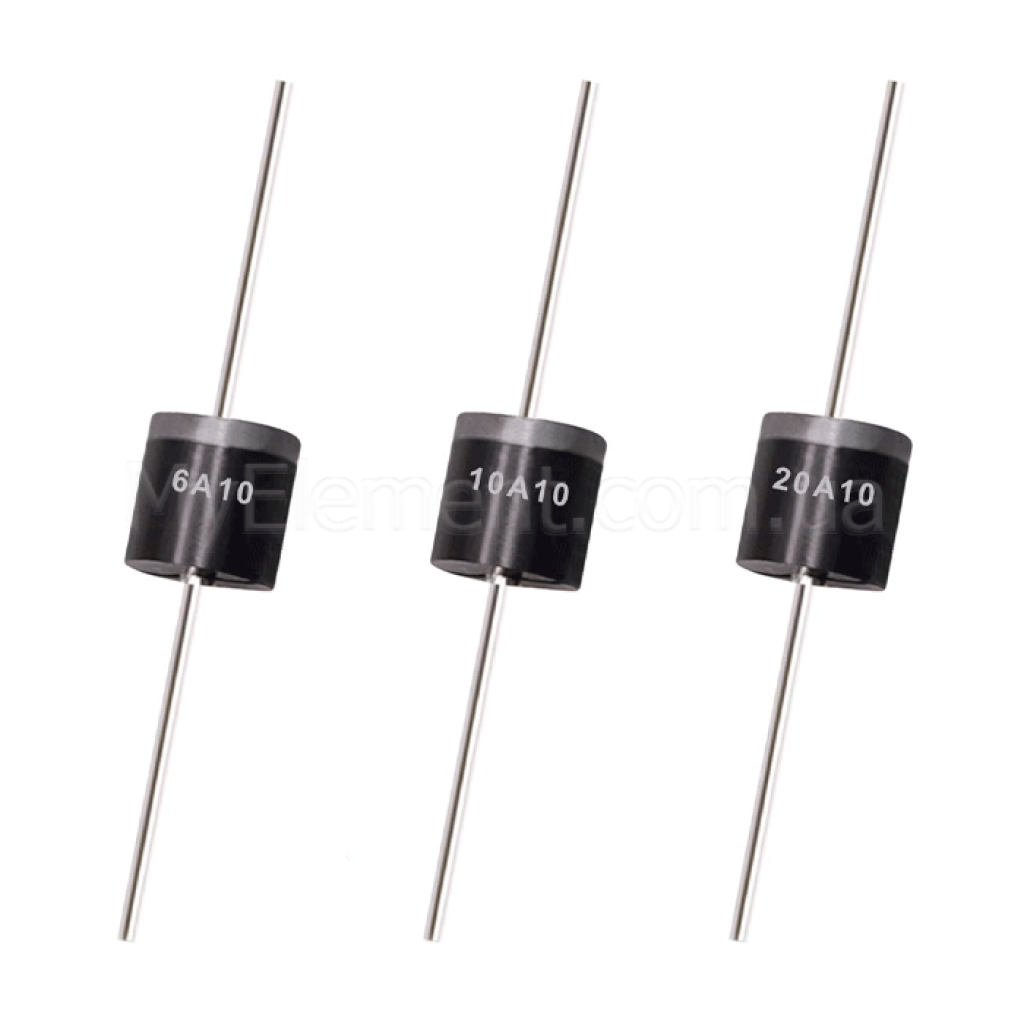

Диод выпрямительный 6A10 корпус R-6 (6A 1000V)

Страна-производитель: Китай Код товара: 5466
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Диод выпрямительный 6A10 корпус R-6 (6A 1000V)
Есть в наличии
Код товара: 5466
3.50 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:1000 V
Максимальный ток:6 А
Тип корпуса: R-6
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Диод выпрямительный 6A10 корпус R-6 (6A 1000V)
Код товара: 5466
3.50 грн
Описание

Диод выпрямительный 6A10 R-6

Кремниевый выпрямитель на 6 А и 1000 В в осевом корпусе R-6, пригодный для построения выпрямителей и силовых цепей.

Основные преимущества

Высокая импульсная устойчивость

Пиковый ток однополупериодного импульса 8,3 мс до 400 А.

Низкий ток утечки

Типичный ток утечки 10 мкА при 25°C и 100 мкА при 100°C на номинальном обратном напряжении.

Низкое падение напряжения

Падение напряжения около 0,90 В при прямом токе 6 А.

Широкий температурный диапазон

Работа и хранение в диапазоне от −65°C до +175°C.

Ключевые характеристики

Маркировка:6A10
Корпус:R-6 (осевой)
Макс. пиковое повторяющееся обратное напряжение (VRRM):1000 В
Макс. RMS напряжение (VRMS):700 В
Макс. напряжение блокировки постоянного тока (VDC):1000 В
Средний выпрямленный ток (I(AV)):6 А (TA = 75°C, длина вывода 9,5 мм)
Пиковый импульсный ток (IFSM):400 А (8,3 мс, полупериод синусоиды)
Падение напряжения (VF) @ 6 А:0,90 В
Ток утечки (IR) @ 25°C:10 мкА (на номинальном обратном напряжении)
Ток утечки (IR) @ 100°C:100 мкА
Диапазон температур (TJ, TSTG):−65°C … +175°C

Детальные технические параметры

  • Тип: кремниевый выпрямитель; конфигурация — один диод.
  • Материал корпуса: литой пластик, класс воспламеняемости UL 94V-0.
  • Полярность: цветная полоса обозначает катод.
  • Выводы: луженые осевые; пригодны для пайки по MIL‑STD‑202, метод 208.
  • Чувствительность к влаге: уровень MSL 1 (J‑STD‑020).
  • Ориентировочная масса: около 2,1 г.
  • Рейтинг характеристик указан для однофазного полуволнового режима 60 Гц (резистивная или индуктивная нагрузка), если не указано иное.
  • Габариты корпуса R‑6 (мм): A ≥ 25.40; B 8.60–9.10; C 1.20–1.30; D 8.60–9.10.
Примечание: параметры основаны на документации Diodes Incorporated для 6A10. Источник: Diodes Incorporated Datasheet (PDF).

Основные сферы применения

  • Выпрямление переменного напряжения в силовых цепях и источниках питания.
  • Общие выпрямители с осевым монтажом в корпусе R‑6.

Совместимые обозначения и альтернативы

В этой же серии и корпусе R‑6 доступны варианты с более низким допустимым напряжением: 6A05 (50 В), 6A1 (100 В), 6A2 (200 В), 6A4 (400 В), 6A6 (600 В), 6A8 (800 В).

Вопросы-ответы (FAQ)

Какое максимальное обратное напряжение для 6A10?

Пиковое повторяющееся обратное напряжение (VRRM) составляет 1000 В.

Какое падение напряжения на диоде при 6 А?

Максимальное мгновенное прямое падение напряжения составляет около 0,90 В при 6 А постоянного тока.

Какой допустимый импульсный ток перегрузки?

До 400 А для одного полупериода (8,3 мс) синусоидального тока.
