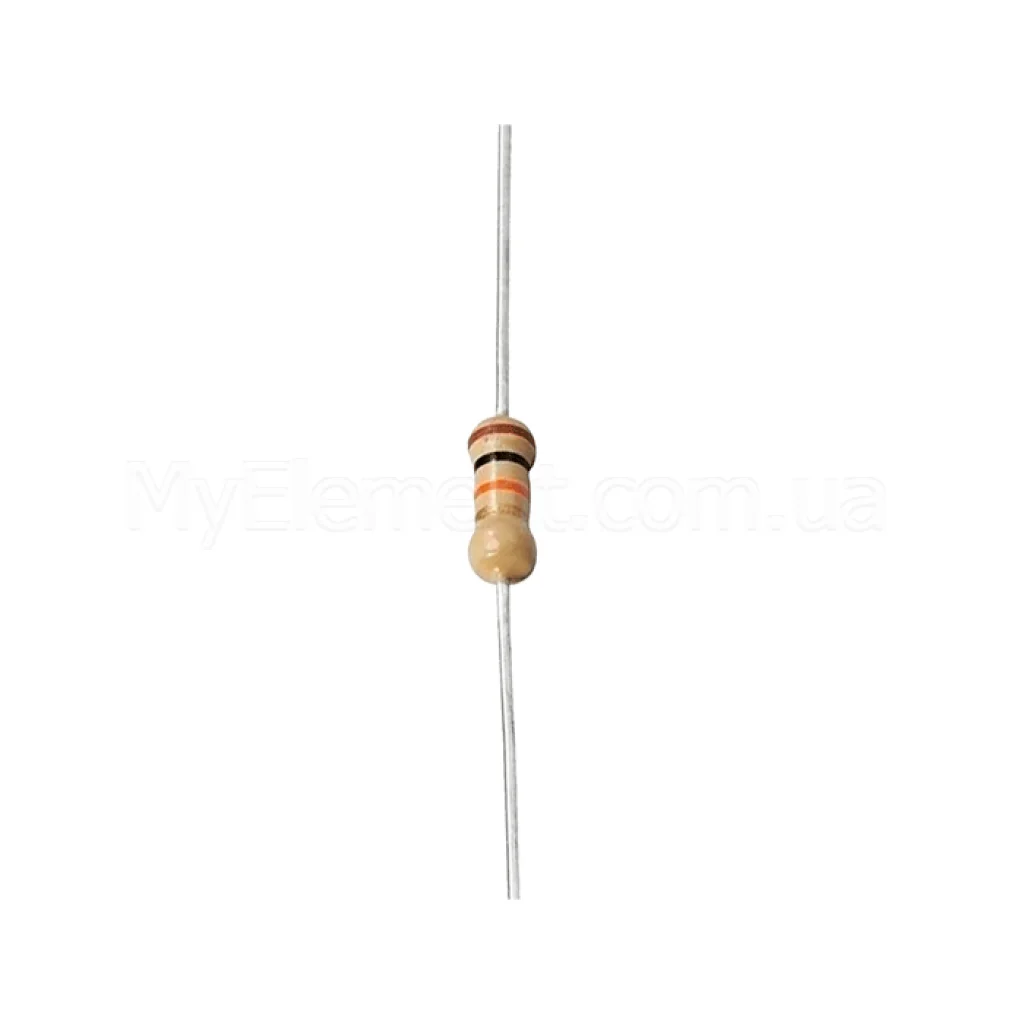

Резистор металоплівковий 0.5 Вт

Name: Резистор металоплівковий 0.5 Вт
Brand: Мій Проект
SKU: 5141
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5141

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5141

1.00 грн

Знайшли дешевше?

10 або більше 0.80 грн

Опір *

Номінальна потужність:0,5 W

Точність:1%

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Резистор металоплівковий 0.5 Вт

Код товару: 5141

1.00 грн

Опис

Резистор металоплівковий 0.5 Вт 0932

Вивідний прецизійний металоплівковий резистор типорозміру 0932 для точних аналогових і цифрових схем, заснований на серії Viking Tech MFR.

Основні переваги

Висока стабільність

Стабільні електричні параметри, заявлені як “excellent overall stability”.

Точні допуски

Доступні тісні допуски до ±0,05% для прецизійних вузлів.

Низький ТКС

Температурний коефіцієнт опору доступний до ±5 ppm/°C для мінімальної зміни опору з температурою.

Перевірені напруги

Для 0932 (0,5 Вт): робоча напруга 350 V, перенапруга 500 V, випробувальна 500 V.

Ключові характеристики

Виробник:	Viking Tech
Серія:	MFR (Metal Film Leaded Precision Resistor)
Тип / виконання:	Вивідний металоплівковий резистор
Типорозмір (корпус):	0932
Номінальна потужність при +70°C:	0,5 Вт (1/2 W)
Діапазон робочих температур:	−55…+155°C
Макс. робоча напруга (RCWV):	350 V
Макс. перенапруга:	500 V
Випробувальна напруга (Proof):	500 V
Діапазон опорів (серія):	0,1 Ω — 10 MΩ (залежно від допуску/ТКС)
Доступні допуски:	±0,05%, ±0,1%, ±0,25%, ±0,5%, ±1%
ТКС (варіанти):	±5, ±10, ±15, ±25, ±50, ±100 ppm/°C
Габарити тіла (L×D):	9,0 ± 0,5 × 3,2 ± 0,5 мм
Довжина виводів (H):	26 ± 3 мм
Діаметр виводів (d):	0,65 ± 0,03 мм
Маса (довідкова):	350 г / 1000 шт

Детальні технічні параметри

Формула робочої напруги: V_op = √(P · R), але не більше 350 V (для 0932).
Формула перенапруги: V_over = 2,5 · √(P · R), але не більше 500 V (для 0932).
Крива дераціювання: див. графік Derating Curve у даташиті.
Конструкція: ізоляційне покриття, підрізувальна доріжка, керамічний сердечник, електродні ковпачки, резистивний шар, маркування, аксіальні виводи.
Висока стабільність та “excellent ohmic contact”, підтверджено у розділі Features.
Схема “Hot-Spot Temperature” наведена для контролю нагріву при навантаженні відносно RCWV.

Примітка: параметри базуються на документації Viking Tech для MFR0932. Джерело: Viking Tech Datasheet (PDF).

Основні сфери застосування

Телекомунікаційне обладнання
Медична електроніка

Сумісні позначення та альтернативи

У межах тієї ж серії MFR доступні інші типорозміри для різних рівнів потужності: 0318 (1/8 W), 0623 (1/4 W), 1145 (1 W), 1550 (2 W). Обирайте відповідно до теплового режиму та габаритів вузла.
