Коротко про NFC-мітку NTAG213

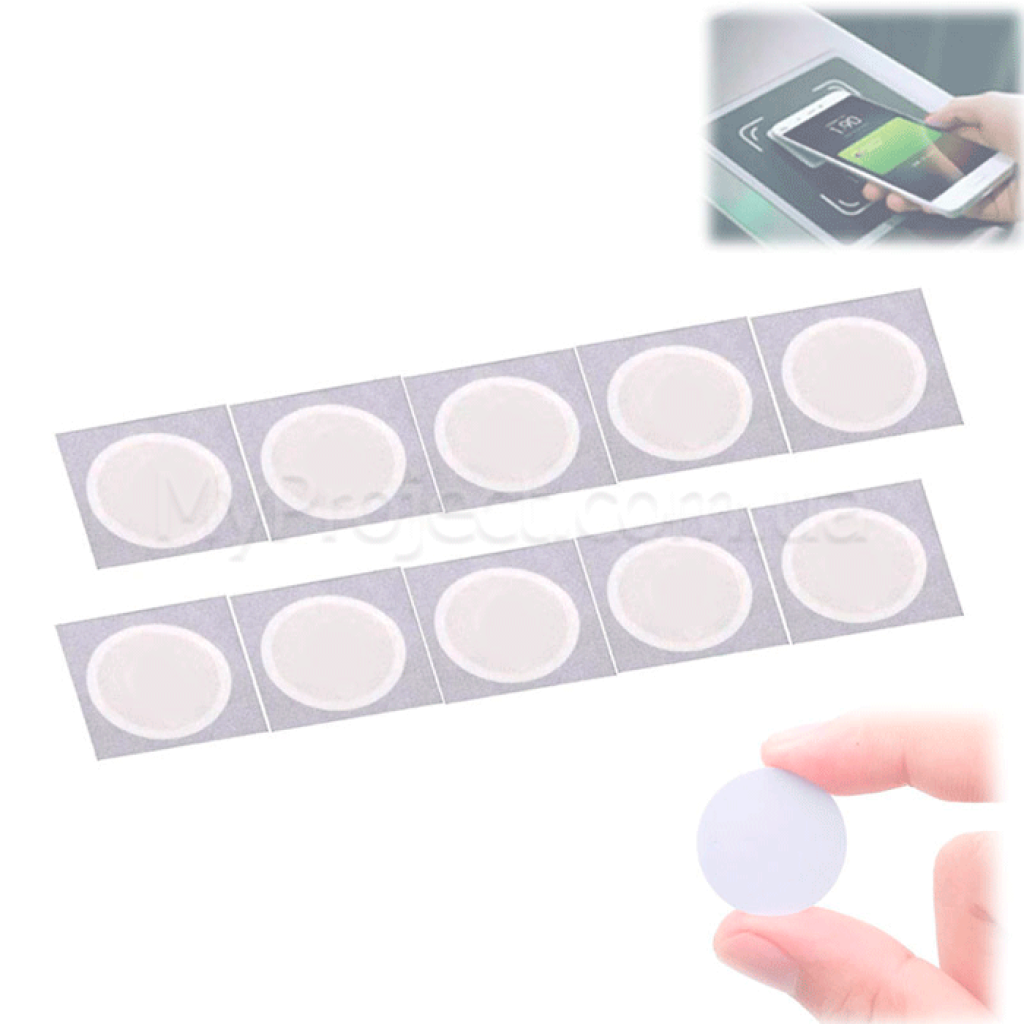

NFC-мітка NTAG213 — пасивний носій для безконтактного читання та запису коротких даних: вебпосилань, тексту, ідентифікаторів і команд, які підтримує смартфон або зчитувач.

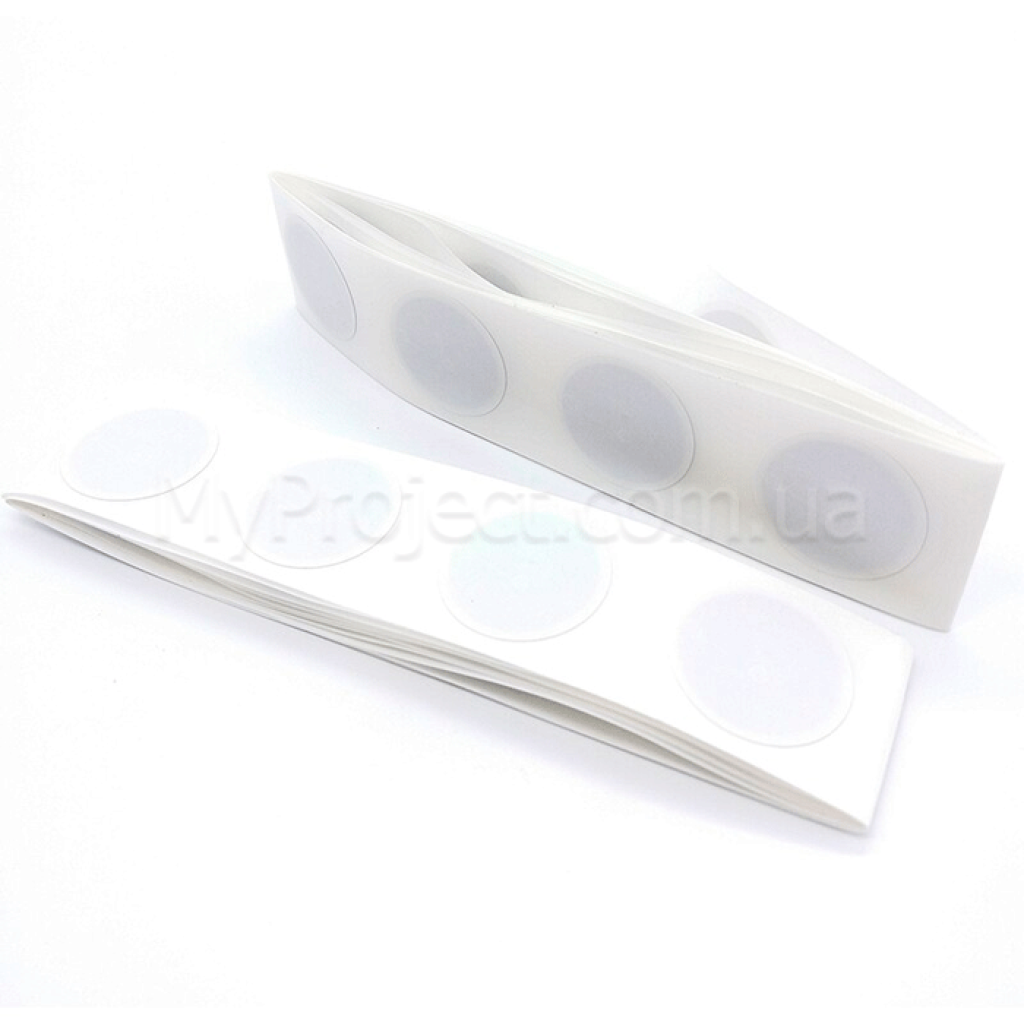

Мітка працює на частоті 13,56 МГц за стандартом ISO/IEC 14443 Type A, має 144 байти користувацької пам’яті та діаметр 25 мм. Живлення надходить від поля NFC-зчитувача, тому батарея не потрібна.

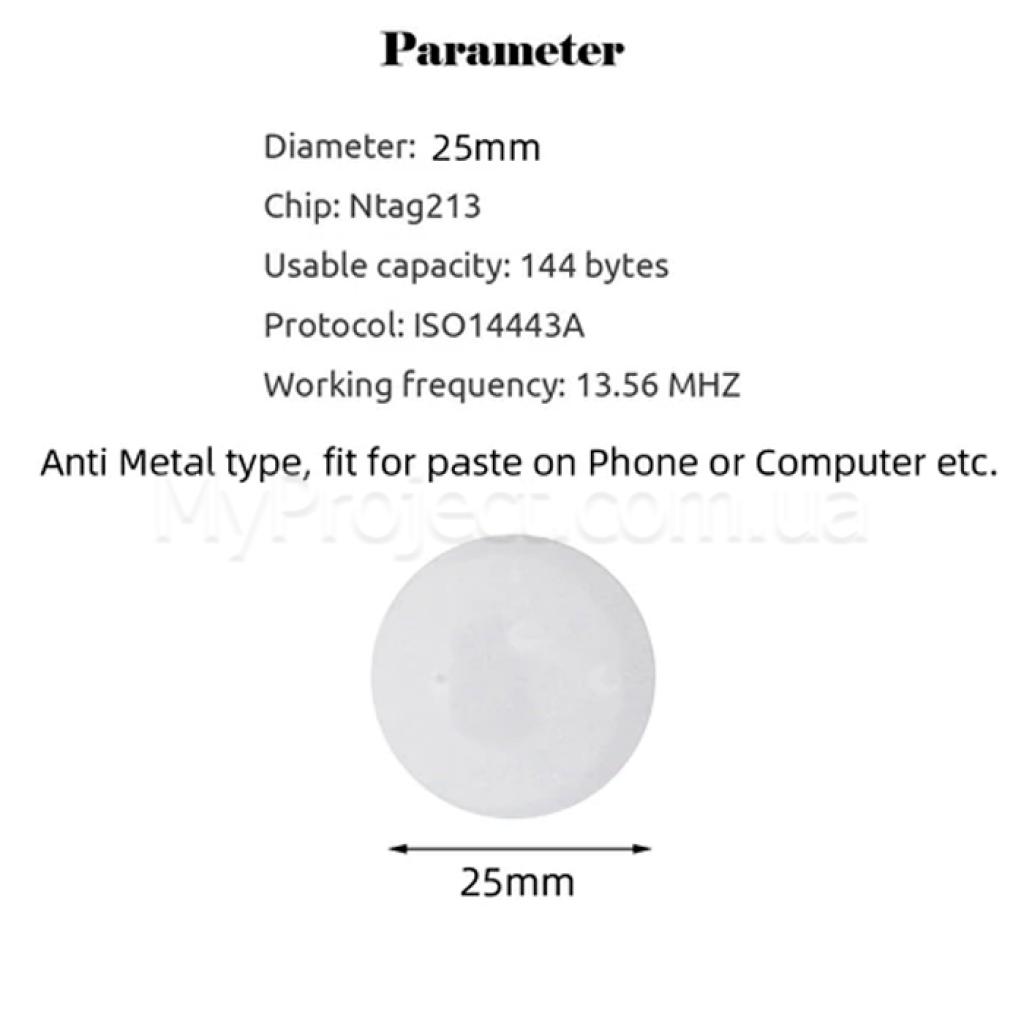

Ключові характеристики
- Чип
- NTAG213
- Стандарт
- ISO/IEC 14443 Type A, NFC Forum Type 2 Tag
- Робоча частота
- 13,56 МГц
- Пам’ять
- 180 байт загалом, 144 байти доступні для користувацьких даних
- Режим
- читання та запис
- Швидкість обміну
- 106 кбіт/с
- Відстань зчитування
- до 10 см залежно від обладнання й умов
- Розміри
- Ø 25 мм, товщина 0,5 мм
- Робоча температура
- від −10 до +50 °C
- Матеріал
- папір із пластиковим покриттям
- Зберігання даних
- до 10 років за кімнатної температури
Детальний опис та особливості
Як працює мітка
NTAG213 отримує енергію від радіочастотного поля смартфона або NFC-зчитувача та передає збережені дані без фізичного контакту. Чип відповідає вимогам NFC Forum Type 2 Tag і ISO/IEC 14443 Type A.[1] Практична відстань зазвичай менша за максимальні 10 см і змінюється залежно від антени зчитувача, положення мітки та матеріалів поруч.
Пам’ять і формат даних
Із 180 байт пам’яті чипа 144 байти відведено під користувацькі дані. Частину цього простору займає службова структура NDEF, тому мітка найкраще підходить для короткої URL-адреси, невеликого тексту або компактного ідентифікатора. Довга vCard чи великий набір параметрів може не поміститися — фактичний розмір запису слід перевірити до блокування.
Що означає програмування
NTAG213 не має користувацької прошивки: програмування цієї мітки означає запис даних у пам’ять. Для типових завдань застосовують формат NDEF, який дозволяє зберегти URL, текст або інший підтримуваний тип запису. Низькорівневий доступ потрібен у власних проєктах зі зчитувачем і мікроконтролером.
Керування доступом до пам’яті
NTAG213 підтримує 7-байтовий UID, програмоване переведення сторінок пам’яті в режим лише читання та 32-бітний пароль для обмеження операцій із захищеною областю.[1] Ці функції допомагають запобігти випадковій зміні запису, але не замінюють криптографічну автентифікацію в системах із підвищеними вимогами до безпеки.
Підійде / не підійде
Підійде
- для запису короткого посилання на сайт, меню, інструкцію або контактну сторінку;
- для маркування обладнання чи товарів компактним цифровим ідентифікатором;
- для сценаріїв автоматизації смартфона, якщо потрібну дію підтримують операційна система та застосунок;
- для навчальних макетів із сумісним NFC/RFID-зчитувачем.
Не підійде
- для великих NDEF-записів, повної багатопольової vCard або зберігання файлів;
- для платіжної інформації, секретів чи автономної системи безпечного доступу;
- для зчитування на великій або гарантовано фіксованій відстані;
- для монтажу на металі чи роботи просто неба без попереднього тесту та відповідного захисту.
Приклади застосування
Посилання на актуальну інформацію
Запишіть коротку HTTPS-адресу сторінки з меню, інструкцією, профілем або контактами. Зміст сторінки можна оновлювати без перезапису самої мітки.
Маркування обладнання
Мітка може містити короткий інвентарний номер або URL картки обслуговування. Перед постійним монтажем перевірте зчитування на реальній поверхні.
Автоматизація смартфона
NDEF-запис можна використати як тригер для підтримуваної дії — наприклад, відкриття сторінки або запуску сценарію. Набір доступних дій залежить від телефона, ОС і застосунку.
Способи програмування NTAG213
Смартфоном із NFC
Цей спосіб підходить для URL, тексту та інших стандартних NDEF-записів. Потрібні смартфон із функцією NFC та застосунок, який підтримує запис NFC Forum Type 2. Можливість запису залежить від моделі телефона, версії ОС і застосунку.
З комп’ютера через USB-зчитувач
Для ПК потрібен NFC reader/writer із підтримкою ISO/IEC 14443 Type A, NFC Forum Type 2 та функції запису, а також сумісний драйвер і NDEF-програма. Звичайний RFID-зчитувач, призначений лише для читання UID, не підійде.
Мікроконтролером через MFRC522
Для Arduino, ESP32 та інших контролерів можна використати модуль MFRC-522 із карткою та брелоком. Мікросхема MFRC522 підтримує ISO/IEC 14443 A та NTAG.[2] Бібліотека проєкту повинна окремо підтримувати NTAG21x або NFC Forum Type 2; прикладу лише для MIFARE Classic недостатньо.
Перевірте стан мітки
Зчитайте NTAG213 і переконайтеся, що потрібна область пам’яті доступна для запису та не заблокована паролем або lock-бітами.
Підготуйте дані
Для смартфона або ПК виберіть тип NDEF-запису та перевірте його розмір. Для мікроконтролера сформуйте коректну структуру NDEF/TLV або використайте бібліотеку, яка робить це автоматично.
Запишіть мітку
Утримуйте мітку біля антени до підтвердження завершення. За низькорівневого доступу NTAG213 записує пам’ять 4-байтовими сторінками; працюйте лише з користувацькою областю відповідно до карти пам’яті.[1]
Виконайте контрольне читання
Повторно прочитайте запис, відкрийте посилання або перевірте потрібну дію. Для серійного використання протестуйте результат на всіх цільових типах пристроїв.
Захистіть запис лише після перевірки
За потреби налаштуйте пароль або переведіть сторінки в режим лише читання. Спочатку збережіть правильні дані: установлення lock-бітів може унеможливити подальший перезапис.
Обмеження та безпека
Пароль не є шифруванням
Не записуйте в мітку паролі, платіжні реквізити, ключі доступу чи інші секретні дані. 32-бітний пароль NTAG213 лише обмежує операції з пам’яттю.[1]
Не блокуйте мітку до фінального тесту
Режим лише читання призначений для захисту готового запису. Помилка в URL, NDEF-структурі або виборі сторінок після постійного блокування може залишитися без можливості виправлення.
Дальність не гарантована
До 10 см — максимальне значення, а не постійна робоча відстань. Перед серійним застосуванням перевірте мітку з конкретним зчитувачем, чохлом і поверхнею монтажу.
Волога, температура та поверхня
Дотримуйтеся діапазону від −10 до +50 °C. Для вологого середовища або монтажу на метал потрібні попередній тест і окреме конструктивне рішення; не покладайтеся на цю мітку як на захищену чи спеціальну anti-metal модель.
FAQ
Чи можна записувати мітку повторно?
NTAG213 підтримує читання та запис. Повторний запис можливий, доки потрібні сторінки пам’яті не переведено в режим лише читання і доступ не обмежено невідомим паролем.
Чому мітка читається, але не записується?
Сторінки пам’яті можуть бути заблоковані, захищені паролем або мітка вже переведена в режим лише читання. Також застосунок чи зчитувач може не підтримувати запис NFC Forum Type 2.
Чи поміститься в пам’ять контактна картка?
Короткий контакт або URL на онлайн-профіль зазвичай практичніші. Повна vCard може перевищити 144 байти користувацької пам’яті разом зі службовими даними NDEF.
Чи працюватиме мітка з будь-яким смартфоном?
Потрібен смартфон із NFC та підтримкою відповідного типу запису. Фонове зчитування, запис і запуск автоматизацій залежать від моделі телефона, версії ОС та застосунку, тому сумісність слід перевірити до масового використання.
Чому реальна відстань менша за 10 см?
На зчитування впливають потужність і антена пристрою, взаємне положення антен, чохол, сусідні матеріали та спосіб монтажу. Для стабільної роботи підносьте пристрій до центру мітки.
Документи та джерела
- NXP Semiconductors, NTAG213/215/216 Product Data Sheet, Rev. 3.2 від 2 червня 2015 року — стандарт, пам’ять, NDEF, команди запису, UID, пароль і блокування чипа NTAG213.
- NXP Semiconductors, MFRC522 Product Data Sheet, Rev. 3.9 від 27 квітня 2016 року — підтримка ISO/IEC 14443 A та NTAG зчитувачем MFRC522.
