Коротко про LX-LISC-V2

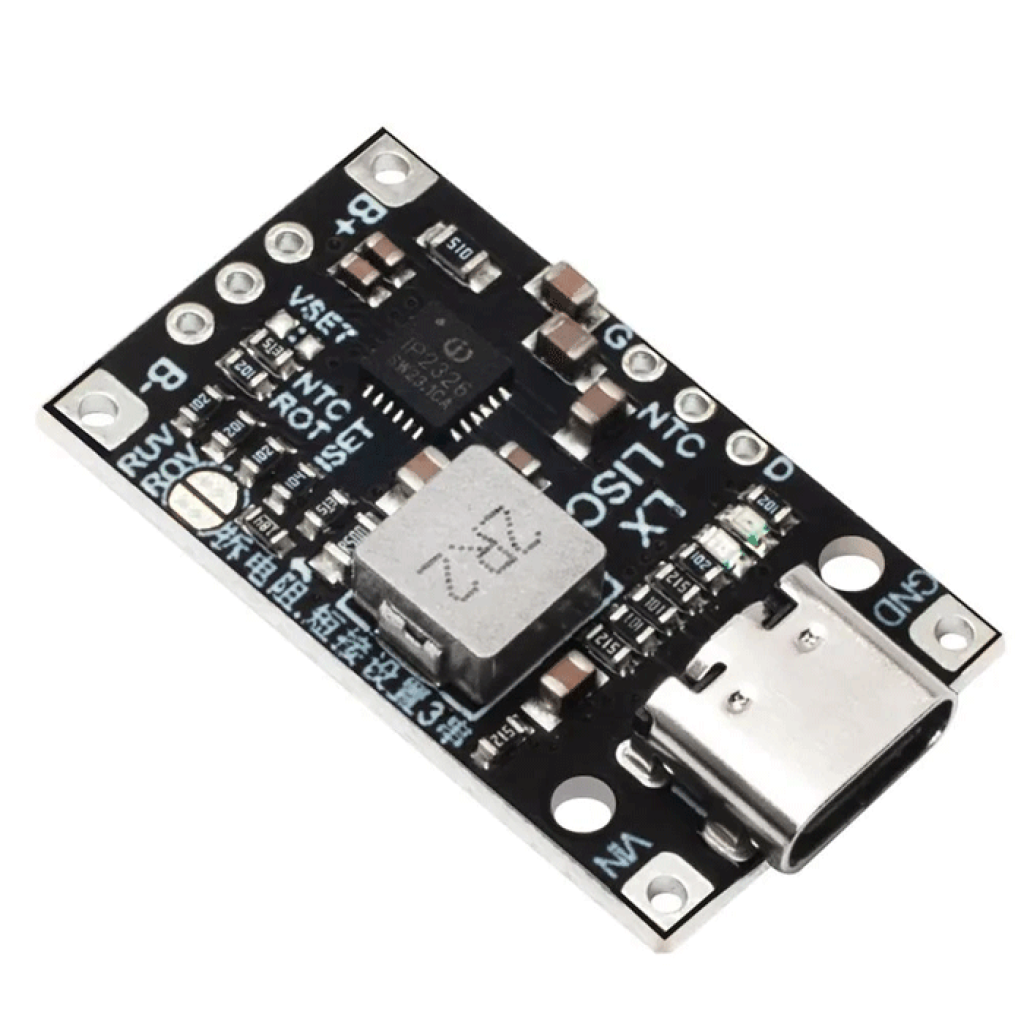

LX-LISC-V2 — компактний підвищувальний зарядний модуль на IP2326 для двох послідовно з’єднаних літій-іонних акумуляторів 2S. Плата приймає живлення через USB-C, заряджає збірку за алгоритмом CC/CV і розрахована на зарядний струм до 1,5 А.
Ключові характеристики
- Конфігурація акумулятора
- 2S Li-ion, 7,4 В номінально / 8,4 В наприкінці заряду
- Контролер
- IP2326
- Вхід
- 5 В через USB-C; підтримка узгодження швидкого заряджання QC
- Алгоритм заряджання
- CC/CV, синхронне підвищувальне перетворення
- Максимальний струм заряду
- до 1,5 А
- Максимальна зарядна потужність
- до 15 Вт
- ККД
- до 94% за режиму 5 В → 8 В / 1 А; фактичне значення залежить від режиму роботи[1]
- Розміри модуля
- 31 × 18 мм
Детальний опис та особливості
Заряджання 2S від USB
IP2326 підвищує вхідну напругу до рівня, потрібного двоелементній збірці, та послідовно переходить між стабілізацією струму і стабілізацією напруги. Це дає змогу додати заряджання через USB-C до портативного пристрою з акумулятором 2S без окремого зовнішнього зарядного блока на 8,4 В.
Базове живлення становить 5 В. За наявності сумісного QC-джерела контролер може запитувати підвищену вхідну напругу відповідно до стану акумулятора; якщо швидкий режим не узгоджено, заряджання продовжується від 5 В із потужністю, доступною від джерела та кабелю.[1]
Струм і ефективність
Значення 1,5 А є верхньою межею зарядного струму, а не гарантованим струмом від будь-якого USB-порту. Фактичний струм може бути нижчим через можливості блока живлення, падіння напруги в кабелі, налаштування плати, температуру та поточну фазу CC/CV.
ККД до 94% стосується режиму 5 В → 8 В / 1 А. Для режиму 8 В / 1,5 А виробник контролера наводить 92%, тому зі зростанням навантаження потрібно передбачити вільне відведення тепла від плати.[1]
Балансувальний канал
IP2326 контролює середню точку 2S-збірки та передбачає пасивне зменшення зарядного струму для елемента з вищою напругою. Рекомендований для контролера балансувальний струм — менше 40 мА, тому цей канал придатний для підтримання вже підібраних елементів, але не для виправлення значного початкового дисбалансу.[1]
Для збірки використовуйте два однакові за типом, ємністю та станом елементи з близькою початковою напругою. Середня точка між елементами має бути підключена згідно з маркуванням плати.
Підійде / не підійде
Підійде
- для заряджання літій-іонної збірки 2S із кінцевою напругою 8,4 В;
- для додавання USB-C-заряджання до портативного пристрою з акумулятором 2S;
- для проєктів, де зарядний струм до 1,5 А відповідає допустимому струму конкретних елементів;
- для використання з окремою 2S BMS та правильно підібраними акумуляторами.
Не підійде
- для збірок 1S, 3S або іншої кінцевої напруги без перероблення конфігурації плати;
- для LiFePO4 та інших хімічних систем із відмінною напругою заряду;
- як заміна BMS або як захист навантаження від глибокого розряду;
- для одночасного живлення навантаження й заряджання без окремо спроєктованого power-path;
- для сильно розбалансованих, різнотипних, пошкоджених або невідомих акумуляторів.
Підключення
Перевірте елементи
Використовуйте два справні однакові елементи та вирівняйте їхню напругу перед складанням 2S-збірки. Допустимий зарядний струм кожного елемента має бути не нижчим за налаштований струм модуля.
Додайте захист 2S
Підключіть збірку через окрему BMS, розраховану на 2S Li-ion та струм вашого навантаження. Балансувальний канал зарядного модуля не виконує функцій повного захисту акумулятора.
Під’єднайте акумулятор

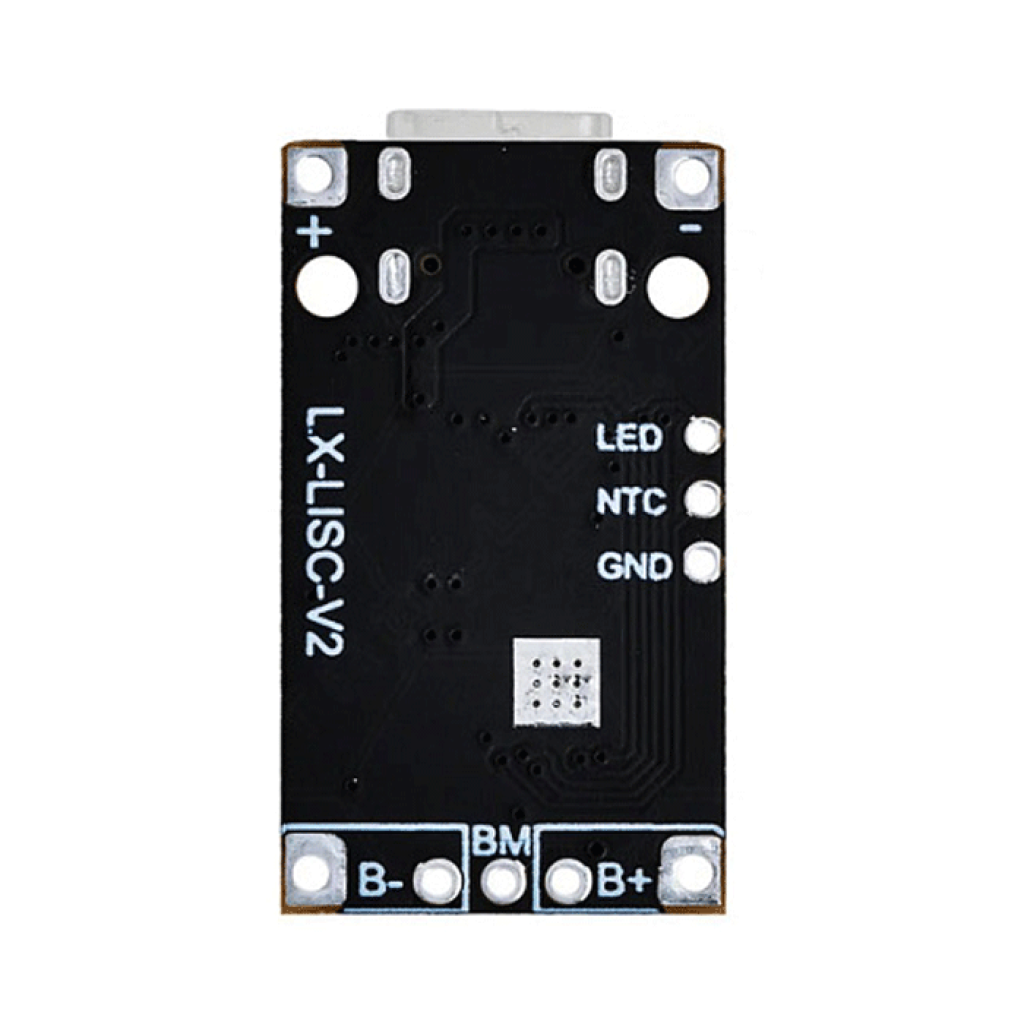

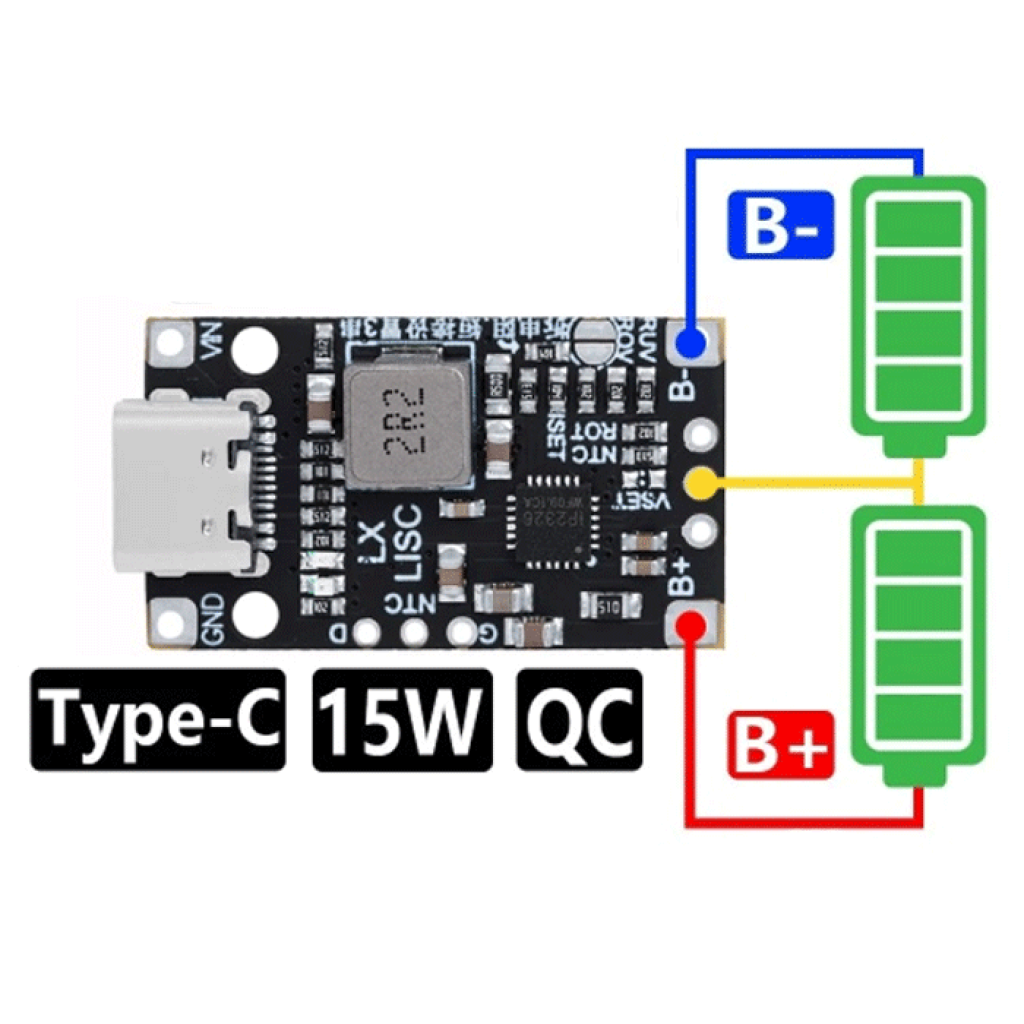

За відсутності вхідного живлення з’єднайте загальний мінус, середню точку між елементами та загальний плюс лише з відповідними контактами, позначеними на платі. Перед подаванням живлення перевірте полярність мультиметром.
Подайте живлення через USB-C
Використовуйте справне джерело 5 В або сумісне QC-джерело та короткий кабель із малим опором. Під час першого циклу окремо контролюйте напругу кожного елемента й температуру модуля.
Приклади застосування
Портативний прилад із батареєю 2S
Модуль можна вбудувати як зарядну підсистему для пристрою, що вже має окрему BMS і працює від двох послідовно з’єднаних Li-ion елементів.
Модернізація зарядного входу
LX-LISC-V2 дає змогу замінити окремий вхід 8,4 В на USB-C у пристрої з 2S-збіркою, якщо механічна установка, BMS і допустимий струм акумуляторів перевірені заздалегідь.
Лабораторний або навчальний макет
Плата підходить для вивчення підвищувального CC/CV-заряджання, впливу потужності USB-джерела та поведінки двоелементної збірки під контролем вимірювальних приладів.
Обмеження та безпека
Не використовуйте модуль без BMS
LX-LISC-V2 є зарядним модулем, а не повною системою керування акумулятором. Для захисту 2S-збірки під час заряду та розряду встановіть окрему BMS. У каталозі доступна плата захисту BMS 2S HW-391/HW-392; перед вибором звірте варіант плати та допустимий струм із вашим навантаженням.
Контролюйте кожен елемент окремо
Під час перших циклів вимірюйте напругу обох елементів окремо. Якщо будь-який елемент наближається до недопустимої для нього напруги, помітно нагрівається або напруги розходяться, негайно від’єднайте живлення та перевірте збірку, BMS і підключення середньої точки.
1,5 А доступні не за всіх умов
Слабкий блок живлення, довгий кабель або поганий контакт спричиняють падіння вхідної напруги, зниження зарядного струму чи переривання циклу. USB-C позначає тип роз’єму; підтримка USB Power Delivery не заявлена.
Забезпечте тепловідведення
Не закривайте плату теплоізоляційними матеріалами та не встановлюйте її впритул до акумуляторів. За високого струму перевіряйте нагрів модуля, кабелю й контактів.
Не змінюйте налаштування навмання
Струм, кінцева напруга, пороги входу та інші режими задаються компонентами плати. Заміна резисторів без розрахунку й перевірки може створити небезпечний режим заряджання.
FAQ
Чи заряджатиме модуль від звичайного джерела 5 В?
LX-LISC-V2 може працювати від 5 В. Без узгодженого QC-режиму швидкість залежатиме від потужності джерела, кабелю та стану акумулятора, тому максимальний струм 1,5 А не гарантується.
Чи замінює балансування окрему BMS?
Ні. Балансувальний канал лише коригує невелику різницю між елементами під час заряду. BMS потрібна для захисту збірки під час заряду, розряду, перевантаження та короткого замикання.
Чи можна заряджати три послідовні елементи?
Ця модифікація продається як 2S і має використовуватися з двома послідовними елементами. Можливість IP2326 працювати з 3S не підтверджує відповідну конфігурацію готової плати.
Чому зарядний струм нижчий за 1,5 А?
Струм зменшується через обмеження USB-джерела або кабелю, нагрів, низьку напругу збірки, наближення до завершення заряду чи налаштування плати. Спочатку перевірте вхідну напругу безпосередньо на модулі та напругу кожного елемента.
Документи та джерела
- Injoinic, IP2326 Datasheet V1.11 — режими 2S/3S, швидке заряджання, CC/CV, умови ККД, налаштування струму та межі балансувального каналу.
