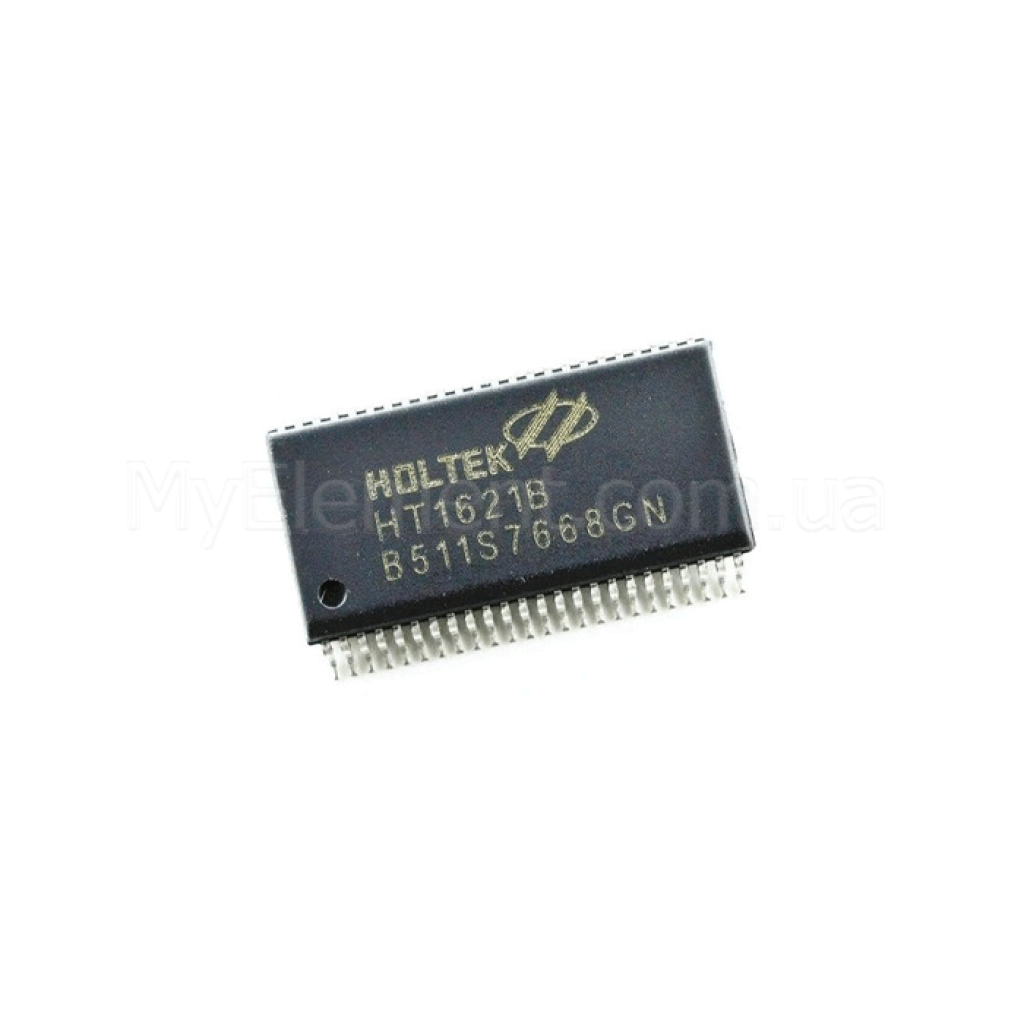

Мікросхема HT1621B корпус SOP-48

Name: Мікросхема HT1621B корпус SOP-48
Brand: Мій Проект
SKU: 5456
Price: 23.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5456

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5456

23.00 грн

Знайшли дешевше?

Кількість контактів:48

Спосіб монтажу:SMD

Тип корпусу:SOP-48

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Мікросхема HT1621B корпус SOP-48

Код товару: 5456

23.00 грн

Опис

Мікросхема HT1621B SOP-48

HT1621B — контролер/драйвер знакового LCD із RAM-мапінгом 32×4, призначений для взаємодії з мікроконтролерами через простий серійний інтерфейс із мінімальною кількістю ліній.

Основні переваги

Мінімум ліній керування

Серійний інтерфейс із 3 або 4 ліній спрощує підключення до МК та зменшує кількість виводів для керування.

Гнучка конфігурація LCD

Підтримка duty 1/2, 1/3, 1/4 та bias 1/2 або 1/3 дозволяє узгодити режим із характеристиками індикатора.

Вбудовані генератори

Вбудований RC-осцилятор 256 кГц, а також можливість роботи від кварца 32.768 кГц або зовнішнього 256 кГц джерела.

Додаткові функції

Генератор тону 2/4 кГц, таймер бази часу та WDT з виведенням події на IRQ для розширених сценаріїв.

Ключові характеристики

Модель:	HT1621B
Тип:	RAM-мапінг LCD контролер/драйвер 32×4
Живлення (VDD):	2.4 В — 5.2 В
Інтерфейс:	Серійний 3‑провідний (CS, WR, DATA) з опційною лінією RD (усього 3 або 4 лінії)
LCD виходи:	4 COM × 32 SEG (разом 128 біт відображення)
Пам’ять дисплея:	32×4 біти, пряме RAM‑мапінг відображення
Режими duty/bias:	Duty 1/2, 1/3, 1/4; Bias 1/2 або 1/3
Джерела тактування:	Вбудований RC 256 кГц; зовнішній кварц 32.768 кГц; зовнішній 256 кГц
Додаткові функції:	Генератор тону 2/4 кГц; таймер бази часу та WDT; вихід IRQ
Кількість виводів:	48

Детальні технічні параметри

Підтримка трьох режимів доступу до даних та автоінкремент адреси при записі/читанні.
Внутрішнє джерело частоти для LCD‑драйвера; команди Data/Command для конфігурації.
Команда вимкнення системного такту (SYS DIS) для зниження споживання у відповідних режимах.
Мапування RAM на матрицю COM×SEG забезпечує прямий контроль сегментів.
Виводи BZ/BZ для формування двочастотного звукового сигналу (2 або 4 кГц).

Примітка: параметри базуються на документації Holtek для HT1621B. Джерело: Holtek Datasheet (PDF).

Основні сфери застосування

LCD‑модулі та підсистеми відображення у вбудованих пристроях.
Панелі індикаторів побутової та вимірювальної електроніки.
Пристрої з 7‑сегментними індикаторами або символьними LCD.

Сумісні позначення та альтернативи

Функціонально споріднені контролери в лінійці Holtek: HT1621 (32×4), а також інші моделі серії HT162x з іншою конфігурацією COM/SEG. Підбір виконується під вимоги індикатора та інтерфейсу МК.

Питання-відповіді (FAQ)

Чи підтримує мікросхема режим 1/4 duty?

Так, доступні режими 1/2, 1/3 та 1/4 duty з вибором bias 1/2 або 1/3.

Які варіанти тактування можна використати?

Вбудований RC‑осцилятор 256 кГц, зовнішній кварц 32.768 кГц або зовнішнє джерело 256 кГц згідно з налаштуваннями команд.

Скільки ліній інтерфейсу потрібно для обміну з МК?

Мінімально достатньо 3 лінії (CS, WR, DATA); за потреби додається RD (усього 4).
