Модуль двоступеневого підсилювача слабкого сигналу на LM358

В наявності

Код товару: 1543

59.00 грн

Знайшли дешевше?

-Робоча напруга-:3.5 - 24 В

-Вихідна напруга-:вихід = сигнал вхідної напруги * коефіцієнт посилення

-Вихідний струм-:15 - 20 мA (нелінійний)

-Тип-:Подвійний операційний підсилювач

-Розміри-:45.6 х 17 мм

-Функції-:Збільшення: загальне кратне = кратне першого рівня * кратне другого рівня; Поверніть два потенціометри на проти годинникової стрілки, для збільшення.

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль двоступеневого підсилювача слабкого сигналу на LM358

Код товару: 1543

59.00 грн

Опис

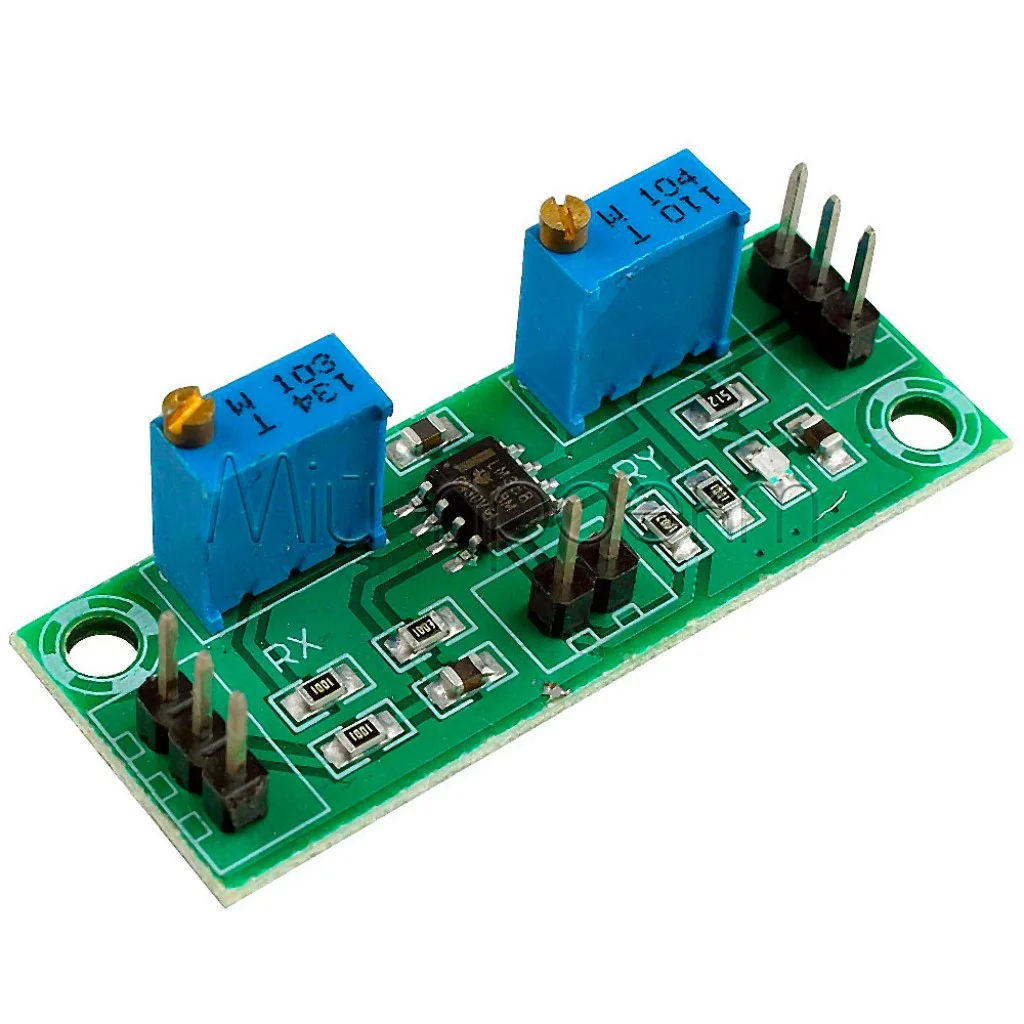

🔌 Модуль двоступеневого підсилювача на LM358

Високоефективний підсилювач слабких сигналів із регульованим коефіцієнтом до 10000 разів

Загальний опис

Модуль двоступеневого підсилювача LM358 – це надійне рішення для підсилення слабких сигналів постійного струму, таких як напруга або імпульсні сигнали на рівні мілівольт. Завдяки двом потенціометрам для регулювання коефіцієнта підсилення кожного каскаду модуль забезпечує гнучке налаштування до 10000 разів (наприклад, 100 × 100). Живлення від 3,5 до 24 В і компактні розміри (45,6 мм × 17 мм) роблять його ідеальним для інтеграції в електронні проекти. Цей модуль підходить для інженерів, розробників і ентузіастів, які шукають точне підсилення сигналів від датчиків або інших джерел.

✅ Технічні переваги:

• Екстремальне підсилення – двоступенева конструкція дозволяє досягти підсилення до 10000 разів (100 × 100), ідеально для надслабких сигналів.
• Точне регулювання – два потенціометри забезпечують незалежне налаштування підсилення першого та другого каскадів.
• Широкий діапазон живлення – працює від 3,5 до 24 В, сумісний із різними джерелами живлення.
• Компактність – розміри 45,6 мм × 17 мм дозволяють використовувати модуль у портативних пристроях.
• Простота налаштування – обертання потенціометрів проти годинникової стрілки збільшує підсилення, що полегшує експлуатацію.

🔧 Ідеальне рішення для:

Сенсори температури

Датчики тиску

Медичні прилади

Аудіообладнання

Робототехніка

Інтернет речей (IoT)

💡 Широкі можливості застосування:

Сенсори температури – модуль підсилює слабкі сигнали від термометрів або термопар, забезпечуючи точне зчитування. Підсилення до 10000 разів дозволяє обробляти навіть найменші зміни сигналу. Підходить для систем клімат-контролю та лабораторних вимірювань.
Датчики тиску – ідеально для промислових систем моніторингу тиску, де потрібна обробка слабких сигналів. Високе підсилення забезпечує точність, а компактність дозволяє інтеграцію в обмеженому просторі. Налаштування потенціометрів спрощує адаптацію.
Медичні прилади – підсилює біосигнали, такі як електрокардіограми або сигнали пульсу. Гнучке налаштування до 10000 разів дозволяє адаптувати модуль до різних медичних застосувань. Низьке енергоспоживання підходить для портативних пристроїв.
Робототехніка – використовується для підсилення сигналів від сенсорів відстані або дотику в роботах. Висока точність і компактний дизайн сприяють легкій інтеграції в робототехнічні системи. Надійність забезпечує стабільну роботу.

📦 Детальні технічні характеристики:

Джерело живлення: Постійний струм 3,5–24 В
Вихідний струм: Максимум 15–20 мА (нелінійний)
Вихідна напруга: Вихід = вхідний сигнал × коефіцієнт підсилення
Загальне підсилення:
- Добуток коефіцієнтів першого та другого каскадів
- Стандартний діапазон: 1–1000 разів
- Максимальне підсилення: до 10000 разів (наприклад, 100 × 100)
- Приклади: 20 × 1 = 200 разів, 20 × 100 = 2000 разів, 100 × 100 = 10000 разів

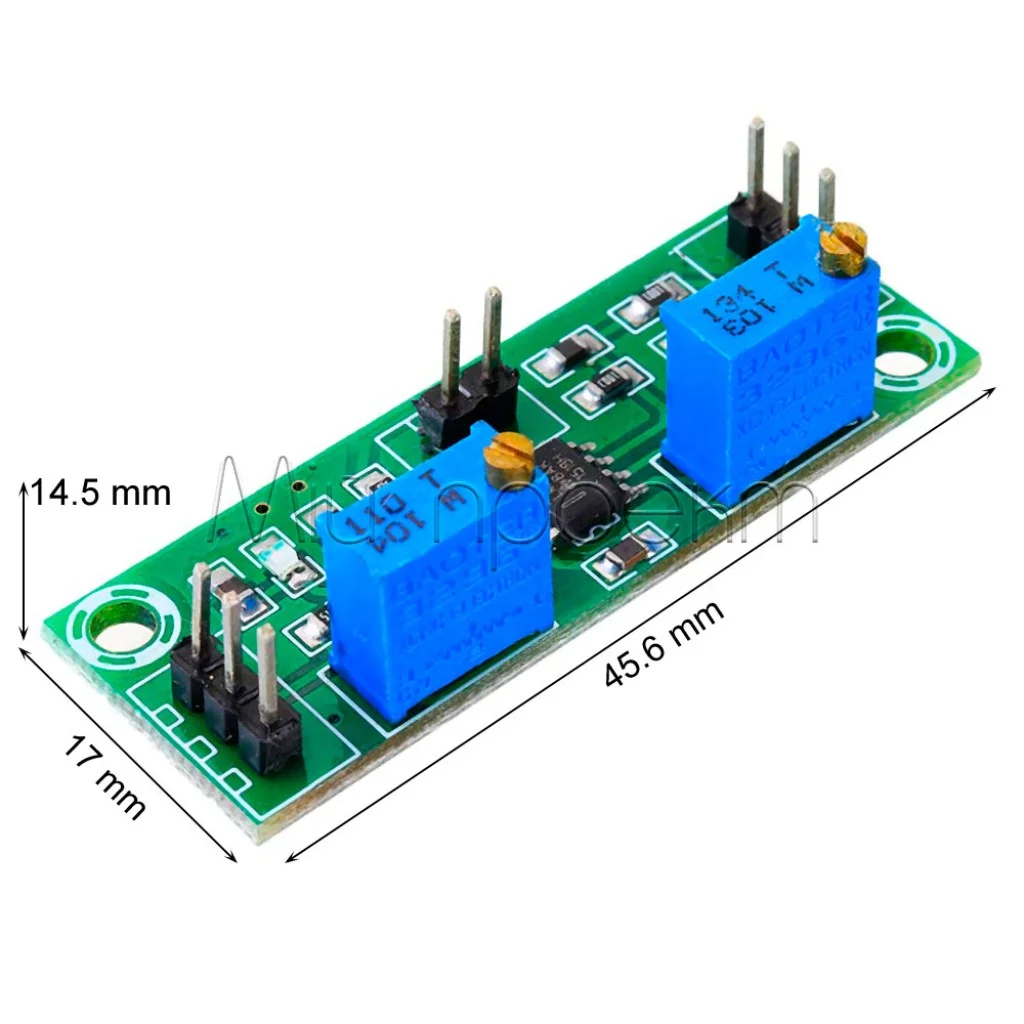

Розміри плати: 45,6 мм (довжина) × 17 мм (ширина)

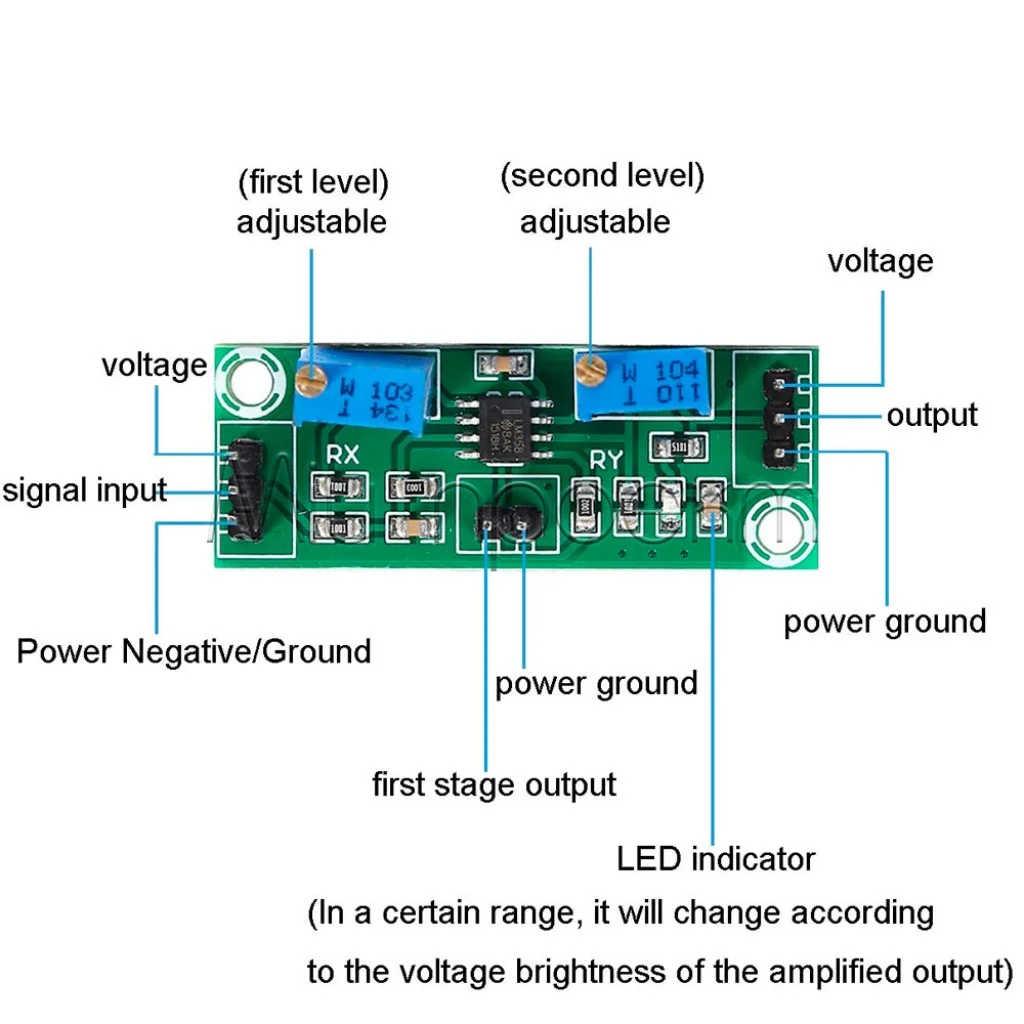

Регулювання підсилення: Два потенціометри (обертання проти годинникової стрілки для збільшення)
Основна мікросхема: LM358
Тип сигналів: Постійна напруга, імпульсні сигнали, слабкі сигнали (мВ)
Енергоспоживання: Низьке, залежить від джерела живлення
Робоча температура: Від -40°C до +85°C

⚠️ Важливі аспекти використання:

Обережне налаштування підсилення – при високому підсиленні (до 10000 разів) можливі спотворення сигналу. Починайте з низького коефіцієнта та поступово збільшуйте, перевіряючи вихід. Використовуйте осцилограф для контролю.
Стабільне живлення – забезпечте стабільне джерело живлення в межах 3,5–24 В, щоб уникнути шумів. Додайте конденсатори для фільтрації для підвищення якості сигналу.
Обмеження струму – вихідний струм (15–20 мА) є нелінійним, тому модуль не підходить для застосувань із високими струмовими навантаженнями.
Захист від перевантаження – уникайте подачі вхідних сигналів, які перевищують можливості LM358, щоб запобігти пошкодженню модуля.

Модуль LM358 забезпечує неперевершену гнучкість і точність для підсилення слабких сигналів. Отримайте максимальну ефективність для своїх проектів уже сьогодні!

ЗАМОВТЕ ЗАРАЗ

#ПідсилювачСигналів #LM358 #Електроніка #Сенсори #Робототехніка

Характеристики

-Основні-

-Робоча напруга-

3.5 - 24 В

-Вихідна напруга-

вихід = сигнал вхідної напруги * коефіцієнт посилення

-Вихідний струм-

15 - 20 мA (нелінійний)

-Тип-

Подвійний операційний підсилювач

-Додаткові-

-Розміри-

45.6 х 17 мм

-Функції-

Збільшення: загальне кратне = кратне першого рівня * кратне другого рівня; Поверніть два потенціометри на проти годинникової стрілки, для збільшення.
