Драйвер крокового двигуна DRV8833 двоканальний

В наявності

Код товару: 1510

42.00 грн

Знайшли дешевше?

-Робоча напруга-:3 - 10 В

-Максимальний вихідний струм-:1.5 А на канал

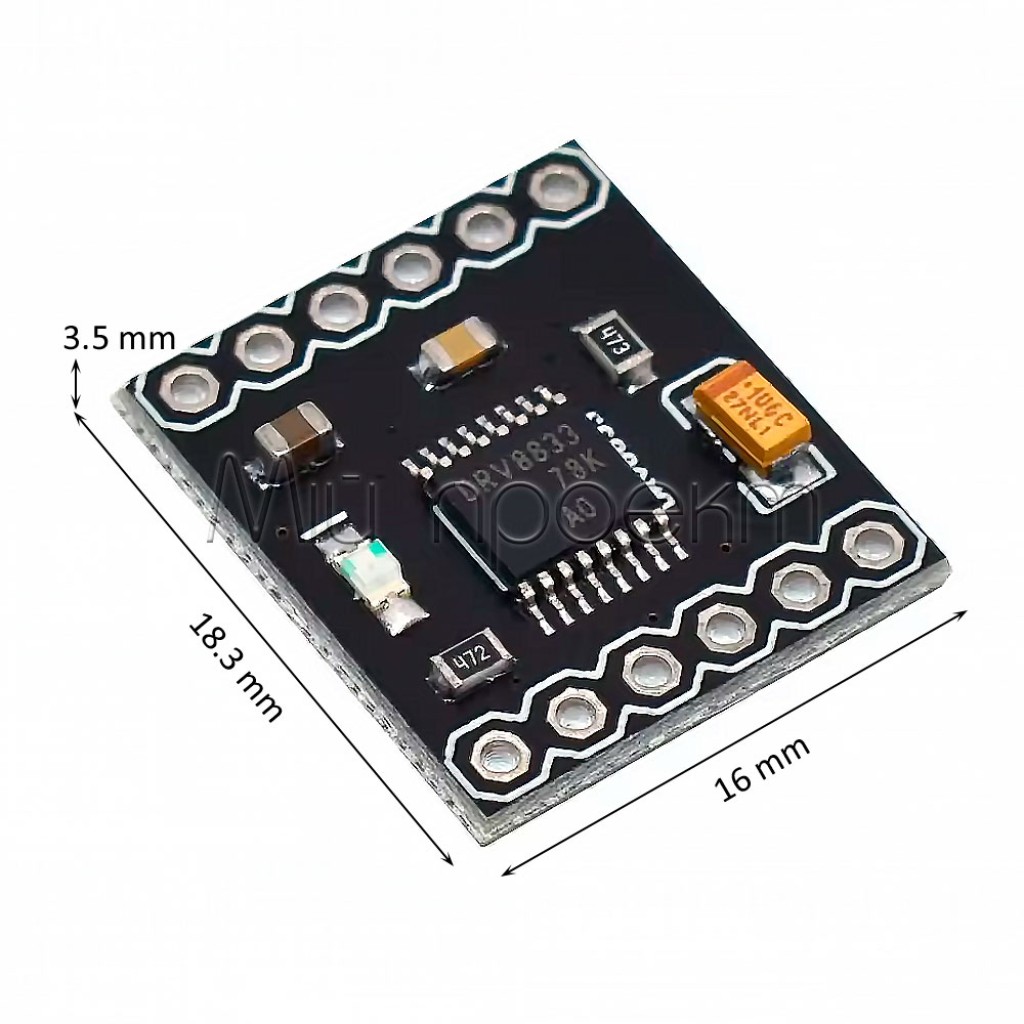

-Розміри-:18.3 х 16 мм

-Кількість каналів-:2

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Драйвер крокового двигуна DRV8833 двоканальний

Код товару: 1510

42.00 грн

Опис

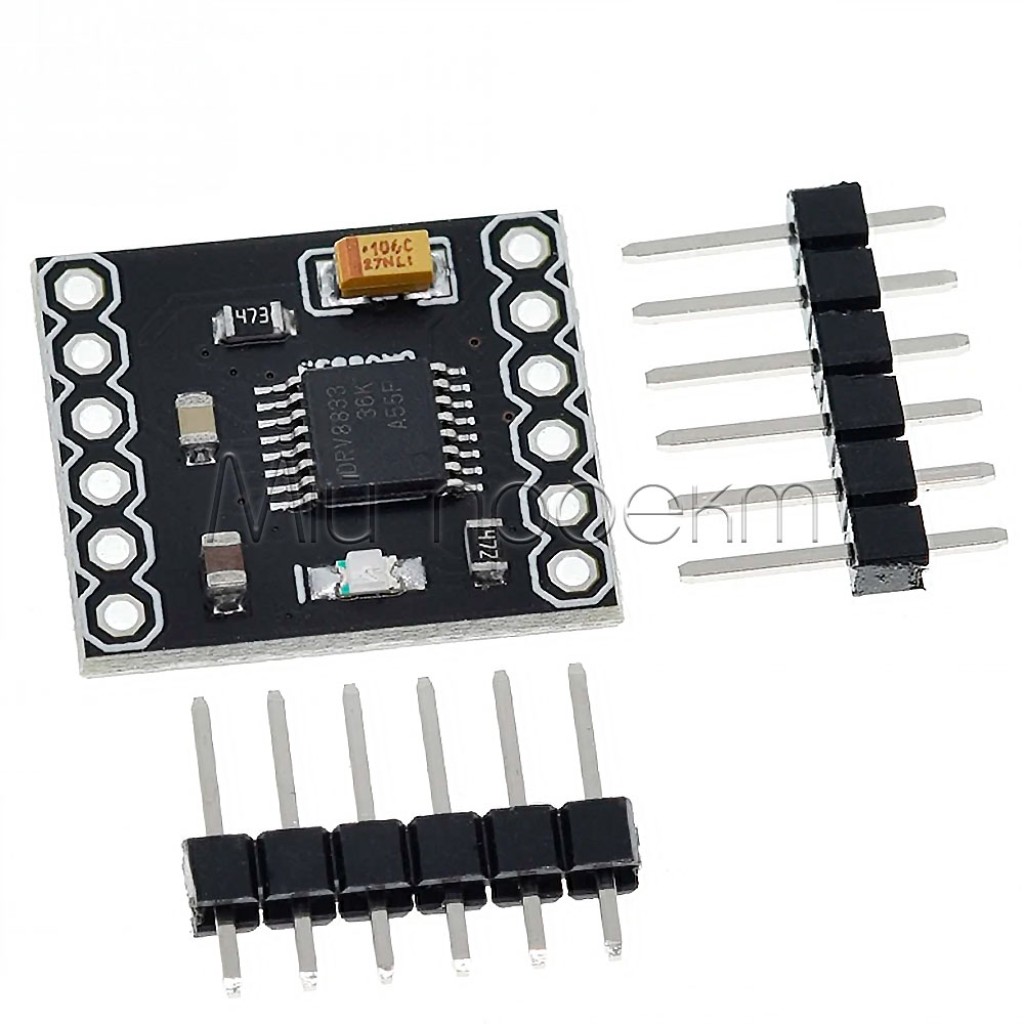

🔌 Модуль драйвера двигуна DRV8833

Двоканальний драйвер потужністю до 1.5А з розширеним захистом та підтримкою ШІМ-керування

Загальний опис

Модуль драйвера двигуна DRV8833 – це професійне рішення для керування двигунами постійного струму та кроковими двигунами з 12 контактами GPIO. Цей компактний модуль забезпечує надійну стабілізацію напруги під час роботи двигуна, ефективно справляючись з коливаннями напруги та струму, які виникають при запуску та зміні навантаження. Драйвер здатний керувати двома двигунами постійного струму незалежно або одним кроковим двигуном, що робить його універсальним інструментом для широкого спектру робототехнічних та автоматизованих проектів. Модуль оснащений вбудованим захистом від перевантаження по струму, перегріву та недостатньої напруги, що гарантує тривалий термін експлуатації та безпеку вашого обладнання. Підтримка ШІМ-керування дозволяє точно регулювати швидкість обертання двигунів, а роздільне живлення контролера та двигунів забезпечує стабільну роботу всієї системи без взаємних перешкод.

✅ Технічні переваги:

• Двоканальне керування – можливість одночасного керування двома незалежними двигунами постійного струму або одним кроковим двигуном, що значно розширює функціональні можливості модуля та дозволяє створювати складні системи руху без необхідності використання додаткових драйверів
• Потужний вихідний струм – постійний струм 1.5 А на кожен канал забезпечує достатню потужність для роботи з двигунами середньої потужності, включаючи помпи, вентилятори та приводи робототехнічних механізмів
• Широкий діапазон живлення – робоча напруга від 3 В до 10 В дозволяє використовувати різні джерела живлення, від літій-іонних акумуляторів до стандартних блоків живлення, що забезпечує гнучкість при проектуванні системи
• Багаторівневий захист – вбудовані системи захисту від перевантаження по струму, перегріву та недостатньої напруги автоматично вимикають драйвер у разі виникнення небезпечних режимів роботи, що запобігає пошкодженню як модуля, так і підключених двигунів
• ШІМ-керування швидкістю – підтримка широтно-імпульсної модуляції на керуючих входах забезпечує плавне та точне регулювання швидкості обертання двигунів, що критично важливо для застосувань, які потребують прецизійного контролю руху
• Універсальна сумісність – керуючі входи підтримують логічні рівні як 3В, так і 5В, що дозволяє легко інтегрувати модуль з мікроконтролерами різних сімейств, включаючи ESP8266, Arduino, Raspberry Pi та інші популярні платформи розробки
• Режим енергозбереження – контакт EEP (SLEEP) дозволяє переводити драйвер у режим сну з мінімальним енергоспоживанням, що особливо важливо для портативних пристроїв та систем з автономним живленням, де критичним є тривалий час роботи від батарей

🔧 Ідеальне рішення для:

🤖 Мобільні роботи та робокари

💧 Системи автоматичного поливу

🔄 Керування кроковими двигунами

🏠 Системи розумного дому

🦾 Маніпулятори та механічні руки

🚪 Автоматизація воріт та дверей

📹 Системи позиціонування камер

⚙️ Конвеєри та автоматичні лінії

💡 Широкі можливості застосування:

Робототехніка та мобільні платформи – модуль DRV8833 ідеально підходить для створення автономних роботів та робокарів, де потрібно керувати двома колесами або гусеницями незалежно. Завдяки підтримці ШІМ-керування можна реалізувати плавний старт, точне гальмування та виконання складних маневрів. Компактні розміри модуля дозволяють розміщувати його навіть у малогабаритних конструкціях, а вбудований захист забезпечує надійність роботи в динамічних умовах експлуатації.
Системи автоматизації та IoT – при інтеграції з мікроконтролерами ESP8266 або ESP32 драйвер дозволяє створювати розумні системи з віддаленим керуванням через Wi-Fi. Наприклад, можна реалізувати автоматичну систему поливу, де помпа керується через веб-інтерфейс або за розкладом. Режим енергозбереження SLEEP особливо корисний для таких застосувань, оскільки дозволяє мінімізувати споживання енергії між циклами роботи.
Прецизійні системи позиціонування – можливість керування кроковими двигунами робить модуль відмінним вибором для 3D-принтерів, CNC-верстатів, камерних слайдерів та інших пристроїв, де потрібна точна позиціонування. Двоканальна архітектура дозволяє керувати обома обмотками крокового двигуна, забезпечуючи плавний рух без пропуску кроків. Вбудований захист від перевантаження запобігає пошкодженню двигуна при заклинюванні механізму.
Автономні пристрої на батареях – широкий діапазон вхідної напруги (3-10В) дозволяє живити модуль від різних типів акумуляторів: одного або двох літій-іонних елементів 18650, LiPo батарей 2S-3S або навіть звичайних пальчикових батарейок. Це робить драйвер ідеальним для портативних пристроїв, де важливі компактність та автономність, наприклад, для безпілотних літальних апаратів, мобільних сенсорних станцій або портативних аналізаторів.
Освітні та DIY-проєкти – простота підключення та налаштування робить модуль відмінним вибором для навчання основ робототехніки та електроніки. Чітке розпинування контактів, зручна індикація стану та наявність контакту FAULT для діагностики несправностей дозволяють швидко зрозуміти принципи роботи драйверів двигунів. Сумісність з популярними платформами Arduino та ESP значно спрощує процес прототипування та експериментів.

📦 Детальні технічні характеристики:

Робоча напруга живлення: 3 В - 10 В
Вихідний струм:
- Постійний: 1.5 А на канал
Кількість каналів керування: 2 незалежні канали
Підтримувані типи двигунів: двигуни постійного струму, крокові двигуни

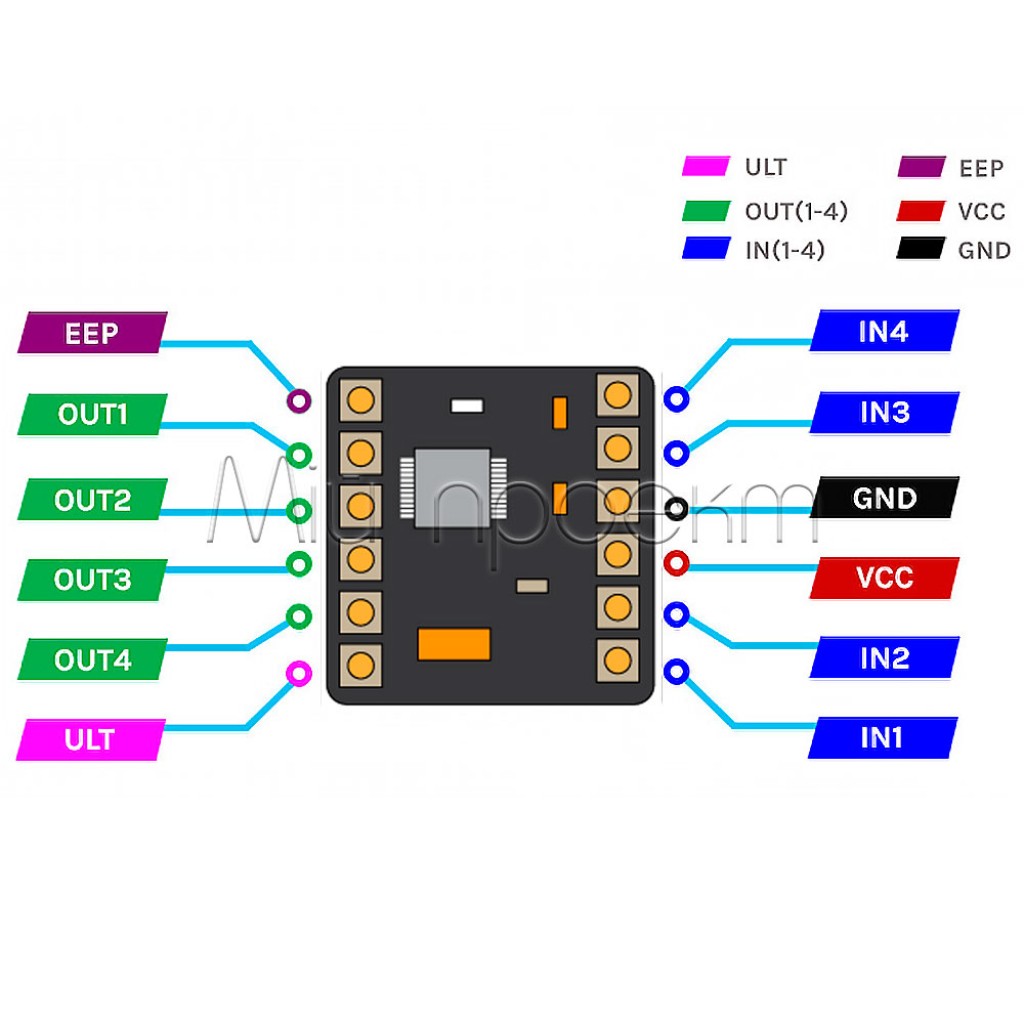

Кількість GPIO контактів: 12

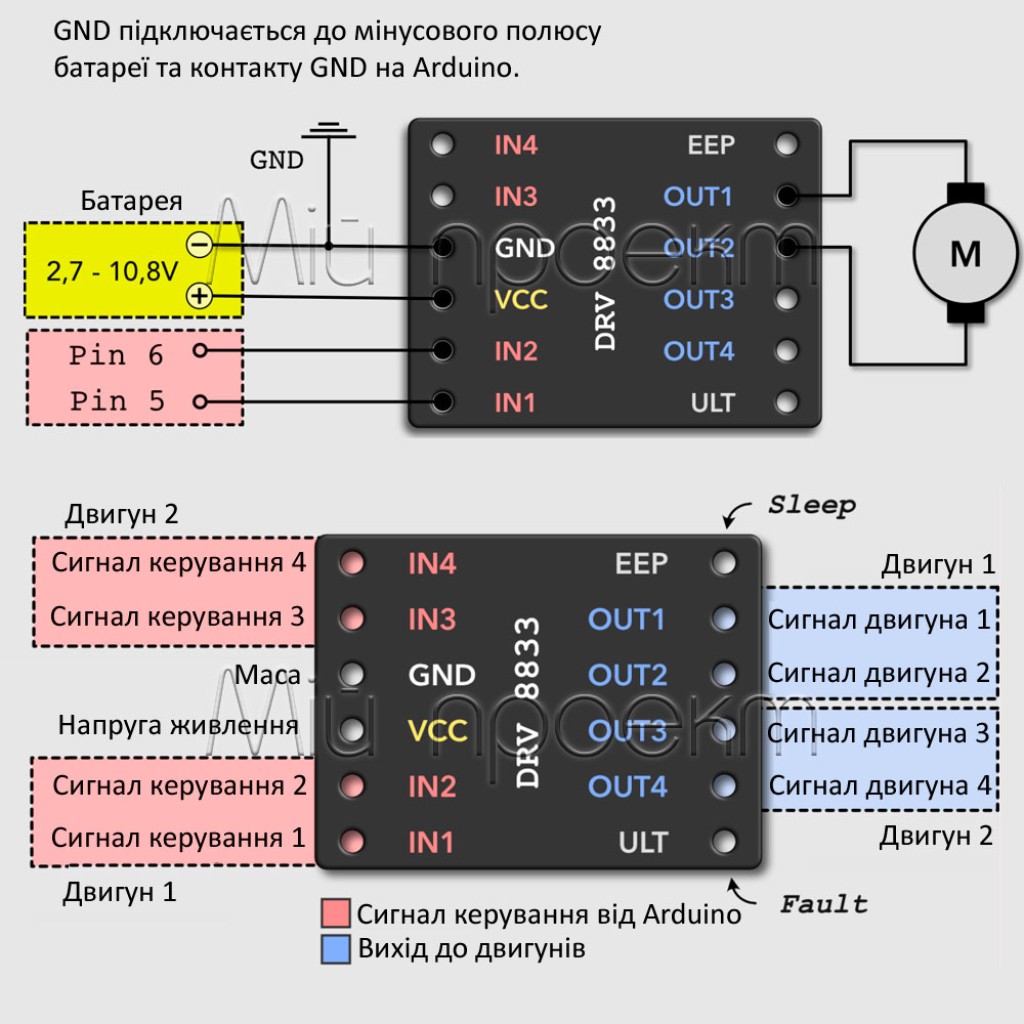

Керуючі входи:
- IN1, IN2 (керування двигуном A)
- IN3, IN4 (керування двигуном B)
Виходи підключення двигунів:
- OUT1, OUT2 (двигун A)
- OUT3, OUT4 (двигун B)
Логічні рівні входів: сумісність з 3В та 5В
Підтримка ШІМ-керування: так, на всіх керуючих входах
Контакт режиму сну: EEP (SLEEP) для енергозбереження
Контакт діагностики: ULT (FAULT) для виявлення несправностей
Вбудований захист:
- Від перевантаження по струму
- Від перегріву
- Від недостатньої напруги живлення
Приклад конфігурації живлення: 2 × 3.7В Li-Ion акумулятори (сумарно 7.4В)

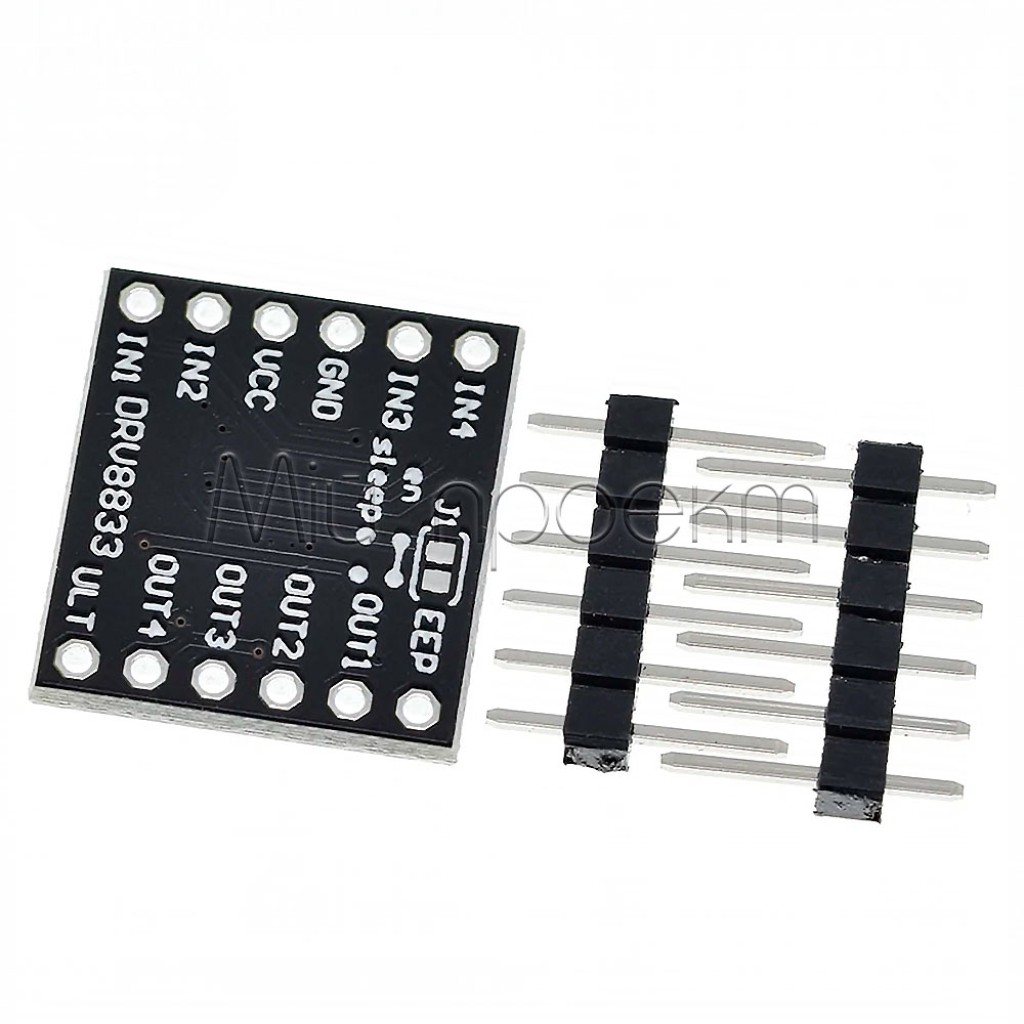

Перемичка автозапуску: J1 (для увімкнення драйвера за замовчуванням)
Сумісність з платформами: ESP8266, ESP32, Arduino, Raspberry Pi

⚠️ Важливі аспекти використання:

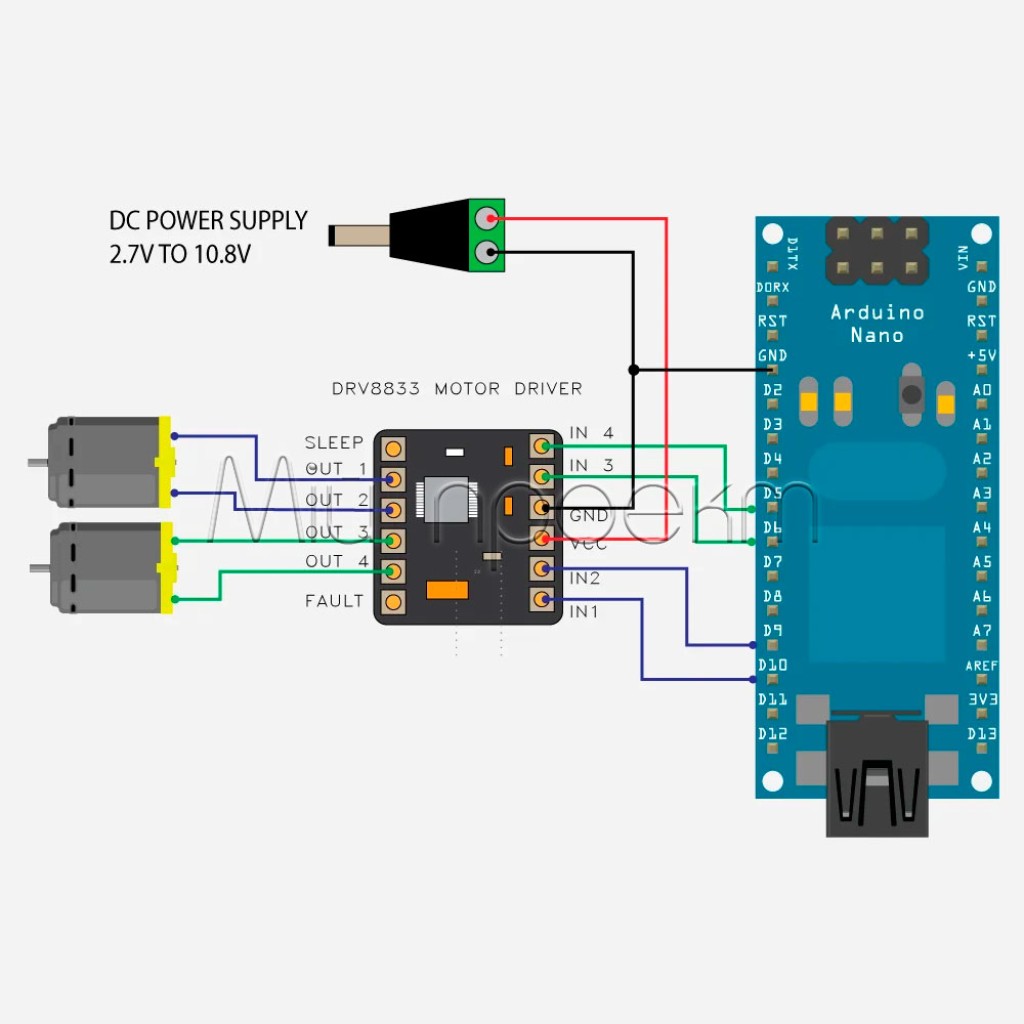

Роздільне живлення – обов'язково використовуйте окремі джерела живлення для мікроконтролера та модуля драйвера двигунів, або забезпечте достатню ємність батареї для обох компонентів. Це критично важливо, оскільки під час запуску двигуна виникають значні стрибки споживання струму, які можуть викликати просідання напруги та перезавантаження мікроконтролера. Використовуйте спільний провід GND для обох джерел живлення.
Тепловий режим – при роботі з навантаженнями близькими до максимального струму (понад 1А на канал) модуль може відчутно нагріватися. Забезпечте достатню вентиляцію або встановіть невеликий радіатор на мікросхему DRV8833 для покращення тепловідведення. При використанні в закритих корпусах передбачте вентиляційні отвори або примусове охолодження для запобігання спрацювання теплового захисту.

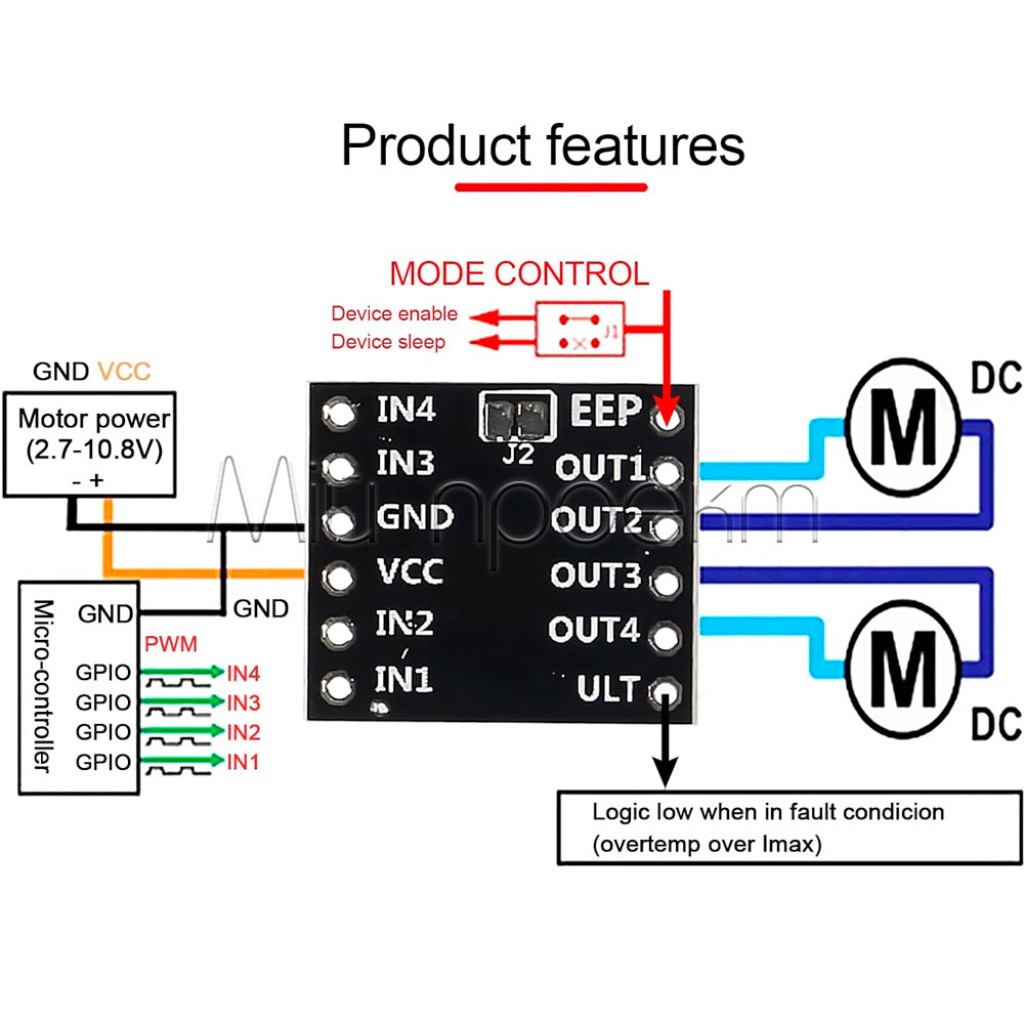

Перемичка автозапуску J1 – перед підключенням живлення переконайтеся у правильному стані перемички J1. Якщо вона запаяна, драйвер буде увімкнений постійно після подачі живлення. Якщо потрібне програмне керування режимом сну через контакт EEP, перемичку слід видалити. Для більшості застосувань зручніше залишити перемичку встановленою та використовувати керування через входи IN1-IN4.
Діагностика несправностей – обов'язково підключіть контакт ULT (FAULT) до входу мікроконтролера для моніторингу стану драйвера. Низький рівень на цьому контакті сигналізує про виникнення аварійної ситуації: перевантаження по струму, перегрів або недостатню напругу живлення. Реалізуйте у програмі обробку цього сигналу для автоматичного вимкнення двигунів та запобігання пошкодження обладнання.
Логіка керування напрямком – для керування напрямком обертання двигуна використовуйте наступні комбінації сигналів на входах: IN1=HIGH, IN2=LOW для обертання в одну сторону; IN1=LOW, IN2=HIGH для обертання в протилежну сторону; IN1=LOW, IN2=LOW або IN1=HIGH, IN2=HIGH для гальмування двигуна. Для плавного регулювання швидкості подавайте ШІМ-сигнал на один з входів, залишаючи інший у статичному стані.
Захист від зворотної ЕРС – модуль має вбудовані захисні діоди для захисту від зворотної електрорушійної сили (ЕРС), яка виникає при вимкненні двигуна. Однак при роботі з особливо потужними двигунами або індуктивними навантаженнями рекомендується додатково встановити зовнішні конденсатори ємністю 100-470 мкФ паралельно живленню двигунів для згладжування перехідних процесів та додаткового захисту.

Модуль драйвера двигуна DRV8833 – це професійне рішення, яке поєднує високу надійність, багаторівневий захист та універсальність застосування. Завдяки двоканальній архітектурі, широкому діапазону живлення та підтримці ШІМ-керування цей модуль стане ідеальним вибором для реалізації ваших робототехнічних проєктів будь-якої складності. Замовте зараз і отримайте якісний компонент для створення надійних систем керування двигунами!
