Калькулятор ємності конденсаторів

Паралельне з'єднання Послідовне з'єднання

1. Вступ

Конденсатори є невід'ємною частиною багатьох електронних схем. Вони використовуються для фільтрації, зберігання енергії, налаштування частоти та багатьох інших застосувань. Розуміння того, як поєднання конденсаторів впливає на загальну ємність, є критично важливим для інженерів та електроніків.

2. Що таке ємність конденсатора

Ємність — це здатність конденсатора зберігати електричний заряд при заданій напрузі. Вона вимірюється у фарадах (F). Проте, оскільки фарад — це дуже велика одиниця, на практиці використовуються менші одиниці:

Міліфаради (mF) = 10^-3 F
Мікрофаради (μF) = 10^-6 F
Нанофаради (nF) = 10^-9 F
Пікофаради (pF) = 10^-12 F

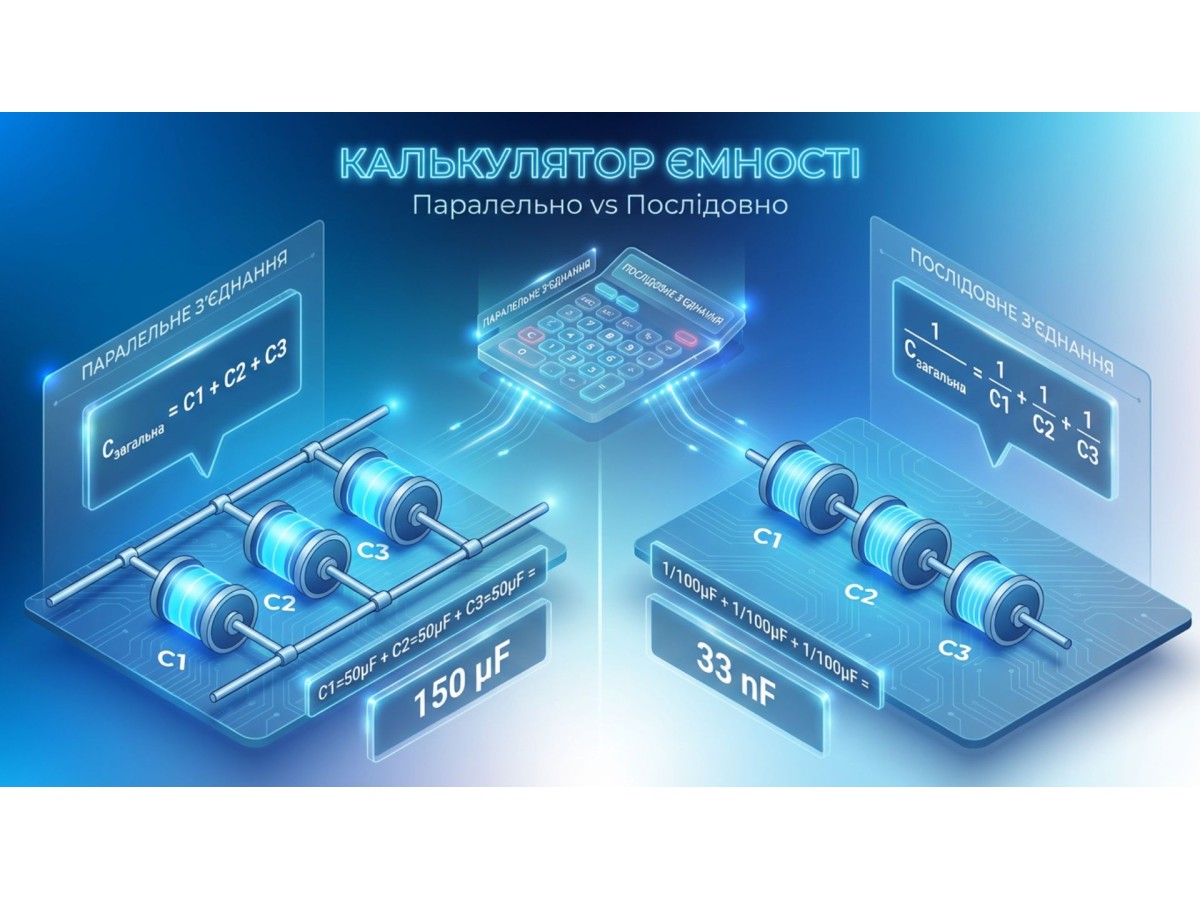

3. Паралельне та послідовне з'єднання конденсаторів

Конденсатори можуть бути з'єднані паралельно або послідовно, і в залежності від цього їх загальна ємність розраховується по-різному.

3.1 Паралельне з'єднання

При паралельному з'єднанні конденсаторів їхні ємності додаються.

C_total = C₁ + C₂ + C₃ + ... + C_n

Це означає, що загальна ємність збільшується, що корисно, коли потрібно отримати більшу ємність, ніж у наявних конденсаторів.

3.2 Послідовне з'єднання

При послідовному з'єднанні загальна ємність зменшується і розраховується за формулою:

1 / C_total = (1 / C₁) + (1 / C₂) + (1 / C₃) + ... + (1 / C_n)

Послідовне з'єднання використовується для зниження загальної ємності або підвищення робочої напруги конденсаторів.

4. Як користуватися калькулятором

Виберіть режим з'єднання: паралельне або послідовне.
Введіть значення ємностей: додайте потрібну кількість конденсаторів і введіть їхні значення та одиниці виміру.
Натисніть "Обчислити": калькулятор розрахує загальну ємність і відобразить результат.

Калькулятор автоматично конвертує одиниці виміру та надає результат у найбільш зручному форматі.

5. Приклади розрахунків

5.1 Паралельне з'єднання

Маємо три конденсатори: C₁ = 100 nF, C₂ = 220 nF, C₃ = 330 nF.

C_total = 100 nF + 220 nF + 330 nF = 650 nF

Загальна ємність складає 650 nF.

5.2 Послідовне з'єднання

Маємо два конденсатори: C₁ = 10 μF, C₂ = 22 μF.

1 / C_total = (1 / 10 μF) + (1 / 22 μF) ≈ 0.1 + 0.0455 = 0.1455
C_total ≈ 1 / 0.1455 ≈ 6.87 μF

Загальна ємність складає приблизно 6.87 μF.

6. Застосування в практиці

Знання про комбінування конденсаторів є корисним у багатьох ситуаціях:

Підвищення ємності: якщо потрібна ємність, якої немає в наявності, можна з'єднати декілька менших конденсаторів паралельно.
Підвищення робочої напруги: послідовне з'єднання конденсаторів дозволяє використовувати їх при вищій напрузі.
Налаштування фільтрів: точне налаштування RC та LC-фільтрів вимагає підбору необхідної ємності.

Порада: При послідовному з'єднанні конденсаторів важливо додавати баластні резистори для рівномірного розподілу напруги.

7. Обмеження та застереження

Увага: Під час комбінування конденсаторів слід враховувати:

Робочу напругу: максимальна напруга, при якій може працювати конденсатор, обмежує застосування.
Допуски: реальні значення ємності можуть відрізнятися від номінальних через допуски виробництва.
Температурні характеристики: деякі конденсатори змінюють ємність при зміні температури.

8. Цікаві факти

Суперконденсатори: можуть зберігати значно більше енергії, ніж звичайні конденсатори, і використовуються в електромобілях та системах резервного живлення.
Конденсатори в музиці: використовуються в електрогітарах та підсилювачах для формування звуку.
Історія: перший конденсатор, відомий як "лейденська банка", був винайдений у 1745 році.
