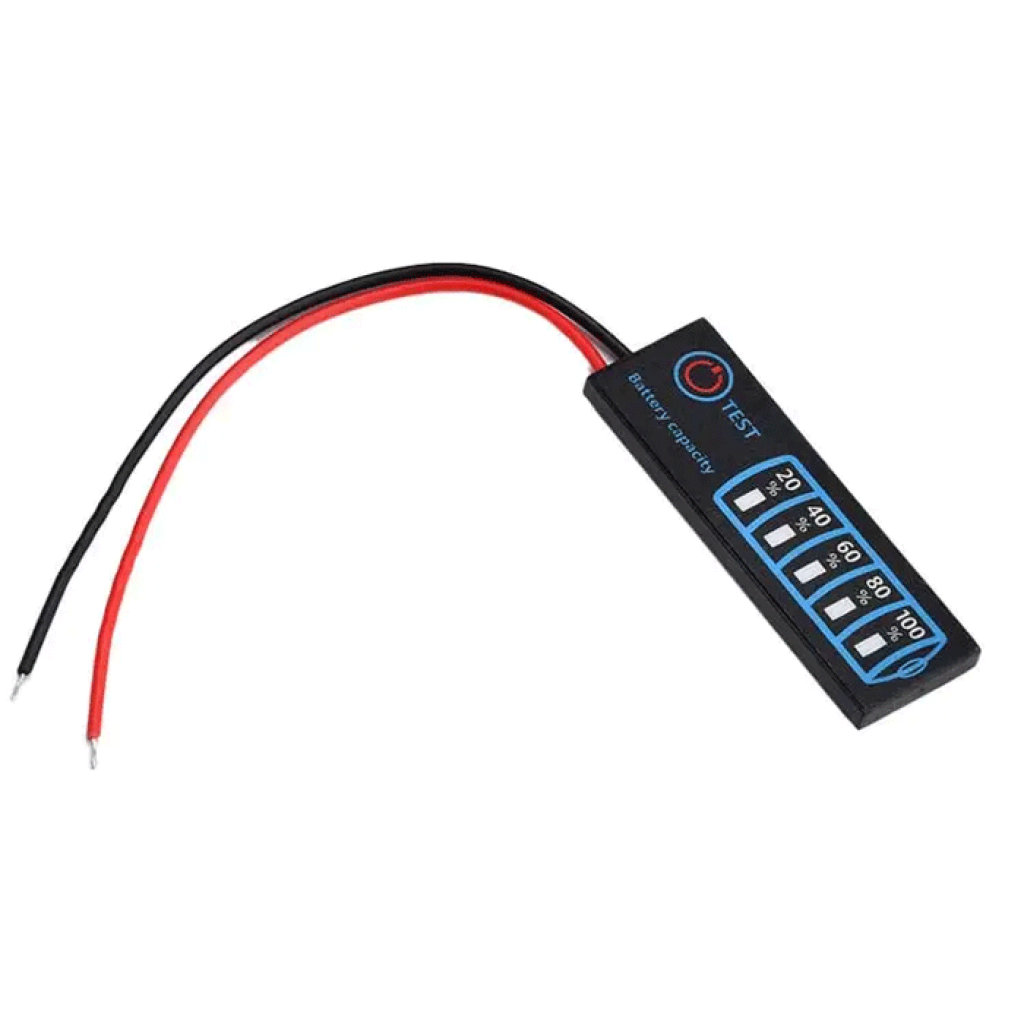

Коротко про JX-4615-A3
JX-4615-A3 — низьковольтний програмований LED-індикатор для орієнтовного контролю рівня заряду NMC, LiFePO4 і свинцево-кислотних батарей. Кнопка TEST дає змогу вибрати тип батареї та конфігурацію, а п’ять світлодіодів показують рівні 20%, 40%, 60%, 80% і 100%.
Ключові характеристики
- Модель
- JX-4615-A3
- Тип
- низьковольтна індикаторна плата рівня заряду
- Типи батарей
- NMC, LiFePO4, свинцево-кислотні
- Робоча напруга
- DC 5–30 В
- Робочий струм
- менше ніж 10 мА
- Індикація
- 5 LED; рівні 20%, 40%, 60%, 80%, 100%
- Інтервал оновлення
- 500 мс
- Профілі NMC і LiFePO4
- 2S–8S за фактичної напруги до 30 В
- Свинцево-кислотні профілі
- 12 В або 24 В
- Керування
- кнопка TEST
- Автовимкнення LED
- через 10 с бездіяльності
- Початкове налаштування
- 3S NMC
- Розміри
- близько 46,1 × 15,1 × 3,1 мм
- Довжина шнура
- 100 мм
- Умови використання
- у приміщенні; плата не водостійка
Детальний опис та особливості

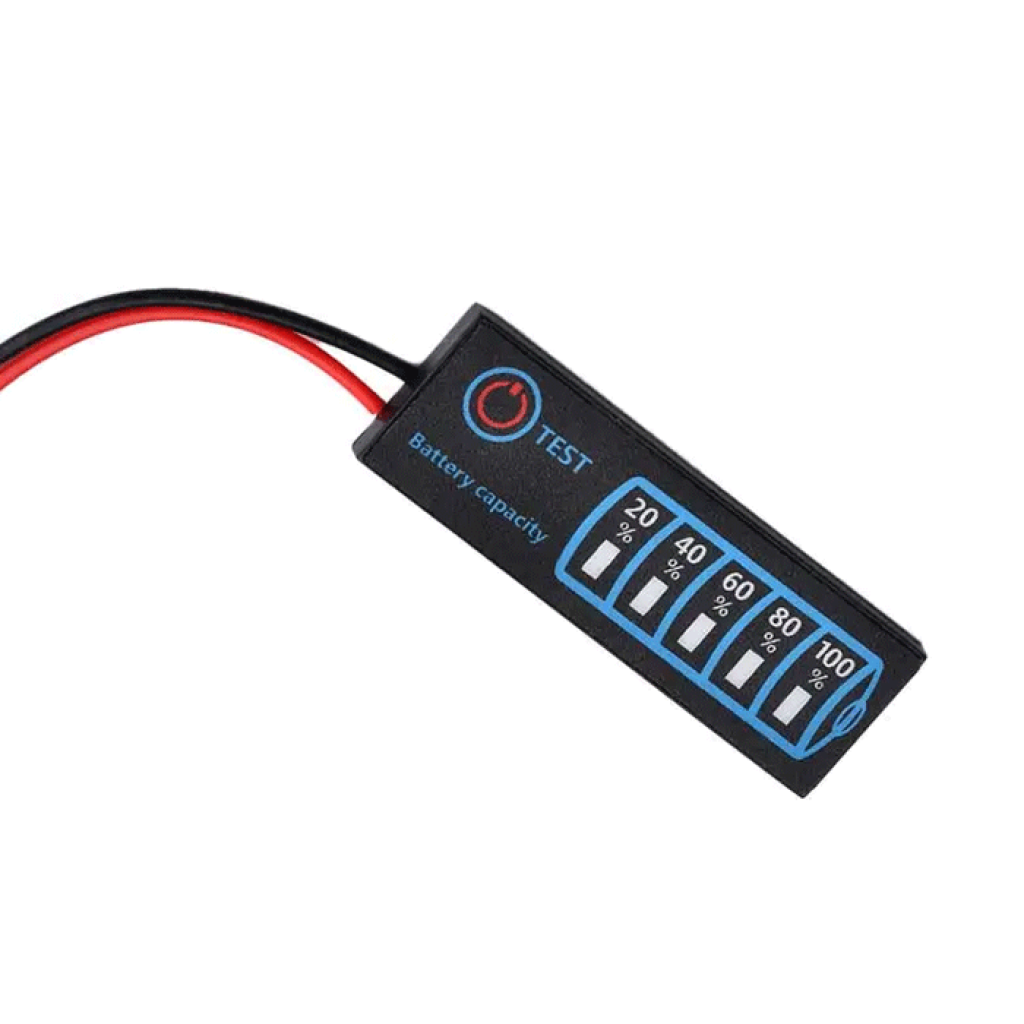

Як працює індикація
JX-4615-A3 оцінює стан батареї за її напругою та вибраним профілем. П’ятиступенева шкала зручна для швидкої перевірки, але не є точним вимірюванням залишкової ємності. Під навантаженням або під час заряджання показання можуть змінюватися разом із напругою батареї.
Профілі батарей
У режимі налаштування червоний індикатор режиму відповідає NMC, зелений — LiFePO4, жовтий — свинцево-кислотній батареї. Для NMC і LiFePO4 доступні конфігурації 2S–8S, для свинцево-кислотних батарей — 12 В і 24 В. Під час першого ввімкнення встановлено 3S NMC, тому іншу батарею потрібно налаштувати до використання.
Автоматичне й ручне вимкнення
Через 10 секунд без натискання TEST світлодіоди автоматично згасають, а плата переходить у режим зниженого енергоспоживання. Коротке натискання також вимикає індикацію вручну. Наступне коротке натискання пробуджує плату та показує рівень заряду.
Монтаж
Орієнтовні габарити плати становлять 46,1 × 15,1 × 3,1 мм, а довжина шнура — 100 мм. Перед виготовленням посадкового місця перевірте розміри отриманого екземпляра та передбачте сухий захищений корпус.
Підійде / не підійде
Підійде
- для швидкої п’ятирівневої оцінки стану батареї;
- для NMC, LiFePO4 або свинцево-кислотної батареї з правильно вибраним профілем;
- для систем, фактична напруга яких у всіх режимах залишається в межах 5–30 В;
- для монтажу в сухому корпусі резервного джерела живлення, портативного обладнання або DIY-пристрою.
Не підійде
- для батарей, напруга яких може перевищити 30 В;
- для 1S NMC або 1S LiFePO4 через нижню робочу межу 5 В;
- для використання надворі або у вологому середовищі без захищеного корпусу;
- коли потрібне точне числове значення напруги, струму чи залишкової ємності;
- як заміна BMS, балансира, запобіжника або зарядного пристрою.

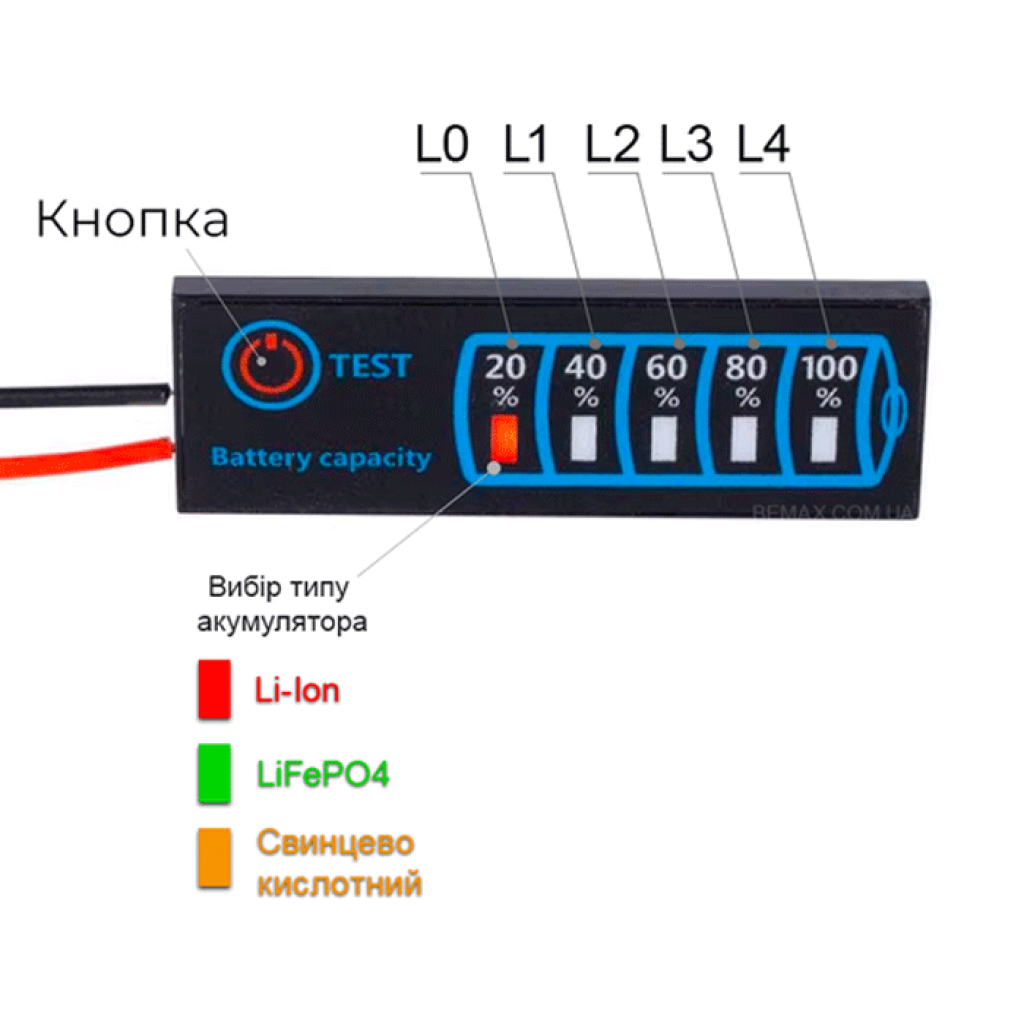

Комбінації LED у режимі налаштування
Спочатку виберіть тип батареї за кольором індикатора режиму, потім установіть конфігурацію за світлодіодами L1–L4.
| Тип батареї | Світлодіоди конфігурації | Значення |
|---|---|---|
| NMC або LiFePO4 | L1 | 2S |
| NMC або LiFePO4 | L2 | 3S |
| NMC або LiFePO4 | L3 | 4S |
| NMC або LiFePO4 | L4 | 5S |
| NMC або LiFePO4 | L1 + L4 | 6S |
| NMC або LiFePO4 | L1 + L2 + L4 | 7S |
| NMC або LiFePO4 | L1 + L2 + L3 + L4 | 8S |
| Свинцево-кислотна | L1 | 12 В |
| Свинцево-кислотна | L2 | 24 В |
Приклади застосування
Панель резервного живлення
JX-4615-A3 дає змогу коротким натисканням перевірити орієнтовний стан 12- або 24-вольтової батареї, якщо максимальна напруга системи не перевищує 30 В.
Портативний акумуляторний пристрій
Плату можна встановити на корпус обладнання із сумісною NMC або LiFePO4 батареєю, залишивши кнопку TEST доступною для перегляду та налаштування.
Швидка перевірка перед роботою
П’ять світлодіодів допомагають оцінити, чи потрібно зарядити батарею перед використанням пристрою, без постійно ввімкненої індикації.
Підключення та налаштування
Перевірте батарею
Визначте хімію, конфігурацію S та максимальну напругу під час заряджання. Вона має залишатися в межах 5–30 В.

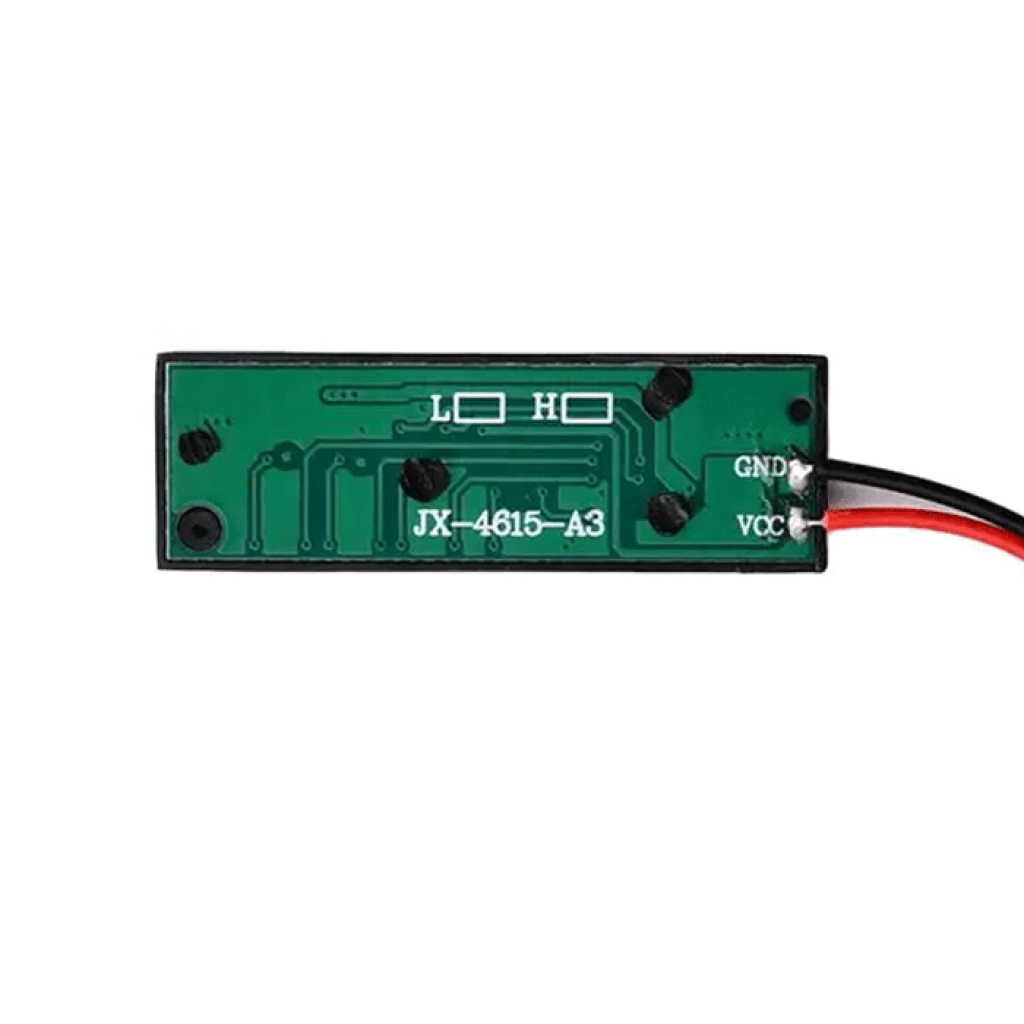

Під’єднайте індикатор
Підключіть плату паралельно до загальних клем батареї, дотримуючись полярності. Виконуйте монтаж на знеструмленому силовому колі.
Виберіть тип батареї
Утримуйте TEST 2 секунди. Індикатор режиму почне блимати, а L1–L4 світитимуться постійно. Короткими натисканнями виберіть NMC, LiFePO4 або свинцево-кислотний профіль.
Перейдіть до конфігурації
Знову утримуйте TEST 2 секунди. Індикатор режиму світитиметься постійно, а індикатори конфігурації блиматимуть.
Установіть S або напругу
Короткими натисканнями виберіть кількість послідовних елементів або профіль 12/24 В згідно з таблицею.
Збережіть налаштування
Утримуйте TEST 2 секунди, щоб зберегти вибір і повернутися до індикації заряду. Без натискання кнопки плата автоматично повертається до звичайного режиму через 5 секунд.
Обмеження та безпека
Не перевищуйте 30 В
Перевіряйте максимальну, а не лише номінальну напругу батареї. Безпосереднє підключення 8S NMC заборонене, оскільки повністю заряджена батарея перевищує робочу межу плати.
Профіль 8S не є дозволом на перенапругу
Для будь-якої конфігурації, включно з 8S LiFePO4, перевірте максимальну напругу конкретної батареї та не допускайте перевищення 30 В.
Індикатор не захищає батарею
JX-4615-A3 не відсікає заряд або навантаження, не балансує елементи й не замінює BMS, запобіжник або зарядний пристрій.
Режим сну не від’єднує плату
Після згасання LED плата залишається підключеною в режимі зниженого енергоспоживання. Для тривалого зберігання передбачте окреме відключення, якщо будь-яке постійне споживання небажане.
Плата не водостійка
Використовуйте JX-4615-A3 у приміщенні та захищайте від води, конденсату, металевих частинок і механічного пошкодження.
Захист батареї та альтернатива
Для літієвої збірки окремо підбирайте BMS за хімією, кількістю S і струмом навантаження. Доступні варіанти:
Якщо потрібне числове значення напруги або діапазон понад 30 В, оберіть відповідну модифікацію цифрового вольтметра 0,28″.
FAQ
Чи показує JX-4615-A3 точний відсоток заряду?
JX-4615-A3 показує п’ять орієнтовних рівнів за напругою та вибраним профілем. Плата не є кулонометром або точним вимірювачем залишкової ємності.
Чому LED згасають через 10 секунд?
Автоматичне згасання є штатною функцією енергозбереження. Коротке натискання TEST знову вмикає індикацію.
Який профіль установлено спочатку?
Під час першого ввімкнення встановлено 3S NMC. Для іншої батареї виконайте налаштування кнопкою TEST.
Чи можна підключити 8S NMC?
Ні. Напруга повністю зарядженої 8S NMC перевищує допустиму межу 30 В.
Чи зберігаються налаштування?
Після збереження тип батареї та конфігурація залишаються в пам’яті плати.
Чи замінює індикатор BMS?
Ні. Захист, балансування та керування зарядом мають виконувати окремі пристрої, підібрані під конкретну батарею.
