Коротко про IP5328P

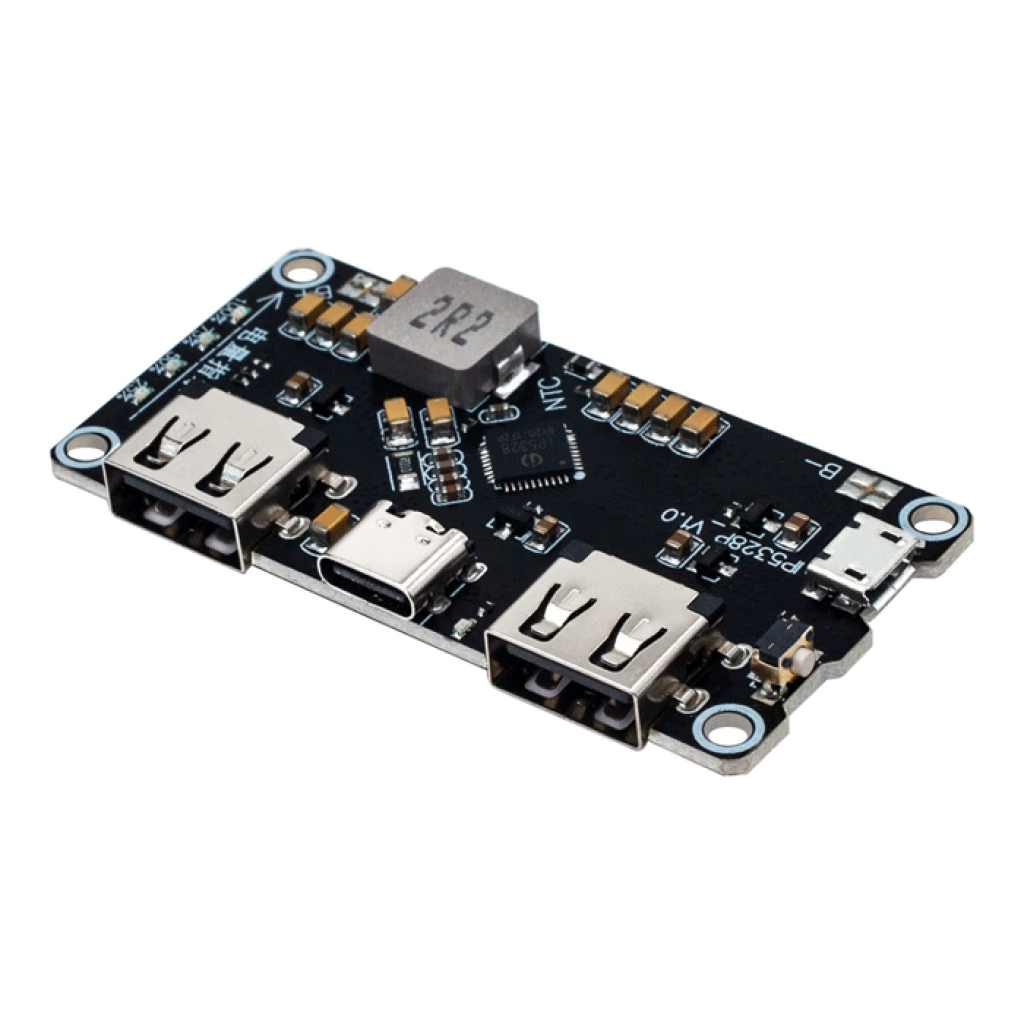

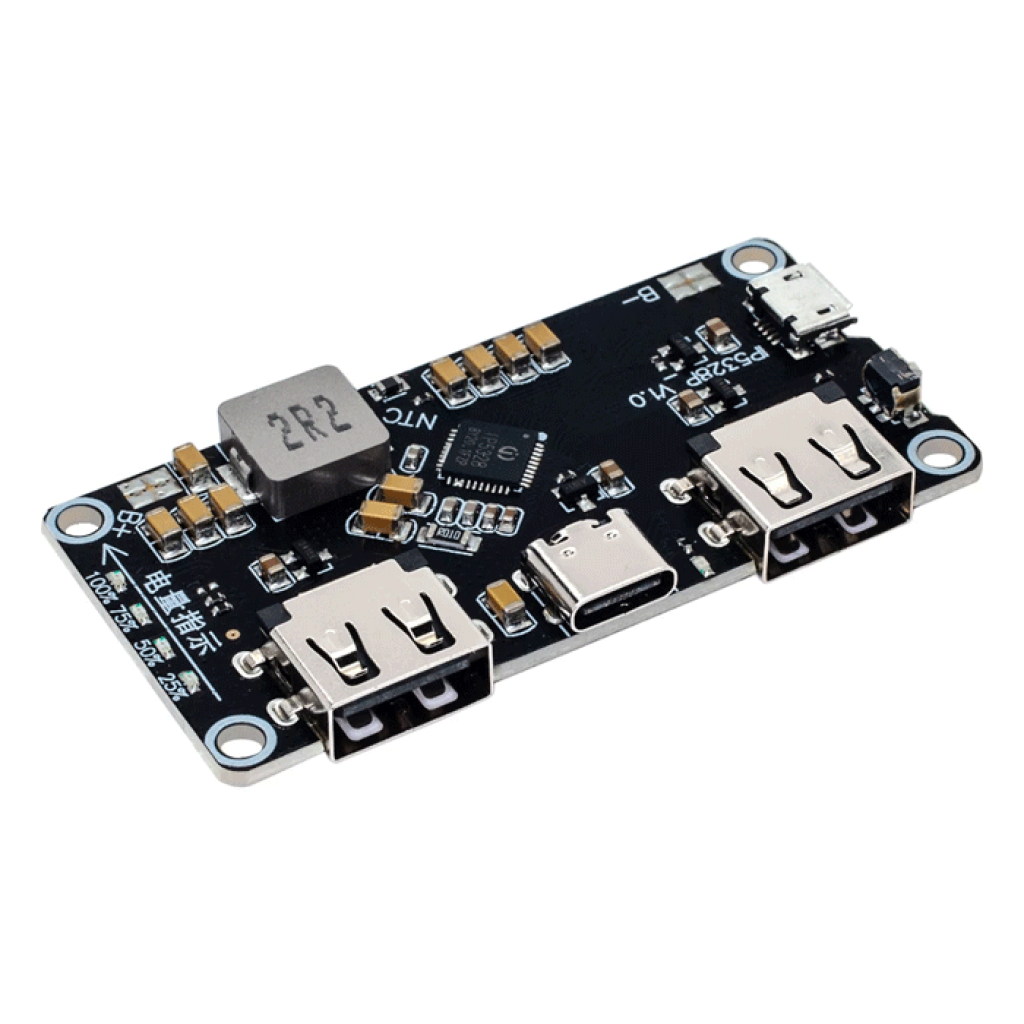

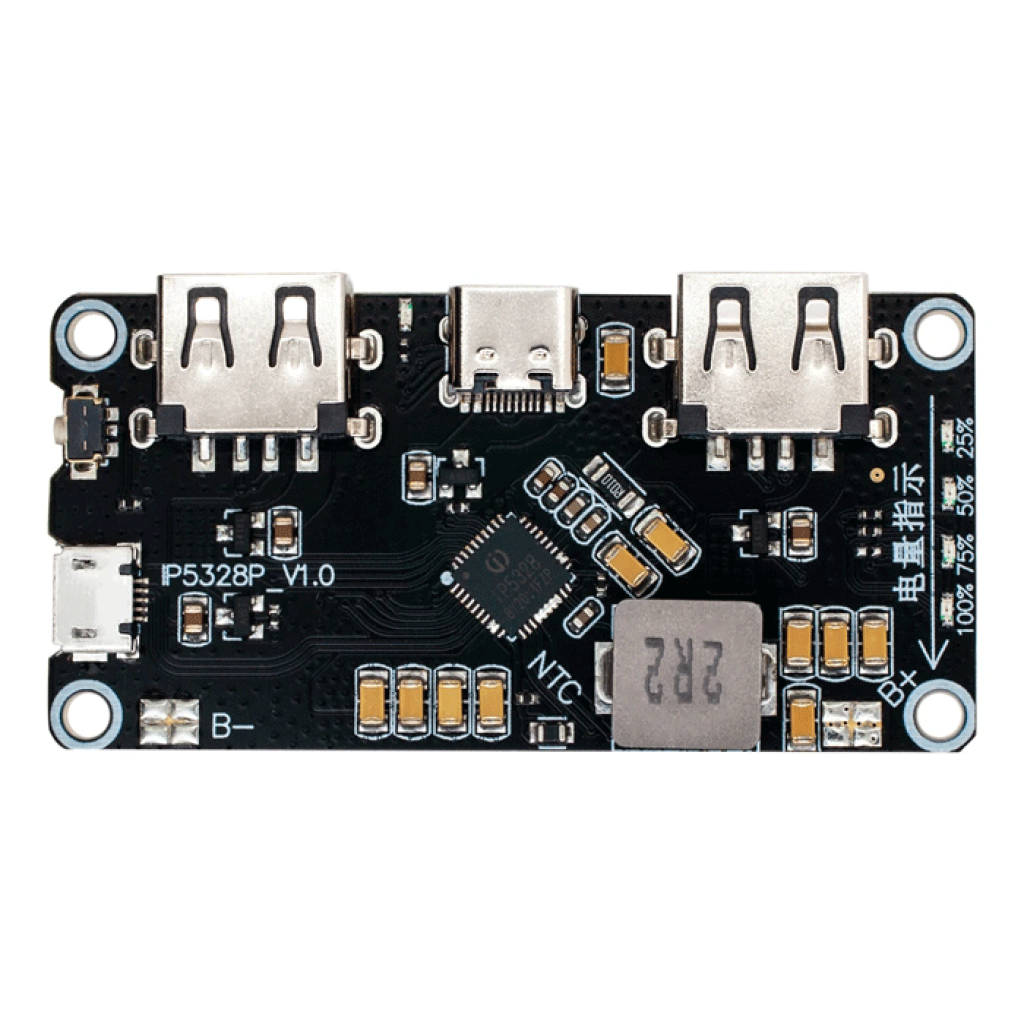

IP5328P — плата керування для складання павербанка на Li-ion акумуляторах 18650 у конфігурації 1S з номінальною напругою 3,7 В. Вона заряджає акумуляторну збірку, формує USB-вихід потужністю до 18 Вт і підтримує швидкі протоколи через два USB-A та двонаправлений USB-C.

Максимальний швидкий режим доступний одному сумісному пристрою. Якщо одночасно працюють два або три виходи, плата переходить на 5 В, а доступна потужність розподіляється між навантаженнями.^[1] Модуль не слід використовувати як UPS: одночасне заряджання акумулятора та стабільне живлення зовнішнього пристрою не передбачене у штатному режимі IP5328P.^[1]

Ключові характеристики

Контролер: IP5328P
Акумулятор: Li-ion 1S, номінально 3,7 В; один або кілька однакових елементів 18650 паралельно
Максимальна потужність: до 18 Вт
Вихідні режими: 5 В/3,1 А; 7 В/2,4 А; 9 В/2,0 А; 12 В/1,5 А
Виходи: 2 × USB-A; USB-C у режимі виходу
Входи заряджання: USB-C або Micro-USB
USB-C: двонаправлений порт із підтримкою USB PD
Швидкі протоколи виходу: QC 3.0, FCP, AFC, MTK, SFCP; Apple, Samsung, BC1.2
Швидкі протоколи входу: USB-C: USB PD, FCP, AFC, SFCP; Micro-USB: FCP, AFC, SFCP
Ефективність перетворення: до 95 % залежно від режиму роботи
Захист: від перенапруги, перерозряду, перевантаження за струмом і короткого замикання
Індикація: 4 світлодіоди рівня заряду та індикатор швидкого режиму
Керування: кнопка ввімкнення, перевірки заряду та вимкнення виходу
Розміри плати: 65 × 32,5 мм

Детальний опис та особливості

Ролі роз’ємів

Два USB-A працюють як виходи. USB-C є двонаправленим: через нього можна заряджати акумуляторну збірку або живити сумісний зовнішній пристрій. Micro-USB використовується лише як вхід. Для заряджання плати застосовуйте один вхід за раз.

Узгодження швидкого режиму

Напруга 7, 9 або 12 В з’являється лише після узгодження з сумісним приймачем. Якщо пристрій або кабель не підтримує потрібний протокол, вихід залишається у звичайному 5-вольтовому режимі. QC 3.0 належить до вихідних протоколів; для швидкого заряджання самого павербанка використовуйте USB-C PD або сумісний вхід FCP, AFC чи SFCP.^[1]

Швидкий високовольтний режим працює з одним активним виходом. Підключення другого пристрою вимикає високовольтне швидке заряджання, після чого виходи працюють на 5 В. Потужність 18 Вт є максимумом усього модуля, а не окремим лімітом для кожного роз’єму.^[1]

Акумуляторна збірка та індикація

До контактів B+ і B− підключається одна Li-ion секція 1S. Для збільшення запасу енергії можна з’єднати кілька елементів 18650 паралельно, але не послідовно. Усі паралельні елементи мають бути однаковими, справними та мати близьку напругу перед об’єднанням.

Коротке натискання кнопки вмикає вихід та індикацію, а два короткі натискання вимикають підвищувальний вихід.^[1] Чотири світлодіоди показують орієнтовний рівень заряду; вони не замінюють перевірку фактичної ємності та стану кожного акумулятора.

Підійде / не підійде

Підійде

для складання павербанка з Li-ion батареєю 1S;
для заряджання смартфона, планшета, навушників та іншої сумісної USB-електроніки;
для одного пристрою з QC 3.0, USB PD, FCP, AFC, MTK або SFCP у межах 18 Вт;
для одночасного живлення до трьох пристроїв у 5-вольтовому режимі з урахуванням спільного ліміту потужності;
для заміни плати у сумісному корпусі, якщо збігаються схема батареї 1S, габарити, розташування портів і кріплення.

Не підійде

для батарей 2S, 3S або іншої послідовної конфігурації;
для навантаження понад 18 Вт або з напругою вище 12 В;
як джерело USB PD для ноутбука чи іншого пристрою, якому потрібно понад 18 Вт;
для одночасного швидкого заряджання кількох пристроїв на 9 або 12 В;
як UPS або безперебійник із гарантованим наскрізним живленням.

Приклади застосування

Компактний павербанк зі швидким виходом

Плата може заряджати сумісний смартфон через USB-C або USB-A з потужністю до 18 Вт, якщо акумуляторна збірка, кабель і телефон підтримують потрібний режим.

Павербанк для кількох USB-пристроїв

Два USB-A та USB-C дають змогу підключити до трьох пристроїв. У такій конфігурації виходи працюють на 5 В, а доступна потужність розподіляється між навантаженнями.

Ремонт або модернізація корпусу

Модуль можна встановити замість несправної плати, якщо корпус розрахований на батарею 1S, а габарити, порти та спосіб кріплення збігаються.

Підключення та перший запуск

Підготуйте акумулятори
Використовуйте справні Li-ion 18650 з номінальною напругою 3,7 В і достатньою струмовіддачею. Для паралельної збірки підберіть однакові елементи з близькою напругою; не змішуйте нові та зношені акумулятори.
Перевірте полярність
До подавання живлення мультиметром звірте «плюс» батареї з B+, а «мінус» — з B−. Не покладайтеся лише на колір проводів.
Активуйте плату
Після першого підключення батареї під’єднайте зарядний адаптер до USB-C або Micro-USB. Якщо плата перебуває у режимі блокування після низького заряду, вхідне живлення відновлює її роботу.^[1]
Перевірте звичайний вихід
Спочатку протестуйте 5-вольтовий режим із невеликим навантаженням, перевірте індикацію, стабільність контактів і температуру плати.
Перевірте швидке заряджання
Для 9 або 12 В використовуйте один вихід, сумісний пристрій і відповідний кабель. Не подавайте підвищену напругу примусово на обладнання, розраховане тільки на 5 В.

Аксесуари та альтернатива

Під час складання зварного блока 18650 ізоляційна прокладка для позитивного контакту допомагає захистити ділянку біля плюсового виводу. Вона доповнює, але не замінює справну оболонку елемента та правильну ізоляцію всього батарейного вузла.

Якщо потрібен готовий корпус із відсіками для акумуляторів, власною електронікою та LCD-індикацією, розгляньте Power Box Q10 на 1–10 акумуляторів 18650. Це окреме рішення з власною платою керування, а не корпус для встановлення IP5328P.

Обмеження та безпека

Не допускайте переполюсування

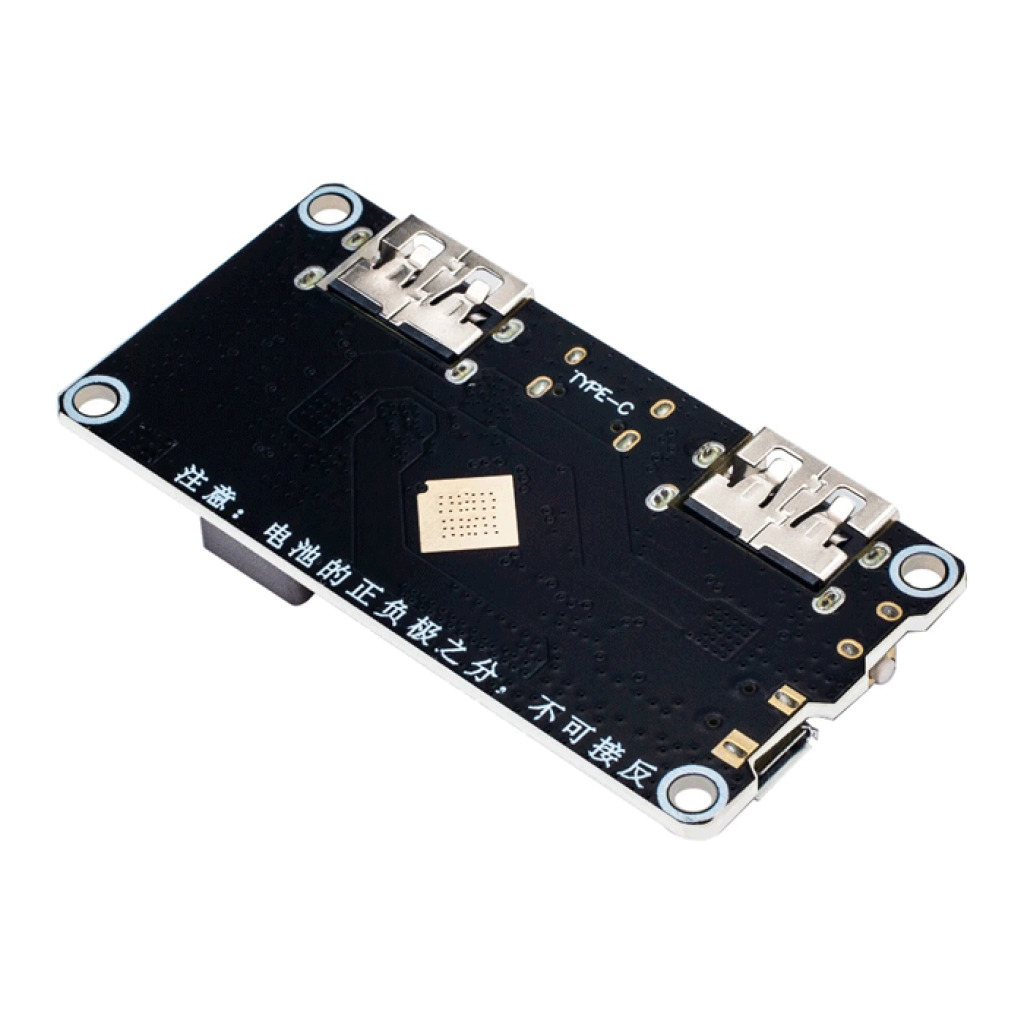

Неправильне підключення до B+ і B− може пошкодити плату, акумулятори та проводку. Захист від переполюсування не заявлений, тому перевіряйте полярність мультиметром до остаточного з’єднання.

Не з’єднуйте акумулятори послідовно

До батарейних контактів підключається лише збірка 1S. Напруга батареї 2S або вище може вивести модуль з ладу.

Захищайте відкриті контакти 18650

Не зберігайте та не транспортуйте незахищені елементи разом із ключами, монетами чи іншими металевими предметами. Коротке замикання відкритих контактів може спричинити сильне нагрівання, займання або руйнування елемента.^[2]

18 Вт потребують відповідної батареї

Не очікуйте максимальної потужності від невідомого або зношеного 18650. Використовуйте елементи з підтвердженою струмовіддачею, короткі провідники достатнього перерізу та надійні контакти.

Не використовуйте як UPS

Штатний режим IP5328P не забезпечує одночасне заряджання батареї та живлення підключеного пристрою. Під час заряджання акумулятора виходи можуть бути недоступні.^[1]

Передбачте відведення тепла

Не монтуйте плату на струмопровідну поверхню та не затискайте її в герметичному корпусі без запасу для вентиляції. Якщо плата, дроти або контакти помітно нагріваються, зменште навантаження та перевірте якість з’єднань.

FAQ

Чи працює USB-C і як вхід, і як вихід?

USB-C є двонаправленим: через нього можна заряджати акумуляторну збірку або живити сумісний зовнішній пристрій. Micro-USB використовується лише як вхід.

Чи отримають три пристрої швидке заряджання одночасно?

Ні. Коли активні два або три виходи, плата переходить у режим 5 В і розподіляє доступну потужність між навантаженнями.^[1]

Чи можна підключити кілька акумуляторів 18650?

Можна використовувати кілька однакових справних елементів лише паралельно, як одну секцію 1S. Послідовні конфігурації 2S і вище для цієї плати не підходять.

Чому вихід залишається на 5 В?

Напруга 9 або 12 В вмикається лише після успішного узгодження підтримуваного протоколу. Перевірте сумісність пристрою та кабелю й залиште активним один вихід.

Чи підтримує Micro-USB швидке заряджання входу?

Micro-USB підтримує вхідні протоколи FCP, AFC і SFCP. Вхід QC не підтримується; для USB Power Delivery використовуйте USB-C.^[1]

Чи входять 18 Вт до кожного USB-порту?

Ні. 18 Вт — максимальна потужність усього модуля в сумісному режимі, а не окремий ліміт для кожного роз’єму.

Документи та джерела

Injoinic Technology, IP5328P Fully-Integrated Bi-directional PD3.0 and Fast Charge Power Bank SOC with Multiple Input and Output Ports, version 1.37 — режими портів, протоколи, робота кількох виходів, керування кнопкою, активація після блокування та штатне розділення заряджання і живлення навантаження.
U.S. Consumer Product Safety Commission, CPSC Issues Consumer Safety Warning: Serious Injury or Death Can Occur if Lithium-Ion Battery Cells Are Separated from Battery Packs and Used to Power Devices, 8 січня 2021 року — ризик короткого замикання відкритих контактів 18650, перегріву та займання.
